Bản vẽ biện pháp thi công lắp đặt thang máy là tài liệu kỹ thuật không thể thiếu, phác thảo chi tiết các bước, quy trình và biện pháp an toàn để công trình thang máy được triển khai một cách hiệu quả, an toàn và đạt chất lượng cao. Tài liệu này đóng vai trò kim chỉ nam cho toàn bộ quá trình từ khâu chuẩn bị, thi công cho đến nghiệm thu, đảm bảo mọi hoạt động diễn ra đúng kế hoạch, tối ưu nguồn lực và giảm thiểu rủi ro.
Bài viết này sẽ đi sâu vào khái niệm, tầm quan trọng cũng như các nội dung cốt lõi cần có trong một bản vẽ biện pháp thi công lắp đặt thang máy. Bên cạnh đó, chúng tôi cũng cung cấp thông tin về các mẫu bản vẽ AutoCAD tham khảo và cách đọc hiểu chúng, giúp quý vị có cái nhìn toàn diện và chuẩn bị tốt nhất cho dự án của mình.
Bản vẽ biện pháp thi công lắp đặt thang máy là gì và tại sao lại quan trọng?
Bản vẽ biện pháp thi công lắp đặt thang máy là một tài liệu kỹ thuật chi tiết, mô tả toàn bộ quy trình, các bước thực hiện, yêu cầu về nhân lực, vật tư, thiết bị, và các biện pháp đảm bảo an toàn, chất lượng cho việc lắp đặt một hệ thống thang máy. Nó đóng vai trò nền tảng, định hướng cho đội ngũ thi công, kỹ sư giám sát và chủ đầu tư trong suốt quá trình triển khai dự án thang máy.
Tầm quan trọng của bản vẽ này thể hiện rõ ở việc nó giúp kiểm soát chặt chẽ mọi khía cạnh của quá trình thi công. Bản vẽ biện pháp thi công là công cụ thiết yếu để đảm bảo tiến độ, chất lượng công trình, đồng thời là yếu tố then chốt để phòng ngừa và giảm thiểu tối đa các rủi ro có thể xảy ra, đặc biệt là các vấn đề liên quan đến an toàn lao động.
Khái niệm và mục đích của bản vẽ biện pháp thi công thang máy
Bản vẽ biện pháp thi công lắp đặt thang máy là một bộ hồ sơ kỹ thuật bao gồm các thuyết minh, bản vẽ chi tiết về phương pháp, trình tự thi công, yêu cầu kỹ thuật, biện pháp tổ chức thi công, an toàn lao động, vệ sinh môi trường, và kế hoạch kiểm tra, nghiệm thu. Các yếu tố cấu thành nên bản vẽ này thường bao gồm: thuyết minh chi tiết từng bước công việc, sơ đồ tổ chức lực lượng thi công, biểu đồ tiến độ, các bản vẽ mặt bằng, mặt đứng, mặt cắt liên quan đến hố thang, phòng máy (nếu có), sơ đồ đấu nối điện, và các biểu mẫu kiểm tra.
Mục đích chính của việc lập và sử dụng bản vẽ biện pháp thi công là để định rõ cách thức thực hiện công việc một cách khoa học, hiệu quả và an toàn nhất. Nó giúp cho các bên liên quan hiểu rõ về quy trình, từ đó phối hợp nhịp nhàng, tránh sai sót, đảm bảo thang máy được lắp đặt đúng kỹ thuật, vận hành ổn định và đáp ứng các tiêu chuẩn an toàn.
Có thể bạn quan tâm: Con Lắc Đơn Treo Trong Thang Máy: Ảnh Hưởng Của Chuyển Động Đến Chu Kỳ Dao Động
Tầm quan trọng của bản vẽ biện pháp thi công đối với dự án thang máy
Bản vẽ biện pháp thi công đóng vai trò cực kỳ quan trọng trong mọi dự án thang máy. Trước hết, nó liên kết chặt chẽ với an toàn lao động, phác thảo các nguy cơ tiềm ẩn trong quá trình lắp đặt và đưa ra các biện pháp phòng ngừa cụ thể như quy trình làm việc trên cao, sử dụng thiết bị bảo hộ, kiểm tra an toàn thiết bị nâng hạ, từ đó giảm thiểu tai nạn lao động.
Bên cạnh đó, bản vẽ này còn là công cụ đắc lực để tối ưu hóa quy trình thi công. Bằng cách phân tích kỹ lưỡng từng công đoạn, nó giúp xác định trình tự thực hiện hợp lý, phân bổ nguồn lực (nhân lực, vật tư, thiết bị) hiệu quả, từ đó rút ngắn thời gian thi công, tiết kiệm chi phí mà vẫn đảm bảo chất lượng. Việc tuân thủ bản vẽ giúp đảm bảo chất lượng lắp đặt theo đúng tiêu chuẩn quốc gia và quốc tế, mang lại sự vận hành êm ái, bền bỉ và an toàn cho thang máy.
Các nội dung chính cần có trong một bản vẽ biện pháp thi công lắp đặt thang máy
Một bản vẽ biện pháp thi công lắp đặt thang máy hoàn chỉnh thường bao gồm nhiều phần mục chi tiết, mỗi phần đều đóng góp vào sự thành công chung của dự án. Việc chuẩn bị kỹ lưỡng và đầy đủ các nội dung này sẽ giúp quá trình thi công diễn ra suôn sẻ và hiệu quả.
Dưới đây là các phần mục chính thường có trong một bản vẽ biện pháp thi công lắp đặt thang máy, cung cấp cái nhìn tổng quan về những gì cần chuẩn bị và thực hiện.
Giới thiệu chung về công trình và hạng mục thang máy
Có thể bạn quan tâm: Thông Tin Chi Tiết & Tuyển Dụng Công Ty Cổ Phần Thiết Bị Và Thang Máy Novar
Phần này cung cấp thông tin cơ bản về dự án xây dựng tổng thể, bao gồm vị trí, quy mô, mục đích sử dụng của công trình. Đồng thời, nó cũng mô tả chi tiết các đặc điểm kỹ thuật của thang máy dự kiến lắp đặt, như loại thang máy (thang máy chở người, thang máy tải hàng, thang máy gia đình…), tải trọng, tốc độ, số điểm dừng, kích thước hố thang, yêu cầu về phòng máy hoặc hệ thống điều khiển. Thông tin này giúp đội ngũ thi công hiểu rõ bối cảnh và yêu cầu cụ thể của hạng mục mình phụ trách.
Phân tích hiện trạng và công tác chuẩn bị mặt bằng thi công
Trước khi bắt tay vào lắp đặt, bản vẽ cần có sự đánh giá chi tiết về điều kiện hiện tại của hố thang, khu vực xung quanh, và phòng máy (nếu có). Điều này bao gồm việc kiểm tra kích thước hố thang có đúng với bản vẽ thiết kế không, kết cấu chịu lực có đảm bảo, hệ thống điện, nước có sẵn sàng, và các yếu tố môi trường ảnh hưởng khác. Kế hoạch chuẩn bị mặt bằng sẽ nêu rõ các công việc cần làm như dọn dẹp, phân định khu vực thi công, che chắn bảo vệ công trình hiện hữu, lắp đặt hệ thống cảnh báo an toàn, và chuẩn bị lối đi cho vật tư, thiết bị.
Biện pháp tổ chức thi công và tiến độ chi tiết
Phần này phác thảo sơ đồ tổ chức lực lượng thi công, xác định rõ vai trò, trách nhiệm của từng bộ phận, cá nhân tham gia dự án, từ chỉ huy trưởng, kỹ sư hiện trường, công nhân cho đến các nhà thầu phụ. Một biểu đồ tiến độ chi tiết theo từng giai đoạn thi công, kèm theo các mốc thời gian quan trọng, sẽ giúp quản lý dự án theo dõi và kiểm soát tiến độ một cách hiệu quả, đảm bảo dự án hoàn thành đúng hạn.
Biện pháp thi công chi tiết cho từng hạng mục lắp đặt

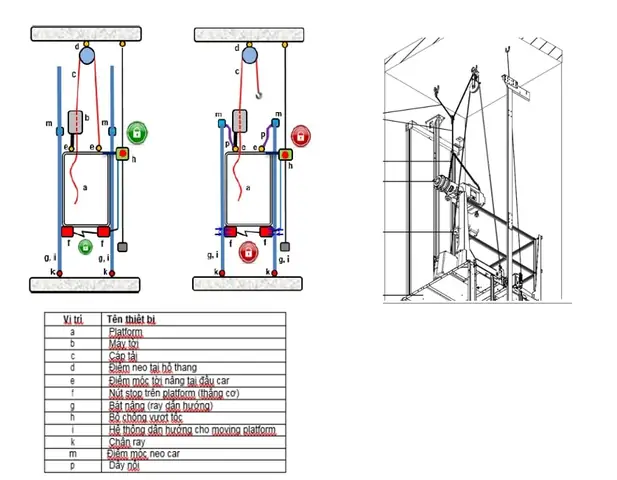

Đây là phần cốt lõi của bản vẽ, mô tả cụ thể các bước thực hiện cho từng công việc. Quy trình lắp đặt ray dẫn hướng đảm bảo độ thẳng đứng và song song tuyệt đối. Quy trình lắp đặt cabin và đối trọng bao gồm việc cân chỉnh, định vị chính xác. Quy trình đấu nối điện và hệ thống điều khiển cần tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật và an toàn điện. Biện pháp lắp đặt cửa tầng, cửa cabin cũng cần chi tiết để đảm bảo an toàn và thẩm mỹ. Ngoài ra, còn có các công việc liên quan khác như lắp đặt hệ thống cứu hộ, cân bằng tải, và kiểm tra cuối cùng.
An toàn lao động và vệ sinh môi trường trong quá trình thi công
Có thể bạn quan tâm: Hướng Dẫn Cách Tính Số Lượng Thang Máy Cho Nhà Cao Tầng Chuẩn Xác
An toàn lao động là yếu tố được đặt lên hàng đầu. Phần này liệt kê các quy định, tiêu chuẩn an toàn chung cần tuân thủ, các quy trình làm việc an toàn trên cao, quy trình sử dụng thiết bị nâng hạ, và các biện pháp phòng ngừa tai nạn. Các biện pháp phòng cháy chữa cháy, bao gồm trang bị dụng cụ, phương án xử lý khi có sự cố, cũng được đề cập. Bên cạnh đó, bản vẽ cũng nêu rõ các biện pháp xử lý chất thải xây dựng, bảo vệ môi trường, giảm thiểu tiếng ồn và bụi bẩn trong suốt quá trình thi công.
Biện pháp kiểm tra, nghiệm thu và bàn giao
Để đảm bảo chất lượng công trình, bản vẽ sẽ mô tả quy trình kiểm tra chất lượng cho từng bước thi công, từ việc kiểm tra vật tư đầu vào, độ chính xác của các bộ phận lắp đặt, đến việc kiểm tra hiệu suất hoạt động của thang máy. Các tiêu chí và quy trình nghiệm thu cuối cùng, bao gồm kiểm tra vận hành, kiểm tra an toàn, và các thử nghiệm chuyên dụng, sẽ được nêu rõ. Cuối cùng, bản vẽ cũng phác thảo quy trình bàn giao thang máy cho chủ đầu tư, bao gồm các tài liệu đi kèm và hướng dẫn vận hành.

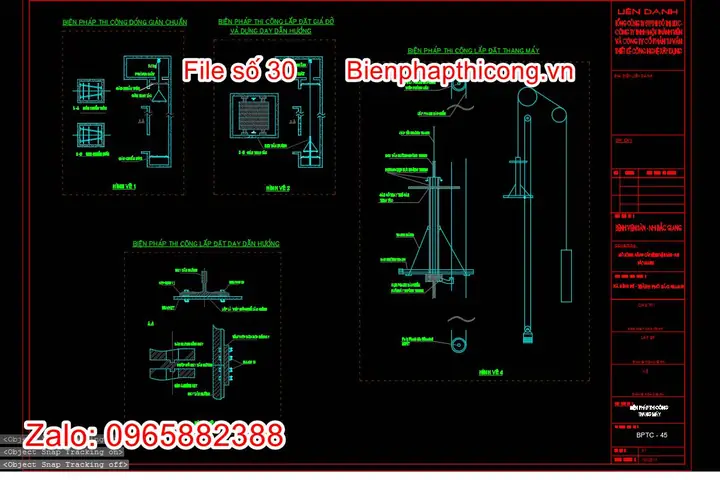

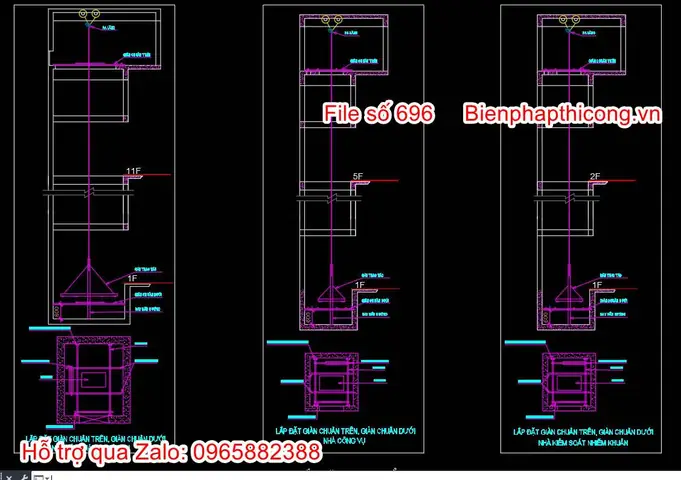

Mẫu bản vẽ autocad biện pháp thi công thang máy và các nguồn tham khảo
Việc tiếp cận các mẫu bản vẽ AutoCAD chất lượng cao là vô cùng hữu ích cho cả kỹ sư thiết kế, thi công và chủ đầu tư. Các mẫu này không chỉ cung cấp cái nhìn trực quan về cách trình bày thông tin mà còn là nguồn tham khảo quý báu cho việc xây dựng bản vẽ biện pháp thi công cho dự án của riêng mình.
Các loại file bản vẽ autocad thường gặp
Các bản vẽ biện pháp thi công thang máy thường được lưu trữ dưới định dạng file .dwg, là định dạng tiêu chuẩn của phần mềm AutoCAD. File .dwg cho phép lưu trữ thông tin đồ họa và dữ liệu chi tiết, có thể chỉnh sửa, xem và in ấn dễ dàng bằng các phần mềm chuyên dụng hoặc các trình xem miễn phí. Việc nắm vững cách sử dụng phần mềm này sẽ giúp bạn đọc, phân tích và sử dụng hiệu quả các bản vẽ .dwg.
Có thể bạn quan tâm: Bộ Thu Phát Tín Hiệu Camera Thang Máy Hikvision: Hướng Dẫn Chọn & Sử Dụng
Nguồn tải và tham khảo bản vẽ mẫu miễn phí/có phí
Có nhiều nguồn trực tuyến cung cấp các mẫu bản vẽ biện pháp thi công thang máy, bao gồm các website chuyên ngành xây dựng như filethietke.vn, kenhxaydung.vn, hoặc các nền tảng chia sẻ tài liệu như Scribd. Các nguồn này có thể cung cấp bản vẽ miễn phí hoặc yêu cầu chi phí nhất định. Tuy nhiên, người dùng cần đặc biệt lưu ý về bản quyền của các tài liệu tải về và chỉ sử dụng chúng cho mục đích tham khảo, học tập, hoặc phát triển ý tưởng cho dự án của mình, tránh vi phạm pháp luật.
Cách đọc hiểu bản vẽ biện pháp thi công thang máy
Để đọc hiểu bản vẽ biện pháp thi công thang máy, người dùng cần làm quen với các ký hiệu, quy ước chuẩn trong ngành xây dựng và kỹ thuật thang máy. Cần chú ý đến các thông số kỹ thuật, kích thước, dung sai cho phép, các yêu cầu về vật liệu, và các chỉ dẫn về trình tự thi công. Việc kết hợp đọc bản vẽ với thuyết minh biện pháp thi công sẽ giúp hiểu rõ hơn về ý đồ của người lập bản vẽ, từ đó có thể áp dụng hoặc điều chỉnh cho phù hợp với thực tế công trường.
Các yếu tố cần lưu ý khi lập và thẩm định bản vẽ biện pháp thi công thang máy
Việc lập và thẩm định bản vẽ biện pháp thi công không chỉ đơn thuần là điền các thông số kỹ thuật, mà còn đòi hỏi sự hiểu biết sâu sắc về quy trình, an toàn và các yếu tố liên quan. Những lưu ý dưới đây sẽ giúp đảm bảo bản vẽ thực sự hiệu quả và khả thi.
Lựa chọn thiết bị, vật tư phù hợp
Việc lựa chọn nhà cung cấp uy tín và chủng loại thang máy phù hợp với nhu cầu sử dụng, điều kiện kinh tế và tiêu chuẩn kỹ thuật của công trình là bước đầu tiên và quan trọng. Bản vẽ biện pháp thi công cần phản ánh rõ các tiêu chí này, đảm bảo vật tư được sử dụng có nguồn gốc rõ ràng, chất lượng được kiểm định, và thiết bị đáp ứng được các yêu cầu về an toàn, hiệu suất vận hành.
Quy trình quản lý chất lượng và giám sát thi công
Bản vẽ biện pháp thi công cần tích hợp một quy trình quản lý chất lượng chặt chẽ, từ khâu kiểm soát vật tư, giám sát từng công đoạn lắp đặt, đến việc kiểm tra nghiệm thu cuối cùng. Vai trò của đơn vị giám sát độc lập và chủ đầu tư trong việc thẩm định, phê duyệt bản vẽ và theo dõi việc thi công là rất quan trọng. Họ cần đảm bảo mọi hoạt động tuân thủ đúng bản vẽ đã được duyệt và các tiêu chuẩn liên quan.
Biện pháp xử lý sự cố và thay đổi thiết kế (nếu có)
Trong quá trình thi công, những tình huống phát sinh hoặc yêu cầu thay đổi thiết kế là điều khó tránh khỏi. Bản vẽ biện pháp thi công cần có một kế hoạch ứng phó rõ ràng, bao gồm quy trình báo cáo, đánh giá, phê duyệt và thực hiện các thay đổi. Điều này giúp đảm bảo rằng mọi điều chỉnh đều được thực hiện một cách khoa học, có kiểm soát, không ảnh hưởng đến chất lượng, an toàn và tiến độ chung của dự án.
Phân biệt bản vẽ biện pháp thi công với bản vẽ thiết kế kỹ thuật thang máy
Bản vẽ thiết kế kỹ thuật thang máy tập trung vào việc xác định các thông số kỹ thuật, cấu tạo, kích thước, vật liệu của thang máy. Trong khi đó, bản vẽ biện pháp thi công lại chi tiết hóa cách thức để lắp đặt các cấu kiện đó vào thực tế công trình. Hai loại bản vẽ này có mối liên hệ mật thiết và bổ trợ lẫn nhau: thiết kế kỹ thuật cung cấp cái cần làm, còn biện pháp thi công chỉ ra làm thế nào để làm một cách hiệu quả và an toàn nhất.
