Sở hữu một bản vẽ CAD chi tiết cho nhà cấp 4 có diện tích 5x20m là bước đầu tiên và quan trọng để biến ước mơ về một ngôi nhà tiện nghi, thẩm mỹ thành hiện thực. Bản vẽ CAD không chỉ cung cấp hình ảnh phối cảnh mà còn là bộ hồ sơ kỹ thuật, là kim chỉ nam cho quá trình thi công, giúp tối ưu công năng và đảm bảo tính chính xác cho công trình.
Bài viết này sẽ đi sâu vào vai trò của bản vẽ CAD nhà cấp 4 kích thước 5x20m, phân tích các yếu tố cấu thành một bản vẽ chất lượng, đồng thời giới thiệu các mẫu thiết kế phổ biến, tối ưu diện tích và công năng. Bên cạnh đó, chúng tôi còn cung cấp hướng dẫn tải, sử dụng và tùy chỉnh bản vẽ, cùng những câu hỏi thường gặp giúp bạn có cái nhìn toàn diện nhất.
Bản vẽ nhà cấp 4 5×20 trệt là gì và lợi ích khi sử dụng?
Bản vẽ CAD nhà cấp 4 5×20 trệt là tập hợp các bản vẽ kỹ thuật chi tiết, được thể hiện trên phần mềm thiết kế hỗ trợ máy tính (CAD), mô tả cấu trúc, bố cục, kích thước và các thông số kỹ thuật của một ngôi nhà cấp 4 chỉ có một tầng trệt, với chiều ngang 5 mét và chiều dài 20 mét. Khác với những hình ảnh phối cảnh mang tính minh họa, bản vẽ CAD cung cấp thông tin kỹ thuật chuyên sâu, trở thành công cụ không thể thiếu cho cả gia chủ và đơn vị thi công.
Người dùng tìm kiếm bản vẽ CAD thay vì chỉ hình ảnh phối cảnh bởi độ chi tiết kỹ thuật mà nó mang lại. Bản vẽ CAD cho phép xem xét mọi khía cạnh của ngôi nhà từ kết cấu, kích thước từng không gian, vị trí cửa, hệ thống điện nước cho đến các yêu cầu thi công cụ thể, điều mà hình ảnh phối cảnh không thể hiển thị. Hơn nữa, bản vẽ CAD còn cho phép chỉnh sửa linh hoạt để phù hợp với nhu cầu riêng biệt của từng gia đình, đồng thời là cơ sở pháp lý và kỹ thuật vững chắc để xin phép xây dựng và tiến hành thi công, đảm bảo công trình được xây dựng đúng bản thiết kế, an toàn và hiệu quả.
Các yếu tố quan trọng trong bản vẽ CAD nhà cấp 4 5×20
- Bố cục công năng: phòng khách, bếp, phòng ngủ, WC và các không gian phụ trợ khác.
- Kích thước chi tiết các phòng, hành lang, cầu thang (nếu có gác lửng).
- Vị trí cửa, cửa sổ, hệ thống thông gió.
- Các thông số kỹ thuật cơ bản cho thi công.
Một bản vẽ CAD nhà cấp 4 5x20m đầy đủ và chất lượng cần bao gồm các yếu tố cốt lõi sau đây để đảm bảo tính khả thi và công năng sử dụng tối ưu.
Bố cục công năng là yếu tố then chốt, quyết định sự hài hòa và tiện nghi của ngôi nhà. Bản vẽ cần thể hiện rõ vị trí và diện tích của các không gian chức năng chính như phòng khách, khu vực bếp ăn, phòng ngủ, nhà vệ sinh (WC). Bên cạnh đó, các không gian phụ trợ như kho, sân phơi, gara nhỏ (nếu có) cũng cần được bố trí hợp lý, tạo sự thuận tiện trong sinh hoạt hàng ngày.
Kích thước chi tiết các phòng, hành lang, cầu thang là thông tin kỹ thuật không thể thiếu. Bản vẽ cần cung cấp số đo cụ thể về chiều rộng, chiều dài và chiều cao của từng không gian. Đối với các không gian như hành lang, cần đảm bảo đủ rộng để di chuyển thoải mái. Nếu thiết kế có gác lửng, chi tiết về cầu thang lên xuống (độ cao, độ rộng bậc thang, chiếu nghỉ) cũng cần được trình bày rõ ràng để đảm bảo an toàn và thẩm mỹ.
Có thể bạn quan tâm: Tấm Chống Ồn 3m: Phân Loại, Công Dụng Và Địa Chỉ Mua Uy Tín
Vị trí cửa, cửa sổ, hệ thống thông gió ảnh hưởng trực tiếp đến ánh sáng tự nhiên, sự thông thoáng và an ninh của ngôi nhà. Bản vẽ CAD phải xác định chính xác vị trí, kích thước, hướng mở của tất cả các loại cửa (cửa chính, cửa phòng, cửa sổ, cửa ban công) cũng như các giải pháp thông gió như ô văng, giếng trời, hoặc hệ thống thông gió tự nhiên/nhân tạo để đảm bảo không khí trong nhà luôn tươi mới.
Cuối cùng, các thông số kỹ thuật cơ bản cho thi công là phần quan trọng nhất đối với đội ngũ xây dựng. Điều này bao gồm các thông tin về kết cấu móng, cột, dầm, tường, sàn, mái; độ dày vật liệu; loại vật liệu dự kiến sử dụng; hệ thống cấp thoát nước, điện, internet; và các yêu cầu về hoàn thiện bề mặt. Tất cả những thông số này phải được trình bày một cách khoa học, dễ hiểu, giúp kỹ sư và thợ thi công nắm bắt đúng yêu cầu kỹ thuật, tránh sai sót trong quá trình xây dựng.
Tổng hợp các mẫu bản vẽ nhà cấp 4 5×20 trệt phổ biến và đầy đủ công năng
Với chiều dài 20m và chiều rộng 5m, ngôi nhà cấp 4 trệt mang đến không gian tương đối dài và hẹp, đòi hỏi sự khéo léo trong việc bố trí mặt bằng để tối ưu hóa diện tích sử dụng và đảm bảo sự thông thoáng. Dưới đây là các phương án bố trí mặt bằng phổ biến cho diện tích 5x20m, phân loại theo số lượng phòng ngủ, giúp bạn dễ dàng lựa chọn.
Các mẫu nhà cấp 4 5x20m trệt được thiết kế đa dạng để phù hợp với nhu cầu và số lượng thành viên trong gia đình. Chúng tôi sẽ giới thiệu các phương án bố trí mặt bằng khác nhau, tập trung vào việc tối ưu hóa không gian sống, đảm bảo sự tiện nghi và thẩm mỹ.

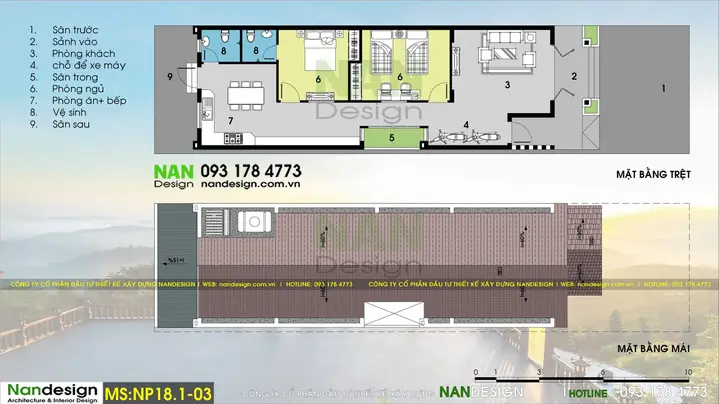

Mẫu nhà cấp 4 5×20 trệt 2 phòng ngủ: Thiết kế tinh gọn
Những mẫu nhà cấp 4 5×20 trệt với 2 phòng ngủ thường được thiết kế theo hướng tinh gọn, tập trung vào sự tiện nghi và tối ưu hóa diện tích sử dụng. Thiết kế này rất phù hợp cho các cặp vợ chồng trẻ, gia đình có ít thành viên, hoặc những người muốn có một không gian sống nhỏ gọn, dễ quản lý và tiết kiệm chi phí xây dựng.
Trong các mẫu này, phòng khách thường được bố trí ở phía trước, gần cửa ra vào để đón tiếp khách. Khu vực bếp và phòng ăn có thể được kết hợp hoặc tách biệt tùy theo sở thích, thường nằm ở khu vực giữa nhà hoặc phía sau. Hai phòng ngủ sẽ được bố trí hợp lý, có thể nằm cạnh nhau hoặc phân bổ ở hai đầu nhà để đảm bảo sự riêng tư. Nhà vệ sinh chung thường được đặt ở vị trí thuận tiện cho việc tiếp cận từ các phòng ngủ và khu vực sinh hoạt chung. Việc tận dụng tối đa ánh sáng tự nhiên thông qua các ô cửa sổ lớn và giếng trời (nếu có) cũng là một điểm nhấn quan trọng trong các thiết kế này, giúp không gian trở nên thoáng đãng và dễ chịu hơn.
Mẫu nhà cấp 4 5×20 trệt 3 phòng ngủ: Không gian rộng rãi, đa dụng
Có thể bạn quan tâm: Khám Phá Bên Trong Những Ngôi Nhà Đẹp Nhất Thế Giới: Kiến Trúc Độc Đáo Và Sang Trọng
Đối với những gia đình có nhiều thành viên hơn, mẫu nhà cấp 4 5×20 trệt với 3 phòng ngủ là lựa chọn lý tưởng, mang đến không gian rộng rãi và đa dụng hơn. Thiết kế này phù hợp cho gia đình có con nhỏ, có người lớn tuổi ở cùng, hoặc đơn giản là có nhu cầu sử dụng phòng cho mục đích khác như phòng làm việc, phòng thờ.
Để bố trí được 3 phòng ngủ trên diện tích 5x20m mà vẫn đảm bảo không gian chung thoáng đãng, các kiến trúc sư thường tập trung vào việc phân chia không gian một cách thông minh. Một phương án phổ biến là đặt phòng khách và bếp ăn ở khu vực phía trước và giữa nhà, sau đó bố trí 3 phòng ngủ xen kẽ hoặc tập trung về phía sau, đảm bảo mỗi phòng đều có cửa sổ thông thoáng. Nhà vệ sinh có thể được thiết kế chung hoặc bổ sung thêm một nhà vệ sinh nhỏ riêng cho phòng ngủ chính nếu diện tích cho phép. Việc sử dụng gam màu sáng, vật liệu phản chiếu ánh sáng và các giải pháp nội thất thông minh cũng góp phần tạo cảm giác rộng rãi và kết nối các không gian lại với nhau.
Các yếu tố kiến trúc cần lưu ý cho nhà cấp 4 5×20 trệt
Bên cạnh việc bố trí công năng, các yếu tố kiến trúc cũng đóng vai trò quan trọng trong việc tạo nên vẻ đẹp và sự phù hợp của ngôi nhà cấp 4 5×20 trệt với môi trường xung quanh và nhu cầu phong thủy của gia chủ.
Hướng nhà và phong thủy cơ bản là một trong những yếu tố được nhiều người quan tâm khi thiết kế nhà. Việc chọn hướng nhà phù hợp với mệnh của gia chủ không chỉ mang ý nghĩa tinh thần mà còn ảnh hưởng đến việc đón nhận ánh sáng, luồng gió tự nhiên, giúp ngôi nhà mát mẻ vào mùa hè và ấm áp vào mùa đông. Bản vẽ cần xem xét hướng nhà để tối ưu hóa việc đón nắng, tránh nắng gắt trực tiếp vào các phòng chính.
Cách tạo điểm nhấn kiến trúc mặt tiền sẽ giúp ngôi nhà cấp 4 của bạn trở nên ấn tượng và thu hút hơn. Với chiều ngang 5m, bạn có thể tạo điểm nhấn bằng cách sử dụng vật liệu ốp tường đa dạng (gạch trang trí, đá, gỗ), thiết kế mái hiên, ban công nhỏ, hoặc phối màu sơn hài hòa, bắt mắt. Một hệ thống cổng và hàng rào đẹp cũng góp phần hoàn thiện vẻ ngoài cho ngôi nhà.
Việc lựa chọn vật liệu xây dựng phù hợp với ngân sách và khí hậu là yếu tố quyết định đến độ bền vững, tính thẩm mỹ và chi phí xây dựng tổng thể. Đối với nhà cấp 4, có thể cân nhắc sử dụng các vật liệu phổ biến, chi phí hợp lý như gạch nung, bê tông cốt thép cho kết cấu, mái tôn hoặc mái ngói. Ở những vùng khí hậu nóng ẩm, vật liệu cần có khả năng cách nhiệt tốt. Ngược lại, ở vùng lạnh, vật liệu cần đảm bảo khả năng giữ nhiệt.
Hướng dẫn tải và sử dụng bản vẽ CAD nhà cấp 4 5×20 trệt
Có thể bạn quan tâm: Bản Vẽ Chung Cư Mini: Mẫu Thiết Kế Chi Tiết & Hồ Sơ Thi Công
Để sở hữu bản vẽ CAD chất lượng cho ngôi nhà cấp 4 5×20 trệt, bạn có thể tìm kiếm từ nhiều nguồn khác nhau. Các nguồn cung cấp bản vẽ CAD có thể bao gồm các trang web chuyên về kiến trúc, diễn đàn xây dựng, hoặc các công ty thiết kế. Một số nguồn cung cấp miễn phí bản vẽ tham khảo, trong khi những nguồn khác có thể yêu cầu chi phí hoặc dịch vụ đi kèm. Quan trọng là bạn cần kiểm tra kỹ lưỡng tính pháp lý và độ tin cậy của nguồn cung cấp.
Để làm việc với các file bản vẽ CAD, bạn sẽ cần cài đặt phần mềm chuyên dụng. Phần mềm phổ biến nhất và được sử dụng rộng rãi nhất là AutoCAD, do Autodesk phát triển. Ngoài AutoCAD, còn có các phần mềm khác có khả năng đọc và chỉnh sửa file CAD như SketchUp (với plugin phù hợp), SolidWorks, hoặc các phần mềm miễn phí như DraftSight, FreeCAD. Việc lựa chọn phần mềm phụ thuộc vào nhu cầu và khả năng của bạn.
Khi đã có bản vẽ trong tay, việc đọc và hiểu thông tin trên bản vẽ CAD là bước tiếp theo. Bạn cần làm quen với các ký hiệu kỹ thuật, các loại đường nét khác nhau (đường bao, đường trục, đường kích thước), các lớp (layers) được sử dụng để phân loại thông tin (kết cấu, điện, nước, nội thất). Mỗi bản vẽ (mặt bằng, mặt đứng, mặt cắt) sẽ cung cấp những thông tin riêng biệt, bạn cần xem xét toàn bộ bộ bản vẽ để có cái nhìn đầy đủ về công trình.
Cách tùy chỉnh bản vẽ CAD theo nhu cầu cá nhân
Việc tùy chỉnh bản vẽ CAD theo nhu cầu cá nhân là hoàn toàn khả thi, nhưng bạn cần phân biệt rõ những điều chỉnh nhỏ có thể thực hiện được và những thay đổi lớn đòi hỏi chuyên môn sâu.
Những điều chỉnh nhỏ có thể thực hiện mà không ảnh hưởng lớn đến cấu trúc bao gồm thay đổi vị trí nội thất, màu sơn, vật liệu hoàn thiện bề mặt, hoặc điều chỉnh kích thước cửa sổ, cửa đi trong giới hạn cho phép của kiến trúc tổng thể. Những thay đổi này thường không can thiệp vào kết cấu chịu lực chính của ngôi nhà và có thể được thực hiện bởi người có kiến thức cơ bản về phần mềm CAD.
Tuy nhiên, khi nào cần liên hệ kiến trúc sư để chỉnh sửa chuyên sâu là khi bạn có ý định thay đổi bố cục không gian chính (ví dụ: di chuyển cột, thay đổi diện tích phòng ngủ, thêm hoặc bớt phòng), điều chỉnh kết cấu chịu lực, hoặc thay đổi hình dáng, kết cấu mái. Những thay đổi này liên quan đến an toàn kết cấu, tính khả thi của công trình và có thể ảnh hưởng đến giấy phép xây dựng. Do đó, việc tham vấn ý kiến và nhờ kiến trúc sư chuyên nghiệp thực hiện các chỉnh sửa này là vô cùng cần thiết để đảm bảo công trình được xây dựng an toàn, đúng quy chuẩn và tối ưu về mặt kiến trúc.
Những câu hỏi thường gặp về nhà cấp 4 5×20 trệt và bản vẽ thiết kế
Việc xây dựng một ngôi nhà cấp 4 5x20m trệt có thể phát sinh nhiều thắc mắc, từ chi phí, pháp lý đến các yếu tố kỹ thuật và phong thủy. Dưới đây là giải đáp cho những câu hỏi phổ biến nhất liên quan đến diện tích, chi phí, pháp lý, vật liệu và các vấn đề khác.
Có thể bạn quan tâm: Bản Vẽ Kỹ Thuật Nhà Ở: Hiểu Rõ Chi Tiết Từ A-z Cho Mọi Gia Chủ
Chi phí xây dựng nhà cấp 4 5×20 trệt ước tính?
Chi phí xây dựng nhà cấp 4 5×20 trệt ước tính phụ thuộc vào nhiều yếu tố, làm cho việc đưa ra một con số chính xác là khó khăn. Tuy nhiên, chúng ta có thể liệt kê các yếu tố chính ảnh hưởng đến chi phí.
Các yếu tố ảnh hưởng đến chi phí bao gồm:
Vật liệu xây dựng: Loại gạch, xi măng, cát, đá, sắt thép, vật liệu lợp mái (tôn, ngói), vật liệu hoàn thiện (sơn, gạch ốp lát, thiết bị vệ sinh, thiết bị điện).
Nhân công: Chi phí nhân công xây dựng, thợ hồ, thợ điện, thợ nước, thợ hoàn thiện. Mức giá nhân công có thể khác nhau tùy theo khu vực và tay nghề.
Thiết kế và bản vẽ: Chi phí thuê kiến trúc sư thiết kế, xin giấy phép xây dựng.
Phần móng: Loại móng phù hợp với địa chất khu vực (móng đơn, móng băng, móng cọc).
Hoàn thiện: Chi phí cho trần, sàn, cửa, sơn nước, hệ thống chiếu sáng, thiết bị nội thất.
Các yếu tố phát sinh: Chi phí cho san lấp mặt bằng, hệ thống thoát nước, hàng rào, cổng, cảnh quan.
Dựa trên mặt bằng chung và giá cả vật liệu, nhân công hiện tại, chi phí xây dựng nhà cấp 4 5x20m có thể dao động từ khoảng 4 triệu đến 7 triệu đồng/m², tùy thuộc vào mức độ đầu tư vào vật liệu và thiết kế. Với diện tích sàn khoảng 100m², tổng chi phí ước tính có thể nằm trong khoảng từ 400 triệu đến 700 triệu đồng. Đây chỉ là mức tham khảo, bạn nên liên hệ với các đơn vị thi công uy tín để nhận báo giá chi tiết dựa trên bản vẽ thiết kế cụ thể.
Có nên xây nhà cấp 4 có gác lửng với diện tích 5x20m?
Việc có nên xây nhà cấp 4 có gác lửng với diện tích 5x20m hay không phụ thuộc vào nhu cầu sử dụng, ngân sách và mục tiêu của gia đình bạn.
Ưu điểm của việc thêm gác lửng:
Tăng diện tích sử dụng: Gác lửng giúp tăng thêm không gian sinh hoạt mà không cần mở rộng thêm diện tích mặt sàn trệt, rất hữu ích cho những gia đình cần thêm phòng ngủ, phòng làm việc hoặc kho chứa đồ.
Tạo sự phân chia không gian: Gác lửng có thể tạo ra sự phân chia rõ ràng giữa khu vực sinh hoạt chung và khu vực nghỉ ngơi riêng tư.
Tăng giá trị thẩm mỹ: Thiết kế gác lửng có thể tạo điểm nhấn kiến trúc cho ngôi nhà, mang lại cảm giác cao ráo và hiện đại hơn.
Nhược điểm của việc thêm gác lửng:
Chi phí phát sinh: Việc xây dựng thêm gác lửng sẽ làm tăng chi phí xây dựng.
Yêu cầu về chiều cao: Gác lửng đòi hỏi chiều cao trần của tầng trệt phải đủ lớn để đảm bảo không gian thoải mái, tránh cảm giác tù túng.
Vấn đề thi công: Thi công gác lửng cần kỹ thuật cao để đảm bảo an toàn và thẩm mỹ.
Yếu tố phong thủy: Cần xem xét kỹ lưỡng về vị trí và cách bố trí gác lửng theo yếu tố phong thủy.
Lời khuyên: Nếu gia đình bạn có nhu cầu về không gian sinh hoạt lớn hơn và chiều cao trần tầng trệt đủ đáp ứng, việc xây nhà cấp 4 có gác lửng trên diện tích 5x20m là một giải pháp hiệu quả để tối ưu hóa diện tích. Tuy nhiên, hãy cân nhắc kỹ lưỡng về chi phí và tham khảo ý kiến kiến trúc sư để có phương án thiết kế phù hợp nhất.
Bản vẽ nhà cấp 4 5×20 trệt có khác gì so với nhà 4.5x20m?
Sự khác biệt chính giữa bản vẽ nhà cấp 4 5×20 trệt và nhà 4.5x20m nằm ở chiều rộng mặt tiền, dẫn đến những ảnh hưởng đáng kể đến cách bố trí không gian và cảm giác về sự rộng rãi.
- Diện tích sàn: Nhà 5x20m có diện tích sàn 100m², trong khi nhà 4.5x20m có diện tích sàn 90m². Sự chênh lệch 10m² tuy không quá lớn nhưng cũng đủ tạo ra sự khác biệt trong việc phân bổ không gian.
- Bố cục công năng: Với chiều rộng 5m, bạn có nhiều lựa chọn hơn trong việc bố trí các không gian chức năng một cách thoải mái và khoa học hơn. Ví dụ, bạn có thể tạo hành lang rộng hơn, bố trí phòng khách và bếp ăn song song hoặc tách biệt rõ ràng hơn, hoặc thậm chí có thể bố trí được thêm một phòng nhỏ hoặc không gian chức năng phụ.
- Cảm giác không gian: Chiều rộng 5m mang lại cảm giác thoáng đãng và cân đối hơn so với chiều rộng 4.5m. Ngôi nhà sẽ bớt cảm giác “dài và hẹp”, cho phép kiến trúc sư có nhiều “đất” hơn để thiết kế các yếu tố trang trí, tạo điểm nhấn kiến trúc hoặc bố trí cửa sổ lớn hơn để đón sáng.
- Khả năng tùy chỉnh: Với bề ngang 5m, việc tùy chỉnh bản vẽ để phù hợp với các yêu cầu đặc biệt (ví dụ: cần thêm phòng, không gian làm việc riêng) sẽ dễ dàng hơn so với diện tích hẹp hơn.
Nhìn chung, sự thay đổi 0.5m chiều rộng mặt tiền sẽ mang lại sự khác biệt rõ rệt về bố cục không gian, sự tiện nghi và cảm giác tổng thể của ngôi nhà.
Bản vẽ nhà cấp 4 5×20 có cần xin giấy phép xây dựng không?
Theo quy định pháp luật Việt Nam hiện hành, việc xây dựng nhà ở, bao gồm cả nhà cấp 4, đều cần phải có giấy phép xây dựng. Bản vẽ thiết kế là một trong những hồ sơ bắt buộc cần có khi xin cấp giấy phép xây dựng.
Các quy định về cấp giấy phép xây dựng được quy định tại Luật Xây dựng và các nghị định, thông tư hướng dẫn thi hành. Mặc dù có những trường hợp được miễn giấy phép xây dựng như xây dựng nhà ở thuộc dự án đã có quy hoạch chi tiết xây dựng tỷ lệ 1/500 được cơ quan nhà nước có thẩm quyền phê duyệt, hoặc đối với một số công trình xây dựng tạm, sửa chữa, cải tạo nhỏ không ảnh hưởng đến kết cấu và an toàn công trình, nhưng nhìn chung, việc xây dựng một ngôi nhà ở mới, dù là nhà cấp 4 trên diện tích 5x20m, vẫn thuộc diện phải xin giấy phép xây dựng.
Để đảm bảo tuân thủ pháp luật và tránh các rắc rối về sau, bạn nên liên hệ với cơ quan quản lý xây dựng tại địa phương (Phòng Quản lý đô thị cấp huyện hoặc Sở Xây dựng cấp tỉnh) để được tư vấn chi tiết về thủ tục xin cấp giấy phép xây dựng. Hồ sơ xin cấp phép thường bao gồm đơn xin cấp phép, bản vẽ thiết kế kỹ thuật, bản sao giấy tờ chứng minh quyền sử dụng đất. Bản vẽ nhà cấp 4 5×20 mà bạn sở hữu sẽ là yếu tố quan trọng trong bộ hồ sơ này.
