Sở hữu một bản vẽ CAD nhà vệ sinh gia đình chuẩn chỉnh là bước đi đầu tiên và quan trọng nhất để hiện thực hóa không gian chức năng này. Với bản vẽ này, bạn không chỉ hình dung rõ ràng hơn về bố cục, kích thước mà còn có thể dễ dàng tải về các file mẫu miễn phí, tối ưu hóa công năng và thẩm mỹ cho ngôi nhà. Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện về bản vẽ CAD nhà vệ sinh, từ định nghĩa, tầm quan trọng đến cách tải và áp dụng hiệu quả.
Chúng ta sẽ cùng khám phá các loại bản vẽ CAD phổ biến, những lợi ích vượt trội mà chúng mang lại, cùng với hướng dẫn chi tiết về cách tìm kiếm và sử dụng thư viện thiết bị vệ sinh miễn phí. Bên cạnh đó, bài viết cũng đi sâu vào các yếu tố thiết yếu cần lưu ý khi thiết kế bản vẽ, đảm bảo sự tiện nghi, an toàn và thẩm mỹ cho không gian riêng tư của gia đình bạn. Cuối cùng, bạn sẽ được tham khảo những mẫu bản vẽ đa dạng, phù hợp với nhiều diện tích và phong cách khác nhau.
Bản Vẽ CAD Nhà Vệ Sinh Gia Đình Là Gì?
Bản vẽ CAD nhà vệ sinh gia đình là một bản thiết kế kỹ thuật chi tiết, được tạo ra bằng phần mềm thiết kế hỗ trợ máy tính (CAD), mô tả chính xác cấu trúc, kích thước, bố trí thiết bị và các yếu tố kỹ thuật khác của một không gian nhà vệ sinh. Tầm quan trọng của bản vẽ này nằm ở khả năng cung cấp một cái nhìn trực quan, chính xác, giúp kiến trúc sư, kỹ sư và gia chủ dễ dàng hình dung, lên kế hoạch và thi công công trình một cách hiệu quả, tránh sai sót và lãng phí.
Một bản vẽ CAD nhà vệ sinh tiêu chuẩn thường bao gồm các thành phần chính sau: mặt bằng thể hiện bố cục tổng thể và vị trí các thiết bị; mặt cắt thể hiện cấu tạo chi tiết của các bộ phận theo chiều dọc hoặc ngang; và chi tiết bố trí thiết bị vệ sinh, điện nước, hệ thống thông gió, chiếu sáng, đảm bảo mọi yếu tố đều được xem xét kỹ lưỡng.
Các Loại Bản Vẽ CAD Nhà Vệ Sinh Phổ Biến
Các bản vẽ CAD nhà vệ sinh được phân loại dựa trên mục đích sử dụng cụ thể, nhằm phục vụ từng giai đoạn khác nhau trong quá trình thiết kế và thi công. Việc hiểu rõ từng loại bản vẽ sẽ giúp bạn lựa chọn và yêu cầu đúng tài liệu cần thiết.

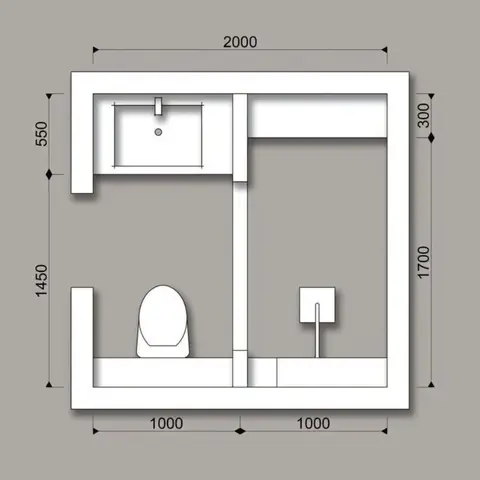

- Bản vẽ mặt bằng: Đây là bản vẽ thể hiện cái nhìn từ trên xuống, chỉ rõ cách bố trí các thiết bị vệ sinh (bồn cầu, lavabo, vòi sen, bồn tắm), cửa ra vào, cửa sổ, cũng như kích thước tổng thể của không gian. Nó giúp hình dung rõ ràng về lối đi và sự cân đối trong sắp xếp.
- Bản vẽ mặt đứng: Bản vẽ này mô tả hình dáng, kích thước và vị trí của các thành phần theo chiều dọc, thường thể hiện mặt trước hoặc mặt bên của các thiết bị, tường, cửa.
- Bản vẽ mặt cắt: Mặt cắt cho phép nhìn xuyên qua công trình ở một mặt phẳng nhất định, tiết lộ cấu tạo bên trong của tường, sàn, trần, cũng như cách lắp đặt hệ thống ống nước, điện.
- Bản vẽ chi tiết thi công: Bao gồm các thông tin kỹ thuật rất cụ thể về cách lắp đặt từng bộ phận, vật liệu sử dụng, kích thước chi tiết, mối nối, đảm bảo việc thi công diễn ra chính xác theo thiết kế.
- Bản vẽ bố trí điện nước: Bản vẽ này tập trung vào hệ thống đường ống cấp thoát nước và hệ thống dây điện, ổ cắm, công tắc, quạt thông gió, đảm bảo an toàn và tiện nghi trong sử dụng.
Tại Sao Cần Bản Vẽ CAD Chi Tiết Cho Nhà Vệ Sinh?
Có thể bạn quan tâm: Bản Vẽ Nhà Cấp 4 Dưới 100 Triệu: Mẫu Đẹp, Tiết Kiệm Chi Phí & Tối Ưu Công Năng
Việc đầu tư vào một bản vẽ CAD chi tiết cho nhà vệ sinh mang lại vô số lợi ích thiết thực, là nền tảng vững chắc cho một không gian chức năng hoàn hảo. Tính chính xác cao của bản vẽ CAD giúp giảm thiểu tối đa các sai sót có thể phát sinh trong quá trình thi công.
Sử dụng bản vẽ CAD cho phép dễ dàng chỉnh sửa, thay đổi phương án thiết kế mà không tốn nhiều công sức hay chi phí như các phương pháp vẽ thủ công. Nó giúp tối ưu hóa không gian, đảm bảo mọi khu vực đều được tận dụng hiệu quả, ngay cả với những phòng vệ sinh có diện tích hạn chế. Ngoài ra, bản vẽ chi tiết còn hỗ trợ tính toán vật liệu chính xác, từ đó tiết kiệm chi phí và hạn chế lãng phí. Cuối cùng, bản vẽ CAD là kim chỉ nam không thể thiếu cho đội ngũ thi công, đảm bảo công trình được xây dựng đúng với ý đồ thiết kế, vừa đảm bảo công năng sử dụng tối ưu, vừa đạt được thẩm mỹ mong muốn.
Hướng Dẫn Tải và Sử Dụng Thư Viện CAD Thiết Bị Vệ Sinh
Việc tìm kiếm và tải về các thư viện block CAD thiết bị vệ sinh miễn phí sẽ giúp quá trình thiết kế bản vẽ nhà vệ sinh của bạn trở nên nhanh chóng và chuyên nghiệp hơn. Các thư viện này cung cấp sẵn các mô hình 3D hoặc 2D của hầu hết các thiết bị phổ biến, từ đó bạn có thể dễ dàng chèn vào bản vẽ và tùy chỉnh.
Khi đã có các block thiết bị vệ sinh, bạn có thể tích hợp chúng vào bản vẽ CAD của mình bằng cách sử dụng các lệnh tương ứng của phần mềm. Điều này cho phép bạn sắp xếp, bố trí các thiết bị theo ý tưởng thiết kế, đồng thời kiểm tra được sự phù hợp về kích thước và không gian.
Các Nguồn Tải Thư Viện CAD Thiết Bị Vệ Sinh Uy Tín
Hiện nay có rất nhiều website và diễn đàn cung cấp thư viện block CAD thiết bị vệ sinh miễn phí với chất lượng đa dạng. Việc lựa chọn nguồn uy tín sẽ giúp bạn có được những file chất lượng cao, dễ dàng sử dụng và hạn chế rủi ro về virus hay lỗi file.
Có thể bạn quan tâm: Bản Vẽ Nhà Cấp 4 Gác Lửng: Mẫu Đẹp, Chi Tiết & Kinh Nghiệm Thiết Kế 2026
Dưới đây là một số nguồn bạn có thể tham khảo để tải thư viện CAD thiết bị vệ sinh:
Các website chuyên cung cấp tài nguyên CAD: Nhiều trang web dành riêng cho kiến trúc sư và kỹ sư xây dựng thường xuyên cập nhật các thư viện block miễn phí, bao gồm cả thiết bị vệ sinh. Bạn có thể tìm kiếm với các từ khóa như “thư viện CAD thiết bị vệ sinh”, “block toilet CAD”, “lavabo CAD block”.
Diễn đàn xây dựng và thiết kế: Các cộng đồng trực tuyến dành cho những người làm trong ngành xây dựng và thiết kế là nơi trao đổi, chia sẻ tài nguyên hữu ích. Thường có các mục dành riêng cho việc tải về các thư viện CAD.
Google Drive hoặc các dịch vụ lưu trữ đám mây: Nhiều kiến trúc sư hoặc đơn vị thiết kế chia sẻ trực tiếp thư viện của họ qua các liên kết Google Drive hoặc các nền tảng tương tự.
Khi tìm kiếm, hãy chú ý đến các liên kết tải trực tiếp (direct download) hoặc các file được chia sẻ qua Google Drive để đảm bảo tính an toàn và tiện lợi.
Lưu Ý Khi Chọn và Sử Dụng Block CAD Thiết Bị Vệ Sinh
Việc lựa chọn và sử dụng block CAD thiết bị vệ sinh cần tuân thủ một số nguyên tắc để đảm bảo bản vẽ của bạn vừa chính xác, vừa thẩm mỹ. Một block chất lượng sẽ giúp công việc thiết kế diễn ra suôn sẻ hơn.
Khi chọn block, hãy ưu tiên những block có kích thước chuẩn theo tiêu chuẩn sản xuất và thi công thực tế. Độ chi tiết của block cũng rất quan trọng, một block quá đơn giản có thể không phản ánh đúng hình dáng thực tế, trong khi block quá chi tiết lại làm nặng bản vẽ. Đảm bảo định dạng file CAD phù hợp với phần mềm bạn đang sử dụng. Khi sử dụng, cách đặt và xoay block để phù hợp với không gian thiết kế là kỹ năng cơ bản nhưng cần thiết, giúp bạn bố trí thiết bị một cách khoa học và hợp lý nhất.
Các Yếu Tố Cần Lưu Ý Khi Thiết Kế Bản Vẽ CAD Nhà Vệ Sinh Gia Đình
Thiết kế một bản vẽ CAD nhà vệ sinh không chỉ dừng lại ở việc bố trí thiết bị mà còn đòi hỏi sự cân nhắc kỹ lưỡng các yếu tố về công năng, tiện nghi, an toàn và thẩm mỹ để tạo nên một không gian thực sự thoải mái và phù hợp với nhu cầu sinh hoạt của gia đình.
Việc đảm bảo các yếu tố này ngay từ giai đoạn thiết kế bản vẽ sẽ giúp hạn chế tối đa các điều chỉnh tốn kém và mất thời gian trong quá trình thi công và sử dụng sau này.
Có thể bạn quan tâm: Nhà Lệch Tầng: Tổng Hợp Mẫu Thiết Kế Đẹp & Giải Đáp Thắc Mắc Chi Tiết
Kích Thước và Bố Trí Không Gian Hợp Lý
Kích thước và bố trí không gian là yếu tố then chốt quyết định sự tiện nghi và hiệu quả sử dụng của nhà vệ sinh. Việc tuân thủ các kích thước tiêu chuẩn và nguyên tắc bố trí khoa học sẽ giúp tối ưu hóa diện tích và tạo ra lối đi thuận tiện.
- Kích thước tiêu chuẩn:
- Khu vực bồn cầu: Cần có khoảng không gian trống đủ rộng phía trước và hai bên để sử dụng thoải mái, thường là tối thiểu 70-80cm phía trước và 30-40cm hai bên.
- Khu vực lavabo: Kích thước lavabo phổ biến từ 40-60cm chiều rộng, cần có không gian phía trước để đứng và sử dụng, khoảng 70-80cm.
- Khu vực tắm (vòi sen hoặc bồn tắm): Diện tích tối thiểu cho khu vực tắm vòi sen thường là 80x80cm hoặc 90x90cm, riêng với bồn tắm thì cần không gian lớn hơn.
- Nguyên tắc bố trí thiết bị khoa học:
- Bố trí các thiết bị theo luồng sử dụng logic: ví dụ, lavabo thường đặt gần cửa ra vào, bồn cầu và khu vực tắm có thể đặt sâu bên trong.
- Đảm bảo khoảng cách hợp lý giữa các thiết bị để tránh va chạm và tạo sự thoải mái khi di chuyển.
- Cân nhắc vị trí đặt các phụ kiện như gương, kệ đựng đồ, móc treo khăn, đảm bảo dễ tiếp cận và không gây cản trở.
Lựa Chọn Vật Liệu và Thiết Bị Phù Hợp
Việc lựa chọn vật liệu lát sàn, ốp tường và các loại thiết bị vệ sinh đóng vai trò quan trọng trong việc tạo nên không gian nhà vệ sinh vừa bền đẹp, vừa an toàn và thể hiện phong cách cá nhân.
- Vật liệu lát sàn và ốp tường: Nên ưu tiên các vật liệu có khả năng chống thấm nước tốt, chống trơn trượt và dễ vệ sinh như gạch men, đá tự nhiên, hoặc các loại vật liệu composite chuyên dụng. Màu sắc và họa tiết của vật liệu nên hài hòa với tổng thể thiết kế.
- Thiết bị vệ sinh:
- Bồn cầu: Có nhiều loại như bồn cầu hai khối, một khối, bồn cầu treo tường, âm tường. Lựa chọn tùy thuộc vào diện tích, phong cách thiết kế và ngân sách.
- Lavabo: Bao gồm lavabo âm bàn, nổi bàn, đặt bàn, treo tường. Cần cân nhắc kích thước và kiểu dáng sao cho phù hợp với không gian và nhu cầu sử dụng.
- Vòi nước, sen tắm: Nên chọn các loại có chất liệu bền bỉ, tiết kiệm nước và có kiểu dáng phù hợp với phong cách chung.
- Kết hợp phong cách: Các thiết bị và vật liệu cần được lựa chọn sao cho đồng bộ với phong cách thiết kế tổng thể của ngôi nhà, từ hiện đại, tối giản đến cổ điển, tân cổ điển.
Vấn Đề Thông Gió và Ánh Sáng
Một không gian nhà vệ sinh thông thoáng và đủ ánh sáng không chỉ mang lại cảm giác dễ chịu mà còn góp phần bảo vệ sức khỏe và tăng tuổi thọ cho các thiết bị.
- Thông gió: Việc bố trí cửa sổ hoặc lắp đặt quạt thông gió là vô cùng cần thiết để loại bỏ hơi ẩm, mùi khó chịu và ngăn ngừa nấm mốc phát triển. Tùy vào thiết kế nhà, bạn có thể cân nhắc đặt cửa sổ ở vị trí hợp lý để tận dụng đối lưu không khí tự nhiên hoặc sử dụng quạt thông gió âm trần, quạt hút mùi.
- Ánh sáng: Ánh sáng tự nhiên từ cửa sổ là lý tưởng nhất, giúp không gian trở nên rộng rãi và tươi sáng hơn. Nếu không có cửa sổ hoặc ánh sáng tự nhiên hạn chế, hãy bố trí hệ thống chiếu sáng nhân tạo hợp lý. Nên kết hợp ánh sáng chung cho toàn bộ không gian và ánh sáng tập trung tại khu vực gương soi, lavabo để tiện sử dụng.

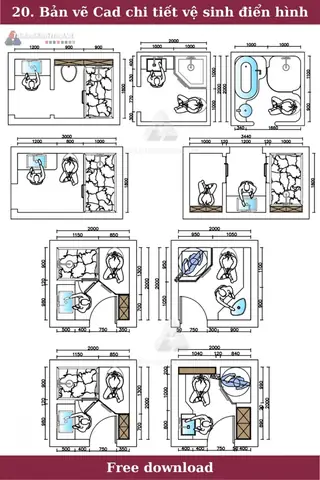

Các Mẫu Bản Vẽ CAD Nhà Vệ Sinh Chi Tiết Tham Khảo
Có thể bạn quan tâm: Chọn Hướng Ngồi Làm Việc Hợp Phong Thủy Theo Tuổi & Mệnh: Đón Tài Lộc, Sự Nghiệp Thăng Tiến
Việc tham khảo các mẫu bản vẽ nhà vệ sinh gia đình đã được thiết kế sẵn sẽ giúp bạn có thêm nhiều ý tưởng và hình dung rõ nét hơn về các khả năng bố trí không gian. Các mẫu này đa dạng về phong cách, diện tích, mang đến những giải pháp tối ưu cho từng nhu cầu cụ thể.
Dưới đây là một số gợi ý về các loại bản vẽ CAD nhà vệ sinh bạn có thể tham khảo:
Bản Vẽ Nhà Vệ Sinh Diện Tích Nhỏ
Đối với những không gian nhà vệ sinh có diện tích hạn chế, việc thiết kế bản vẽ cần tập trung vào giải pháp tối ưu hóa từng centimet vuông. Các mẫu bản vẽ này thường ưu tiên sử dụng các thiết bị nhỏ gọn, đa năng và bố trí thông minh để tạo cảm giác thoáng đãng.
Các giải pháp điển hình bao gồm: sử dụng bồn cầu treo tường hoặc bồn cầu nắp đóng, lavabo nhỏ hoặc lavabo góc, vòi sen thay vì bồn tắm. Bố trí các khu vực chức năng gọn gàng, tận dụng chiều cao của tường để lắp đặt kệ hoặc tủ để đồ. Màu sắc tươi sáng và gương lớn cũng là yếu tố quan trọng giúp ăn gian diện tích.
Bản Vẽ Nhà Vệ Sinh Diện Tích Lớn
Với không gian nhà vệ sinh rộng rãi, bạn có nhiều cơ hội hơn để tạo ra một khu vực tiện nghi, sang trọng và thư giãn. Các mẫu bản vẽ cho diện tích lớn thường bao gồm các phân khu chức năng rõ ràng.
Bạn có thể bố trí riêng biệt khu vực tắm đứng với vòi sen, khu vực tắm bồn, khu vực vệ sinh với bồn cầu và bidet (nếu có), cùng với không gian trang điểm hoặc phòng thay đồ nhỏ. Việc sử dụng các thiết bị cao cấp, vật liệu sang trọng và hệ thống chiếu sáng đa dạng sẽ nâng tầm không gian.
Bản Vẽ Nhà Vệ Sinh Theo Phong Cách Hiện Đại
Phong cách hiện đại trong thiết kế nhà vệ sinh đề cao sự tối giản, công năng và tính thẩm mỹ tinh tế. Các mẫu bản vẽ theo phong cách này thường sử dụng đường nét thẳng, hình khối đơn giản và gam màu trung tính.
Thiết bị vệ sinh trong phong cách hiện đại thường có thiết kế vuông vắn, góc cạnh hoặc bo tròn mềm mại, chất liệu bề mặt bóng mịn. Vật liệu ốp lát thường là gạch khổ lớn, đá tự nhiên hoặc các vật liệu giả bê tông. Hệ thống chiếu sáng ẩn, đèn LED âm trần tạo hiệu ứng thị giác ấn tượng.
Bản Vẽ Nhà Vệ Sinh Kết Hợp Nhà Tắm
Việc kết hợp nhà vệ sinh và nhà tắm trong cùng một không gian đang ngày càng phổ biến, mang lại sự tiện lợi tối đa cho người sử dụng. Các mẫu bản vẽ này tập trung vào việc phân chia khu vực chức năng một cách hiệu quả.
Thông thường, khu vực tắm sẽ được ngăn cách bằng vách kính cường lực trong suốt hoặc có hoa văn mờ, giúp tạo cảm giác liền mạch cho không gian. Bên cạnh đó, việc bố trí các thiết bị vệ sinh cơ bản như bồn cầu, lavabo cũng cần được xem xét kỹ lưỡng để đảm bảo sự hài hòa và tiện dụng cho cả hai khu vực.
