Bản vẽ cấu tạo thang máy là tài liệu kỹ thuật không thể thiếu, cung cấp thông tin chi tiết về thiết kế, kích thước, vật liệu và cách lắp đặt của từng bộ phận thang máy. Hiểu rõ bản vẽ này không chỉ giúp đảm bảo an toàn, kỹ thuật mà còn góp phần nâng cao thẩm mỹ cho công trình, từ nhà ở dân dụng đến các tòa nhà cao tầng phức tạp. Bài viết này sẽ đi sâu vào tầm quan trọng, các thành phần cấu tạo, cách đọc hiểu bản vẽ thang máy, đồng thời phân tích những yêu cầu đặc thù cho từng loại công trình.
Chúng ta sẽ cùng khám phá các loại bản vẽ phổ biến, những thông số kỹ thuật cần lưu ý, cách đọc hiểu ký hiệu và thông số, đặc biệt là những điểm cần chú trọng khi xem xét bản vẽ cho thang máy gia đình hay các công trình thương mại cao tầng. Cuối cùng, bài viết cũng sẽ cung cấp những lời khuyên hữu ích về việc lựa chọn dịch vụ thiết kế bản vẽ thang máy chuyên nghiệp và vai trò của bản vẽ trong việc đảm bảo an toàn vận hành.
Bản vẽ cấu tạo thang máy là gì và tầm quan trọng trong xây dựng?
Bản vẽ cấu tạo thang máy là một bộ hồ sơ kỹ thuật chi tiết, mô tả toàn bộ thiết kế, nguyên lý hoạt động, kích thước, vật liệu và cách bố trí của tất cả các bộ phận tạo nên một hệ thống thang máy hoàn chỉnh. Các yếu tố chính cấu thành bao gồm hố thang, cabin, hệ thống ray dẫn hướng, hệ thống truyền động, hệ thống điều khiển, cửa tầng, cửa cabin, đối trọng và các thiết bị an toàn.
Vai trò của bản vẽ cấu tạo thang máy trong xây dựng là không thể thay thế, nó là nền tảng cho mọi hoạt động liên quan đến thang máy. Bản vẽ đảm bảo tính chính xác về mặt kỹ thuật, giúp kỹ sư và công nhân thi công tuân thủ đúng thiết kế, hạn chế sai sót và đảm bảo chất lượng công trình. Đồng thời, nó là cơ sở pháp lý để kiểm tra, nghiệm thu và cấp phép hoạt động cho thang máy, cũng như là tài liệu quan trọng cho việc bảo trì, sửa chữa sau này, góp phần đảm bảo an toàn tối đa cho người sử dụng và duy trì tuổi thọ của hệ thống.
Các thành phần chính được thể hiện trong bản vẽ thang máy
Bản vẽ thang máy sẽ mô tả chi tiết các bộ phận cấu thành nên hệ thống, trong đó có những bộ phận quan trọng sau:
Hố thang: Là không gian thẳng đứng chạy dọc theo chiều cao của tòa nhà, nơi cabin và đối trọng di chuyển. Bản vẽ sẽ thể hiện kích thước, cấu trúc bê tông, cốt thép, các lỗ chờ cần thiết cho đường ray, dây cáp và hệ thống chiếu sáng.
Cabin: Là không gian chứa hành khách hoặc hàng hóa di chuyển lên xuống. Bản vẽ cung cấp thông tin về kích thước, vật liệu hoàn thiện (thép không gỉ, kính, gỗ, đá…), thiết kế nội thất, hệ thống chiếu sáng, quạt thông gió và bảng điều khiển bên trong.
Cửa tầng: Là cửa ra vào thang máy tại mỗi tầng. Bản vẽ thể hiện kích thước, loại cửa (cửa trượt tự động, cửa mở tay), vật liệu, cơ chế hoạt động và hệ thống khóa an toàn.
Ray dẫn hướng: Là các thanh thép được lắp đặt dọc hai bên hố thang, giúp cabin và đối trọng di chuyển theo phương thẳng đứng một cách ổn định và an toàn. Bản vẽ chỉ rõ loại ray, kích thước, vật liệu và phương pháp cố định ray vào tường hố thang.
Hệ thống truyền động: Bao gồm động cơ, máy kéo (hoặc hệ thống thủy lực), dây cáp thép (hoặc xi lanh thủy lực), puly, hệ thống phanh. Bản vẽ mô tả chi tiết cách bố trí, kết nối và thông số kỹ thuật của các bộ phận này, quyết định tốc độ, tải trọng và khả năng vận hành của thang máy.
Đối trọng: Là một khối vật liệu có trọng lượng bằng hoặc lớn hơn trọng lượng cabin cộng với khoảng 50% tải trọng định mức, giúp cân bằng tải trọng, giảm năng lượng tiêu thụ cho động cơ và đảm bảo an toàn khi mất điện. Bản vẽ thể hiện kích thước, trọng lượng và cơ chế di chuyển của đối trọng.
Hệ thống điều khiển: Bao gồm tủ điện điều khiển, bộ vi xử lý, bảng mạch, các cảm biến, nút nhấn, đèn báo. Đây là “bộ não” của thang máy, điều phối mọi hoạt động từ gọi tầng, đóng mở cửa, điều chỉnh tốc độ đến kích hoạt các hệ thống an toàn. Bản vẽ điện cung cấp sơ đồ đấu nối, vị trí lắp đặt các thiết bị và nguyên lý hoạt động.
Có thể bạn quan tâm: Báo Giá Ốp Inox Thang Máy Chi Tiết & Tư Vấn Lựa Chọn Mẫu Đẹp
Mối liên kết giữa các thành phần này là vô cùng chặt chẽ. Ray dẫn hướng giúp cabin di chuyển thẳng và cabin chứa hành khách, cửa tầng tạo lối ra vào an toàn. Hệ thống truyền động tạo lực kéo cho cabin và đối trọng, trong khi hệ thống điều khiển đảm bảo mọi hoạt động diễn ra theo đúng lập trình và an toàn.
Tại sao cần hiểu rõ bản vẽ cấu tạo thang máy?
Việc hiểu rõ bản vẽ cấu tạo thang máy mang lại nhiều lợi ích thiết thực cho các bên liên quan. Đối với chủ đầu tư, việc thẩm định thiết kế ban đầu giúp đảm bảo thang máy phù hợp với nhu cầu sử dụng, kiến trúc công trình và ngân sách. Khi có kiến thức về bản vẽ, chủ đầu tư có thể giám sát thi công chặt chẽ hơn, yêu cầu nhà thầu tuân thủ đúng quy cách, vật liệu đã cam kết, tránh tình trạng làm giả, làm sai gây ảnh hưởng đến chất lượng và tuổi thọ thang máy.
Đối với các kỹ sư và đơn vị thi công, bản vẽ là kim chỉ nam trong mọi giai đoạn, từ lắp đặt cơ khí, đấu nối điện, đến kiểm tra vận hành. Hiểu rõ bản vẽ giúp họ thực hiện công việc một cách chính xác, hiệu quả, tối ưu hóa thời gian và nguồn lực, đồng thời phát hiện và xử lý sớm các vấn đề kỹ thuật có thể phát sinh.
Đối với người sử dụng hoặc ban quản lý tòa nhà, việc nắm bắt thông tin cơ bản từ bản vẽ (như tải trọng, tốc độ, các nút chức năng an toàn) sẽ giúp sử dụng thang máy đúng cách, hạn chế các thao tác gây nguy hiểm. Quan trọng hơn, trong quá trình bảo trì, sửa chữa, bản vẽ cấu tạo thang máy đóng vai trò là tài liệu tham khảo không thể thiếu, giúp kỹ thuật viên chẩn đoán lỗi nhanh chóng, tìm ra nguyên nhân và khắc phục triệt để, đảm bảo an toàn và sự ổn định cho hệ thống.
Các loại bản vẽ cấu tạo thang máy phổ biến và thông tin cần thiết
Trong lĩnh vực thang máy, có nhiều loại bản vẽ khác nhau được sử dụng để mô tả chi tiết từng khía cạnh của hệ thống. Các dạng bản vẽ thường gặp bao gồm:

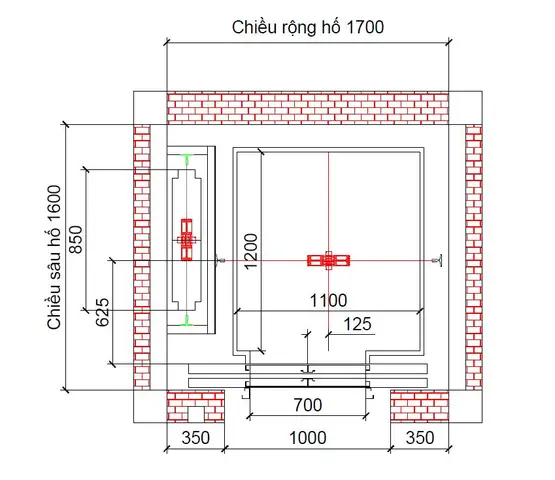

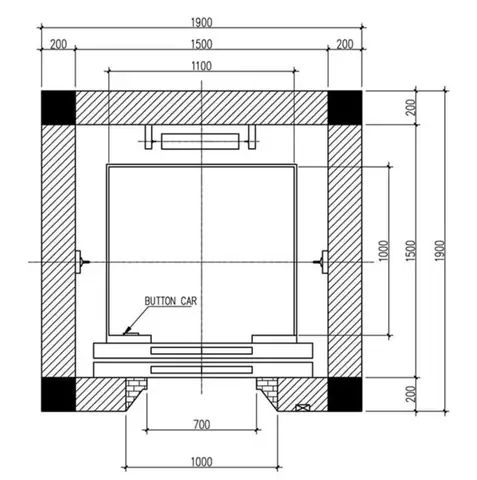

Bản vẽ mặt bằng (Plan View): Thể hiện cách bố trí thang máy trên mặt phẳng ngang, bao gồm kích thước hố thang, vị trí cửa tầng, hành lang, và mối liên hệ với không gian xung quanh. Bản vẽ này giúp hình dung tổng thể không gian lắp đặt.

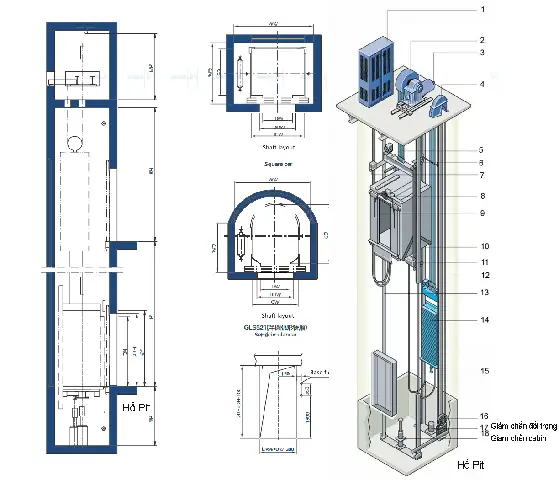

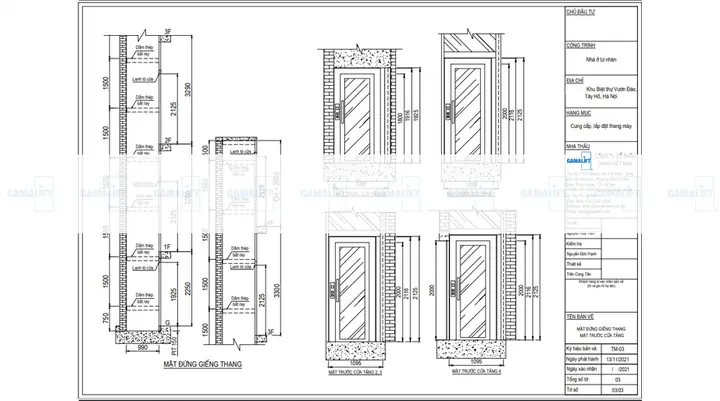

Bản vẽ mặt cắt đứng (Elevation View): Minh họa cấu trúc thang máy theo chiều dọc, cho thấy chiều cao hố thang, vị trí các phòng máy (nếu có), các điểm neo ray, vị trí đặt puly, chiều dài hành trình di chuyển của cabin và đối trọng.
Bản vẽ chi tiết kết cấu hố thang: Đi sâu vào chi tiết xây dựng hố thang, bao gồm kích thước, vật liệu bê tông, cốt thép, dung sai cho phép, và các yêu cầu về chống thấm, cách âm. Bản vẽ này cực kỳ quan trọng để đảm bảo sự vững chắc và an toàn của kết cấu chịu lực.
Bản vẽ hệ thống điện điều khiển: Trình bày sơ đồ đấu nối điện của toàn bộ hệ thống điều khiển, bao gồm tủ điện chính, các bộ điều khiển, cảm biến, nút nhấn, hệ thống chiếu sáng, quạt thông gió, hệ thống an toàn (như liên động cửa, phanh hãm). Đây là bản vẽ phức tạp, yêu cầu kiến thức chuyên môn sâu để đọc hiểu.
Có thể bạn quan tâm: Báo Giá Thang Máy Bệnh Viện 2024: Cập Nhật Mới Nhất & Tiêu Chí Lựa Chọn
Các thông số kỹ thuật quan trọng thường có trong bản vẽ bao gồm:
Kích thước: Chiều rộng, chiều sâu, chiều cao hố thang; kích thước cabin; kích thước cửa tầng; kích thước đối trọng.
Vật liệu: Loại thép dùng làm ray, thép cho kết cấu hố thang, vật liệu hoàn thiện cabin, vật liệu cửa.
Dung sai: Độ lệch cho phép trong quá trình thi công để đảm bảo các bộ phận lắp ghép chính xác.
Tải trọng: Khối lượng tối đa mà thang máy có thể chịu được (tấn, kg).
Tốc độ: Vận tốc di chuyển tối đa của cabin (m/s).
Hành trình: Chiều cao di chuyển tối đa của thang máy, được tính từ tầng thấp nhất đến tầng cao nhất.
Hướng dẫn đọc hiểu các ký hiệu và thông số trên bản vẽ
Việc hiểu rõ các ký hiệu kỹ thuật và thông số trên bản vẽ là chìa khóa để nắm bắt cấu tạo và cách hoạt động của thang máy. Các ký hiệu thường gặp bao gồm:
Các đường nét khác nhau biểu thị các loại đối tượng khác nhau (ví dụ: đường liền đậm cho đường thấy, đường đứt cho đường khuất).
Các ký hiệu hình học chuẩn dùng để biểu thị vật liệu (ví dụ: hình tam giác nhỏ cho bê tông, hình tròn chấm cho kim loại).
Các ký hiệu dành riêng cho thiết bị điện như ký hiệu động cơ, công tắc, cầu dao, đèn báo.
Khi đọc và diễn giải các thông số kỹ thuật, cần chú ý đến đơn vị đo lường đi kèm (mm, m, kg, tấn, m/s). Ví dụ, nếu bản vẽ ghi “Kích thước hố thang: 1800×2000 mm”, nghĩa là hố thang có chiều rộng 1.8 mét và chiều sâu 2.0 mét. Thông số về “Tải trọng: 1000 kg” cho biết thang máy có thể chở tối đa 1000kg. Tương tự, “Tốc độ: 1.0 m/s” chỉ vận tốc di chuyển. Việc hiểu rõ từng thông số này giúp hình dung chính xác kích thước thực tế, khả năng vận hành và các giới hạn của thang máy.
Các yếu tố cần lưu ý khi xem xét bản vẽ cấu tạo thang máy gia đình
Đối với thang máy gia đình, các yếu tố trong bản vẽ có những điểm đặc thù so với thang máy công cộng. Kích thước hố thang thường nhỏ gọn hơn, yêu cầu thiết kế tối ưu hóa không gian. Vị trí lắp đặt cũng cần được xem xét kỹ lưỡng để phù hợp với cấu trúc nhà ở, có thể là thang máy giếng thang bê tông, thang máy khung thép hoặc thang máy không hố PIT sâu.
Yêu cầu về thẩm mỹ ngày càng cao, do đó bản vẽ thường thể hiện rõ vật liệu hoàn thiện cabin, thiết kế đèn, kiểu dáng cửa để hài hòa với nội thất ngôi nhà. Các tính năng an toàn như hệ thống cứu hộ tự động, phanh hãm an toàn, liên động cửa, báo động khẩn cấp cần được đặc biệt chú trọng. Bản vẽ CAD cho thang máy gia đình thường thể hiện rõ ràng các chi tiết này, giúp chủ nhà dễ dàng hình dung và yêu cầu điều chỉnh theo ý muốn.
Có thể bạn quan tâm: Báo Giá Máy Kéo Thang Máy: Cập Nhật Mới Nhất & Tư Vấn Chọn Mua
Bản vẽ cấu tạo thang máy cho các công trình cao tầng và thương mại
Thang máy trong các công trình cao tầng (chung cư, tòa nhà văn phòng, khách sạn) và thương mại (trung tâm thương mại, bệnh viện) có những yêu cầu kỹ thuật cao hơn đáng kể so với thang máy gia đình do lưu lượng người sử dụng lớn và tần suất hoạt động liên tục. Sự khác biệt này thể hiện rõ trong bản vẽ cấu tạo.
Các bản vẽ cho loại thang máy này thường yêu cầu độ chính xác tuyệt đối về kết cấu hố thang để chịu tải trọng và rung động lớn. Hệ thống truyền động phải có công suất mạnh mẽ, tốc độ cao để phục vụ nhu cầu di chuyển nhanh chóng. Các hệ thống điều khiển thông minh, có khả năng phân luồng hành khách, tối ưu hóa thời gian chờ và quãng đường di chuyển (ví dụ: hệ thống điều khiển nhóm, điều khiển theo đích) được tích hợp.
Đặc biệt, các yêu cầu về an toàn, phòng cháy chữa cháy, và khả năng hoạt động liên tục dưới tải trọng cao là ưu tiên hàng đầu. Do đó, các loại bản vẽ cad kết cấu chi tiết, bản vẽ điện phức tạp và sơ đồ nguyên lý hoạt động cho các công trình này thường có quy mô và mức độ chi tiết lớn hơn, đòi hỏi sự tư vấn và thiết kế từ các chuyên gia có kinh nghiệm lâu năm.
Lưu ý khi lựa chọn và sử dụng dịch vụ thiết kế bản vẽ thang máy
Việc lựa chọn đơn vị thiết kế bản vẽ thang máy uy tín đóng vai trò then chốt cho sự thành công của dự án. Các tiêu chí quan trọng cần xem xét bao gồm: kinh nghiệm và năng lực của đội ngũ kỹ sư, sự am hiểu về các tiêu chuẩn an toàn quốc gia và quốc tế (ví dụ: TCVN, EN 81), khả năng tư vấn giải pháp tối ưu về kỹ thuật và chi phí, cũng như quy trình làm việc chuyên nghiệp, minh bạch.
Có thể bạn quan tâm: Báo Giá Dây Cáp Thang Máy Chi Tiết & Các Yếu Tố Ảnh Hưởng
Các bước cần thực hiện để có được bản vẽ tối ưu cho công trình bắt đầu từ việc xác định rõ nhu cầu sử dụng (số lượng người, tần suất, mục đích), loại hình công trình, ngân sách dự kiến. Sau đó, liên hệ với các đơn vị thiết kế uy tín để yêu cầu báo giá và tư vấn. Quá trình làm việc cần bao gồm nhiều lần trao đổi, chỉnh sửa để bản vẽ phản ánh đúng yêu cầu. Cuối cùng, đảm bảo bản vẽ được phê duyệt bởi các cơ quan chức năng có thẩm quyền trước khi tiến hành thi công.
Vai trò của bản vẽ thang máy kính trong thiết kế hiện đại
Thang máy kính, với thiết kế trong suốt, mang lại vẻ đẹp hiện đại và sang trọng, đang ngày càng phổ biến trong các công trình kiến trúc. Bản vẽ cấu tạo thang máy kính có những đặc điểm riêng biệt, tập trung vào việc thiết kế cabin bằng kính cường lực hoặc kính nhiều lớp an toàn, khung thép chịu lực tối giản, và hệ thống chiếu sáng phù hợp để tôn lên vẻ đẹp của vật liệu kính.
Những đặc điểm này không chỉ tạo điểm nhấn thẩm mỹ cho không gian nội thất mà còn mang lại trải nghiệm di chuyển thú vị cho người dùng. Bản vẽ sẽ mô tả chi tiết cách kết nối các tấm kính, hệ thống khung đỡ, cơ chế hoạt động của cửa kính, và đảm bảo các yếu tố an toàn như chống va đập, chịu lực. Lợi ích của thang máy kính nằm ở khả năng mở rộng không gian thị giác, tạo cảm giác thoáng đãng và nâng tầm đẳng cấp cho công trình.
Mẫu bản vẽ thang máy tiêu chuẩn và cách tham khảo
Việc tham khảo các mẫu bản vẽ thang máy tiêu chuẩn là một cách hiệu quả để có cái nhìn tổng quan về cấu trúc và các thông số kỹ thuật. Bạn có thể tìm kiếm các mẫu bản vẽ này trên các trang web chuyên ngành kỹ thuật, diễn đàn xây dựng, hoặc thông qua các nhà cung cấp, nhà sản xuất thang máy uy tín.
Các mẫu bản vẽ tiêu chuẩn thường bao gồm các bản vẽ mặt bằng, mặt cắt, chi tiết lắp đặt ray, cabin, cửa, hệ thống điện điều khiển. Khi tham khảo, hãy chú ý đến các thông số kỹ thuật đi kèm, loại thang máy (ví dụ: thang máy chở khách, thang máy tải trọng), và các tiêu chuẩn áp dụng. Các nguồn uy tín để tìm kiếm bao gồm website của các hiệp hội kỹ thuật, các tạp chí chuyên ngành về kiến trúc và xây dựng, hoặc yêu cầu trực tiếp từ các công ty có kinh nghiệm trong lĩnh vực thiết kế thang máy.
Mối liên hệ giữa bản vẽ cấu tạo và an toàn vận hành thang máy
Bản vẽ cấu tạo thang máy là tài liệu nền tảng quyết định đến sự an toàn trong quá trình vận hành và bảo trì. Một bản vẽ chi tiết, chính xác sẽ đảm bảo các bộ phận được lắp đặt đúng kỹ thuật, cân chỉnh hợp lý, và tuân thủ các quy định an toàn. Ví dụ, việc tuân thủ dung sai cho phép khi lắp đặt ray dẫn hướng sẽ giúp cabin di chuyển êm ái, giảm rung động và ngăn ngừa nguy cơ trật ray.
Hệ thống điều khiển được thiết kế đúng theo bản vẽ điện sẽ hoạt động ổn định, các tính năng an toàn như liên động cửa, phanh hãm khẩn cấp sẽ hoạt động hiệu quả khi cần thiết. Tầm quan trọng của việc tuân thủ theo bản vẽ được phê duyệt là tuyệt đối, vì mọi sai lệch có thể dẫn đến những hậu quả nghiêm trọng như kẹt cabin, rơi cabin, hoặc các sự cố hư hỏng khác, gây nguy hiểm cho người sử dụng và thiệt hại cho công trình. Bản vẽ còn là tài liệu để lên kế hoạch bảo trì định kỳ, giúp phát hiện sớm các dấu hiệu bất thường và ngăn ngừa sự cố.
Các thuật ngữ chuyên ngành thường gặp trong bản vẽ thang máy
Ngoài các thuật ngữ cơ bản, bản vẽ thang máy còn sử dụng nhiều thuật ngữ chuyên ngành khác mà người đọc cần hiểu để nắm bắt đầy đủ thông tin. Một số thuật ngữ quan trọng bao gồm:
PIT Depth (Độ sâu hố PIT): Khoảng cách từ mặt sàn tầng dưới cùng đến đáy hố thang.
Overhead Clearance (Khoảng cách đỉnh hố thang): Khoảng cách từ mặt sàn tầng trên cùng đến trần hố thang, cần đủ không gian cho máy kéo và các thiết bị khác.
Traction Sheave (Puly kéo): Bánh xe có rãnh được máy kéo quay để kéo cabin và đối trọng di chuyển thông qua dây cáp.
Governor (Bộ điều tốc): Thiết bị an toàn có nhiệm vụ kiểm soát tốc độ của thang máy. Khi tốc độ vượt quá giới hạn cho phép, bộ điều tốc sẽ kích hoạt hệ thống phanh an toàn.
Interlock (Liên động cửa): Hệ thống an toàn đảm bảo cửa tầng và cửa cabin chỉ mở khi cabin đã dừng đỗ đúng vị trí tầng.
Sheave: Bánh xe hoặc ròng rọc.
Rope Gripper: Thiết bị giữ dây cáp, thường là một phần của hệ thống an toàn.
Jib Crane: Một loại cần cẩu nhỏ, có thể được sử dụng trong quá trình lắp đặt hoặc bảo trì các bộ phận nặng của thang máy.
Việc hiểu rõ các thuật ngữ này, cùng với các ký hiệu và thông số kỹ thuật, sẽ giúp bạn đọc và hiểu bản vẽ cấu tạo thang máy một cách chính xác và đầy đủ nhất.
