Bản vẽ cầu thang 2 vế là tài liệu kỹ thuật không thể thiếu, đóng vai trò kim chỉ nam cho quá trình thiết kế và thi công, đảm bảo công trình an toàn, thẩm mỹ và tuân thủ các quy định. Việc hiểu rõ bản vẽ này giúp kiến trúc sư, kỹ sư và cả gia chủ tối ưu hóa không gian sống, tránh sai sót tốn kém. Bài viết này sẽ cung cấp hướng dẫn chi tiết từ định nghĩa, các yếu tố cần lưu ý khi thiết kế, quy trình triển khai bản vẽ, đến các tiêu chuẩn và quy chuẩn áp dụng cho cầu thang 2 vế.
Trong phần nội dung chính, chúng ta sẽ đi sâu vào vai trò và cấu tạo của bản vẽ cầu thang 2 vế, các nguyên tắc thiết kế cốt lõi, quy trình thực hiện bản vẽ chi tiết bằng phần mềm chuyên dụng, cùng với những tiêu chuẩn, quy chuẩn xây dựng bắt buộc. Tiếp đó, phần nội dung bổ sung sẽ hướng dẫn cách đọc hiểu bản vẽ, cung cấp mẫu tham khảo, giới thiệu các biến thể cầu thang 2 vế phổ biến, gợi ý lựa chọn vật liệu và phong cách, cũng như những lưu ý quan trọng khi thi công dựa trên bản vẽ.
Bản Vẽ Cầu Thang 2 Vế Là Gì Và Tại Sao Cần Thiết?
Bản vẽ cầu thang 2 vế là một tập hợp các bản vẽ kỹ thuật chi tiết, mô tả đầy đủ cấu trúc, kích thước, hình dáng và thông tin thi công của loại cầu thang có một chiếu nghỉ chia làm hai vế. Vai trò của bản vẽ này là vô cùng quan trọng trong xây dựng nhà ở và các công trình, bởi nó là cơ sở pháp lý và kỹ thuật để đảm bảo mọi yếu tố từ an toàn, công năng đến thẩm mỹ đều được thực hiện đúng theo ý đồ thiết kế.

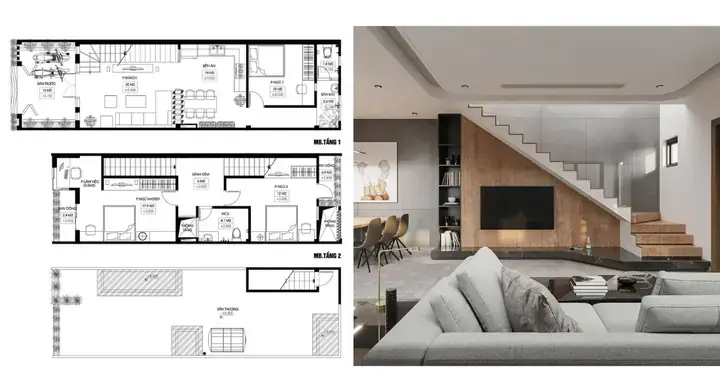

Các loại bản vẽ cơ bản bao gồm mặt bằng, mặt cắt và mặt đứng, mỗi loại cung cấp những thông tin kỹ thuật khác nhau. Bản vẽ mặt bằng thể hiện vị trí, hình dáng tổng thể của cầu thang trên mặt bằng sàn. Bản vẽ mặt cắt thể hiện chi tiết cấu tạo từng bộ phận, chiều cao, độ dốc và các liên kết. Bản vẽ mặt đứng biểu diễn hình dáng bên ngoài của cầu thang, các đường nét và tỷ lệ. Thông tin kỹ thuật thể hiện trên bản vẽ bao gồm kích thước chi tiết của từng bậc, chiều cao, chiều rộng, chiều dài vế thang, kích thước chiếu nghỉ, vật liệu dự kiến, và các chi tiết kết cấu quan trọng khác.
Có thể bạn quan tâm: Chi Phí Xây Nhà Tiền Chế Cấp 4 Mới Nhất 2026: Báo Giá Chi Tiết & Yếu Tố Ảnh Hưởng
Các Yếu Tố Cần Lưu Ý Khi Thiết Kế Bản Vẽ Cầu Thang 2 Vế
Việc thiết kế bản vẽ cầu thang 2 vế cần tuân thủ chặt chẽ các nguyên tắc để đảm bảo an toàn, tiện dụng và phù hợp với không gian kiến trúc. Đầu tiên, cần xác định đúng giản đồ bậc và áp dụng nguyên tắc thiết kế cầu thang theo Tiêu chuẩn Việt Nam (TCVN), đặc biệt là quy định về tỷ lệ chiều cao và chiều rộng bậc.
Thông số kỹ thuật quan trọng cần lưu ý bao gồm chiều rộng bậc (đảm bảo đủ cho việc di chuyển thoải mái, thông thường từ 700mm đến 1200mm), chiều cao bậc (đảm bảo không quá cao gây mỏi chân, phổ biến từ 150mm đến 180mm), chiều dài vế thang (phụ thuộc vào chiều cao tầng và độ dốc cho phép), và kích thước chiếu nghỉ (đảm bảo đủ rộng để quay đầu thoải mái, ít nhất bằng chiều rộng vế thang và không nhỏ hơn 600mm). Ngoài ra, yêu cầu về vật liệu và kết cấu cho cầu thang 2 vế cũng rất quan trọng. Cầu thang dạng bản thường sử dụng bê tông cốt thép, đòi hỏi tính toán kỹ lưỡng về độ dày bản và cốt thép chịu lực. Cầu thang có cốn thang (tường chịu lực đỡ bậc thang) cần tính toán tải trọng và khả năng chịu lực của cốn thang.
Quy Trình Triển Khai Bản Vẽ Chi Tiết Cầu Thang 2 Vế
Quy trình triển khai bản vẽ chi tiết cầu thang 2 vế thường bắt đầu bằng việc dựng mô hình trên các phần mềm kiến trúc chuyên dụng như AutoCAD hoặc Revit. Các bước thực hiện bao gồm xác định vị trí chính xác, dựng hình dạng và kích thước cơ bản theo yêu cầu thiết kế, sau đó triển khai chi tiết từng bộ phận.
Có thể bạn quan tâm: Gỗ Hương Nam Phi Bao Nhiêu Tiền 1 Khối? Bảng Giá Cập Nhật Mới Nhất
Cách triển khai bản vẽ chi tiết cho thang bộ và mũi bậc đòi hỏi sự tỉ mỉ, bao gồm việc thể hiện rõ ràng kích thước từng bậc thang, độ dày của bậc, hình dạng mũi bậc (vuông, bo tròn), và các chi tiết liên kết với tường hoặc lan can. Bên cạnh đó, việc thống kê khối lượng vật liệu (bê tông, cốt thép, vật liệu hoàn thiện) và lập dự toán chi phí (nếu có) là những bước quan trọng để kiểm soát ngân sách và kế hoạch thi công.
Tiêu Chuẩn & Quy Chuẩn Áp Dụng Cho Cầu Thang 2 Vế
Việc thiết kế và thi công cầu thang 2 vế tại Việt Nam phải tuân thủ chặt chẽ các tiêu chuẩn và quy chuẩn xây dựng quốc gia để đảm bảo an toàn và chất lượng công trình. Các tiêu chuẩn Việt Nam liên quan đến thiết kế cầu thang bao gồm TCVN 2737:2023 (Tải trọng và tác động) và TCVN 5574:2018 (Kết cấu bê tông và bê tông cốt thép – Tiêu chuẩn thiết kế).
Bên cạnh đó, các quy chuẩn xây dựng bắt buộc như QCVN 03:2022/BXD (Quy chuẩn kỹ thuật quốc gia về sản phẩm, hàng hóa nhóm 2 về an toàn bức xạ, an toàn cháy, an toàn điện, vật liệu xây dựng và sản phẩm, hàng hóa kính) cũng cần được áp dụng. Các yếu tố an toàn cần tuân thủ bao gồm độ dốc cầu thang phù hợp, chiều cao và chiều rộng bậc đồng nhất, chiều cao lan can đủ để ngăn ngừa té ngã, khoảng cách giữa các thanh lan can không quá rộng, và khả năng chịu lực của kết cấu cầu thang phải đảm bảo theo tính toán tải trọng.
Hướng Dẫn Đọc Và Hiểu Bản Vẽ Cầu Thang 2 Vế
Có thể bạn quan tâm: Gỗ Chuồn Là Gỗ Gì? Đặc Điểm, Ứng Dụng Và Phân Loại Nhóm Gỗ

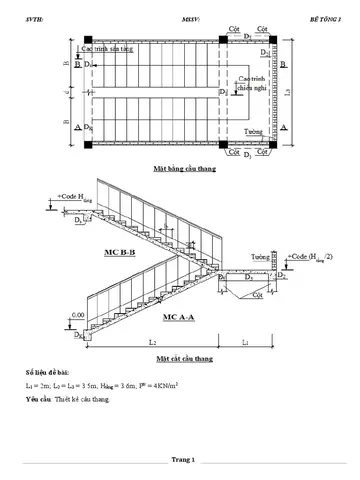

Để sử dụng hiệu quả bản vẽ cầu thang 2 vế, việc đọc hiểu các ký hiệu và thông số kỹ thuật là vô cùng cần thiết. Cách đọc mặt bằng, mặt cắt, mặt đứng và các ký hiệu kỹ thuật trên bản vẽ sẽ giúp hình dung rõ ràng cấu trúc không gian và chi tiết thi công. Mặt bằng cho biết vị trí cầu thang trong tổng thể ngôi nhà, hướng đi, và số bậc trên mỗi vế. Mặt cắt sẽ thể hiện chiều cao tầng, độ dốc, chiều cao và chiều rộng từng bậc, kích thước chiếu nghỉ, và chi tiết cấu tạo kết cấu. Mặt đứng thể hiện hình dáng tổng thể của cầu thang, đường nét và tỷ lệ.
Ý nghĩa của các thông số kích thước và cấu tạo chi tiết trên bản vẽ giúp người thi công biết chính xác từng bộ phận cần được thực hiện như thế nào. Chẳng hạn, các số ghi trên bậc thang thể hiện chiều cao và chiều rộng của bậc, các đường cắt thể hiện chi tiết cấu tạo bê tông, cốt thép, hay lớp hoàn thiện.
Tải Xuống Bản Vẽ Cầu Thang 2 Vế Mẫu
Việc tham khảo các mẫu bản vẽ cầu thang 2 vế có sẵn sẽ giúp bạn có cái nhìn trực quan hơn về cách trình bày thông tin và các chi tiết kỹ thuật. Dưới đây là một số nguồn tài liệu hoặc mẫu bản vẽ cầu thang 2 vế bạn có thể tải xuống để tham khảo. Các mẫu này thường có định dạng PDF hoặc DWG, cho phép bạn dễ dàng xem hoặc chỉnh sửa nếu cần.
Có thể bạn quan tâm: Giải Mã 12 Trực Trong Phong Thủy: Ý Nghĩa, Cách Tính Và Ứng Dụng Chọn Ngày
Việc xem xét nhiều mẫu khác nhau sẽ giúp bạn lựa chọn được phương án thiết kế phù hợp nhất với không gian và nhu cầu sử dụng của mình.
Các Loại Cầu Thang 2 Vế Phổ Biến Khác
Bên cạnh loại cầu thang 2 vế thẳng cơ bản, còn tồn tại nhiều biến thể khác nhau để phù hợp với các không gian và yêu cầu kiến trúc đa dạng. Giới thiệu về cầu thang 2 vế gấp khúc song song, loại này có hai vế thang song song với nhau, được ngăn cách bởi một chiếu nghỉ dài.
Cầu thang 2 vế chữ U cũng là một lựa chọn phổ biến, loại này có hai vế thang chạy song song nhưng quay đầu 180 độ ở chiếu nghỉ, tạo thành hình chữ U. Các biến thể của cầu thang 2 vế chữ U có thể bao gồm việc thay đổi tỷ lệ các vế thang hoặc hình dạng của chiếu nghỉ để tối ưu hóa không gian.
Lựa Chọn Vật Liệu & Phong Cách Cho Cầu Thang 2 Vế
Việc lựa chọn vật liệu và phong cách cho cầu thang 2 vế không chỉ ảnh hưởng đến tính thẩm mỹ mà còn cả độ bền và chi phí. Gợi ý về các vật liệu làm bậc phổ biến bao gồm bê tông cốt thép, gỗ tự nhiên, đá tự nhiên (granite, marble), gạch hoặc vật liệu composite. Vật liệu làm lan can có thể là sắt, inox, kính, gỗ hoặc nhôm đúc, trong khi tay vịn thường được làm từ gỗ, inox hoặc nhựa PVC cao cấp.
Kết hợp bản vẽ với yêu cầu thẩm mỹ nội thất là yếu tố quan trọng để tạo nên một không gian hài hòa. Ví dụ, trong phong cách hiện đại, bạn có thể chọn bậc thang bằng gỗ hoặc đá với lan can kính trong suốt. Với phong cách cổ điển, cầu thang gỗ với họa tiết chạm khắc tinh xảo hoặc lan can sắt uốn nghệ thuật sẽ tạo điểm nhấn.
Những Lưu Ý Khi Thi Công Cầu Thang 2 Vế Dựa Trên Bản Vẽ
Để đảm bảo chất lượng thi công cầu thang 2 vế đúng theo thiết kế, việc tuân thủ bản vẽ là điều kiện tiên quyết. Đầu tiên, cần kiểm tra kỹ bản vẽ trước khi thi công, đảm bảo tất cả các thông số, ký hiệu và chi tiết cấu tạo đều rõ ràng và không có mâu thuẫn. Sau đó, trong quá trình thi công, việc giám sát thi công theo đúng thiết kế là vô cùng quan trọng. Kỹ sư giám sát cần đảm bảo thợ thi công tuân thủ đúng kích thước, vật liệu, quy trình và các tiêu chuẩn kỹ thuật đã được phê duyệt trên bản vẽ.
