Để hiểu rõ về cấu trúc, quy trình lắp đặt và đảm bảo an toàn cho thang máy, việc nắm vững bản vẽ chi tiết là vô cùng quan trọng. Bản vẽ kỹ thuật không chỉ là tài liệu thiết kế mà còn là kim chỉ nam cho mọi công đoạn từ thi công, lắp đặt đến vận hành và bảo trì thang máy. Đây là bộ tài liệu cung cấp đầy đủ thông tin về kích thước, vật liệu, cơ cấu hoạt động và các thông số kỹ thuật cốt lõi, giúp người sử dụng, kỹ thuật viên và chủ đầu tư có cái nhìn toàn diện nhất.
Bài viết này sẽ đi sâu vào định nghĩa, cấu tạo của bản vẽ chi tiết thang máy, đồng thời cung cấp hướng dẫn cụ thể để bạn có thể đọc hiểu các thông tin quan trọng. Chúng ta sẽ cùng khám phá từng loại bản vẽ phổ biến, các thông số kỹ thuật then chốt cần chú ý và các loại thang máy thường đi kèm với bộ bản vẽ chi tiết.
Bản vẽ chi tiết thang máy là gì và bao gồm những gì?
Bản vẽ chi tiết thang máy là bộ tài liệu kỹ thuật chuyên sâu, thể hiện đầy đủ các thông số, kích thước, vật liệu và cách bố trí của từng bộ phận cấu thành nên một hệ thống thang máy hoàn chỉnh. Theo góc độ kỹ thuật, nó là bản mô tả trực quan và chính xác nhất, là cơ sở để các kỹ sư, kỹ thuật viên và nhà thầu triển khai thi công, lắp đặt theo đúng tiêu chuẩn an toàn và hiệu suất vận hành.
Một bộ bản vẽ chi tiết thang máy đầy đủ thường bao gồm các thành phần chính sau đây, mỗi thành phần cung cấp một góc nhìn và thông tin riêng biệt về hệ thống thang máy:
Khái niệm và mục đích của bản vẽ chi tiết thang máy
Bản vẽ kỹ thuật thang máy được hiểu là tập hợp các sơ đồ, mặt cắt, hình chiếu và ghi chú kỹ thuật, cho phép bất kỳ ai có chuyên môn đều có thể hình dung một cách rõ ràng cấu trúc, kích thước chính xác, cách bố trí không gian và mối liên hệ giữa các bộ phận của thang máy. Mục đích chính của nó là đảm bảo sự đồng bộ, chính xác trong quá trình sản xuất, lắp đặt, giảm thiểu sai sót, tối ưu hóa chi phí và quan trọng nhất là đảm bảo an toàn tuyệt đối cho người sử dụng. Bản vẽ này là ngôn ngữ chung giữa các bộ phận liên quan trong dự án thang máy.
Có thể bạn quan tâm: Báo Giá Thang Máy Tải Khách Chi Tiết Mới Nhất 2024
Các loại bản vẽ chi tiết thang máy phổ biến
Để có thể hiểu rõ toàn bộ hệ thống, bản vẽ chi tiết thang máy thường được chia thành nhiều loại khác nhau, tập trung vào từng khu vực hoặc bộ phận cụ thể:
- Bản vẽ hố thang (pit, giếng thang): Đây là bản vẽ mô tả chi tiết không gian chịu tải chính của thang máy, bao gồm kích thước, độ sâu hố pit, vị trí lắp đặt các ray dẫn hướng, hệ thống cáp và các bộ phận neo giữ. Bản vẽ này cực kỳ quan trọng để đảm bảo thang máy có đủ không gian vận hành an toàn và ổn định.
- Bản vẽ cabin thang máy: Bản vẽ này thể hiện cấu trúc, kích thước bên trong và bên ngoài của cabin, vật liệu hoàn thiện, cách bố trí đèn, nút bấm, tay vịn và các thiết bị an toàn khác trên cabin. Nó đảm bảo cabin không chỉ có tính thẩm mỹ mà còn đáp ứng các tiêu chuẩn về sức chứa và an toàn.
- Bản vẽ cửa thang máy (cánh cửa, khung cửa, cơ cấu đóng mở): Tập trung vào chi tiết thiết kế và cơ chế hoạt động của hệ thống cửa thang máy, bao gồm kích thước cánh cửa, kiểu mở (trượt ngang, trượt lên xuống), vật liệu, cơ cấu dẫn động, và các bộ phận an toàn như sensor.
- Bản vẽ phòng máy (nếu có): Đối với các loại thang máy truyền thống có phòng máy, bản vẽ này sẽ chỉ rõ vị trí lắp đặt máy kéo, tủ điện điều khiển, hệ thống phanh hãm, dây cáp, và các thiết bị phụ trợ khác. Nó đảm bảo không gian phòng máy đủ thoáng đãng, an toàn cho việc vận hành và bảo trì.
- Bản vẽ kết cấu tổng thể: Đây là bản vẽ bao quát toàn bộ hệ thống thang máy, thể hiện sự liên kết giữa các bộ phận như hố thang, cabin, phòng máy, hệ thống truyền động, và điểm neo giữ. Bản vẽ này giúp có cái nhìn hệ thống và đảm bảo tính tương thích giữa các thành phần.
Hướng dẫn cách đọc bản vẽ chi tiết thang máy
Việc đọc hiểu bản vẽ chi tiết thang máy là một kỹ năng quan trọng, đặc biệt hữu ích cho các kỹ sư giám sát thi công, chủ đầu tư muốn kiểm tra tiến độ, hoặc ngay cả người dùng muốn hiểu rõ hơn về hệ thống. Dưới đây là các bước cơ bản để bạn có thể tiếp cận và giải mã thông tin trên bản vẽ:

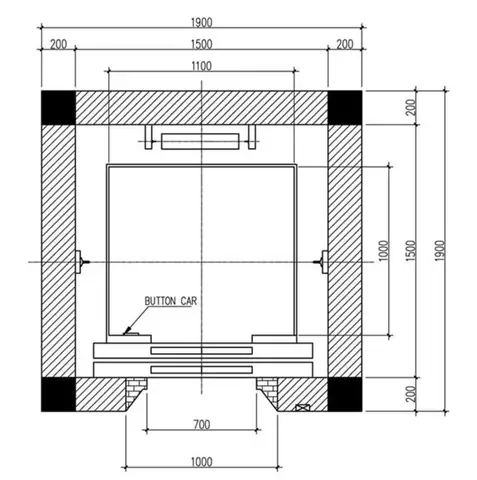

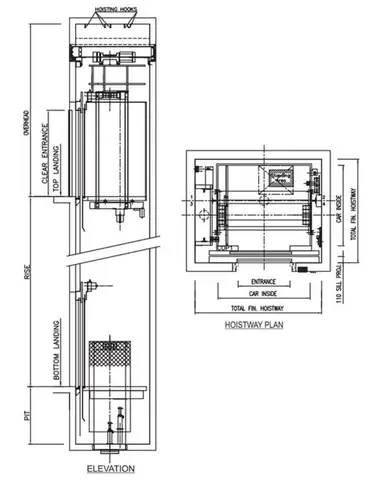

Đọc bản vẽ hố thang: Kích thước, độ sâu pit, kích thước khung ray
Khi xem bản vẽ hố thang, bạn cần tập trung vào các thông số kích thước chính như chiều rộng, chiều sâu của hố thang, cùng với chiều cao của từng tầng. Đặc biệt, lưu ý đến độ sâu của hố pit (khu vực dưới cùng của hố thang), đây là yếu tố quan trọng để lắp đặt các bộ phận an toàn và cơ cấu giảm chấn. Quan trọng không kém là vị trí và kích thước của các khung ray dẫn hướng, vì chúng quyết định sự di chuyển thẳng đứng và ổn định của cabin và đối trọng.
Có thể bạn quan tâm: Báo Giá Thang Máy Trục Vít Gia Đình: Chi Phí Lắp Đặt & Yếu Tố Ảnh Hưởng 2025
Đọc bản vẽ cabin và cửa thang máy: Kích thước, vật liệu, cơ cấu hoạt động
Đối với bản vẽ cabin, các thông số về kích thước bên trong (chiều rộng, chiều sâu, chiều cao) là yếu tố cốt lõi để xác định sức chứa và sự thoải mái. Bạn cũng cần chú ý đến loại vật liệu được sử dụng cho thành cabin, sàn, trần và các chi tiết trang trí. Với bản vẽ cửa thang máy, hãy xem xét kiểu cửa (mở cánh, trượt), cơ chế đóng mở (tự động, bán tự động), hệ thống sensor an toàn và các bộ phận cơ khí liên quan để đảm bảo cửa hoạt động trơn tru và an toàn.

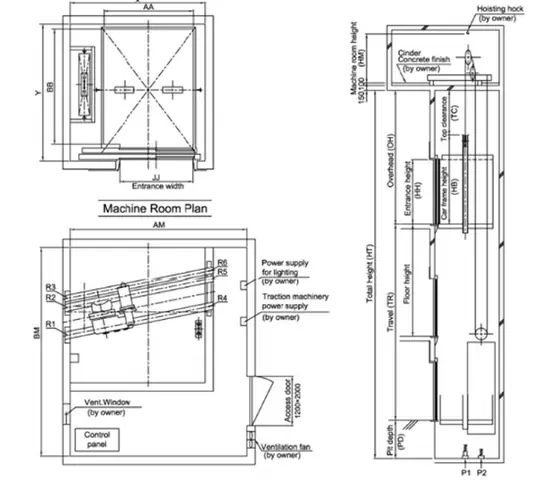

Đọc bản vẽ phòng máy (nếu có): Vị trí đặt máy kéo, tủ điện, hệ thống cứu hộ
Trong trường hợp thang máy có phòng máy, bản vẽ này sẽ giúp bạn xác định vị trí chính xác của máy kéo (động cơ), tủ điện điều khiển, hệ thống điều chỉnh tốc độ, và các thiết bị an toàn như phanh cơ khí. Bên cạnh đó, các chi tiết về lối ra vào phòng máy, hệ thống thông gió, chiếu sáng và quan trọng nhất là vị trí lắp đặt hệ thống cứu hộ tự động cũng cần được chú ý để đảm bảo khả năng vận hành và bảo trì dễ dàng, an toàn.
Các thông số kỹ thuật quan trọng cần lưu ý trên bản vẽ chi tiết thang máy
Bản vẽ chi tiết thang máy chứa đựng vô số thông số kỹ thuật, tuy nhiên, có một số yếu tố cốt lõi mà bất kỳ ai làm việc với bản vẽ này cũng cần nắm vững để đảm bảo hệ thống vận hành an toàn và hiệu quả.
Có thể bạn quan tâm: Báo Giá Thang Máy Thiên Nam Mới Nhất 2026: Cập Nhật Chi Tiết Cho Gia Đình & Công Trình
Kích thước hố thang và giếng thang
Kích thước hố thang và giếng thang là nền tảng cho toàn bộ hệ thống thang máy. Kích thước chuẩn xác, được ghi rõ trên bản vẽ, đảm bảo cabin có đủ không gian di chuyển mà không bị va chạm với thành giếng thang. Điều này không chỉ ảnh hưởng đến sự êm ái khi vận hành mà còn là yếu tố quyết định đến khả năng lắp đặt các thiết bị an toàn như ray dẫn hướng, cửa tầng và hệ thống cứu hộ. Một hố thang có kích thước không phù hợp có thể dẫn đến các vấn đề nghiêm trọng về an toàn và hiệu suất.
Độ sâu hố pit (pit depth)
Độ sâu hố pit, tức là khoảng không gian dưới cùng của hố thang, đóng vai trò cực kỳ quan trọng trong thiết kế thang máy. Hố pit không chỉ là nơi chứa các bộ phận như lò xo giảm chấn, bộ giảm tốc (nếu có), mà còn là không gian an toàn cho kỹ thuật viên làm việc khi cần bảo trì hoặc xử lý sự cố. Độ sâu hố pit được xác định dựa trên tốc độ thang máy và các tiêu chuẩn an toàn, ảnh hưởng trực tiếp đến chiều cao tổng thể của hố thang và chi phí xây dựng.
Chiều cao Overhead (OH) và chiều cao tầng
Chiều cao Overhead (OH) là khoảng cách từ sàn tầng trên cùng đến trần của giếng thang. Thông số này rất quan trọng vì nó xác định không gian để lắp đặt máy kéo, hệ thống giảm chấn, và cơ cấu an toàn khác. Tương tự, chiều cao tầng là khoảng cách từ sàn tầng này đến sàn tầng kế tiếp. Sự phối hợp chính xác giữa chiều cao OH, chiều cao tầng và các kích thước khác trên bản vẽ sẽ đảm bảo thang máy có thể dừng chính xác tại các tầng, đóng mở cửa an toàn và có đủ không gian cho các bộ phận cơ khí hoạt động.
Có thể bạn quan tâm: Báo Giá Thang Máy Nâng Hàng Chi Tiết: Cập Nhật Mới Nhất 2025-2026
Tải trọng, tốc độ và các thông số vận hành khác
Bản vẽ chi tiết cũng thể hiện các thông số vận hành cốt lõi của thang máy như tải trọng định mức (số kg hoặc số người thang máy có thể chở), tốc độ di chuyển (mét/giây hoặc mét/phút), và tần suất sử dụng. Các thông số này ảnh hưởng đến việc lựa chọn loại máy kéo, cáp tải, hệ thống điều khiển và vật liệu cấu tạo cabin. Hiểu rõ các thông số này giúp đảm bảo thang máy được thiết kế và lắp đặt phù hợp với nhu cầu sử dụng thực tế, tối ưu hóa hiệu suất và tuổi thọ của thiết bị.
Các loại thang máy thường có bản vẽ chi tiết
Mỗi loại thang máy, dù phục vụ mục đích sử dụng khác nhau, đều cần có bản vẽ chi tiết để đảm bảo quá trình thi công và vận hành diễn ra an toàn, hiệu quả. Sự khác biệt trong thiết kế và chức năng sẽ dẫn đến những điểm đặc thù trong bộ bản vẽ của từng loại.
Bản vẽ thang máy gia đình
Thang máy gia đình thường có kích thước nhỏ gọn, phục vụ nhu cầu di chuyển giữa các tầng trong nhà ở. Bản vẽ chi tiết cho loại thang máy này sẽ tập trung vào sự tối ưu hóa không gian, tính thẩm mỹ và sự đơn giản trong vận hành. Các thông số về kích thước cabin, hố thang thường được điều chỉnh để phù hợp với kiến trúc nhà ở, đồng thời vẫn đảm bảo các tiêu chuẩn an toàn cơ bản.
Bản vẽ thang máy kính
Thang máy kính nổi bật với thiết kế trong suốt, mang lại tầm nhìn bao quát và tính thẩm mỹ cao cho công trình. Bản vẽ chi tiết của thang máy kính sẽ chú trọng đặc biệt đến cấu trúc khung đỡ kính, phương pháp neo giữ kính an toàn, và hệ thống chiếu sáng để tôn lên vẻ đẹp của vật liệu. Các chi tiết về độ dày kính, loại kính cường lực, và cách xử lý các mối nối cũng là những điểm cần lưu ý.
Bản vẽ thang máy tải khách
Trong các tòa nhà thương mại, văn phòng, chung cư, thang máy tải khách đóng vai trò quan trọng trong việc vận chuyển người. Bản vẽ chi tiết của loại thang máy này sẽ yêu cầu các tiêu chuẩn kỹ thuật cao về tốc độ, khả năng chịu tải, tần suất hoạt động liên tục và các tính năng an toàn vượt trội. Bản vẽ cần thể hiện rõ ràng hệ thống điều khiển nhóm, hệ thống gọi tầng, và các biện pháp phòng ngừa sự cố để đảm bảo lưu thông hiệu quả và an toàn cho lượng lớn hành khách.
Bản vẽ thang máy tải hàng
Thang máy tải hàng được thiết kế đặc biệt để vận chuyển hàng hóa, đòi hỏi độ bền cao, khả năng chịu tải lớn và khả năng hoạt động trong môi trường công nghiệp. Bản vẽ chi tiết cho thang máy tải hàng sẽ tập trung vào kết cấu chịu lực mạnh mẽ, vật liệu chịu mài mòn, cơ cấu đóng mở cửa chắc chắn, và hệ thống an toàn để ngăn ngừa tai nạn lao động. Các thông số về tải trọng, kích thước hố thang và cabin sẽ được tính toán kỹ lưỡng để đáp ứng nhu cầu vận chuyển hàng hóa hiệu quả nhất.
