Hố pit thang máy là một bộ phận cấu tạo quan trọng, đóng vai trò nền tảng cho sự vận hành an toàn và hiệu quả của hệ thống thang máy. Việc thiết kế và thi công hố pit đúng theo các tiêu chuẩn kỹ thuật, đặc biệt là về kích thước và cấu tạo, là yếu tố quyết định đến tuổi thọ của thang máy cũng như sự an toàn cho người sử dụng. Bài viết này sẽ đi sâu vào định nghĩa, vai trò, các loại bản vẽ, kích thước tiêu chuẩn, cấu tạo chi tiết và những lưu ý quan trọng khi thiết kế, thi công hố pit thang máy.
Để hiểu rõ hơn về tầm quan trọng của hố pit, chúng ta sẽ cùng khám phá các khái niệm cốt lõi, các loại bản vẽ kỹ thuật phổ biến, các thông số kích thước cần thiết, cấu tạo kết cấu vững chắc, cùng với những lưu ý bổ sung để đảm bảo hệ thống thang máy hoạt động bền bỉ và an toàn.
Hố Pit Thang Máy Là Gì và Vai Trò Quan Trọng?
Hố pit thang máy là một không gian ngầm được đào hoặc xây dựng dưới mức sàn của tầng trệt, đóng vai trò là bộ phận tiếp nhận và hỗ trợ các thiết bị quan trọng của thang máy. Vai trò của nó không chỉ giới hạn ở việc chứa đựng các bộ phận cơ khí mà còn ảnh hưởng trực tiếp đến tính an toàn, độ bền và khả năng vận hành ổn định của toàn bộ hệ thống thang máy.
Định Nghĩa Hố Pit Thang Máy
Hố pit thang máy là một phần cấu trúc âm sàn, được xây dựng nằm dưới cùng của giếng thang. Đây là khu vực có chiều sâu nhất định so với mặt bằng tầng trệt, có nhiệm vụ chứa các thiết bị và bộ phận quan trọng cần thiết cho hoạt động của thang máy khi nó di chuyển xuống vị trí thấp nhất.
Vai Trò và Chức Năng Cốt Lõi
Có thể bạn quan tâm: Báo Giá Đá Ốp Thang Máy Mới Nhất 2026: Cập Nhật Đơn Giá & Mẫu Đẹp

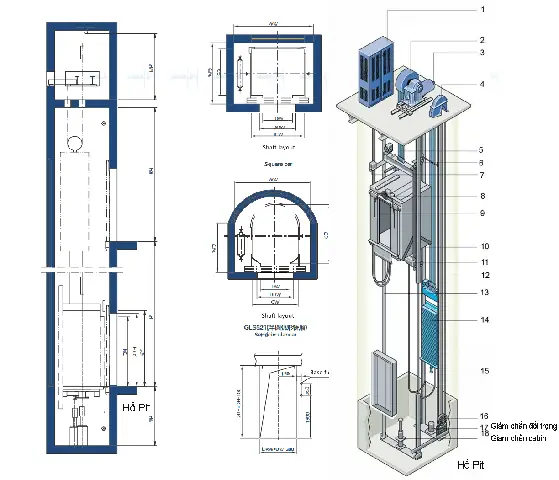

Hố pit thang máy đóng vai trò là nơi lắp đặt và bảo vệ các bộ phận cốt lõi, bao gồm bộ giảm chấn (buffer) để hấp thụ lực va đập khi thang máy di chuyển quá giới hạn, các đầu nối cáp tải, hệ thống phanh khẩn cấp, và các thiết bị kiểm soát khác. Sự bố trí hợp lý các bộ phận này trong hố pit không chỉ đảm bảo an toàn mà còn góp phần kéo dài tuổi thọ cho thang máy, hạn chế tối đa các hư hỏng do tác động từ bên ngoài hoặc rung động trong quá trình hoạt động. Một hố pit được thiết kế đúng tiêu chuẩn sẽ giảm thiểu tiếng ồn, tăng cường khả năng chống rung và đảm bảo thang máy vận hành êm ái, tin cậy.
Các Loại Bản Vẽ Hố Pit Thang Máy Phổ Biến
Để đảm bảo việc thi công hố pit thang máy diễn ra chính xác theo yêu cầu kỹ thuật, các bản vẽ chi tiết đóng vai trò vô cùng quan trọng. Chúng cung cấp thông tin cần thiết về kích thước, cấu trúc và bố trí các bộ phận. Trong số đó, bản vẽ mặt cắt dọc và mặt cắt ngang là hai loại phổ biến nhất, giúp kỹ sư và công nhân xây dựng hình dung rõ ràng về không gian hố pit.

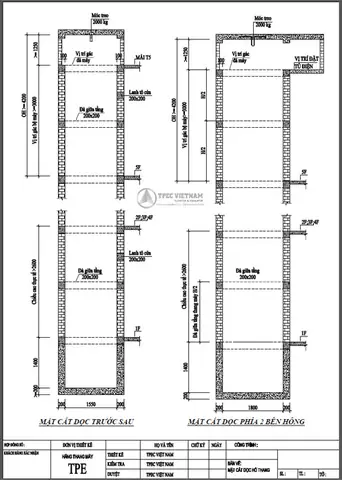

Bản Vẽ Mặt Cắt Dọc Hố Pit
Bản vẽ mặt cắt dọc thể hiện cấu trúc chiều sâu của hố pit, bao gồm toàn bộ chiều dài và chiều cao của không gian ngầm này. Các thông số quan trọng được thể hiện bao gồm độ sâu của hố pit tính từ mặt sàn tầng trệt xuống đáy, vị trí và kích thước của bộ giảm chấn, các điểm neo cáp hoặc các cấu trúc hỗ trợ khác nằm ở đáy hố pit. Hiểu rõ các thông số trên bản vẽ mặt cắt dọc giúp đảm bảo thang máy có đủ không gian an toàn để dừng lại ở vị trí thấp nhất, đồng thời cho phép lắp đặt hiệu quả các thiết bị an toàn quan trọng.

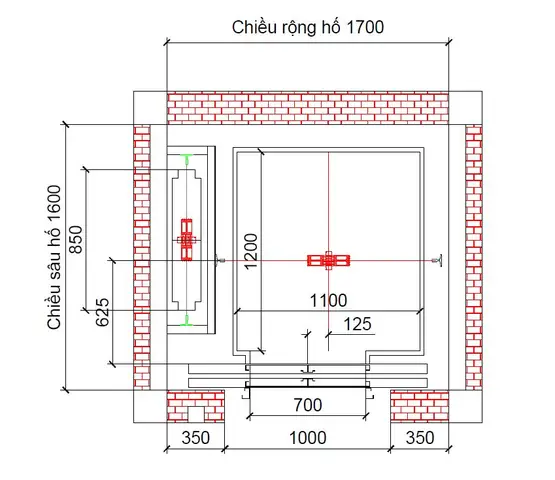

Bản Vẽ Mặt Cắt Ngang Hố Pit
Có thể bạn quan tâm: Báo Giá Thang Nâng Xe Máy 2024: Giá Chi Tiết & Loại Phổ Biến
Trái ngược với bản vẽ mặt cắt dọc, bản vẽ mặt cắt ngang tập trung vào kích thước chiều rộng và chiều sâu của hố pit tại một mặt cắt cụ thể. Nó mô tả hình dạng và kích thước của không gian hố pit theo chiều ngang, đảm bảo nó đủ rộng để chứa cabin thang máy, ray dẫn hướng, cửa thang máy và các bộ phận khác. Bản vẽ này cũng thể hiện khoảng cách an toàn cần thiết giữa cabin và thành hố pit, cũng như vị trí lắp đặt các thiết bị điều khiển bên trong hố pit. Thông số trên bản vẽ mặt cắt ngang giúp đảm bảo không gian đủ rộng rãi cho việc vận hành và bảo trì thang máy một cách thuận tiện.
Kích Thước Tiêu Chuẩn Của Hố Pit Thang Máy
Việc xác định kích thước tiêu chuẩn cho hố pit thang máy là vô cùng quan trọng, ảnh hưởng trực tiếp đến sự an toàn, hiệu quả vận hành và khả năng bảo trì. Các kích thước này thường tuân theo các tiêu chuẩn quốc tế và quy định của nhà sản xuất, tùy thuộc vào loại thang máy, tải trọng và tốc độ di chuyển.
Kích Thước Chiều Sâu (Độ Lớn) Hố Pit
Chiều sâu của hố pit thang máy là một trong những thông số kỹ thuật quan trọng nhất, thường dao động trong khoảng từ 1400mm đến 1500mm cho các loại thang máy chở khách thông dụng. Tuy nhiên, con số này có thể thay đổi đáng kể đối với các loại thang máy đặc biệt như thang máy tải hàng hoặc thang máy tốc độ cao. Độ sâu này được tính toán dựa trên kích thước của bộ giảm chấn, yêu cầu về khoảng không an toàn khi thang máy dừng ở vị trí thấp nhất, và đảm bảo không gian đủ rộng cho kỹ thuật viên thực hiện công việc bảo trì, sửa chữa.
Kích Thước Chiều Rộng và Chiều Dài Hố Pit
Kích thước chiều rộng và chiều dài của hố pit thang máy tỷ lệ thuận với kích thước của cabin thang máy, ray dẫn hướng và các thiết bị đi kèm. Thông thường, chiều rộng và chiều dài của hố pit sẽ lớn hơn kích thước bao ngoài của cabin thang máy một khoảng nhất định để đảm bảo đủ không gian hoạt động cho ray dẫn hướng, hệ thống cửa và khoảng cách an toàn với thành giếng thang. Bản vẽ kỹ thuật sẽ cung cấp chi tiết các thông số này, giúp đảm bảo quá trình lắp đặt ray dẫn hướng và cabin diễn ra chính xác, không bị cản trở.
Có thể bạn quan tâm: Báo Giá Thang Máy Tải Hàng Chi Tiết Theo Tải Trọng, Thương Hiệu Mới Nhất 2024
Cấu Tạo Kết Cấu Hố Pit Thang Máy
Cấu tạo của hố pit thang máy đòi hỏi sự chắc chắn, bền vững và khả năng chống thấm hiệu quả để đảm bảo an toàn, tuổi thọ cho hệ thống thang máy. Các yếu tố cấu tạo chính bao gồm vật liệu xây dựng, hệ thống chống thấm và thoát nước, cùng các chi tiết kỹ thuật khác như tay vịn, cáp điện và hệ thống giảm chấn.
Vật Liệu Xây Dựng Hố Pit
Vật liệu xây dựng phổ biến nhất cho hố pit thang máy là bê tông cốt thép. Cấu kiện bê tông với lớp cốt thép được bố trí hợp lý tạo nên một kết cấu vững chắc, có khả năng chịu được tải trọng lớn và các tác động từ hoạt động của thang máy. Yêu cầu về độ bền và khả năng chịu lực của vật liệu là cực kỳ quan trọng để đảm bảo hố pit không bị biến dạng, nứt vỡ trong suốt quá trình sử dụng, đặc biệt là dưới tác động của trọng lực và rung động.
Yêu Cầu Chống Thấm và Thoát Nước
Tầm quan trọng của việc chống thấm cho hố pit thang máy là không thể phủ nhận. Hố pit nằm dưới lòng đất, dễ bị ảnh hưởng bởi mạch nước ngầm, nước mưa hoặc nước thải sinh hoạt, có thể gây ăn mòn các bộ phận kim loại của thang máy, dẫn đến hư hỏng và giảm tuổi thọ. Các giải pháp chống thấm hiệu quả như sử dụng màng chống thấm, phụ gia chống thấm cho bê tông, hoặc sơn chống thấm chuyên dụng là rất cần thiết. Bên cạnh đó, việc thiết kế hệ thống thoát nước (nếu cần thiết) sẽ giúp loại bỏ lượng nước dư thừa, giữ cho hố pit luôn khô ráo.
Có thể bạn quan tâm: Báo Giá Thang Máy Mitsubishi 750kg: Cập Nhật Chi Tiết 2024 & Tư Vấn Lựa Chọn
Các Yếu Tố Kỹ Thuật Khác (Tay Vịn, Cáp Điện, Hệ Thống Giảm Chấn)
Trong hố pit thang máy, ngoài cấu trúc chính, còn có nhiều yếu tố kỹ thuật quan trọng khác. Tay vịn được lắp đặt trên thành hố pit để hỗ trợ kỹ thuật viên khi làm việc. Hệ thống cáp điện được đi âm hoặc dọc theo thành hố pit, đảm bảo cấp nguồn cho các thiết bị và hệ thống điều khiển. Đặc biệt, hệ thống giảm chấn (thường là lò xo hoặc cao su) được bố trí ở đáy hố pit, có nhiệm vụ hấp thụ năng lượng và giảm thiểu tác động khi thang máy di chuyển quá giới hạn dưới cùng, đóng vai trò then chốt trong việc đảm bảo an toàn cho hành khách trong trường hợp khẩn cấp.
Lưu Ý Quan Trọng Khi Thiết Kế và Thi Công Hố Pit Thang Máy
Việc thiết kế và thi công hố pit thang máy cần tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật để đảm bảo an toàn và hiệu quả vận hành lâu dài. Có nhiều điểm cần lưu ý, từ quy trình kiểm tra, bảo trì định kỳ đến mối liên hệ chặt chẽ giữa hố pit và các bộ phận khác của thang máy.
Quy Trình Kiểm Tra và Bảo Trì Hố Pit Định Kỳ
Tầm quan trọng của việc kiểm tra và bảo trì hố pit định kỳ không thể xem nhẹ. Các hạng mục cần kiểm tra bao gồm tình trạng chống thấm, hệ thống thoát nước (nếu có), sự cố định của ray dẫn hướng, tình trạng hoạt động của bộ giảm chấn, cũng như việc vệ sinh, loại bỏ bụi bẩn, rác thải tích tụ. Việc bảo trì thường xuyên giúp phát hiện sớm các hư hỏng tiềm ẩn, ngăn ngừa sự cố nghiêm trọng và kéo dài tuổi thọ cho hệ thống thang máy.
Mối Quan Hệ Giữa Hố Pit và Các Bộ Phận Khác Của Thang Máy
Hố pit có mối liên hệ mật thiết với các bộ phận khác của thang máy, đặc biệt là giếng thang và phòng máy (nếu có). Kích thước và cấu trúc của hố pit ảnh hưởng trực tiếp đến việc lắp đặt ray dẫn hướng cho cabin và đối trọng, cũng như vị trí của hệ thống cửa thang máy ở tầng trệt. Một thiết kế hố pit không chính xác có thể gây khó khăn hoặc thậm chí không thể lắp đặt thang máy, ảnh hưởng đến toàn bộ quá trình thi công công trình.
Hướng Dẫn Đọc Bản Vẽ Hố Pit Thang Máy Cơ Bản
Để đọc hiểu bản vẽ hố pit thang máy, người đọc cần nắm vững các ký hiệu kỹ thuật thông dụng, các loại đường nét và cách thể hiện kích thước. Các thông số như độ sâu, chiều rộng, chiều dài, cao độ, và khoảng cách an toàn cần được chú ý. Khi áp dụng bản vẽ vào thực tế thi công, cần đối chiếu kỹ lưỡng từng chi tiết để đảm bảo sự chính xác, tránh sai sót có thể gây ảnh hưởng đến an toàn và hiệu suất hoạt động của thang máy.
Bản Vẽ CAD Kết Cấu Hố Pit Thang Máy
Bản vẽ CAD (Computer-Aided Design) là công cụ hữu hiệu trong việc thiết kế kết cấu hố pit thang máy, đặc biệt là đối với các công trình phức tạp như chung cư, tòa nhà cao tầng, hoặc các dự án có yêu cầu kỹ thuật cao. Bản vẽ CAD cho phép mô phỏng 3D, tính toán chi tiết kết cấu, và tối ưu hóa không gian, đảm bảo sự chính xác tuyệt đối trong mọi khía cạnh thiết kế, từ đó tạo ra bản vẽ kỹ thuật hoàn chỉnh, phục vụ hiệu quả cho công tác thi công và lắp đặt thang máy.
