Bản vẽ thang máy Mitsubishi là tài liệu kỹ thuật cốt lõi, đóng vai trò nền tảng cho mọi quy trình từ thiết kế, thi công, lắp đặt đến vận hành và bảo trì. Việc hiểu rõ bản vẽ không chỉ giúp đảm bảo an toàn, hiệu suất hoạt động mà còn là yếu tố then chốt để tối ưu hóa chi phí và thời gian cho dự án thang máy của bạn. Bài viết này sẽ đi sâu vào khái niệm, các loại bản vẽ phổ biến, phân tích chi tiết các yếu tố quan trọng cũng như những lưu ý cần thiết khi làm việc với bản vẽ thang máy Mitsubishi.
Trong phần nội dung chính, chúng ta sẽ khám phá bản chất của bản vẽ thang máy Mitsubishi, tầm quan trọng không thể thiếu của nó trong mọi giai đoạn của một công trình thang máy. Tiếp đó, bài viết sẽ phân loại và mô tả chi tiết các loại bản vẽ thường gặp, giúp bạn dễ dàng nhận diện loại phù hợp với nhu cầu. Cuối cùng, chúng ta sẽ đi vào phân tích sâu các thành phần, ký hiệu và cách áp dụng bản vẽ vào thực tế xây dựng hố thang theo tiêu chuẩn Mitsubishi.
Bản Vẽ Thang Máy Mitsubishi Là Gì Và Tại Sao Cần Thiết?
Bản vẽ thang máy Mitsubishi là một bộ hồ sơ kỹ thuật chi tiết, thể hiện toàn bộ thông tin về cấu trúc, kích thước, thông số kỹ thuật, vị trí lắp đặt và cách thức vận hành của một hệ thống thang máy mang thương hiệu Mitsubishi. Nó không chỉ là bản thiết kế ban đầu mà còn là kim chỉ nam cho mọi hoạt động liên quan đến thang máy trong suốt vòng đời sản phẩm, từ giai đoạn thi công hố thang, lắp đặt các bộ phận cơ khí, điện, cho đến quá trình vận hành, kiểm định và bảo trì định kỳ.
Định nghĩa bản vẽ thang máy Mitsubishi
Một bản vẽ kỹ thuật thang máy Mitsubishi là một tập hợp các hình vẽ, sơ đồ và chú thích chi tiết, bao gồm mọi thông tin cần thiết để xây dựng và vận hành thang máy một cách chính xác và an toàn. Các thông tin này thường bao gồm: kích thước tổng thể của thang máy, kích thước chi tiết của từng bộ phận như cabin, cửa, hố thang, pit, OH (Overhead – khoảng cách từ sàn tầng trên cùng đến trần hố thang), ray dẫn hướng, đối trọng, máy kéo, hệ thống dây cáp, các thông số kỹ thuật về tải trọng, tốc độ, điện áp, công suất, cũng như sơ đồ đấu nối điện và hệ thống điều khiển.
Có thể bạn quan tâm: Vụ Sàm Sỡ Bé Gái Trong Thang Máy: Cập Nhật Thông Tin Pháp Lý Và Diễn Biến Mới Nhất
Vai trò của bản vẽ trong quy trình lắp đặt và vận hành
Bản vẽ đóng vai trò là chỉ dẫn kỹ thuật không thể thay thế trong suốt quá trình thi công và lắp đặt thang máy. Nó cung cấp lộ trình rõ ràng cho việc xây dựng hố thang với kích thước và dung sai chính xác, đảm bảo việc lắp đặt ray dẫn hướng song song và vuông góc, cũng như vị trí chính xác của cabin, đối trọng và máy kéo. Nhờ có bản vẽ, các bộ phận khác nhau của thang máy có thể được lắp ráp khớp nhau một cách hoàn hảo, hoạt động theo đúng thiết kế ban đầu và đạt được hiệu suất vận hành tối ưu cũng như tuân thủ các tiêu chuẩn an toàn nghiêm ngặt.
Các Loại Bản Vẽ Thang Máy Mitsubishi Phổ Biến
Khi tìm hiểu về thang máy Mitsubishi, bạn sẽ thường xuyên gặp các loại bản vẽ khác nhau, mỗi loại phục vụ cho một mục đích và loại hình thang máy cụ thể. Việc phân loại này giúp kỹ sư, nhà thầu và người sử dụng dễ dàng tiếp cận thông tin cần thiết, đảm bảo lựa chọn và thi công đúng loại thang máy phù hợp với công trình.
Bản Vẽ Thang Máy Gia Đình Mitsubishi
Bản vẽ thang máy gia đình Mitsubishi thường tập trung vào các thiết bị có tải trọng nhỏ, phục vụ cho nhu cầu di chuyển riêng tư trong các ngôi nhà, biệt thự hoặc căn hộ cao cấp. Đặc điểm nổi bật của các dòng thang máy này là thiết kế nhỏ gọn, yêu cầu diện tích lắp đặt không quá lớn và hoạt động êm ái, an toàn. Các thông số kỹ thuật điển hình trên bản vẽ sẽ bao gồm kích thước cabin phù hợp với số lượng người sử dụng ít (thường từ 3-5 người), kích thước hố thang tương ứng, độ sâu hố pít hợp lý và chiều cao OH không quá cao.
Có thể bạn quan tâm: Báo Giá Thang Máy Sanyo 2024: Chi Tiết Từng Loại & Yếu Tố Ảnh Hưởng

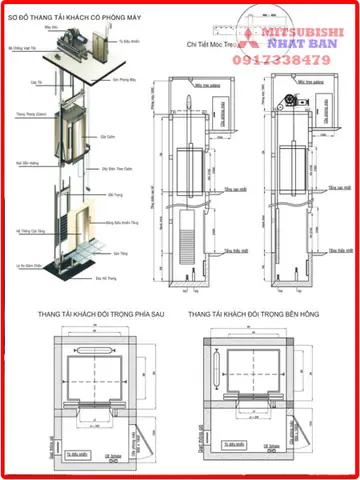

Bản Vẽ Thang Máy Tải Khách Mitsubishi
Đối với các công trình công cộng như tòa nhà văn phòng, trung tâm thương mại, khách sạn hay chung cư, bản vẽ thang máy tải khách Mitsubishi đóng vai trò cực kỳ quan trọng. Các loại thang máy này thường có tải trọng lớn hơn nhiều so với thang gia đình, yêu cầu kỹ thuật phức tạp hơn để đáp ứng lưu lượng di chuyển cao và liên tục. Bản vẽ cho thang máy tải khách sẽ chi tiết hóa các yêu cầu về kích thước hố thang rộng hơn, cabin lớn hơn, hệ thống máy kéo công suất cao, các tính năng an toàn nâng cao và yêu cầu về thiết kế hố thang cũng như kết cấu tòa nhà phải đảm bảo chịu lực tốt, đặc biệt đối với các tòa nhà cao tầng.
Bản Vẽ Thang Máy 350kg Mitsubishi

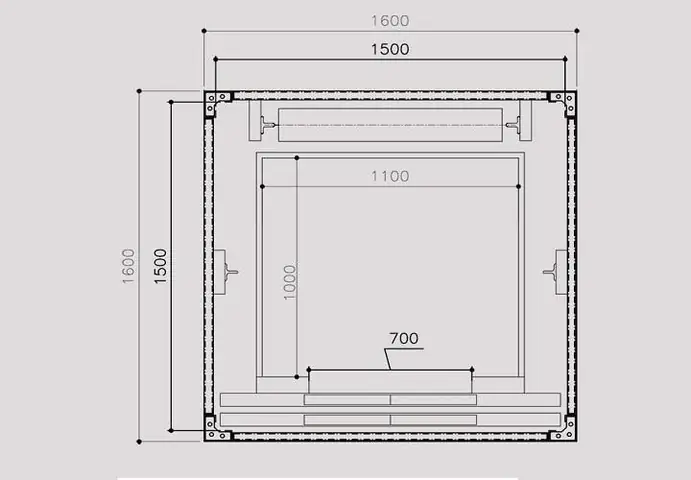

Thang máy tải trọng 350kg là một trong những dòng thang máy phổ biến nhất cho các công trình nhà ở có diện tích hạn chế hoặc các văn phòng nhỏ, nơi nhu cầu di chuyển không quá cao. Bản vẽ cho loại thang máy này thường cung cấp các thông số cụ thể, dễ hình dung. Ví dụ, kích thước cabin có thể là khoảng 1000mm (rộng) x 1200mm (sâu) x 2200mm (cao), với kích thước hố thang tương ứng khoảng 1600mm (rộng) x 1600mm (sâu). Bản vẽ cũng sẽ chi tiết hóa độ sâu hố pít và chiều cao OH cần thiết để đảm bảo lắp đặt an toàn và hiệu quả.
Phân Tích Chi Tiết Các Yếu Tố Trong Bản Vẽ Thang Máy Mitsubishi
Hiểu rõ các thành phần và ký hiệu trong bản vẽ thang máy Mitsubishi là chìa khóa để triển khai thi công chính xác và vận hành an toàn. Mỗi chi tiết trên bản vẽ đều mang một ý nghĩa kỹ thuật riêng, góp phần tạo nên một hệ thống thang máy hoạt động trơn tru, bền bỉ.
Có thể bạn quan tâm: Báo Giá Thang Máy Mitsubishi: Chi Tiết Cập Nhật 2026 & Tư Vấn Lựa Chọn
Kích Thước Hố Thang, Cabin và Các Thông Số Kỹ Thuật Quan Trọng

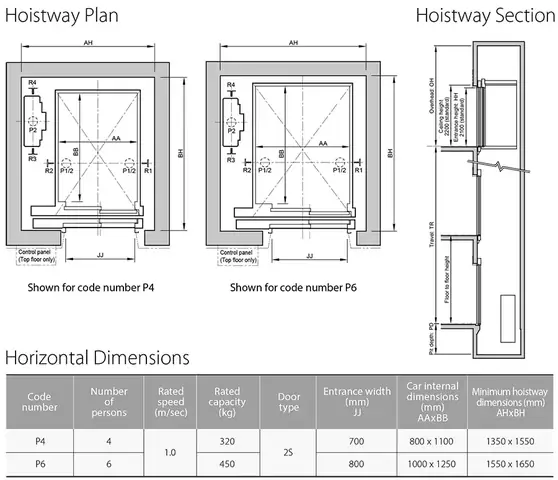

Các kích thước được ghi trên bản vẽ là yếu tố cốt lõi để xác định không gian lắp đặt và cấu trúc của thang máy. Kích thước hố thang (width x depth) là không gian khung bao quanh thang máy, bao gồm cả ray dẫn hướng và các bộ phận liên quan. Kích thước cabin (width x depth x height) là không gian bên trong mà người sử dụng tiếp cận. Hố pít (pit depth) là độ sâu đào dưới mặt sàn tầng thấp nhất để chứa các bộ phận như đối trọng, giảm chấn. OH (Overhead) là khoảng cách từ sàn tầng trên cùng đến điểm cao nhất của hố thang, nơi đặt máy kéo hoặc các thiết bị khác.
Ví dụ, đối với thang máy Mitsubishi tải trọng 450kg, kích thước hố thang có thể dao động khoảng 1600mm (rộng) x 1600mm (sâu), cabin khoảng 1100mm x 1400mm x 2200mm. Còn thang máy 350kg như đã đề cập, kích thước hố thang có thể là 1500mm x 1500mm, cabin 1000mm x 1200mm x 2200mm. Các thông số này có thể thay đổi tùy thuộc vào model cụ thể và yêu cầu của công trình.
Các Ký Hiệu Thường Gặp Trong Bản Vẽ Thang Máy
Bản vẽ kỹ thuật sử dụng hệ thống ký hiệu chuẩn hóa để biểu thị các bộ phận và chức năng khác nhau. Các ký hiệu thường gặp bao gồm: hình chữ nhật hoặc hình tròn biểu thị máy kéo (ví dụ: ký hiệu M cho Motor), đường thẳng song song biểu thị ray dẫn hướng (ký hiệu R), hình chữ nhật lớn biểu thị cabin, các đường nét đứt hoặc ký hiệu cửa biểu thị cửa tầng và cửa cabin, và các khối hình hộp với các ký hiệu phức tạp hơn là hệ thống điều khiển. Hiểu rõ ý nghĩa của các ký hiệu này giúp người đọc có thể hình dung một cách trực quan cấu trúc và cách các bộ phận kết nối, hoạt động với nhau.
Có thể bạn quan tâm: Báo Giá Thang Máy 450kg Chi Tiết & Kích Thước Tiêu Chuẩn Cập Nhật 2026
Bản Vẽ Thiết Kế Xây Dựng Hố Thang Theo Tiêu Chuẩn Mitsubishi
Để đảm bảo thang máy Mitsubishi hoạt động an toàn, ổn định và bền bỉ theo đúng tiêu chuẩn của nhà sản xuất, việc xây dựng hố thang phải tuân thủ nghiêm ngặt bản vẽ thiết kế. Bản vẽ này cung cấp thông tin chi tiết về kích thước, độ vuông góc, độ song song của các bức tường hố thang, vị trí và kích thước các lỗ chờ cho cửa thang, điểm neo giữ ray dẫn hướng, cũng như cấu trúc nền móng và sàn tầng. Tuân thủ đúng bản vẽ không chỉ giúp việc lắp đặt các bộ phận sau này diễn ra thuận lợi mà còn là yếu tố then chốt để đảm bảo an toàn cho người sử dụng và tuổi thọ của thang máy.
Lưu Ý Quan Trọng Khi Sử Dụng và Tìm Kiếm Bản Vẽ Thang Máy Mitsubishi
Việc sử dụng và tìm kiếm bản vẽ thang máy Mitsubishi đòi hỏi sự cẩn trọng và hiểu biết nhất định để đảm bảo lựa chọn đúng đắn và tối ưu hóa quá trình lắp đặt.
Thông Số Kỹ Thuật Chung Của Thang Máy Mitsubishi Nhật Bản
Thang máy Mitsubishi Nhật Bản nổi tiếng với chất lượng cao, độ bền bỉ và công nghệ tiên tiến. Các dòng sản phẩm của Mitsubishi có thể bao gồm thang máy nhập khẩu nguyên chiếc từ Nhật Bản hoặc các dòng được lắp ráp trong nước với công nghệ và linh kiện từ Mitsubishi. Thông số kỹ thuật chung của các dòng thang này thường được thể hiện rõ trên bản vẽ, bao gồm tải trọng, tốc độ, công suất tiêu thụ, loại động cơ, hệ thống điều khiển, và các tính năng an toàn. Các yếu tố như môi trường lắp đặt, tần suất sử dụng và yêu cầu về thẩm mỹ sẽ ảnh hưởng đến việc lựa chọn model và từ đó là lựa chọn bản vẽ phù hợp.
So Sánh Bản Vẽ Thang Máy Mitsubishi Với Các Thương Hiệu Khác
Mặc dù nguyên lý hoạt động cơ bản của thang máy là tương đồng, bản vẽ kỹ thuật của Mitsubishi thường có những đặc trưng riêng so với các thương hiệu khác như Fuji, Schindler hay Otis. Mitsubishi thường chú trọng vào sự tối ưu hóa không gian, hiệu quả năng lượng và độ tin cậy cao. Các ký hiệu, cách thức thể hiện kích thước hoặc các yêu cầu về kết cấu hố thang có thể có sự khác biệt nhỏ. Việc so sánh này giúp người dùng có cái nhìn toàn diện hơn về ưu điểm kỹ thuật và có thể đưa ra quyết định lựa chọn thương hiệu dựa trên nhu cầu và tiêu chuẩn của công trình.
Lựa Chọn Thang Máy Gia Đình Mitsubishi Phù Hợp Dựa Trên Bản Vẽ
Để lựa chọn được loại thang máy gia đình Mitsubishi phù hợp, việc tham khảo bản vẽ là bước không thể thiếu. Bản vẽ sẽ cung cấp thông tin chi tiết về diện tích hố thang cần thiết, chiều cao OH, độ sâu pít. Dựa vào kích thước thực tế của công trình, bạn có thể đối chiếu với các thông số trên bản vẽ để xác định loại thang máy có cabin và hố thang phù hợp nhất. Ví dụ, nếu không gian hạn chế, bạn có thể tìm hiểu các model thang máy có hố thang nhỏ gọn. Bản vẽ cũng giúp bạn hình dung và lên kế hoạch xây dựng không gian lắp đặt thang máy một cách tối ưu, tránh các điều chỉnh phát sinh tốn kém.
Tài Nguyên Tham Khảo Bản Vẽ Thang Máy Mitsubishi
Để tìm kiếm bản vẽ thang máy Mitsubishi, các nguồn thông tin đáng tin cậy bao gồm:
- Nhà cung cấp và đại lý chính thức: Đây là nguồn cung cấp bản vẽ chính xác và cập nhật nhất cho các model thang máy Mitsubishi. Họ sẽ cung cấp bản vẽ chi tiết theo yêu cầu của dự án.
- Các trang tư vấn kỹ thuật uy tín: Một số website chuyên về thang máy hoặc xây dựng có thể đăng tải các mẫu bản vẽ tham khảo hoặc thông tin kỹ thuật hữu ích.
- Diễn đàn kỹ thuật và cộng đồng xây dựng: Nơi các kỹ sư, kiến trúc sư chia sẻ kinh nghiệm và trao đổi thông tin, đôi khi có thể tìm thấy các bản vẽ hoặc sơ đồ liên quan.
- Tài liệu kỹ thuật của nhà sản xuất: Các catalog hoặc tài liệu hướng dẫn lắp đặt của Mitsubishi thường đi kèm với các bản vẽ kỹ thuật cơ bản.
