Bản vẽ thang máy đóng vai trò là ngôn ngữ kỹ thuật chung, định hình mọi khía cạnh từ thiết kế an toàn đến quá trình thi công và bảo trì sau này. Việc hiểu rõ các loại bản vẽ và cách đọc chúng không chỉ giúp đảm bảo sự vận hành chính xác, an toàn cho thang máy mà còn là cơ sở vững chắc cho mọi quyết định liên quan đến công trình. Bài viết này sẽ đi sâu vào định nghĩa, tầm quan trọng, các loại bản vẽ phổ biến, cách đọc ký hiệu cũng như những lưu ý đặc biệt cho thang máy gia đình.
Trong nội dung chính, chúng ta sẽ khám phá bản vẽ thang máy là gì và tại sao nó lại quan trọng trong mọi dự án. Tiếp đó, bài viết sẽ phân loại và mô tả chi tiết các loại bản vẽ thang máy thường gặp như bản vẽ hố thang, cabin, sơ đồ điện và phòng máy. Để giúp bạn đọc hiểu sâu hơn, chúng tôi sẽ hướng dẫn cách đọc các ký hiệu và thông số kỹ thuật trên bản vẽ. Cuối cùng, các yếu tố cần cân nhắc khi lựa chọn bản vẽ cho thang máy gia đình cũng sẽ được trình bày.
Bản vẽ thang máy là gì và tầm quan trọng của nó?
Bản vẽ thang máy là một tài liệu kỹ thuật cốt lõi, tập hợp các hình ảnh, ký hiệu và thông số chi tiết, đóng vai trò như bản thiết kế chi tiết cho toàn bộ hệ thống thang máy, từ cấu trúc cơ bản đến các bộ phận vận hành. Nó không chỉ là một bản phác thảo mà còn là kim chỉ nam cho kỹ sư, kiến trúc sư và công nhân xây dựng trong suốt quá trình từ thiết kế, thi công, lắp đặt, vận hành cho đến bảo trì, sửa chữa, đảm bảo mọi yếu tố kỹ thuật, an toàn và thẩm mỹ đều được đáp ứng.
Định nghĩa bản vẽ thang máy
Bản vẽ thang máy được hiểu là một bộ tài liệu kỹ thuật bao gồm các bản vẽ chi tiết, sơ đồ, biểu đồ và các thông số kỹ thuật được quy chuẩn hóa, thể hiện đầy đủ cấu trúc, nguyên lý hoạt động, kích thước, vật liệu của từng bộ phận cũng như cách chúng liên kết với nhau trong một hệ thống thang máy hoàn chỉnh. Đây là sản phẩm cuối cùng của quá trình thiết kế kỹ thuật, là cơ sở để xin phép thi công và thực hiện lắp đặt.
Tại sao bản vẽ thang máy lại quan trọng?
Bản vẽ thang máy giữ vai trò thiết yếu trong mọi dự án liên quan đến thang máy vì nhiều lý do quan trọng.
Đảm bảo đúng tiêu chuẩn kỹ thuật và an toàn vận hành là yếu tố hàng đầu. Bản vẽ cung cấp các thông số chính xác về tải trọng, tốc độ, kích thước, vật liệu, tuân thủ các quy chuẩn an toàn quốc gia và quốc tế, từ đó ngăn ngừa rủi ro sự cố, đảm bảo an toàn tuyệt đối cho người sử dụng.
Bản vẽ còn giúp đơn giản hóa quá trình thi công, lắp đặt. Với thông tin minh bạch và chi tiết, các nhà thầu, kỹ sư có thể dễ dàng hình dung, lập kế hoạch và triển khai công việc một cách hiệu quả, tiết kiệm thời gian và nguồn lực.
Việc hỗ trợ bảo trì, sửa chữa sau này cũng là một lợi ích không nhỏ. Khi có sự cố hoặc cần nâng cấp, bản vẽ sẽ là tài liệu tham khảo quý giá, giúp kỹ thuật viên nhanh chóng xác định vị trí vấn đề, linh kiện cần thay thế và phương án sửa chữa tối ưu, giảm thiểu thời gian gián đoạn hoạt động.
Có thể bạn quan tâm: Báo Giá Thang Máy Gia Đình & Công Nghiệp Mới Nhất 2026 | Cập Nhật Chi Tiết
Cuối cùng, bản vẽ thang máy là cơ sở pháp lý quan trọng cho việc xin cấp phép xây dựng hoặc nghiệm thu công trình. Các cơ quan quản lý dựa vào bản vẽ để đánh giá tính khả thi, tuân thủ quy định và cấp phép hoạt động, hoặc để nghiệm thu sau khi công trình hoàn thành.
Các loại bản vẽ thang máy phổ biến
Việc phân loại các loại bản vẽ thang máy giúp người đọc có cái nhìn tổng quan và dễ dàng nhận diện từng loại tài liệu kỹ thuật chuyên biệt. Mỗi bản vẽ tập trung vào một khía cạnh cụ thể của hệ thống thang máy, từ kết cấu hố thang đến nội thất cabin và hệ thống điện điều khiển.
Bản vẽ thiết kế hố thang máy
Bản vẽ thiết kế hố thang máy là tài liệu quan trọng hàng đầu, tập trung mô tả chi tiết kiến trúc và kết cấu của không gian mà thang máy sẽ di chuyển.
Nó bao gồm các thông số cụ thể về kích thước tổng thể của giếng thang, chiều sâu hố pit (phần không gian dưới cùng của hố thang), chiều cao tầng, khoảng cách từ tường đến ray dẫn hướng, vật liệu xây dựng hố thang, vị trí lắp đặt cửa thang và các yêu cầu kết cấu khác để đảm bảo sự ổn định và an toàn cho toàn bộ hệ thống. Bản vẽ này là cơ sở để kiến trúc sư và kỹ sư xây dựng thực hiện công tác nền móng và kết cấu.
Bản vẽ kỹ thuật cabin thang máy
Bản vẽ kỹ thuật cabin thang máy cung cấp thông tin chi tiết về phần không gian mà hành khách sẽ sử dụng.
Bản vẽ này mô tả cấu tạo, kích thước cụ thể của cabin, bao gồm chiều rộng, chiều sâu, chiều cao, vật liệu sử dụng cho vách cabin, sàn, trần, cửa cabin, cũng như hệ thống treo cabin. Thông tin về hệ thống cửa cabin, bao gồm loại cửa (ví dụ: cửa tự động, cửa cánh), tốc độ đóng mở, và cơ chế hoạt động cũng được trình bày rõ ràng. Bản vẽ này đảm bảo tính thẩm mỹ, tiện nghi và an toàn cho người sử dụng.
Bản vẽ sơ đồ điện thang máy
Bản vẽ sơ đồ điện thang máy là tài liệu phức, minh họa toàn bộ hệ thống điện và điều khiển của thang máy.
Có thể bạn quan tâm: Hướng Dẫn Thiết Kế Thang Máy Gia Đình: Từ A-z Cùng Bản Vẽ Chuẩn
Nó trình bày chi tiết cách bố trí, kết nối của dây điện, bảng điều khiển chính (biến tần, bộ điều khiển), các nút bấm trên cabin và tại các tầng, các cảm biến an toàn (ví dụ: cảm biến cửa, cảm biến quá tải), hệ thống chiếu sáng, quạt thông gió, cũng như các chức năng điều khiển khác. Bản vẽ này giúp kỹ thuật viên điện hiểu rõ nguyên lý hoạt động, dễ dàng lắp đặt, khắc phục sự cố và thực hiện bảo trì hệ thống điện.
Bản vẽ bố trí phòng máy (nếu có)
Đối với các loại thang máy có phòng máy, bản vẽ này thể hiện chi tiết cách bố trí các thiết bị chính trong khu vực này.
Bản vẽ này cho thấy vị trí lắp đặt máy kéo (động cơ kéo), tủ điện điều khiển, hệ thống phanh, puli, và các thiết bị phụ trợ khác như máy bơm dầu (đối với thang thủy lực). Nó cũng bao gồm các thông số về kích thước phòng máy, lối ra vào, hệ thống thông gió và chiếu sáng, đảm bảo không gian đủ rộng rãi, thông thoáng và an toàn cho việc vận hành, bảo trì các thiết bị.
Hướng dẫn đọc hiểu các ký hiệu và thông số trên bản vẽ thang máy
Để có thể làm việc hiệu quả với bản vẽ thang máy, việc nắm vững các ký hiệu kỹ thuật và ý nghĩa của các thông số là điều cần thiết.
Các ký hiệu kỹ thuật thường gặp
Các ký hiệu kỹ thuật trên bản vẽ thang máy là một hệ thống quy ước chung, giúp biểu đạt các bộ phận, chức năng một cách ngắn gọn và trực quan.
Một số ký hiệu phổ biến bao gồm: ký hiệu mũi tên chỉ hướng di chuyển lên/xuống của cabin, ký hiệu cánh cửa (cửa mở, cửa đóng), ký hiệu ray dẫn hướng (đường ray cabin bám vào), ký hiệu các loại cảm biến an toàn (cửa, quá tải, giới hạn hành trình), ký hiệu máy kéo, ký hiệu bộ điều khiển. Việc hiểu rõ các ký hiệu này giúp người xem nhanh chóng nhận diện và hiểu được các thành phần cũng như chức năng của chúng trên bản vẽ.
Ý nghĩa của các thông số kỹ thuật quan trọng
Các thông số kỹ thuật trên bản vẽ cung cấp những dữ liệu cụ thể, định lượng cho từng bộ phận và chức năng của thang máy.
Có thể bạn quan tâm: Thang Máy Ngoài Trời: Định Nghĩa, Lợi Ích Và Chi Phí Lắp Đặt Chi Tiết
Các thông số quan trọng bao gồm:
Tải trọng: Khối lượng tối đa mà thang máy có thể chở (ví dụ: 350kg, 450kg, 630kg).
Tốc độ: Vận tốc di chuyển của cabin (ví dụ: 0.2m/s, 0.4m/s, 1m/s).
Kích thước cabin: Chiều rộng, chiều sâu, chiều cao bên trong cabin.
Kích thước hố thang: Kích thước tổng thể của giếng thang (chiều rộng, chiều sâu).
Độ sâu pit: Khoảng cách từ mặt sàn tầng trệt đến đáy hố thang.
Chiều cao tầng: Khoảng cách từ sàn tầng này đến sàn tầng kế tiếp.
Hành trình: Tổng quãng đường di chuyển của thang máy từ tầng thấp nhất đến tầng cao nhất.
Kích thước cửa thang: Chiều rộng và chiều cao thông thủy của cửa cabin và cửa tầng.
Hiểu rõ các thông số này giúp đánh giá khả năng đáp ứng nhu cầu sử dụng, tính phù hợp với không gian lắp đặt và đảm bảo hiệu suất vận hành.
Cách phân tích bố cục bản vẽ
Để có cái nhìn toàn diện về hệ thống thang máy, việc phân tích bố cục của bản vẽ là rất quan trọng.

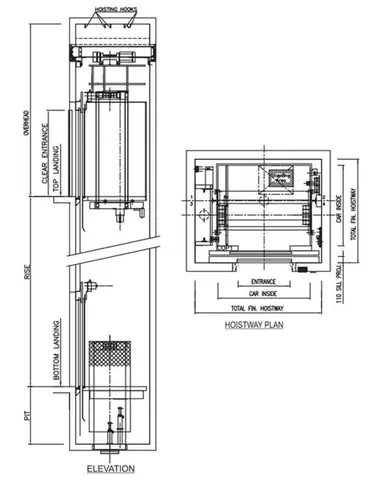

Một bản vẽ kỹ thuật thang máy thường bao gồm các mặt bằng, mặt đứng và mặt cắt.
Mặt bằng: Thể hiện cách bố trí thang máy trên một mặt phẳng ngang, bao gồm vị trí cửa tầng, kích thước cabin, hố thang và phòng máy (nếu có).
Mặt đứng: Minh họa hình chiếu trực diện của thang máy, hiển thị chiều cao, vị trí các tầng, cửa thang, và các chi tiết kiến trúc liên quan.
Mặt cắt: Cắt ngang hoặc dọc qua hệ thống thang máy để thể hiện cấu trúc bên trong, các bộ phận cơ khí, điện, ray dẫn hướng, đối trọng, máy kéo, và cách chúng tương tác với nhau.
Bằng cách xem xét kết hợp cả ba loại mặt này, bạn có thể xây dựng một hình dung không gian ba chiều đầy đủ về thang máy.
Các yếu tố cần lưu ý khi xem xét bản vẽ thang máy gia đình
Khi xem xét bản vẽ thang máy cho mục đích sử dụng trong gia đình, có những yếu tố đặc thù cần được ưu tiên.
Kích thước tiêu chuẩn cho thang máy gia đình
Thang máy gia đình thường có kích thước nhỏ gọn hơn so với thang máy công cộng, phù hợp với không gian hạn chế và nhu cầu sử dụng ít người.
Có thể bạn quan tâm: Nút Bấm Thang Máy: Ký Hiệu, Chức Năng Và Hướng Dẫn Sử Dụng Chi Tiết
Các kích thước tiêu chuẩn phổ biến thường gặp trên bản vẽ cho thang máy gia đình bao gồm:
Tải trọng 350kg: Thường có kích thước cabin khoảng 1000mm (rộng) x 1200mm (sâu) x 2100mm (cao), phù hợp cho 3-4 người.
Tải trọng 450kg: Có thể có kích thước cabin khoảng 1100mm (rộng) x 1300mm (sâu) x 2100mm (cao), phục vụ khoảng 4-6 người.
Kích thước hố thang và cửa thang cũng sẽ tương ứng với các kích thước cabin này.
Yêu cầu về không gian lắp đặt (hố thang, pit)
Việc lắp đặt thang máy gia đình đòi hỏi các điều kiện về không gian cụ thể, được thể hiện rõ trên bản vẽ.
Yêu cầu quan trọng nhất là diện tích hố thang, phải đủ rộng và sâu để chứa cabin, ray dẫn hướng, đối trọng và các bộ phận cơ khí khác. Chiều sâu hố pit cũng cần được tính toán cẩn thận để đảm bảo an toàn khi cabin dừng ở tầng thấp nhất. Chiều cao OH (Overhead) – khoảng không gian từ sàn tầng trên cùng đến trần hố thang – cũng là một yếu tố cần lưu ý, đặc biệt đối với các loại thang không có phòng máy. Bản vẽ sẽ cung cấp các kích thước chi tiết về các yếu tố này.
Sự khác biệt giữa các loại thang máy gia đình trên bản vẽ
Các loại thang máy gia đình có thể khác nhau về nguyên lý hoạt động, và sự khác biệt này thường được thể hiện trên bản vẽ.
- Thang máy trục vít: Hoạt động dựa trên nguyên lý trục vít và đai ốc, thường có cấu trúc đơn giản, không cần hố pit sâu, phù hợp với không gian nhỏ. Bản vẽ sẽ thể hiện rõ cơ cấu trục vít và đai ốc.
- Thang máy thủy lực: Sử dụng hệ thống piston và dầu thủy lực để nâng hạ cabin, ít yêu cầu về chiều cao OH nhưng cần không gian đặt máy bơm và bình dầu. Bản vẽ sẽ cho thấy hệ thống piston, bơm, và các đường ống thủy lực.
- Thang máy cáp kéo (traction elevator): Phổ biến nhất, sử dụng cáp thép và động cơ điện, yêu cầu hố pit và OH tiêu chuẩn. Bản vẽ sẽ thể hiện máy kéo, đối trọng, và hệ thống puli.
Hiểu được sự khác biệt này giúp lựa chọn loại thang máy phù hợp nhất với điều kiện không gian và ngân sách của gia đình.
Làm thế nào để tải và xem bản vẽ thang máy (định dạng CAD)?
Nhu cầu truy cập và sử dụng các tệp bản vẽ kỹ thuật thang máy ở định dạng chuyên nghiệp là khá phổ biến, đặc biệt đối với các kỹ sư, kiến trúc sư hoặc người có kiến thức chuyên môn.
Các định dạng bản vẽ thang máy phổ biến
Các bản vẽ kỹ thuật, bao gồm cả bản vẽ thang máy, thường được lưu trữ dưới các định dạng file chuyên dụng để đảm bảo tính chính xác và khả năng chỉnh sửa.
Các định dạng phổ biến nhất cho bản vẽ kỹ thuật là DWG và DXF.
DWG (Drawing): Đây là định dạng file gốc và phổ biến nhất của phần mềm AutoCAD, chứa đựng đầy đủ thông tin về bản vẽ, bao gồm cả các đối tượng đồ họa vector và dữ liệu thuộc tính.
DXF (Drawing Interchange Format): Là một định dạng mở, được phát triển bởi Autodesk, cho phép trao đổi dữ liệu bản vẽ giữa các phần mềm CAD khác nhau. Nó cũng được sử dụng rộng rãi để xem hoặc chuyển đổi các tệp CAD.
Phần mềm cần thiết để đọc bản vẽ CAD
Để mở và xem các tệp bản vẽ ở định dạng DWG hoặc DXF, bạn cần sử dụng các phần mềm chuyên dụng cho thiết kế đồ họa kỹ thuật.
Phần mềm phổ biến và mạnh mẽ nhất là AutoCAD của Autodesk. Tuy nhiên, nếu bạn chỉ có nhu cầu xem bản vẽ mà không cần chỉnh sửa, có nhiều trình xem CAD miễn phí khác cũng có thể hỗ trợ tốt, ví dụ như Autodesk DWG TrueView, DraftSight, hoặc các ứng dụng xem CAD trực tuyến. Các phần mềm này cho phép phóng to, thu nhỏ, xoay bản vẽ và đo đạc các kích thước cơ bản.
Nguồn tham khảo và tải bản vẽ thang máy
Việc tìm kiếm các mẫu bản vẽ thang máy có thể thực hiện qua nhiều kênh khác nhau, tùy thuộc vào mục đích sử dụng.
Các nhà sản xuất và cung cấp thang máy uy tín thường có sẵn các mẫu bản vẽ kỹ thuật chi tiết trên website của họ, phục vụ cho việc tư vấn và thiết kế. Bên cạnh đó, các diễn đàn kỹ thuật, cộng đồng chuyên ngành xây dựng hoặc các trang web chia sẻ tài liệu thiết kế cũng có thể là nguồn tham khảo hữu ích. Tuy nhiên, cần lưu ý kiểm tra tính chính xác và phù hợp của các bản vẽ tải về.
Lưu ý khi sử dụng bản vẽ tải về
Khi sử dụng các bản vẽ thang máy được tải về từ internet, có một số điểm quan trọng bạn cần ghi nhớ để đảm bảo an toàn và tuân thủ pháp lý.
Trước hết, cần xem xét vấn đề bản quyền. Nhiều bản vẽ có thể thuộc sở hữu trí tuệ của nhà sản xuất hoặc đơn vị thiết kế. Việc sử dụng không đúng mục đích hoặc không có sự cho phép có thể vi phạm bản quyền. Thứ hai, cần kiểm tra tính chính xác và mức độ cập nhật của bản vẽ. Bản vẽ có thể đã lỗi thời hoặc không phù hợp với tiêu chuẩn hiện hành tại địa phương. Cuối cùng, luôn khuyến khích việc tham khảo ý kiến của các chuyên gia kỹ thuật có kinh nghiệm trước khi áp dụng bất kỳ bản vẽ nào vào thực tế thi công, bởi họ có thể đưa ra những điều chỉnh cần thiết dựa trên điều kiện cụ thể của công trình và các quy định pháp luật.
