Bản vẽ thiết kế điện nhà biệt thự đóng vai trò là kim chỉ nam không thể thiếu, định hướng toàn bộ quá trình thi công hệ thống điện, đảm bảo sự an toàn, tiện nghi và thẩm mỹ cho không gian sống đẳng cấp. Hiểu rõ tầm quan trọng và cách đọc bản vẽ này sẽ giúp gia chủ tránh được những rủi ro tiềm ẩn, tối ưu hóa công năng sử dụng và kiến tạo một ngôi nhà thông minh, hiện đại.
Bài viết này sẽ đi sâu vào định nghĩa, vai trò cốt lõi và các yếu tố cấu thành một bản vẽ thiết kế điện biệt thự chuẩn mực. Tiếp đó, chúng ta sẽ cùng khám phá cách đọc hiểu chi tiết từng thành phần trên bản vẽ, từ mặt bằng bố trí điện, sơ đồ nguyên lý đến các ký hiệu chuyên ngành. Cuối cùng, những lưu ý quan trọng sẽ được bật mí, giúp bạn có cái nhìn toàn diện và tự tin hơn trong việc quản lý dự án điện cho ngôi nhà mơ ước của mình.
Bản vẽ thiết kế điện nhà biệt thự là gì và tầm quan trọng của nó?
Bản vẽ thiết kế điện nhà biệt thự là một tài liệu kỹ thuật chi tiết, mô tả toàn bộ hệ thống điện của ngôi nhà, bao gồm cách bố trí các thiết bị điện, đường dây dẫn, tủ điện, hệ thống chiếu sáng, tiếp địa và chống sét. Vai trò cốt lõi của nó là cung cấp một kế hoạch rõ ràng và chính xác để các kỹ sư, thợ điện thi công, đảm bảo mọi thứ hoạt động an toàn, hiệu quả và đúng tiêu chuẩn.
Thường bị đánh giá thấp hoặc xem nhẹ, bản vẽ thiết kế điện thực chất lại là yếu tố ảnh hưởng trực tiếp đến chất lượng sống và an toàn của cả gia đình. Một bản vẽ sơ sài hoặc thiếu chuyên nghiệp có thể dẫn đến các sự cố chập điện, cháy nổ, lãng phí năng lượng, ảnh hưởng đến hoạt động của các thiết bị điện tử, thậm chí gây nguy hiểm đến tính mạng. Do đó, đầu tư vào một bản vẽ thiết kế điện chất lượng là khoản đầu tư khôn ngoan cho sự an tâm lâu dài.
Vai trò của bản vẽ thiết kế điện trong biệt thự
Bản vẽ thiết kế điện đóng vai trò nền tảng, đảm bảo tính thẩm mỹ, công năng sử dụng và an toàn cho toàn bộ hệ thống điện trong biệt thự. Nó không chỉ là bản đồ chỉ đường cho thợ thi công mà còn là công cụ kiểm soát toàn bộ hệ thống chiếu sáng, cấp thoát nước (liên quan đến hệ thống bơm, chiếu sáng khu vực ẩm ướt) và các thiết bị điện khác, giúp chúng hoạt động hài hòa và hiệu quả.
Bản vẽ này giúp kiểm soát chặt chẽ mọi khía cạnh của hệ thống điện, từ việc phân bổ nguồn điện, lựa chọn loại dây dẫn phù hợp, đến việc bố trí công tắc, ổ cắm ở những vị trí tối ưu nhất. Hơn nữa, nó còn hỗ trợ quá trình thi công chuẩn xác, giảm thiểu tối đa các sai sót, lãng phí vật liệu và thời gian, đồng thời tạo cơ sở cho việc bảo trì, sửa chữa sau này.
Có thể bạn quan tâm: Bản Vẽ Thiết Kế Nhà Ống 4x9m: Mẫu Đẹp, Tối Ưu Không Gian & Kinh Nghiệm Chọn Lọc
Các yếu tố cơ bản cần có trong một bản vẽ thiết kế điện biệt thự
Một bản vẽ thiết kế điện biệt thự hoàn chỉnh thường bao gồm các thành phần chính sau đây, mỗi thành phần đóng góp vào việc mô tả chi tiết hệ thống điện của ngôi nhà:
- Mặt bằng chiếu sáng: Thể hiện vị trí, loại đèn và cách bố trí các công tắc điều khiển cho từng khu vực, đảm bảo ánh sáng đầy đủ và phù hợp với công năng sử dụng.
- Sơ đồ nguyên lý: Biểu diễn mối liên kết giữa các thiết bị điện, nguồn điện, dây dẫn và các thiết bị bảo vệ, giúp hiểu rõ luồng hoạt động của hệ thống.
- Bố trí ổ cắm: Xác định vị trí, số lượng và loại ổ cắm cần thiết cho từng không gian, đảm bảo tiện lợi cho việc sử dụng các thiết bị điện.
- Đường dây dẫn điện: Mô tả chi tiết tuyến đi của các loại dây điện từ nguồn cấp đến từng thiết bị, bao gồm loại dây, kích thước và cách đi dây âm tường hoặc nổi.
- Tủ điện và bảng phân phối: Xác định vị trí, kích thước và các thiết bị bên trong tủ điện như aptomat, cầu dao, giúp quản lý và bảo vệ hệ thống điện hiệu quả.
- Hệ thống tiếp địa và chống sét: Bản vẽ chi tiết về cấu tạo, vật liệu và vị trí lắp đặt các cọc tiếp địa, kim thu sét, nhằm đảm bảo an toàn tuyệt đối cho người sử dụng và công trình.
Hướng dẫn đọc và hiểu chi tiết bản vẽ thiết kế điện nhà biệt thự
Để khai thác tối đa giá trị của bản vẽ thiết kế điện, việc nắm vững cách đọc hiểu các ký hiệu, quy ước và thông số kỹ thuật là vô cùng quan trọng. Kiến thức cơ bản này không chỉ giúp gia chủ dễ dàng trao đổi với đơn vị thi công mà còn chủ động hơn trong việc giám sát, đảm bảo dự án diễn ra đúng ý đồ.
Sau đây, chúng ta sẽ đi sâu vào từng khía cạnh của bản vẽ, giúp bạn có thể tự tin hơn trong việc tiếp cận và làm chủ thông tin kỹ thuật.
Cách đọc mặt bằng bố trí điện

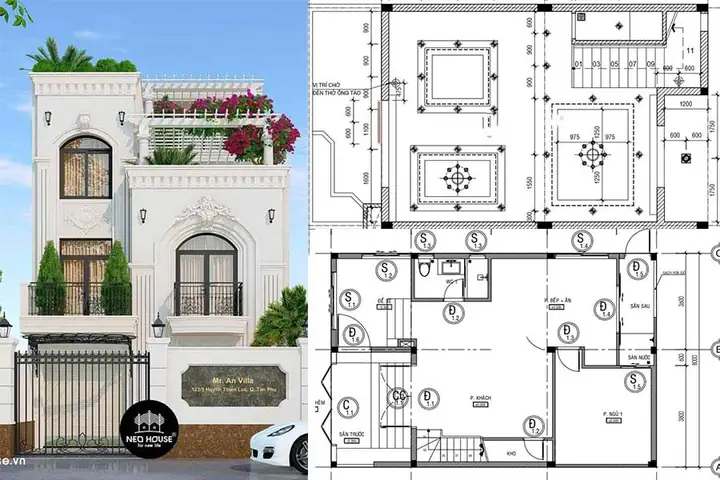

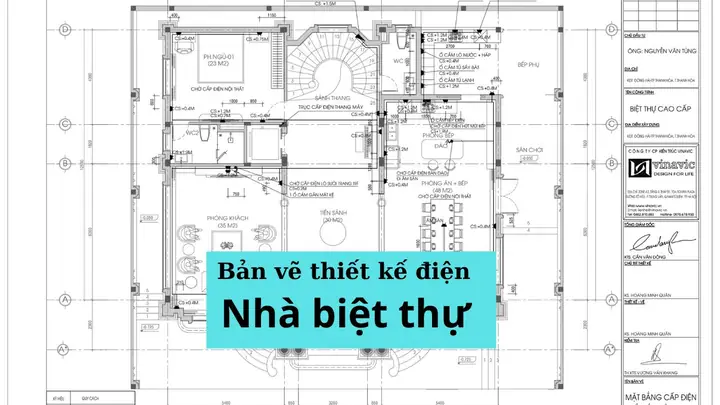

Mặt bằng bố trí điện là bản vẽ trực quan nhất, thể hiện vị trí các thiết bị điện trên mặt phẳng của từng tầng, từng phòng. Để đọc hiểu nó, bạn cần làm quen với các ký hiệu được sử dụng. Ví dụ, một hình tròn nhỏ có thể là đèn trần, một hình chữ nhật có hai gạch ngang có thể là ổ cắm, và một biểu tượng như công tắc có thể biểu thị công tắc điện.
Khi xem xét bản vẽ, hãy tưởng tượng bạn đang đứng trong căn phòng đó và xác định vị trí các thiết bị điện dựa trên mặt bằng. Các đường nét trên bản vẽ cho thấy mối liên hệ giữa công tắc và thiết bị mà nó điều khiển, hoặc vị trí của ổ cắm so với các đồ đạc nội thất khác. Việc này giúp bạn hình dung rõ ràng cách hệ thống điện sẽ được lắp đặt trên thực tế.
Có thể bạn quan tâm: Bản Vẽ Kiến Trúc Nhà Cao Tầng: Hướng Dẫn Chi Tiết Quy Trình & Thành Phần Quan Trọng
Đọc hiểu sơ đồ nguyên lý và bảng thống kê vật tư

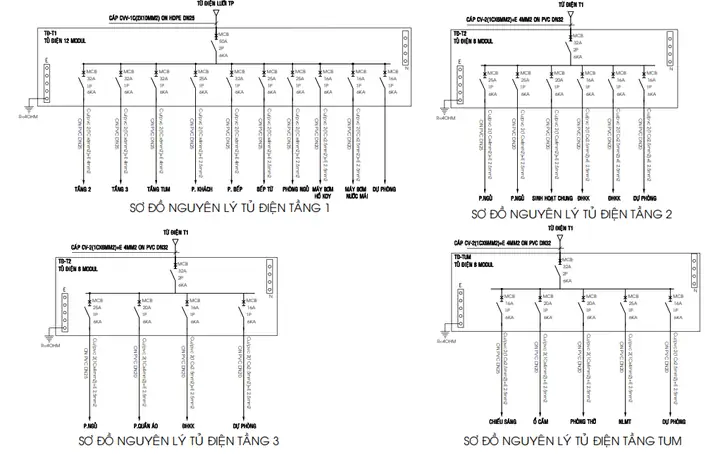

Sơ đồ nguyên lý, hay còn gọi là sơ đồ một sợi hoặc sơ đồ khối, có mục đích chính là thể hiện mối liên kết logic và thứ bậc giữa các thiết bị điện trong toàn bộ hệ thống. Nó cho thấy cách dòng điện được phân phối từ nguồn chính qua các thiết bị bảo vệ, đến các bảng điện tầng và cuối cùng là đến từng thiết bị tiêu thụ.
Đi kèm với sơ đồ nguyên lý thường là bảng thống kê vật tư. Bảng này liệt kê chi tiết số lượng, chủng loại, quy cách và thông số kỹ thuật của tất cả các vật liệu và thiết bị điện cần thiết cho việc thi công. Việc đọc hiểu bảng thống kê vật tư giúp bạn kiểm soát được nguồn lực, dự trù kinh phí và đảm bảo đơn vị thi công sử dụng đúng vật liệu theo thiết kế.
Các ký hiệu, quy ước cần biết trong bản vẽ điện
Việc hiểu đúng các ký hiệu và quy ước trong bản vẽ điện là chìa khóa để diễn giải chính xác ý đồ của người thiết kế. Dưới đây là một số ký hiệu phổ biến và tầm quan trọng của việc nắm vững chúng:
- Ổ cắm: Có nhiều loại ký hiệu khác nhau cho ổ cắm đơn, đôi, ba hoặc ổ cắm chuyên dụng (cho điều hòa, bếp từ).
- Công tắc: Biểu thị công tắc một chiều, hai chiều, ba chiều hoặc công tắc dimmer điều chỉnh độ sáng.
- Đèn: Các ký hiệu khác nhau cho đèn âm trần, đèn tường, đèn chùm, đèn chiếu điểm.
- Quạt: Ký hiệu cho quạt trần, quạt hút mùi.
- Điều hòa: Ký hiệu riêng cho máy lạnh, thể hiện cả vị trí dàn nóng và dàn lạnh.
- Tiếp địa: Biểu thị cọc tiếp địa, dây tiếp địa, giúp đảm bảo an toàn khi có sự cố rò rỉ điện.
- Chống sét: Ký hiệu kim thu sét, dây dẫn sét, cọc tiếp địa chống sét, bảo vệ công trình khỏi tác động của sét đánh.
Việc hiểu sai hoặc bỏ qua một ký hiệu có thể dẫn đến việc lắp đặt sai, gây ảnh hưởng đến an toàn và hiệu quả hoạt động của hệ thống điện.
Các loại bản vẽ thiết kế điện phổ biến cho nhà biệt thự
Hồ sơ thiết kế điện cho nhà biệt thự thường bao gồm nhiều loại bản vẽ khác nhau, mỗi loại tập trung vào một khía cạnh cụ thể của hệ thống điện. Việc hiểu rõ từng loại bản vẽ giúp bạn có cái nhìn tổng thể và chi tiết về dự án.
Có thể bạn quan tâm: Bản Vẽ Nhà Cấp 4 5x10m: Mẫu Thiết Kế Đẹp, Tiện Nghi & Dự Trù Chi Phí
Dưới đây là các loại bản vẽ thiết kế điện phổ biến thường có trong một hồ sơ thiết kế, giúp hình dung rõ hơn về quy trình xây dựng và lắp đặt hệ thống điện.
Bản vẽ mặt bằng chiếu sáng
Bản vẽ mặt bằng chiếu sáng là một phần quan trọng, tập trung vào việc bố trí đèn và các thiết bị điều khiển chiếu sáng cho từng khu vực trong biệt thự. Nó mô tả chi tiết loại đèn sẽ được sử dụng, vị trí lắp đặt cụ thể trên trần hoặc tường, cũng như vị trí của các công tắc điều khiển tương ứng.
Ví dụ, trong phòng khách, bản vẽ có thể thể hiện bố trí đèn âm trần cung cấp ánh sáng tổng thể, đèn tường tạo điểm nhấn trang trí và công tắc điều khiển nằm ở vị trí thuận tiện gần cửa ra vào. Tương tự, phòng ngủ sẽ có cách bố trí ánh sáng dịu nhẹ, có thể bao gồm đèn bàn đầu giường và công tắc điều khiển riêng biệt. Bếp và ban công cũng sẽ có các giải pháp chiếu sáng đặc thù, đảm bảo an toàn và công năng.
Bản vẽ bố trí ổ cắm và đường đi dây
Bản vẽ này chỉ rõ vị trí, số lượng và loại ổ cắm cần thiết cho từng khu vực và cho từng loại thiết bị điện cụ thể. Ví dụ, phòng bếp sẽ có nhiều ổ cắm với công suất lớn để phục vụ các thiết bị như bếp từ, lò vi sóng, máy hút mùi. Trong khi đó, phòng ngủ có thể chỉ cần ổ cắm cho đèn bàn, sạc điện thoại, tivi.
Bản vẽ cũng minh họa chi tiết đường đi dây điện từ nguồn cấp đến các ổ cắm và thiết bị khác. Điều này bao gồm việc xác định tuyến dây âm tường, loại dây dẫn, kích thước tiết diện dây, cũng như cách đấu nối tại các hộp nối và tủ điện. Việc bố trí đường dây hợp lý không chỉ đảm bảo tính thẩm mỹ mà còn tối ưu hóa hiệu suất truyền tải điện và giảm thiểu hao hụt năng lượng.
Bản vẽ hệ thống tiếp địa và chống sét
Có thể bạn quan tâm: Bản Vẽ Nhà Mái Bằng 1 Tầng: Mẫu Đẹp, Kích Thước Chuẩn & Chi Phí Thi Công
Hệ thống tiếp địa và chống sét là hai yếu tố cực kỳ quan trọng, đóng vai trò bảo vệ sự an toàn cho con người và công trình khỏi nguy cơ từ dòng điện rò rỉ hoặc sét đánh. Bản vẽ này mô tả chi tiết cấu tạo, vật liệu và cách bố trí các thành phần của hệ thống.
Cụ thể, nó sẽ chỉ rõ vị trí và số lượng cọc tiếp địa được chôn sâu dưới đất, đường dây tiếp địa kết nối các thiết bị kim loại lại với nhau và với hệ thống cọc, cũng như kim thu sét được lắp đặt trên mái nhà. Việc tuân thủ đúng thiết kế của hệ thống này là yêu cầu bắt buộc để đảm bảo an toàn tối đa, đặc biệt trong các công trình có chiều cao lớn như biệt thự.
Những lưu ý quan trọng khi sử dụng bản vẽ thiết kế điện biệt thự
Việc có trong tay một bản vẽ thiết kế điện chi tiết là một lợi thế lớn, tuy nhiên, để khai thác tối đa tiềm năng của nó và tránh những sai sót không đáng có, gia chủ cần lưu ý một số điểm quan trọng sau đây. Những lời khuyên này sẽ giúp quá trình thi công diễn ra suôn sẻ và hệ thống điện của biệt thự hoạt động hiệu quả, an toàn trong suốt quá trình sử dụng.
Nên tham khảo nhiều mẫu bản vẽ trước khi quyết định
Trước khi chốt bản vẽ thiết kế điện cho biệt thự của mình, bạn nên dành thời gian tham khảo nhiều mẫu bản vẽ khác nhau. Mỗi kiến trúc sư hoặc kỹ sư điện có thể có những cách tiếp cận và giải pháp riêng. Việc xem xét đa dạng các mẫu thiết kế sẽ giúp bạn có cái nhìn toàn diện hơn về các khả năng, từ đó lựa chọn được phương án tối ưu nhất, phù hợp với nhu cầu sử dụng, sở thích cá nhân và ngân sách của gia đình.
Lưu ý đến tính thẩm mỹ và phong thủy trong bố trí điện
Hệ thống điện không chỉ cần đảm bảo chức năng mà còn cần hài hòa với tổng thể kiến trúc và mang lại sự cân bằng cho không gian sống. Khi xem xét bản vẽ, hãy cân nhắc đến tính thẩm mỹ của việc đi dây, vị trí lắp đặt các thiết bị chiếu sáng, ổ cắm sao cho không làm ảnh hưởng đến vẻ đẹp nội thất.
Bên cạnh đó, nếu bạn quan tâm đến phong thủy, hãy trao đổi với kiến trúc sư hoặc chuyên gia để tích hợp các yếu tố phong thủy vào bố trí điện. Ví dụ, vị trí đặt công tắc, ổ cắm có thể cần được xem xét để đảm bảo luồng khí trong nhà được lưu thông tốt, tránh các điểm xung hoặc tụ khí không tốt.
Hợp tác chặt chẽ với đơn vị thiết kế và thi công
Sự thành công của một dự án thiết kế điện phụ thuộc rất nhiều vào sự phối hợp giữa chủ nhà, kiến trúc sư và kỹ sư điện. Hãy chủ động trao đổi mọi yêu cầu, thắc mắc của bạn với đơn vị thiết kế và thi công một cách minh bạch. Họ là những người có chuyên môn, có thể tư vấn và đưa ra giải pháp tốt nhất cho ngôi nhà của bạn.
Trong quá trình thi công, việc thường xuyên kiểm tra, giám sát và thảo luận với đội ngũ thi công dựa trên bản vẽ thiết kế sẽ giúp phát hiện sớm các vấn đề tiềm ẩn và điều chỉnh kịp thời, đảm bảo công trình hoàn thành đúng tiến độ và đạt chất lượng cao nhất.
Yêu cầu bản vẽ chi tiết về hệ thống điện thông minh (nếu có)
Trong bối cảnh công nghệ ngày càng phát triển, nhiều biệt thự hiện đại được trang bị hệ thống điện thông minh, nhà tự động hóa. Nếu gia đình bạn có nhu cầu lắp đặt các hệ thống này, hãy yêu cầu đơn vị thiết kế cung cấp bản vẽ chi tiết riêng cho hệ thống điện thông minh.
Bản vẽ này sẽ bao gồm sơ đồ kết nối các thiết bị thông minh (cảm biến, bộ điều khiển trung tâm, công tắc thông minh, hệ thống chiếu sáng điều khiển từ xa…), cách thức hoạt động của kịch bản tự động hóa, và yêu cầu về hạ tầng mạng. Một bản vẽ chi tiết sẽ giúp việc lắp đặt, cài đặt và vận hành hệ thống điện thông minh diễn ra thuận lợi, mang lại trải nghiệm sống tiện nghi và đẳng cấp.
