Việc sở hữu một bản vẽ thiết kế thang máy gia đình chuẩn đóng vai trò then chốt trong việc đảm bảo an toàn, tính thẩm mỹ và công năng sử dụng lâu dài cho ngôi nhà bạn. Bản vẽ này không chỉ cung cấp thông tin chi tiết về kích thước, cấu tạo mà còn là kim chỉ nam cho việc lắp đặt, thi công, giúp bạn tránh được những sai sót tốn kém và đảm bảo hệ thống hoạt động hiệu quả.
Trong bài viết này, chúng ta sẽ đi sâu vào khám phá các loại bản vẽ thiết kế hố thang máy, tìm hiểu các kích thước tiêu chuẩn cần nắm vững, và học cách đọc hiểu chi tiết các bản vẽ này. Từ đó, bạn sẽ có cái nhìn toàn diện và tự tin hơn khi làm việc với các đơn vị thi công, hoặc khi đưa ra yêu cầu thiết kế cho ngôi nhà của mình.
Bản Vẽ Thiết Kế Hố Thang Máy Gia Đình: Yếu Tố Cốt Lõi Cần Nắm Vững
Bản vẽ thiết kế hố thang máy gia đình là tài liệu kỹ thuật quan trọng nhất, cung cấp cái nhìn tổng thể về không gian và cấu trúc của thang máy. Tầm quan trọng của nó thể hiện ở việc đảm bảo an toàn tuyệt đối cho người sử dụng, tích hợp hài hòa với kiến trúc tổng thể ngôi nhà, và tối ưu hóa công năng sử dụng theo nhu cầu của gia đình.
Trên thực tế, có nhiều loại bản vẽ khác nhau, mỗi loại phục vụ một mục đích và thể hiện các khía cạnh riêng biệt của hố thang máy. Các loại bản vẽ phổ biến bao gồm bản vẽ kết cấu hố thang, bản vẽ hố pit, bản vẽ móng thang máy và bản vẽ giếng thang máy, mỗi loại đều đóng góp vào việc tạo nên một hệ thống thang máy vững chắc và an toàn.
Bản Vẽ Kết Cấu Hố Thang Máy: Chi Tiết Về Khung Chịu Lực
Bản vẽ kết cấu hố thang máy đóng vai trò nền tảng trong việc xác định toàn bộ khung chịu lực của hệ thống thang máy. Nó cung cấp thông tin chi tiết về kích thước, loại vật liệu sử dụng (thép, bê tông cốt thép) và cách bố trí các cấu kiện chịu lực để đảm bảo an toàn và độ bền cho hố thang trong suốt quá trình vận hành.
Các thông số kỹ thuật quan trọng cần có trong bản vẽ kết cấu bao gồm: kích thước tổng thể của hố thang, độ dày và loại thép của dầm, cột, các điểm neo giữ ray dẫn hướng, cũng như các yêu cầu về cường độ bê tông. Việc nắm vững những thông số này giúp đơn vị thi công xây dựng hố thang đúng theo tiêu chuẩn kỹ thuật, chịu được tải trọng tĩnh và động của thang máy.
Có thể bạn quan tâm: Bản Vẽ Kết Cấu Nhà Có Thang Máy: Hướng Dẫn Chi Tiết & Các Mẫu Phổ Biến
Bản Vẽ Hố Pit Thang Máy: Hiểu Rõ Phần Móng Âm
Hố pit thang máy là phần không gian nằm dưới cùng của hố thang, có chức năng chứa các bộ phận cơ khí như máy kéo, bộ giảm chấn, và ray dẫn hướng. Chức năng quan trọng của hố pit là tạo ra một không gian an toàn để bảo trì, sửa chữa và là nơi tiếp nhận lực tác động khi thang máy dừng khẩn cấp. Do đó, bản vẽ thiết kế chi tiết hố pit là vô cùng cần thiết.
Các yếu tố cần lưu ý trong bản vẽ hố pit bao gồm: chiều sâu hố pit phải đủ để chứa các thiết bị và đảm bảo khoảng cách an toàn theo quy định, độ bền kết cấu của hố pit cần được tính toán kỹ lưỡng để chịu được tải trọng lớn, và đặc biệt là hệ thống thoát nước hiệu quả để ngăn ngừa tình trạng ngập úng gây hư hại thiết bị.
Bản Vẽ Móng Thang Máy: Nền Tảng Vững Chắc Cho Hệ Thống
Bản vẽ móng thang máy là bước đầu tiên và quan trọng nhất để đảm bảo tải trọng của toàn bộ cấu trúc thang máy được phân bổ đều và ổn định xuống nền đất. Một bản vẽ móng vững chắc sẽ ngăn ngừa tình trạng lún, nứt công trình, đảm bảo tuổi thọ và sự an toàn cho hệ thống thang máy.
Các loại móng phù hợp cho thang máy gia đình thường là móng đơn hoặc móng băng, tùy thuộc vào địa chất và tải trọng của thang máy. Thông số kỹ thuật trong bản vẽ móng bao gồm: kích thước móng (chiều rộng, chiều dài, chiều sâu), loại và số lượng thép gia cố, cũng như cường độ bê tông yêu cầu.
Kích Thước Thang Máy Gia Đình Đúng Chuẩn Và Các Yếu Tố Cần Lưu Ý
Có thể bạn quan tâm: Bản Vẽ Biện Pháp Thi Công Thang Máy: Hướng Dẫn Chi Tiết & Các Lưu Ý Quan Trọng
Việc xác định đúng kích thước thang máy gia đình là yếu tố then chốt để đảm bảo sự tiện nghi, an toàn và hài hòa với không gian sống. Các kích thước tiêu chuẩn cho cabin thang máy, hố thang và hố pit thường được quy định dựa trên tải trọng phổ biến, ví dụ như tải trọng 350kg, phù hợp cho đa số hộ gia đình từ 4-6 người.
Mối tương quan giữa kích thước cabin, hố thang và các bộ phận khác là vô cùng chặt chẽ. Kích thước cabin ảnh hưởng trực tiếp đến sự thoải mái khi sử dụng, trong khi kích thước hố thang phải đủ rộng rãi để chứa cabin và các bộ phận dẫn hướng, ray trượt, đảm bảo thang máy hoạt động trơn tru và an toàn.
Các Kích Thước Chính Của Hố Thang Máy
Hố thang máy là khoảng không gian hình hộp dọc theo chiều cao của tòa nhà, nơi cabin thang máy di chuyển. Kích thước của hố thang được tính toán dựa trên kích thước cabin và yêu cầu về khoảng hở an toàn. Kích thước chiều rộng và chiều sâu của hố thang sẽ thay đổi tùy thuộc vào loại tải trọng và cấu trúc nhà bạn lựa chọn.
Ngoài ra, chiều cao thông thủy của giếng thang cũng là một yếu tố quan trọng, đảm bảo cabin có đủ không gian di chuyển lên xuống mà không va chạm với trần hoặc đáy giếng thang ở các tầng. Chiều cao này cần được tính toán cẩn thận, bao gồm cả khoảng không phía trên đỉnh giếng thang (overhead) và phần hố pit bên dưới.
Kích Thước Cabin Thang Máy Phù Hợp
Cabin thang máy gia đình thường có các kích thước tiêu chuẩn để đáp ứng nhu cầu di chuyển của các thành viên trong gia đình và các vật dụng cá nhân. Kích thước phổ biến cho cabin thang máy gia đình tải trọng 350kg thường có chiều rộng khoảng 800mm, chiều sâu khoảng 1100mm và chiều cao khoảng 2200mm.
Việc lựa chọn kích thước cabin phù hợp không chỉ ảnh hưởng đến sự tiện lợi khi sử dụng, như khả năng chứa xe lăn, xe đẩy em bé hay các đồ vật cồng kềnh, mà còn tác động đến thẩm mỹ tổng thể của không gian nội thất. Một cabin quá lớn có thể chiếm diện tích sàn không cần thiết, trong khi một cabin quá nhỏ sẽ gây cảm giác chật chội.
Có thể bạn quan tâm: Báo Giá Thang Máy Gia Đình Loại Nhỏ Cập Nhật 2026 – Kích Thước & Chi Phí Chi Tiết
Cách Đọc Hiểu Bản Vẽ Thiết Kế Thang Máy Gia Đình
Việc đọc hiểu bản vẽ thiết kế thang máy gia đình là một kỹ năng cần thiết để bạn có thể giám sát quá trình thi công, kiểm tra chất lượng và đảm bảo công trình được thực hiện đúng theo yêu cầu. Các bước cơ bản để đọc hiểu bản vẽ bao gồm việc làm quen với các ký hiệu, thông số kỹ thuật và cách trình bày thông tin.
Mỗi bản vẽ sẽ có những ký hiệu riêng để thể hiện các bộ phận, vật liệu và các chi tiết kỹ thuật khác nhau. Việc giải thích ý nghĩa của các ký hiệu, thông số kỹ thuật thường gặp này sẽ giúp bạn hình dung rõ hơn về cấu trúc và cách thức hoạt động của thang máy.
Các Mặt Cắt Và Hình Chiếu Trên Bản Vẽ

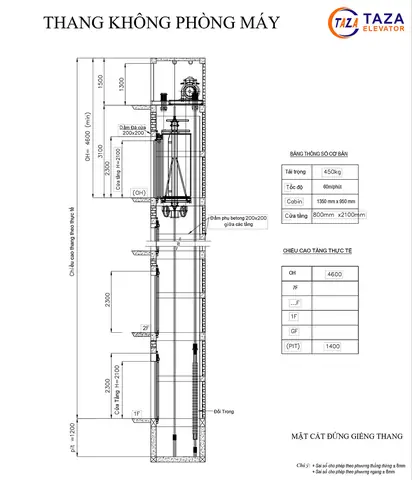

Trên bản vẽ thiết kế thang máy, các mặt cắt và hình chiếu đóng vai trò quan trọng trong việc thể hiện chi tiết cấu tạo và kích thước của từng bộ phận. Mặt cắt dọc cho thấy cấu trúc thẳng đứng của hố thang và cabin, bao gồm chiều cao, vị trí ray dẫn hướng, cáp tải. Mặt cắt ngang giúp xác định chiều rộng, chiều sâu của hố thang và vị trí các bộ phận bên trong.
Bằng cách phân tích các mặt cắt và hình chiếu này, bạn có thể xác định chính xác vị trí, kích thước của các bộ phận như cửa thang máy, khung chịu lực, máy kéo, bộ giảm chấn, cũng như mối liên hệ giữa chúng. Điều này đặc biệt hữu ích cho kỹ sư giám sát và công nhân thi công.
Hiểu Rõ Các Chú Thích Và Ghi Chú Kỹ Thuật
Có thể bạn quan tâm: Biện Pháp Thi Công Lắp Đặt Thang Máy Chi Tiết Và An Toàn
Các chú thích và ghi chú kỹ thuật trên bản vẽ thiết kế thang máy là những thông tin bổ sung, làm rõ các chi tiết quan trọng mà hình vẽ không thể hiện hết. Việc đọc kỹ các chú thích này là cực kỳ quan trọng để tránh sai sót trong quá trình thi công, đảm bảo an toàn và hiệu suất hoạt động của thang máy.
Các lưu ý đặc biệt có thể được thể hiện trên bản vẽ, ví dụ như yêu cầu về vật liệu cụ thể, dung sai cho phép, các biện pháp thi công đặc biệt, hoặc các tiêu chuẩn an toàn cần tuân thủ. Nắm vững thông tin này giúp đơn vị thi công thực hiện công việc một cách chính xác và chuyên nghiệp.
Các Loại Bản Vẽ Thang Máy Gia Dân Theo Tiêu Chuẩn Nổi Tiếng
Các nhà sản xuất thang máy hàng đầu như Mitsubishi, Fuji hay Otis đều có những tiêu chuẩn riêng trong việc lập bản vẽ thiết kế. Mặc dù đều tuân thủ các nguyên tắc kỹ thuật chung, các bản vẽ này có thể khác biệt về cách trình bày, ký hiệu và các thông số kỹ thuật chi tiết, phản ánh công nghệ và triết lý thiết kế của từng hãng.
Việc tìm hiểu các đặc điểm kỹ thuật riêng biệt trong bản vẽ của từng hãng giúp người dùng và các kỹ sư có cái nhìn sâu sắc hơn về ưu điểm và công nghệ của từng thương hiệu, từ đó đưa ra lựa chọn phù hợp nhất cho nhu cầu của mình.
Bản Vẽ CAD Thang Máy Gia Đình: Ưu Điểm Và Cách Xem
Bản vẽ CAD (Computer-Aided Design) là loại bản vẽ kỹ thuật được tạo ra bằng phần mềm máy tính, mang lại nhiều ưu điểm vượt trội so với bản vẽ tay truyền thống. Ưu điểm của bản vẽ CAD bao gồm độ chính xác cao, khả năng chỉnh sửa dễ dàng, dễ dàng chia sẻ và lưu trữ, cũng như khả năng tạo ra các mô hình 3D trực quan.
Để xem bản vẽ CAD, bạn cần có các phần mềm chuyên dụng như AutoCAD, DraftSight hoặc các trình xem CAD miễn phí. Bản vẽ CAD giúp quá trình thiết kế, tính toán và thi công trở nên nhanh chóng, hiệu quả và giảm thiểu sai sót, đặc biệt quan trọng trong các dự án phức tạp như lắp đặt thang máy.
Bản Vẽ Chi Tiết Cấu Tạo Cửa Thang Máy
Cửa thang máy, bao gồm cửa tầng và cửa cabin, đóng vai trò quan trọng trong việc đảm bảo an toàn cho người sử dụng và hoạt động đồng bộ với cabin. Bản vẽ chi tiết cấu tạo cửa thang máy sẽ thể hiện rõ các bộ phận như khung cửa, cánh cửa, ray trượt, cơ cấu đóng mở, các thiết bị an toàn như mắt thần, công tắc an toàn.
Các yếu tố an toàn liên quan đến thiết kế cửa thang máy được thể hiện rõ trên bản vẽ, ví dụ như chiều rộng cửa phải đủ để người dùng ra vào thuận tiện, cơ chế đóng mở phải nhạy bén và an toàn, và các cảm biến phải hoạt động chính xác để ngăn ngừa tai nạn kẹt cửa.
Bản Vẽ Kết Cấu Chi Tiết Cho Thang Máy Tòa Nhà Cao Tầng (Tham Khảo)
So với thang máy gia đình, bản vẽ thiết kế cho thang máy tòa nhà cao tầng phức tạp hơn đáng kể do yêu cầu về tải trọng lớn hơn, tốc độ di chuyển cao hơn và số lượng người sử dụng đông đúc hơn. Bản vẽ kết cấu cho thang máy tòa nhà cao tầng sẽ bao gồm các chi tiết về hệ thống chịu lực chính của giếng thang, hệ thống đối trọng, máy kéo công suất lớn, và các hệ thống an toàn tiên tiến.
Các yếu tố kỹ thuật phức tạp hơn trong bản vẽ thang máy thương mại bao gồm: tính toán kết cấu móng và khung nhà để chịu tải trọng tập trung của giếng thang, thiết kế hệ thống chống rung và cách âm hiệu quả, tích hợp hệ thống điều khiển thông minh để tối ưu hóa luồng giao thông theo thời gian thực, và các tiêu chuẩn an toàn nghiêm ngặt hơn cho hệ thống chữa cháy, thoát hiểm. Việc tham khảo các bản vẽ này giúp hiểu rõ sự khác biệt và những yêu cầu kỹ thuật cao hơn.
