Bo Mạch Điều Khiển Thang Máy: Cấu Tạo, Chức Năng & Hướng Dẫn Xử Lý Sự Cố Cơ Bản

Bo mạch điều khiển thang máy, hay còn gọi là “bộ não” của hệ thống, đóng vai trò trung tâm trong việc vận hành và đảm bảo an toàn cho mọi chuyến đi. Hiểu rõ về cấu tạo, chức năng cũng như cách xử lý sự cố cơ bản của bo mạch này sẽ giúp bạn an tâm hơn khi sử dụng thang máy và biết cách phản ứng khi có vấn đề xảy ra.

Bài viết này sẽ đi sâu vào tìm hiểu bo mạch điều khiển thang máy là gì, vai trò cốt lõi của nó trong hệ thống, cấu tạo chi tiết và các chức năng quan trọng. Bên cạnh đó, chúng tôi cũng cung cấp hướng dẫn nhận biết, xử lý các sự cố thường gặp và đưa ra lời khuyên khi nào cần tìm đến sự trợ giúp chuyên nghiệp.

Bo mạch điều khiển thang máy là gì và vai trò cốt lõi?

Bo mạch điều khiển thang máy chính là bộ não trung tâm, chịu trách nhiệm tiếp nhận và xử lý mọi thông tin, lệnh điều khiển để vận hành thang máy một cách chính xác và an toàn. Vai trò cốt lõi của nó bao gồm việc điều khiển mọi hoạt động di chuyển của cabin, đảm bảo hệ thống hoạt động hiệu quả, tiết kiệm năng lượng và quan trọng nhất là tuân thủ các quy chuẩn an toàn nghiêm ngặt.

Cấu tạo cơ bản của bo mạch điều khiển thang máy

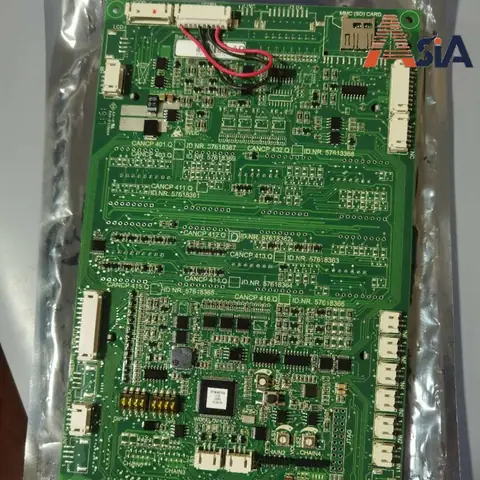

Cấu tạo của bo mạch điều khiển thang máy là sự kết hợp phức tạp của nhiều linh kiện điện tử, hoạt động nhịp nhàng với nhau. Trung tâm của bo mạch thường là một bộ vi xử lý (microprocessor) hoặc bộ điều khiển logic lập trình (PLC) có nhiệm vụ thực thi các thuật toán điều khiển. Xung quanh bộ xử lý này là các thành phần thiết yếu như relay (rơ-le) để đóng ngắt các mạch điện công suất lớn, các IC (mạch tích hợp) chứa nhiều transistor và linh kiện điện tử khác, bộ nhớ để lưu trữ chương trình hoạt động, và các cổng giao tiếp để nhận tín hiệu từ các thiết bị ngoại vi. Ngoài ra, các cảm biến, bộ chuyển đổi tín hiệu (như bộ ADC/DAC) cũng là những phần không thể thiếu, giúp bo mạch thu thập thông tin về vị trí, tốc độ, trạng thái an toàn của thang máy.

Có thể bạn quan tâm: Biện Pháp Thi Công Lắp Đặt Thang Máy An Toàn, Hiệu Quả & Quy Trình Chi Tiết

Chức năng chi tiết của bo mạch trong vận hành thang máy

Bo mạch điều khiển thang máy đảm nhiệm nhiều chức năng quan trọng, mỗi chức năng đều góp phần tạo nên sự vận hành trơn tru và an toàn.

• Điều khiển lệnh gọi tầng và di chuyển cabin: Khi hành khách nhấn nút gọi tầng trên bảng điều khiển hoặc bên trong cabin, bo mạch sẽ tiếp nhận tín hiệu này. Dựa trên chương trình đã được cài đặt, bo mạch sẽ phân tích lệnh, sắp xếp thứ tự ưu tiên (nếu có nhiều lệnh gọi cùng lúc) và đưa ra lệnh cho động cơ thang máy di chuyển cabin đến đúng tầng yêu cầu. Quá trình này bao gồm việc điều khiển tốc độ, hướng di chuyển và dừng cabin chính xác tại mặt sàn tầng.

• Xử lý tín hiệu an toàn từ các bộ phận khác: An toàn là yếu tố được đặt lên hàng đầu. Bo mạch liên tục nhận tín hiệu từ các bộ phận cảm biến an toàn trên khắp hệ thống. Điều này bao gồm tín hiệu từ cửa thang máy (đảm bảo cửa đã đóng hoàn toàn trước khi di chuyển), tín hiệu từ đối trọng (đảm bảo trọng lượng trong cabin nằm trong giới hạn cho phép), tín hiệu từ các công tắc giới hạn hành trình (ngăn thang máy đi quá phạm vi cho phép), và các bộ phận an toàn khác như phanh khẩn cấp. Nếu bất kỳ tín hiệu an toàn nào bị vi phạm, bo mạch sẽ ngay lập tức dừng hoạt động của thang máy hoặc thực hiện các biện pháp an toàn cần thiết.

• Quản lý động cơ và hệ thống truyền động: Bo mạch điều khiển không chỉ ra lệnh di chuyển mà còn quản lý chi tiết hoạt động của động cơ và hệ thống truyền động. Nó điều chỉnh dòng điện, điện áp cấp cho động cơ để đạt được tốc độ và mô-men xoắn mong muốn, đồng thời giám sát hoạt động của biến tần (nếu có) để đảm bảo việc tăng tốc và giảm tốc diễn ra êm ái, không gây giật cục. Hệ thống truyền động, bao gồm dây cáp, puly, ray dẫn hướng, đều được giám sát để hoạt động đồng bộ theo lệnh của bo mạch.



  Có thể bạn quan tâm: Biến Tần Thang Máy Là Gì? Chức Năng Và Nguyên Lý Hoạt Động Chi Tiết

Các sự cố thường gặp với bo mạch điều khiển thang máy và cách xử lý

Bo mạch điều khiển, với vai trò là trung tâm xử lý, cũng là bộ phận có thể gặp phải các sự cố do nhiều nguyên nhân như lỗi linh kiện, quá tải, hoặc các vấn đề về nguồn điện. Việc nhận biết sớm các dấu hiệu bất thường và có cách xử lý phù hợp sẽ giúp hạn chế tối đa ảnh hưởng đến quá trình sử dụng thang máy.

Dấu hiệu nhận biết bo mạch điều khiển thang máy gặp sự cố

Các biểu hiện bất thường trong quá trình thang máy hoạt động là những tín hiệu cảnh báo sớm về khả năng bo mạch điều khiển đang gặp trục trặc.

• Thang máy dừng đột ngột hoặc không hoạt động: Đây là dấu hiệu rõ ràng nhất cho thấy có vấn đề với hệ thống điều khiển. Thang máy có thể dừng lại giữa chừng mà không có lý do rõ ràng, hoặc hoàn toàn không phản hồi khi có lệnh gọi.
• Không nhận lệnh hoặc nhận lệnh sai: Nút bấm gọi tầng không sáng đèn, không có phản hồi, hoặc thang máy di chuyển đến tầng sai so với yêu cầu là những biểu hiện cho thấy bo mạch không xử lý tín hiệu đúng.
• Báo lỗi liên tục hoặc nhấp nháy đèn chỉ thị bất thường: Nhiều thang máy có hệ thống hiển thị mã lỗi. Nếu bo mạch gặp sự cố, nó có thể hiển thị các mã lỗi lạ, hoặc các đèn chỉ thị trên bảng điều khiển nhấp nháy không theo quy luật thông thường.
• Cabin di chuyển không êm ái, giật cục: Sự cố với bo mạch có thể ảnh hưởng đến khả năng điều khiển động cơ, dẫn đến việc cabin di chuyển không mượt mà, có hiện tượng rung lắc hoặc giật cục khi khởi hành hoặc dừng lại.
• Cửa thang máy đóng/mở chậm hoặc không hoạt động: Mặc dù liên quan đến hệ thống cửa, nhưng đôi khi lỗi ở bo mạch điều khiển chính cũng có thể gây ra các vấn đề về đóng mở cửa không chính xác.

Hướng dẫn kiểm tra và xử lý lỗi bo mạch thang máy cơ bản

Có thể bạn quan tâm: 10+ Quy Tắc Vàng Để Đi Thang Máy An Toàn Cho Mọi Lứa Tuổi

Khi phát hiện các dấu hiệu bất thường, người dùng có thể thực hiện một số bước kiểm tra và xử lý sự cố đơn giản trước khi nhờ đến chuyên gia.

• Kiểm tra nguồn điện: Đảm bảo nguồn điện cấp cho thang máy ổn định và không bị ngắt. Đôi khi, sự cố mất điện tạm thời hoặc điện áp không ổn định có thể làm gián đoạn hoạt động của bo mạch.
• Thực hiện Reset hệ thống: Giống như nhiều thiết bị điện tử khác, việc reset có thể khắc phục các lỗi tạm thời. Hãy thử tắt nguồn điện cấp cho thang máy trong khoảng 1-2 phút, sau đó bật lại. Lưu ý thực hiện thao tác này theo đúng hướng dẫn của nhà sản xuất hoặc theo chỉ dẫn của kỹ thuật viên để đảm bảo an toàn.
• Kiểm tra kết nối vật lý (nếu có thể và an toàn): Đối với các kỹ thuật viên hoặc người có kinh nghiệm, việc kiểm tra các kết nối dây dẫn đến bo mạch có bị lỏng, đứt hay ăn mòn không cũng là một bước quan trọng. Tuy nhiên, việc này đòi hỏi kiến thức chuyên môn và phải được thực hiện trong điều kiện an toàn tuyệt đối.
• Quan sát các đèn báo lỗi (nếu có): Nếu thang máy có màn hình hiển thị lỗi, hãy ghi lại mã lỗi đó. Thông tin này rất hữu ích cho kỹ thuật viên khi họ đến kiểm tra.

Khi nào cần thay thế hoặc sửa chữa bo mạch điều khiển thang máy?

Quyết định sửa chữa hay thay thế bo mạch điều khiển thang máy phụ thuộc vào mức độ hư hỏng và các yếu tố kinh tế.

• Tiêu chí đánh giá mức độ hư hỏng: Nếu bo mạch chỉ gặp các lỗi phần mềm hoặc các linh kiện nhỏ, dễ dàng thay thế như cầu chì, tụ điện, thì việc sửa chữa thường là lựa chọn tối ưu về chi phí. Tuy nhiên, nếu các bộ phận quan trọng như vi xử lý, bộ nhớ bị hỏng nặng, hoặc có dấu hiệu cháy nổ, thì khả năng sửa chữa thành công và độ bền sau sửa chữa có thể không cao.
• Quyết định sửa chữa/thay mới: Thông thường, các bo mạch bị lỗi nặng, không thể khắc phục hoặc chi phí sửa chữa tương đương hoặc cao hơn so với bo mạch mới sẽ được ưu tiên thay thế. Bên cạnh đó, tuổi thọ của bo mạch cũng là một yếu tố. Nếu bo mạch đã quá cũ và thường xuyên gặp sự cố, việc thay mới để đảm bảo hiệu suất và an toàn lâu dài là cần thiết. Luôn tham khảo ý kiến của kỹ thuật viên chuyên nghiệp để có đánh giá chính xác nhất.

Mua bo mạch điều khiển thang máy ở đâu uy tín và các yếu tố cần lưu ý?

Việc lựa chọn đúng nhà cung cấp bo mạch điều khiển thang máy là yếu tố then chốt để đảm bảo chất lượng sản phẩm và sự an tâm khi sử dụng.

Có thể bạn quan tâm: “50 Sắc Thái” Trong Thang Máy: Khám Phá Cảnh Nóng Gây Chú Ý & Thông Tin Hậu Trường

Các loại bo mạch điều khiển thang máy phổ biến trên thị trường

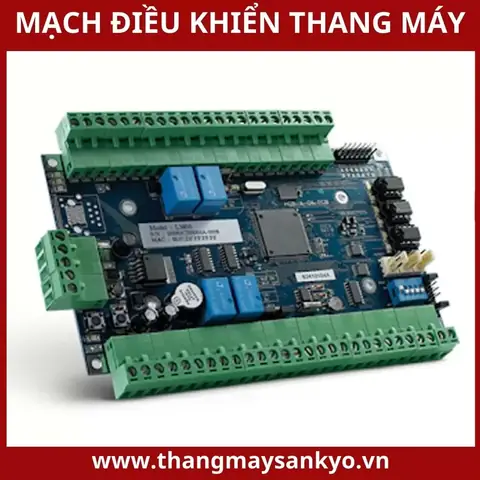

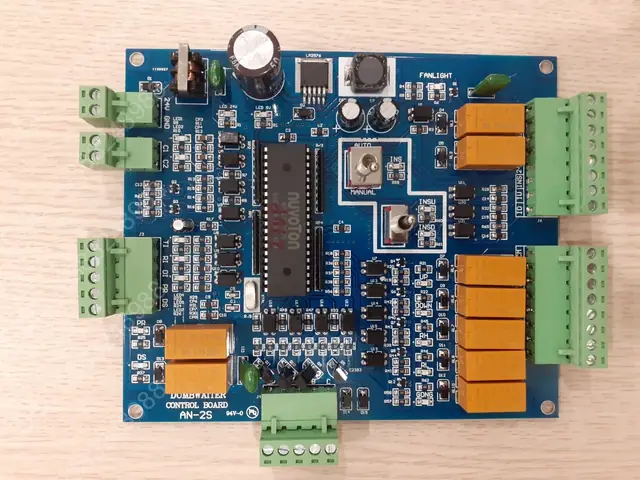

Trên thị trường hiện nay, bo mạch điều khiển thang máy rất đa dạng, chủ yếu được phân loại theo công nghệ và ứng dụng. Hai dòng phổ biến nhất là bo mạch sử dụng vi điều khiển (microcontroller) và bo mạch lập trình theo công nghệ PLC (Programmable Logic Controller). Bo mạch vi điều khiển thường nhỏ gọn, linh hoạt, phù hợp với các thang máy gia đình hoặc thang máy có yêu cầu điều khiển không quá phức tạp. Trong khi đó, bo mạch PLC mạnh mẽ hơn, có khả năng xử lý đa nhiệm, cấu hình linh hoạt, thường được ứng dụng trong các thang máy tải trọng lớn, thang máy công nghiệp, hoặc các tòa nhà thương mại có lưu lượng di chuyển cao. Ngoài ra, còn có các loại bo mạch điều khiển theo hãng sản xuất, theo dòng thang máy (thang máy liên doanh, thang máy nhập khẩu nguyên chiếc).

Lưu ý khi chọn mua bo mạch điều khiển thang máy

Khi quyết định mua bo mạch điều khiển thang máy, người dùng cần quan tâm đến một số thông số kỹ thuật quan trọng để đảm bảo sự tương thích và hoạt động hiệu quả.

• Model và thương hiệu: Xác định chính xác model bo mạch hiện tại hoặc model thang máy để lựa chọn bo mạch tương thích. Các thương hiệu uy tín thường có chất lượng sản phẩm và dịch vụ hậu mãi tốt hơn.
• Điện áp hoạt động: Bo mạch phải có điện áp hoạt động phù hợp với hệ thống điện của thang máy.
• Chức năng và tính năng: Xem xét các chức năng cần thiết cho thang máy của bạn, ví dụ như khả năng kết nối mạng, tính năng tiết kiệm năng lượng, hay các yêu cầu an toàn đặc biệt.
• Cổng kết nối: Đảm bảo bo mạch có đủ các cổng kết nối cần thiết cho các thiết bị ngoại vi như bảng điều khiển, cảm biến, động cơ, hệ thống cứu hộ khẩn cấp.

Hướng dẫn kiểm tra và xác định mã bo mạch cần thay thế

Để mua đúng loại bo mạch cần thay thế, việc xác định mã bo mạch hiện tại là bước đầu tiên và quan trọng nhất.

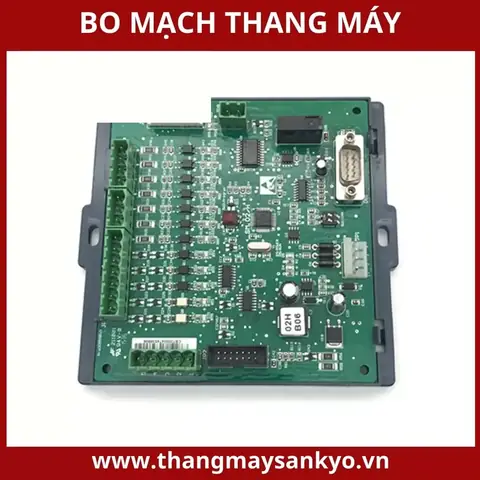

• Kiểm tra nhãn dán trên bo mạch: Hầu hết các bo mạch điều khiển thang máy đều có nhãn dán ghi rõ mã model, số serial, nhà sản xuất và các thông số kỹ thuật khác. Hãy tìm kiếm kỹ trên bề mặt bo mạch, thường là ở mặt trên hoặc mặt dưới.
• Tham khảo tài liệu kỹ thuật của thang máy: Nếu có sẵn sách hướng dẫn sử dụng hoặc tài liệu kỹ thuật của thang máy, bạn có thể tìm thấy thông tin về mã bo mạch hoặc sơ đồ hệ thống.
• Chụp ảnh bo mạch và liên hệ nhà cung cấp: Trong trường hợp không xác định được mã số, hãy chụp ảnh rõ nét các góc cạnh của bo mạch, đặc biệt là khu vực có nhãn dán, và gửi cho nhà cung cấp uy tín để họ hỗ trợ xác định.

Giá bo mạch điều khiển thang máy và các yếu tố ảnh hưởng

Giá của bo mạch điều khiển thang máy có sự dao động đáng kể, phụ thuộc vào nhiều yếu tố.

• Thương hiệu: Các thương hiệu nổi tiếng, có lịch sử lâu đời và công nghệ tiên tiến thường có giá cao hơn.
• Tính năng và công nghệ: Bo mạch có nhiều tính năng hiện đại, tích hợp công nghệ mới nhất sẽ có giá thành cao hơn so với các mẫu cơ bản.
• Nguồn gốc xuất xứ: Bo mạch nhập khẩu nguyên chiếc từ các quốc gia có công nghệ phát triển thường có giá cao hơn so với bo mạch lắp ráp hoặc sản xuất trong nước.
• Loại thang máy: Bo mạch cho thang máy tải trọng lớn, thang máy chở người trong các tòa nhà cao tầng thường phức tạp và có giá cao hơn so với bo mạch cho thang máy gia đình.
• Độ mới của sản phẩm: Các mẫu bo mạch đời mới nhất với nhiều cải tiến thường có giá cao hơn các mẫu cũ.
• Nhà cung cấp: Chính sách giá và chiết khấu của từng nhà cung cấp cũng ảnh hưởng đến giá cuối cùng.

Khi mua bo mạch, ngoài giá cả, hãy luôn ưu tiên yếu tố chất lượng, chế độ bảo hành và sự hỗ trợ kỹ thuật từ nhà cung cấp để đảm bảo hệ thống thang máy hoạt động ổn định và bền bỉ.
