Thang máy, một phát minh mang tính cách mạng, ngày nay đã trở thành một phần không thể thiếu trong các tòa nhà cao tầng, mang đến sự tiện lợi và hiệu quả di chuyển. Để hiểu rõ hơn về cách thức hoạt động của “cỗ máy” này, việc nắm vững các bộ phận cấu thành nên nó là vô cùng quan trọng. Bài viết này sẽ đi sâu vào phân tích chi tiết các thành phần cốt lõi và các bộ phận an toàn thiết yếu, giúp bạn có cái nhìn toàn diện nhất về cấu tạo thang máy.
Trong phần Nội dung Chính, chúng ta sẽ cùng khám phá cấu tạo cơ bản của thang máy, bao gồm máy kéo, tủ điều khiển, cabin, cáp tải và ray dẫn hướng. Tiếp theo, bài viết sẽ làm rõ các bộ phận an toàn đóng vai trò then chốt trong việc bảo vệ người sử dụng.
Phần Nội dung Bổ sung sẽ cung cấp những kiến thức mở rộng về lịch sử phát triển, nguyên lý hoạt động tổng quan, các loại thang máy phổ biến và yếu tố ảnh hưởng đến tuổi thọ của thang máy, mang đến một bức tranh hoàn chỉnh về công nghệ thang máy.
Cấu Tạo Cơ Bản Của Thang Máy Gồm Những Bộ Phận Chính Nào?

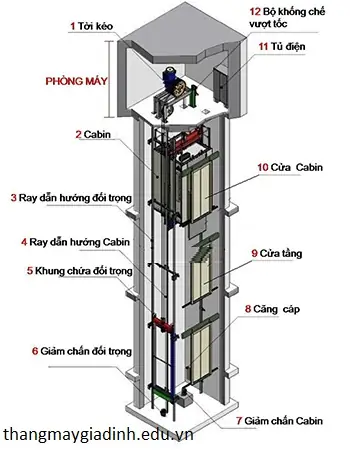

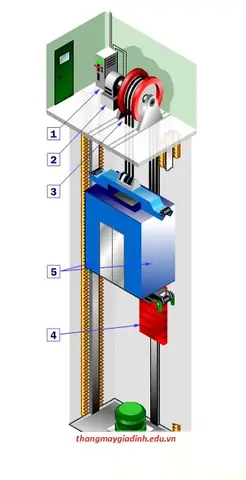

Cấu tạo cơ bản của thang máy bao gồm năm bộ phận chính đóng vai trò cốt lõi, phối hợp nhịp nhàng để tạo nên hệ thống vận hành hiệu quả và an toàn. Các bộ phận này bao gồm máy kéo (động cơ), tủ điều khiển (hệ thống điều khiển), cabin thang máy, cáp tải và ray dẫn hướng.
Hãy cùng tìm hiểu chi tiết về chức năng và vai trò của từng bộ phận quan trọng này.
Máy Kéo (Động Cơ Thang Máy)
Máy kéo, hay còn gọi là động cơ thang máy, chính là “trái tim” của hệ thống, chịu trách nhiệm tạo ra chuyển động lên xuống cho cabin. Sức mạnh và hiệu suất của máy kéo quyết định tốc độ cũng như khả năng tải trọng của thang máy.
Có hai loại máy kéo phổ biến là máy kéo có hộp số và máy kéo không hộp số. Máy kéo có hộp số sử dụng một bộ giảm tốc để tăng mô-men xoắn và giảm tốc độ quay của động cơ, phù hợp với các thang máy cần lực kéo mạnh mẽ. Ngược lại, máy kéo không hộp số hoạt động trực tiếp, ít bộ phận hơn, tiết kiệm năng lượng và thường êm ái hơn, phù hợp với các ứng dụng hiện đại yêu cầu hiệu suất cao và vận hành mượt mà. Nguyên lý hoạt động cơ bản của cả hai loại này đều dựa trên việc chuyển đổi năng lượng điện thành động năng để kéo cabin di chuyển.
Có thể bạn quan tâm: Con Lắc Lò Xo Trong Thang Máy: Ảnh Hưởng Của Chuyển Động Lên Dao Động
Tủ Điều Khiển (Hệ Thống Điều Khiển)
Tủ điều khiển, hay hệ thống điều khiển, là “bộ não” của thang máy, có nhiệm vụ tiếp nhận tất cả các tín hiệu từ nút bấm gọi tầng, nút bấm trong cabin, các cảm biến an toàn, sau đó xử lý và điều phối hoạt động của máy kéo, cửa thang máy, hệ thống chiếu sáng, quạt gió và các bộ phận khác.
Các thành phần chính trong tủ điều khiển bao gồm bộ xử lý tín hiệu (microcontroller hoặc PLC) để tiếp nhận và phân tích dữ liệu, bộ điều khiển động lực (biến tần) để điều chỉnh tốc độ và hướng di chuyển của động cơ một cách chính xác, và các mạch relay, contactor để đóng ngắt các dòng điện cao áp. Toàn bộ hệ thống này đảm bảo thang máy hoạt động đúng theo yêu cầu, tối ưu hóa hành trình và xử lý các tình huống khẩn cấp.
Cabin Thang Máy
Cabin thang máy là không gian mà hành khách hoặc hàng hóa di chuyển bên trong. Đây là bộ phận trực tiếp tiếp xúc với người sử dụng, do đó, yếu tố an toàn, tiện nghi và thẩm mỹ luôn được đặt lên hàng đầu trong thiết kế.
Bên trong cabin, bạn sẽ thấy các thành phần như sàn cabin, tường cabin, trần cabin, hệ thống chiếu sáng, quạt thông gió, bảng điều khiển với các nút bấm chọn tầng và hiển thị vị trí, cùng với các thiết bị an toàn như tay vịn, gương (tùy chọn), và hệ thống liên lạc khẩn cấp. Cấu tạo cabin được đảm bảo vững chắc, chịu được tải trọng và các tác động trong quá trình vận hành.
Cáp Tải
Cáp tải là một trong những bộ phận quan trọng nhất, đóng vai trò kết nối cabin thang máy với đối trọng, đồng thời là phương tiện truyền lực kéo từ máy kéo. Cáp tải được chế tạo từ nhiều sợi thép xoắn lại với nhau, có khả năng chịu lực kéo rất cao để đảm bảo an toàn cho hành khách.
Có thể bạn quan tâm: Chữ G Trong Thang Máy Là Tầng Gì? Giải Mã Ký Hiệu Phổ Biến
Có nhiều loại cáp tải khác nhau, tùy thuộc vào tải trọng và tốc độ của thang máy, phổ biến nhất là cáp thép cường độ cao. Các tiêu chuẩn an toàn nghiêm ngặt được áp dụng cho cáp tải, bao gồm việc kiểm tra định kỳ, thay thế khi có dấu hiệu mòn hoặc hư hỏng để đảm bảo không có sự cố đáng tiếc xảy ra trong quá trình vận hành.
Ray Dẫn Hướng
Ray dẫn hướng là hệ thống thanh dẫn kim loại được lắp đặt dọc theo giếng thang, có chức năng định vị và dẫn hướng cho cabin cũng như đối trọng di chuyển theo một phương thẳng đứng chính xác và ổn định. Ray dẫn hướng đảm bảo cabin không bị rung lắc, lệch khỏi quỹ đạo trong suốt hành trình.
Cấu tạo của ray dẫn hướng thường là các thanh thép hình chữ T hoặc hình I được gia cố chắc chắn. Chúng được lắp đặt theo chiều dọc của giếng thang và được căn chỉnh cẩn thận để đảm bảo cabin có thể di chuyển lên xuống một cách êm ái và an toàn. Hệ thống ray này cũng đóng vai trò quan trọng trong việc hỗ trợ hoạt động của các thiết bị an toàn như bộ chống quá tốc.
Các Bộ Phận An Toàn Quan Trọng Khác Trong Thang Máy
Bên cạnh các bộ phận cấu thành chính, thang máy còn được trang bị nhiều bộ phận an toàn khác, đóng vai trò then chốt trong việc bảo vệ hành khách khỏi những tình huống nguy hiểm tiềm ẩn. Sự phối hợp nhịp nhàng của các thiết bị này đảm bảo thang máy hoạt động trong giới hạn cho phép và có thể xử lý các sự cố khẩn cấp một cách hiệu quả.
Dưới đây là các bộ phận an toàn quan trọng mà bạn cần biết.
Bộ Chống Quá Tốc và Phanh Cơ
Bộ chống quá tốc và phanh cơ là hệ thống an toàn kép quan trọng bậc nhất của thang máy. Bộ chống quá tốc có nhiệm vụ phát hiện khi thang máy di chuyển với vận tốc vượt quá giới hạn cho phép. Khi phát hiện ra tình trạng này, nó sẽ ngay lập tức kích hoạt phanh cơ. Phanh cơ, thường được gắn vào khung cabin hoặc ray dẫn hướng, sẽ tác động lực để kẹp chặt vào ray, làm chậm và dừng cabin một cách an toàn.
Có thể bạn quan tâm: Chống Thấm Hố Thang Máy Bằng Sika: Hướng Dẫn Chi Tiết Từ A-z
Nguyên lý hoạt động của bộ chống quá tốc thường dựa trên cơ chế ly tâm hoặc điện tử để đo tốc độ thang máy. Khi tốc độ vượt ngưỡng, nó sẽ gửi tín hiệu để các cơ cấu phanh được kích hoạt, ngăn chặn thang máy rơi tự do hoặc di chuyển quá nhanh.
Cửa Tầng và Cửa Cabin
Hệ thống cửa tầng và cửa cabin đóng vai trò cực kỳ quan trọng trong việc đảm bảo an toàn, ngăn chặn tai nạn có thể xảy ra khi thang máy chưa dừng hẳn tại tầng hoặc không ở đúng vị trí. Cửa tầng là cửa mở ra sảnh của mỗi tầng, còn cửa cabin là cửa của chính chiếc thang máy.
Cơ chế hoạt động của các loại cửa thang máy hiện đại thường bao gồm khóa liên động an toàn. Nghĩa là, cửa tầng chỉ có thể mở ra khi cabin đã dừng hẳn tại tầng đó và cửa cabin cũng đã mở. Ngược lại, cửa cabin chỉ có thể mở khi cửa tầng đã được mở hoàn toàn. Điều này ngăn chặn việc hành khách bước vào hoặc ra khỏi thang máy khi nó đang di chuyển hoặc chưa vào đúng vị trí, là một biện pháp an toàn cơ bản nhưng vô cùng hiệu quả.
Bộ Giới Hạn Tốc Độ và Cáp Hành Trình
Bộ giới hạn tốc độ (governor) là một thiết bị độc lập với hệ thống điều khiển chính, có vai trò giám sát liên tục tốc độ của cabin. Khi thang máy vượt quá tốc độ cho phép, bộ giới hạn tốc độ sẽ phát hiện và kích hoạt cơ cấu an toàn (thường là phanh an toàn gắn trên ray dẫn hướng) để dừng cabin.
Song song đó, cáp hành trình (hoặc công tắc hành trình) có chức năng kiểm soát và giới hạn phạm vi di chuyển của thang máy. Chúng được lắp đặt ở các vị trí nhất định trong giếng thang để báo hiệu cho hệ thống điều khiển biết khi nào thang máy đã đạt đến tầng trên cùng hoặc tầng dưới cùng, ngăn chặn thang máy di chuyển ra khỏi phạm vi hoạt động an toàn.
Hệ Thống Báo Tải
Có thể bạn quan tâm: Lập Trình Plc Điều Khiển Thang Máy: Hướng Dẫn Chi Tiết Cho Kỹ Thuật Viên & Sinh Viên
Hệ thống báo tải là một bộ phận quan trọng giúp thang máy hoạt động hiệu quả và an toàn, đặc biệt trong các thang máy có giới hạn tải trọng nghiêm ngặt. Hệ thống này sử dụng các cảm biến để đo lường trọng lượng thực tế trong cabin.
Khi tổng trọng lượng hành khách và hàng hóa vượt quá sức chứa cho phép của thang máy, hệ thống báo tải sẽ gửi tín hiệu cảnh báo và ngăn không cho thang máy di chuyển. Điều này giúp tránh tình trạng quá tải, gây áp lực lên động cơ, cáp tải và các bộ phận khác, đồng thời đảm bảo an toàn cho cả người sử dụng và tuổi thọ của thiết bị.
Lịch Sử Phát Triển và Nguyên Lý Hoạt Động Chung Của Thang Máy
Việc tìm hiểu sâu hơn về lịch sử hình thành và phát triển của thang máy, cùng với nguyên lý hoạt động tổng quan, sẽ giúp chúng ta có cái nhìn toàn diện hơn về công nghệ đã làm thay đổi cách chúng ta di chuyển trong các không gian xây dựng hiện đại.
Sự Ra Đời Và Các Bước Tiến Hóa Của Thang Máy
Những ý tưởng sơ khai về thang máy có thể bắt nguồn từ thời cổ đại với các hệ thống nâng đơn giản. Tuy nhiên, thang máy hiện đại thực sự bắt đầu hình thành vào thế kỷ 19 với sự ra đời của động cơ hơi nước và sau đó là động cơ điện. Eli Whitney, Elisha Otis là những nhân vật quan trọng trong quá trình này. Phát minh ra phanh an toàn của Elisha Otis vào năm 1852 đã giải quyết nỗi sợ hãi về sự cố rơi tự do, mở đường cho việc ứng dụng thang máy rộng rãi trong các tòa nhà thương mại và dân cư.
Qua từng giai đoạn, thang máy đã có những bước tiến hóa vượt bậc: từ thang máy chạy bằng hơi nước, điện, đến các hệ thống điều khiển vi xử lý, động cơ biến tần mang lại sự êm ái, tiết kiệm năng lượng và an toàn vượt trội.
Nguyên Lý Hoạt Động Tổng Quan Của Thang Máy
Nguyên lý hoạt động tổng quan của thang máy dựa trên sự phối hợp nhịp nhàng giữa máy kéo, cáp tải, cabin, đối trọng và ray dẫn hướng. Khi người dùng nhấn nút gọi tầng hoặc chọn tầng trên bảng điều khiển trong cabin, tín hiệu sẽ được gửi đến tủ điều khiển. Tủ điều khiển sẽ phân tích tín hiệu, tính toán hành trình tối ưu và điều khiển máy kéo quay theo hướng thích hợp.
Máy kéo sẽ kéo cáp tải, làm cabin di chuyển lên hoặc xuống dọc theo ray dẫn hướng. Đối trọng, được nối với cabin qua hệ thống ròng rọc và cáp, có vai trò cân bằng trọng lượng, giúp giảm tải cho máy kéo và tiết kiệm năng lượng. Các bộ phận an toàn liên tục giám sát hoạt động để đảm bảo thang máy vận hành trong giới hạn an toàn.
Phân Loại Các Loại Thang Máy Phổ Biến
Thang máy ngày nay rất đa dạng, được phân loại dựa trên mục đích sử dụng, cấu tạo và công nghệ. Một số loại thang máy phổ biến bao gồm:
- Thang máy tải khách: Phổ biến nhất trong các tòa nhà văn phòng, chung cư, trung tâm thương mại, được thiết kế để vận chuyển hành khách với tốc độ và sự thoải mái cao.
- Thang máy gia đình (Home Elevator): Có kích thước nhỏ gọn, thường lắp đặt trong các biệt thự, nhà riêng, mang đến sự tiện nghi cho người già, trẻ em hoặc những người gặp khó khăn khi di chuyển bằng cầu thang bộ.
- Thang máy tải hàng (Freight Elevator): Được thiết kế với khả năng chịu tải trọng lớn, kích thước rộng rãi, thường sử dụng trong nhà kho, nhà máy, xí nghiệp để vận chuyển hàng hóa.
- Thang máy bệnh viện (Hospital Elevator): Có kích thước lớn, cabin đủ rộng để chở giường bệnh và đội ngũ y tế, hoạt động êm ái, không gây tiếng động, đảm bảo vệ sinh và an toàn tuyệt đối.
Yếu Tố Ảnh Hưởng Đến Tuổi Thọ Và Độ Bền Của Thang Máy
Tuổi thọ và độ bền của thang máy phụ thuộc vào nhiều yếu tố, trong đó quan trọng nhất là chất lượng của các bộ phận cấu thành và quy trình bảo trì, bảo dưỡng định kỳ. Các bộ phận được sản xuất từ vật liệu cao cấp, tuân thủ tiêu chuẩn kỹ thuật sẽ có độ bền cao hơn.
Việc thực hiện kiểm tra, vệ sinh, tra dầu mỡ và thay thế các bộ phận hao mòn theo đúng lịch trình bảo trì là cực kỳ cần thiết. Một quy trình bảo dưỡng chuyên nghiệp không chỉ giúp thang máy hoạt động ổn định, an toàn mà còn kéo dài tuổi thọ của thiết bị, giảm thiểu chi phí sửa chữa đột xuất.
