Cảm biến thang máy đóng vai trò là “mắt thần” và “giác quan” thiết yếu, đảm bảo an toàn tuyệt đối và vận hành thông suốt cho mọi hành trình. Hiểu rõ các loại cảm biến này không chỉ giúp người dùng thang máy nhận thức rõ hơn về công nghệ hỗ trợ mà còn góp phần nâng cao trải nghiệm di chuyển an toàn và hiệu quả. Bài viết này sẽ đi sâu vào các loại cảm biến thang máy phổ biến nhất, chức năng cốt lõi và cách chúng phối hợp nhịp nhàng để mang đến sự an tâm cho hành khách.
Chúng ta sẽ khám phá định nghĩa và vai trò không thể thiếu của cảm biến thang máy, sau đó lần lượt đi qua các loại cảm biến thường gặp như cảm biến cửa, cảm biến dừng tầng, cảm biến trọng lượng, cảm biến độ cao và cảm biến nhiệt độ. Cuối cùng, bài viết sẽ phân loại chúng theo vị trí lắp đặt và chức năng, đồng thời cung cấp những lưu ý quan trọng khi lựa chọn, sử dụng và bảo trì các bộ phận cảm biến này, nhằm đảm bảo thang máy luôn hoạt động trong tình trạng tối ưu.
Cảm biến thang máy là gì và vai trò thiết yếu?
Cảm biến thang máy là các thiết bị điện tử được thiết kế đặc biệt để thu thập thông tin về môi trường xung quanh và trạng thái hoạt động của thang máy, từ đó gửi tín hiệu về bộ điều khiển trung tâm. Vai trò của chúng vô cùng thiết yếu trong việc đảm bảo an toàn cho hành khách bằng cách phát hiện các vật cản, xác định chính xác vị trí dừng, đo lường tải trọng, giám sát nhiệt độ và ngăn ngừa các sự cố tiềm ẩn, từ đó giúp thang máy vận hành trơn tru và hiệu quả.
Việc hiểu rõ các loại cảm biến, chức năng và nguyên lý hoạt động của chúng là vô cùng cần thiết cho người sử dụng thang máy. Sự am hiểu này giúp hành khách nhận thức được các tính năng an toàn đang hoạt động, chủ động xử lý các tình huống bất thường (nếu có thể) và đánh giá đúng tầm quan trọng của việc bảo trì, bảo dưỡng định kỳ hệ thống thang máy.
Các loại cảm biến thang máy phổ biến nhất hiện nay
Có thể bạn quan tâm: Giải Mã Toàn Diện Các Ký Hiệu Trong Thang Máy: Nút Bấm, Tầng Và Thuật Ngữ
Có nhiều loại cảm biến khác nhau được trang bị trên thang máy, mỗi loại đảm nhiệm một chức năng riêng biệt để tối ưu hóa hiệu suất và an toàn. Dưới đây là các loại cảm biến thang máy phổ biến nhất hiện nay mà bạn thường gặp:

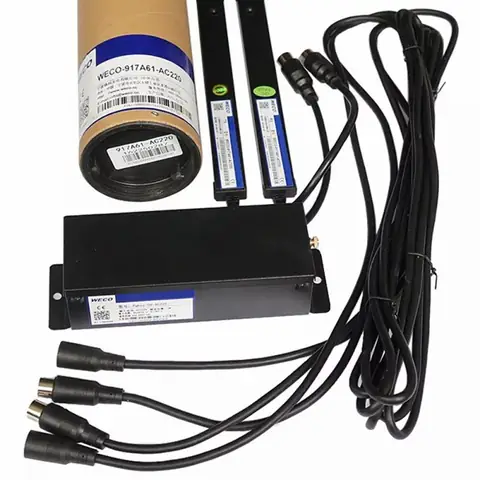

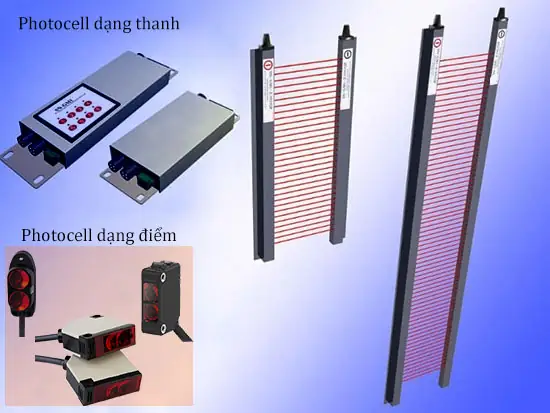

Cảm biến cửa thang máy (Photocell/Cảm biến hồng ngoại/Laser)
Cảm biến cửa thang máy, thường được gọi là photocell, hoạt động dựa trên nguyên lý phát và nhận tia hồng ngoại hoặc tia laser để phát hiện sự hiện diện của vật cản trong vùng cửa. Chúng được lắp đặt ở hai bên khung cửa thang máy với nhiệm vụ chính là ngăn chặn cửa đóng sập khi có người hoặc vật cản đi vào vùng an toàn, đảm bảo an toàn tối đa cho hành khách khi ra vào cabin.
- Nguyên lý hoạt động: Các cảm biến này thường hoạt động theo cặp. Một bên phát ra tia hồng ngoại hoặc laser, bên còn lại nhận tín hiệu. Khi tia bị gián đoạn bởi vật cản, bộ điều khiển sẽ nhận tín hiệu và ra lệnh cho cửa thang máy ngừng đóng hoặc tự động mở ra. Công nghệ laser có thể cung cấp độ chính xác cao hơn và vùng quét rộng hơn so với hồng ngoại truyền thống.
- Vị trí lắp đặt và chức năng: Cảm biến thường được lắp đặt ở mép dưới của khung cửa cabin hoặc khung cửa tầng. Chức năng chính là tạo ra một “vùng an toàn” ảo, giúp thang máy nhận diện và phản ứng kịp thời với bất kỳ sự cản trở nào trong phạm vi hoạt động của cửa, từ đó phòng tránh các tai nạn kẹp cửa đáng tiếc.
Cảm biến dừng tầng thang máy (Cảm biến vị trí/Cảm biến từ)
Cảm biến dừng tầng thang máy là những thiết bị quan trọng giúp hệ thống điều khiển biết được vị trí chính xác của cabin trong hố thang, từ đó thực hiện việc dừng lại tại tầng yêu cầu một cách êm ái và chính xác.
- Cách xác định vị trí: Cảm biến dừng tầng hoạt động bằng cách nhận diện các tín hiệu từ các điểm đánh dấu được đặt dọc theo hố thang. Các điểm đánh dấu này có thể là các nam châm hoặc các bộ phận phản quang, tùy thuộc vào loại cảm biến được sử dụng. Khi cabin di chuyển, các cảm biến sẽ quét qua các điểm đánh dấu này và gửi thông tin về tốc độ, vị trí về bộ điều khiển.
- Các loại cảm biến từ và nam châm: Một trong những phương pháp phổ biến là sử dụng nam châm vĩnh cửu được gắn cố định tại các vị trí quan trọng (như các tầng, đỉnh hố thang, đáy hố thang) và cảm biến từ (reed switch hoặc cảm biến Hall) được gắn trên cabin thang máy. Khi cabin đi qua mỗi nam châm, cảm biến sẽ kích hoạt, cho phép bộ điều khiển tính toán và điều chỉnh hành trình, đảm bảo cabin dừng đúng cốt tầng.
Cảm biến trọng lượng thang máy (Load Sensor)
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Các Bước Sử Dụng Thang Máy An Toàn Và Đúng Cách
Cảm biến trọng lượng, hay còn gọi là Load Sensor, là bộ phận không thể thiếu để đo lường tải trọng hiện có bên trong cabin thang máy.
- Chức năng đo lường tải trọng: Cảm biến này thường được đặt dưới sàn cabin hoặc tích hợp vào hệ thống cáp treo. Chúng đo đạc khối lượng của hành khách và hàng hóa bên trong cabin, chuyển đổi thông tin này thành tín hiệu điện gửi về bộ điều khiển.
- Tầm quan trọng cho việc quá tải hoặc tải trọng tối thiểu: Chức năng chính của cảm biến trọng lượng là ngăn chặn tình trạng thang máy bị quá tải. Khi tổng trọng lượng vượt quá giới hạn cho phép, thang máy sẽ không hoạt động và phát ra cảnh báo. Ngược lại, một số hệ thống thang máy hiện đại cũng có thể sử dụng cảm biến này để đảm bảo có đủ tải trọng tối thiểu trước khi thang máy khởi hành (đặc biệt hữu ích cho các thang máy chở hàng hoặc trong các ứng dụng đặc biệt), giúp tối ưu hóa hiệu quả năng lượng.
Cảm biến độ cao (Position Sensor)
Cảm biến độ cao (Position Sensor) đóng vai trò xác định vị trí chính xác của cabin thang máy trong suốt hành trình di chuyển dọc theo hố thang.
- Vai trò xác định chính xác vị trí: Khác với cảm biến dừng tầng chỉ quan tâm đến việc đánh dấu các điểm dừng, cảm biến độ cao cung cấp thông tin liên tục và chi tiết về vị trí tuyệt đối của cabin so với một điểm gốc trong hố thang. Thông tin này rất quan trọng cho việc điều khiển tốc độ, gia tốc và dừng lại một cách mượt mà.
- Phân biệt với cảm biến dừng tầng: Trong khi cảm biến dừng tầng chủ yếu dùng để “đánh dấu” và “xác nhận” việc đến tầng, thì cảm biến độ cao cung cấp dữ liệu “liên tục” về hành trình. Chúng có thể sử dụng các công nghệ như bộ mã hóa quay (rotary encoder) gắn vào trục động cơ hoặc cảm biến quang học quét qua một dải mã hóa dài dọc hố thang để xác định vị trí chính xác từng milimet. Sự kết hợp của cả hai loại cảm biến này thường mang lại độ chính xác và an toàn cao nhất.
Cảm biến nhiệt độ (Temperature Sensor)
Cảm biến nhiệt độ có chức năng theo dõi và giám sát nhiệt độ trong cabin thang máy cũng như trong hố thang.
- Chức năng theo dõi nhiệt độ: Các cảm biến này đo lường nhiệt độ môi trường xung quanh và gửi dữ liệu về bộ điều khiển thang máy. Chúng giúp duy trì một môi trường thoải mái cho hành khách và bảo vệ các linh kiện điện tử quan trọng.
- Ảnh hưởng của nhiệt độ đến hoạt động: Nhiệt độ quá cao có thể gây ảnh hưởng tiêu cực đến hiệu suất hoạt động của động cơ, hệ thống điều khiển điện tử và các bộ phận khác của thang máy, dẫn đến giảm tuổi thọ hoặc thậm chí gây ra sự cố. Cảm biến nhiệt độ giúp phát hiện sớm các dấu hiệu bất thường, cho phép hệ thống làm mát hoạt động hoặc đưa ra cảnh báo để kỹ thuật viên kiểm tra, đảm bảo các bộ phận luôn hoạt động trong điều kiện nhiệt độ lý tưởng.
Phân loại cảm biến thang máy theo vị trí lắp đặt và chức năng
Có thể bạn quan tâm: Thông Tin Chi Tiết Về Công Ty Tnhh Thang Máy Phát Tiến (fati Elevator)
Việc phân loại cảm biến thang máy dựa trên vị trí lắp đặt và chức năng cụ thể giúp chúng ta hình dung rõ hơn về cách chúng phối hợp với nhau để tạo nên một hệ thống vận hành an toàn và hiệu quả.
Cảm biến bên trong cabin
Các cảm biến được lắp đặt bên trong cabin thang máy chủ yếu tập trung vào việc giám sát điều kiện và hoạt động bên trong không gian sử dụng của hành khách.
- Ví dụ điển hình: Cảm biến trọng lượng là ví dụ điển hình nhất cho loại này. Nó được tích hợp dưới sàn cabin để đo lường tải trọng hiện tại, đảm bảo thang máy không bị quá tải và vận hành an toàn. Ngoài ra, một số hệ thống thang máy hiện đại còn có thể tích hợp cảm biến chất lượng không khí hoặc cảm biến nhiệt độ trong cabin để điều chỉnh hệ thống thông gió và làm mát, mang lại sự thoải mái tối đa cho hành khách.
Cảm biến tại cửa thang máy
Cảm biến tại cửa thang máy có nhiệm vụ đặc biệt quan trọng trong việc đảm bảo an toàn cho quá trình ra vào cabin, phòng tránh các tai nạn đáng tiếc có thể xảy ra.
- Ví dụ điển hình: Photocell (cảm biến hồng ngoại hoặc laser) là loại cảm biến chính tại khu vực cửa. Chúng tạo ra một “rào cản” vô hình để phát hiện bất kỳ vật cản nào xuất hiện trong phạm vi cửa, ngăn chặn cửa đóng sập và đảm bảo hành khách có đủ thời gian an toàn để di chuyển ra vào.
Cảm biến trong hố thang
Có thể bạn quan tâm: Công Ty Tnhh Thang Máy Phát Thành: Thông Tin Chi Tiết & Dịch Vụ
Khu vực hố thang là nơi chứa các bộ phận kỹ thuật quan trọng, và các cảm biến tại đây đóng vai trò định vị, giám sát và đảm bảo hoạt động chính xác của cabin trong suốt hành trình.
- Ví dụ điển hình: Cảm biến dừng tầng và cảm biến vị trí là hai loại cảm biến chủ chốt trong hố thang. Cảm biến dừng tầng sử dụng nam châm hoặc các điểm đánh dấu để bộ điều khiển xác định khi nào cabin đã đến đúng tầng. Cảm biến vị trí (như bộ mã hóa quay hoặc cảm biến quang học) cung cấp thông tin liên tục về vị trí chính xác của cabin dọc theo hố thang, giúp điều khiển tốc độ và đảm bảo hành trình êm ái. Ngoài ra, cảm biến giới hạn trên và dưới cũng được lắp đặt trong hố thang để ngăn cabin di chuyển vượt quá giới hạn an toàn.
Lưu ý quan trọng khi lựa chọn và sử dụng cảm biến thang máy
Việc hiểu rõ về các loại cảm biến thang máy không chỉ dừng lại ở việc biết chúng là gì mà còn cần trang bị những kiến thức thực tế để lựa chọn, sử dụng và bảo trì chúng một cách hiệu quả, góp phần tối ưu hóa sự an toàn và tuổi thọ của hệ thống thang máy.
Yếu tố cần cân nhắc khi chọn mua cảm biến thang máy
Khi có nhu cầu thay thế hoặc nâng cấp cảm biến cho thang máy, việc cân nhắc kỹ lưỡng các yếu tố sau đây sẽ giúp bạn đưa ra lựa chọn phù hợp và tối ưu nhất.
- Loại thang máy: Mỗi loại thang máy (thang máy chở khách, thang máy tải hàng, thang máy gia đình, thang máy bệnh viện) có yêu cầu về tải trọng, tốc độ và tính năng an toàn khác nhau, từ đó ảnh hưởng đến loại cảm biến và thông số kỹ thuật cần thiết.
- Môi trường hoạt động: Các yếu tố như độ ẩm, nhiệt độ, bụi bẩn, rung động tại nơi lắp đặt có thể ảnh hưởng đến hoạt động và tuổi thọ của cảm biến. Cần lựa chọn cảm biến có khả năng chống chịu tốt với môi trường cụ thể.
- Nhà cung cấp uy tín: Lựa chọn nhà cung cấp có tiếng, cung cấp sản phẩm chính hãng, có chứng nhận chất lượng và dịch vụ hậu mãi tốt là yếu tố then chốt để đảm bảo chất lượng và độ tin cậy của cảm biến.
- Tiêu chuẩn an toàn: Cảm biến thang máy phải đáp ứng các tiêu chuẩn an toàn quốc gia và quốc tế liên quan đến hệ thống thang máy. Việc kiểm tra các chứng nhận này là cần thiết.
- Tương thích với hệ thống điều khiển: Cảm biến mới cần tương thích với bộ điều khiển thang máy hiện có hoặc hệ thống điều khiển được lựa chọn để đảm bảo khả năng tích hợp và hoạt động đồng bộ.
Dấu hiệu nhận biết cảm biến thang máy gặp sự cố
Khi các cảm biến thang máy gặp sự cố, chúng thường biểu hiện qua những bất thường trong hoạt động của thang máy, đòi hỏi sự chú ý để khắc phục kịp thời.
- Cửa không đóng mở đúng cách: Cửa thang máy đóng chậm, mở đột ngột, hoặc không đóng hoàn toàn có thể là dấu hiệu cảm biến cửa (photocell) bị lỗi, bẩn hoặc lệch vị trí.
- Dừng sai tầng hoặc dừng không chính xác: Nếu thang máy thường xuyên dừng lệch khỏi vị trí tầng mong muốn, đó có thể là do cảm biến dừng tầng hoặc cảm biến vị trí gặp vấn đề, hoặc các điểm đánh dấu bị lệch.
- Thang máy không hoạt động khi có tải hoặc báo quá tải sai: Cảm biến trọng lượng bị lỗi có thể dẫn đến tình trạng thang máy không chạy dù tải trọng bình thường, hoặc ngược lại, báo quá tải ngay cả khi cabin trống.
- Báo lỗi hệ thống hoặc hiển thị mã lỗi: Các hệ thống thang máy hiện đại thường có chức năng tự chẩn đoán và hiển thị mã lỗi khi cảm biến gặp trục trặc, giúp kỹ thuật viên xác định vấn đề nhanh chóng.
- Hoạt động giật cục hoặc không êm ái: Mặc dù có thể do nhiều nguyên nhân khác, nhưng cảm biến vị trí hoặc tốc độ không hoạt động chính xác đôi khi cũng gây ra hiện tượng này.
Bảo trì và kiểm tra định kỳ cảm biến thang máy
Việc bảo trì và kiểm tra định kỳ các cảm biến thang máy là vô cùng quan trọng để đảm bảo chúng luôn hoạt động chính xác, hiệu quả và góp phần duy trì an toàn cho hệ thống.
- Tầm quan trọng của bảo dưỡng: Giống như mọi bộ phận cơ khí và điện tử khác, cảm biến thang máy cần được kiểm tra và bảo dưỡng định kỳ để phát hiện sớm các dấu hiệu hao mòn, sai lệch hoặc hỏng hóc tiềm ẩn. Bảo dưỡng đúng cách giúp ngăn ngừa sự cố đột ngột, kéo dài tuổi thọ của cảm biến và toàn bộ hệ thống thang máy.
- Các bước kiểm tra cơ bản: Bao gồm vệ sinh bề mặt cảm biến (đặc biệt là cảm biến cửa để loại bỏ bụi bẩn), kiểm tra độ thẳng hàng, kiểm tra kết nối điện, và thực hiện các bài kiểm tra chức năng theo quy trình của nhà sản xuất.
- Tần suất: Lịch kiểm tra và bảo dưỡng nên tuân thủ khuyến cáo của nhà sản xuất thang máy hoặc theo quy định của các tiêu chuẩn an toàn liên quan. Thông thường, việc kiểm tra định kỳ được thực hiện cùng với các hạng mục bảo trì thang máy khác.
Các công nghệ cảm biến mới trong thang máy hiện đại
Ngành công nghiệp thang máy không ngừng phát triển, và các công nghệ cảm biến mới đang dần được ứng dụng để mang lại trải nghiệm di chuyển thông minh, an toàn và hiệu quả hơn.
- Cảm biến 3D và trí tuệ nhân tạo: Một số thang máy hiện đại sử dụng công nghệ cảm biến 3D kết hợp với trí tuệ nhân tạo để nhận diện hành khách, phân tích hành vi, và dự đoán nhu cầu di chuyển, từ đó tối ưu hóa việc điều phối thang máy.
- Cảm biến LiDAR: Công nghệ LiDAR (Light Detection and Ranging) có thể được sử dụng để quét chi tiết không gian hố thang và cabin, cung cấp dữ liệu chính xác hơn cho việc định vị và phát hiện vật cản so với các cảm biến truyền thống.
- Cảm biến không tiếp xúc tiên tiến: Ngoài photocell, các công nghệ cảm biến không tiếp xúc mới có thể phát hiện chuyển động và khoảng cách với độ nhạy cao hơn, giảm thiểu khả năng bỏ sót hoặc phát hiện sai.
- Kết nối IoT: Cảm biến ngày càng được kết nối Internet of Things (IoT), cho phép giám sát từ xa, phân tích dữ liệu vận hành theo thời gian thực, và dự đoán nhu cầu bảo trì, mang lại hiệu quả quản lý và vận hành vượt trội.
