Việc lắp đặt thang máy gia đình, dù là tự thi công hay thuê ngoài, đòi hỏi sự hiểu biết sâu sắc về nguyên lý hoạt động, các bộ phận cấu thành và quy trình lắp đặt an toàn. Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện về cách thức vận hành, các bước thi công chi tiết và những lưu ý quan trọng để đảm bảo chiếc thang máy gia đình của bạn hoạt động hiệu quả và an toàn tuyệt đối.
Trong nội dung chính, chúng ta sẽ đi sâu vào nguyên lý hoạt động cơ bản, khám phá các bộ phận cốt lõi tạo nên một chiếc thang máy, cũng như nắm vững các nguyên tắc vận hành an toàn. Tiếp theo, quy trình lắp đặt sẽ được trình bày một cách mạch lạc, từ khâu chuẩn bị, thi công hố thang, lắp đặt cơ khí và điện, cho đến khâu kiểm tra, vận hành thử nghiệm. Cuối cùng, những điểm cần lưu ý khi tự thi công hoặc lựa chọn đơn vị lắp đặt chuyên nghiệp sẽ được đề cập, giúp bạn đưa ra quyết định sáng suốt.
Phần bổ sung sẽ mở rộng giải pháp cho những không gian hạn chế, bao gồm việc cắt bỏ cầu thang bộ hoặc lựa chọn các loại thang máy mini tiết kiệm diện tích. Đồng thời, chúng ta cũng sẽ cảnh báo về những rủi ro tiềm ẩn khi cân nhắc các phương án tự chế tạo thang máy không chuyên nghiệp.
Nguyên lý hoạt động cơ bản của thang máy gia đình
Thang máy gia đình hoạt động dựa trên nguyên lý cơ bản là sử dụng một hệ thống truyền động để di chuyển cabin lên xuống trong một không gian nhất định. Các thành phần chính như động cơ, hệ thống cáp hoặc piston, ray dẫn hướng và bộ điều khiển phối hợp nhịp nhàng để thực hiện chức năng này, đảm bảo sự di chuyển êm ái và an toàn cho người sử dụng.
Có ba cơ chế hoạt động phổ biến nhất cho thang máy gia đình hiện nay là hệ thống thủy lực, hệ thống kéo (traction) và hệ thống trục vít.

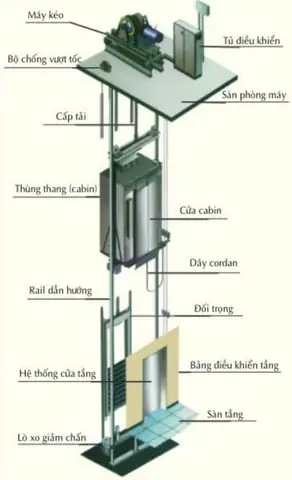

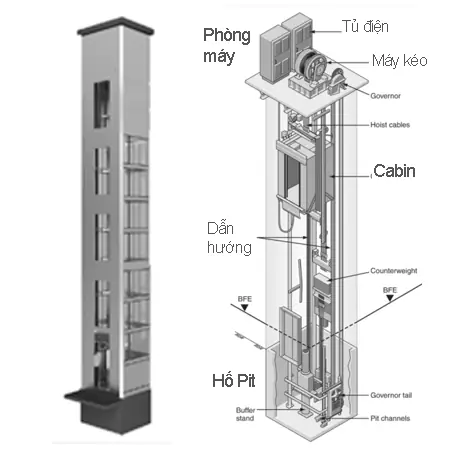

Các bộ phận chính cấu thành nên thang máy
Một chiếc thang máy gia đình hoàn chỉnh bao gồm nhiều bộ phận quan trọng, mỗi bộ phận đóng vai trò riêng biệt nhưng lại phối hợp chặt chẽ với nhau để vận hành. Các thành phần này từ cabin di chuyển, ray dẫn hướng cố định, hệ thống truyền động, cho đến động cơ và bộ điều khiển, cùng với các yêu cầu nghiêm ngặt về cửa thang, đều góp phần tạo nên sự an toàn và tiện nghi.
Có thể bạn quan tâm: Cách Giữ Cửa Thang Máy An Toàn Và Đúng Cách
Dưới đây là các bộ phận chính tạo nên một hệ thống thang máy gia đình:
- Cabin: Là không gian chứa người sử dụng, cabin cần đảm bảo tính thẩm mỹ, sự chắc chắn và đầy đủ các thiết bị an toàn cần thiết như nút gọi khẩn cấp, đèn chiếu sáng, quạt thông gió và tay vịn. Kích thước và thiết kế của cabin sẽ phụ thuộc vào diện tích sẵn có và nhu cầu sử dụng của gia đình.
- Ray dẫn hướng: Hệ thống ray thép được lắp đặt dọc theo chiều cao của hố thang, có chức năng dẫn đường cho cabin di chuyển theo phương thẳng đứng một cách chính xác và ổn định. Sự thẳng đứng và căn chỉnh chính xác của ray là yếu tố then chốt để thang máy hoạt động êm ái, giảm thiểu rung lắc và ngăn ngừa sự cố.
- Hệ thống cáp/xích hoặc piston: Đây là cơ chế truyền động chính của thang máy. Đối với thang máy kéo, hệ thống bao gồm cáp thép chịu lực nối cabin và đối trọng, chạy qua puly được dẫn động bởi động cơ. Với thang máy thủy lực, một piston sẽ đẩy cabin lên bằng áp suất dầu. Hệ thống trục vít sử dụng một trục ren xoay để nâng hạ cabin.
- Động cơ và bộ điều khiển: Động cơ là nguồn cung cấp năng lượng cho hệ thống truyền động, còn bộ điều khiển là “bộ não” của thang máy. Nó xử lý các tín hiệu từ nút bấm gọi tầng, cảm biến an toàn, và điều phối hoạt động của động cơ để cabin di chuyển đến đúng vị trí yêu cầu một cách an toàn và hiệu quả.
- Cửa cabin và cửa tầng: Cửa thang máy là một trong những bộ phận quan trọng nhất về mặt an toàn. Chúng được thiết kế để đóng/mở tự động và chỉ cho phép cabin di chuyển khi tất cả các cửa đã được đóng kín hoàn toàn. Các yêu cầu về vật liệu, cơ chế khóa và tiêu chuẩn an toàn cho cửa thang là rất khắt khe.
Nguyên tắc vận hành an toàn và ổn định
Để đảm bảo thang máy gia đình hoạt động an toàn và ổn định, việc tuân thủ các nguyên tắc kỹ thuật và an toàn là bắt buộc. Những yếu tố như độ thẳng đứng của hố thang, cơ chế khóa cửa thông minh và bộ giới hạn tốc độ đóng vai trò then chốt trong việc ngăn ngừa tai nạn.
Các nguyên tắc vận hành an toàn và ổn định bao gồm:
- Yêu cầu về độ thẳng đứng của hố thang: Hố thang máy cần được xây dựng với độ thẳng đứng tuyệt đối. Sai lệch dù nhỏ cũng có thể gây ra ma sát quá mức, rung lắc, ảnh hưởng đến hoạt động của ray dẫn hướng và tiềm ẩn nguy cơ hư hỏng hoặc mất an toàn cho cabin.
- Cơ chế khóa an toàn khi cửa mở/đóng: Hệ thống khóa an toàn đảm bảo rằng thang máy chỉ có thể di chuyển khi tất cả các cửa cabin và cửa tầng đã được đóng chặt. Ngược lại, cửa sẽ không mở cho đến khi cabin dừng hẳn tại tầng. Điều này ngăn chặn hiệu quả tình trạng thang máy chạy khi cửa chưa đóng hoặc cửa mở khi thang máy đang di chuyển.
- Vai trò của bộ giới hạn tốc độ: Bộ giới hạn tốc độ (overspeed governor) là một thiết bị an toàn quan trọng. Nếu cabin di chuyển với tốc độ vượt quá giới hạn cho phép (do lỗi hệ thống phanh chính hoặc đứt cáp), bộ giới hạn tốc độ sẽ kích hoạt hệ thống phanh khẩn cấp (thường là phanh kẹp vào ray dẫn hướng), làm dừng cabin ngay lập tức, đảm bảo an toàn cho người bên trong.
Các bước cơ bản để thực hiện lắp đặt thang máy gia đình
Quy trình lắp đặt thang máy gia đình là một chuỗi các công việc đòi hỏi sự chính xác, tuân thủ kỹ thuật và tuân thủ nghiêm ngặt các quy định an toàn. Từ việc chuẩn bị kỹ lưỡng nền móng cho hố thang, lắp đặt các bộ phận cơ khí, đến hoàn thiện hệ thống điện điều khiển và cuối cùng là kiểm tra, vận hành thử, mỗi bước đều có tầm quan trọng riêng.
Dưới đây là quy trình tổng quan để thực hiện lắp đặt thang máy gia đình, từ khâu chuẩn bị đến vận hành thử:
Chuẩn bị và thi công hố thang máy
Hố thang máy là khu vực không gian dọc theo chiều cao mà cabin sẽ di chuyển. Việc chuẩn bị và thi công hố thang đúng kỹ thuật, đảm bảo kích thước và khả năng chịu lực là nền tảng cho sự hoạt động an toàn và bền vững của thang máy.
Có thể bạn quan tâm: Hướng Dẫn Cách Chế Tạo Thang Máy Mini Tự Chế Đơn Giản, Tiết Kiệm Chi Phí
Các phương án xây dựng hố thang phổ biến bao gồm sử dụng bê tông cốt thép hoặc khung thép chuyên dụng. Yêu cầu về kích thước của hố thang sẽ phụ thuộc vào kích thước cabin và loại thang máy được lựa chọn, nhưng luôn cần đảm bảo đủ không gian cho cabin, đối trọng (nếu có), ray dẫn hướng, và các thiết bị an toàn. Khả năng chịu lực của hố thang phải đủ lớn để gánh đỡ toàn bộ trọng lượng của thang máy và tải trọng sử dụng tối đa. Ngoài ra, cần có các lưu ý về thông gió để tránh tích tụ hơi ẩm, khí nóng, và hệ thống thoát nước để ngăn ngừa ngập úng, đặc biệt là cho các hố thang nằm ở tầng hầm hoặc khu vực có nguy cơ ngập nước cao.
Lắp đặt ray dẫn hướng và hệ thống cơ khí
Sau khi hố thang đã được thi công hoàn chỉnh, bước tiếp theo là lắp đặt ray dẫn hướng và các bộ phận cơ khí chính của thang máy. Đây là công đoạn đòi hỏi sự tỉ mỉ và chính xác cao để đảm bảo cabin di chuyển êm ái, không bị rung lắc hay kẹt.
Phương pháp căn chỉnh và cố định ray dẫn hướng cần tuân thủ đúng tiêu chuẩn, đảm bảo ray thẳng đứng tuyệt đối và được cố định chắc chắn vào kết cấu hố thang. Tiếp theo, cabin sẽ được đưa vào hố thang và kết nối với hệ thống ray. Nếu là thang máy kéo, đối trọng (nếu có) cũng sẽ được lắp đặt. Cuối cùng là kết nối hệ thống cáp thép hoặc hệ thống piston thủy lực với cabin và động cơ, đảm bảo lực căng hoặc áp suất được thiết lập đúng theo thông số kỹ thuật.
Lắp đặt hệ thống điện và điều khiển
Hệ thống điện và điều khiển là “trái tim” điều phối mọi hoạt động của thang máy. Việc đi dây điện an toàn, kết nối chính xác các cảm biến, nút bấm và bộ điều khiển trung tâm là cực kỳ quan trọng để thang máy vận hành đúng chức năng và đảm bảo an toàn.
Quy trình này bao gồm việc đi dây điện cho động cơ, hệ thống chiếu sáng, quạt thông gió và các thiết bị an toàn khác theo tiêu chuẩn điện công nghiệp. Các cảm biến vị trí, cảm biến cửa, nút bấm gọi tầng và nút dừng khẩn cấp cần được kết nối chính xác tới bộ điều khiển trung tâm. Bộ điều khiển này sẽ xử lý tín hiệu, ra lệnh cho động cơ hoạt động và giám sát toàn bộ quá trình di chuyển của thang máy.
Kiểm tra và vận hành thử
Có thể bạn quan tâm: Hướng Dẫn Cách Bấm Nút Thang Máy Đúng Cách Và An Toàn
Trước khi đưa thang máy vào sử dụng chính thức, khâu kiểm tra và vận hành thử nghiệm là bắt buộc. Giai đoạn này giúp phát hiện sớm các lỗi tiềm ẩn, đảm bảo mọi chức năng hoạt động đúng theo thiết kế và tuân thủ các tiêu chuẩn an toàn.
Các bước kiểm tra an toàn trước khi chạy bao gồm kiểm tra lại kết nối điện, độ chắc chắn của ray dẫn hướng, hoạt động của cửa, và các hệ thống phanh. Sau đó, thang máy sẽ được vận hành thử nghiệm với các mức tải trọng khác nhau, từ không tải đến tải trọng tối đa cho phép, để đánh giá hiệu suất và độ ổn định. Bất kỳ lỗi nào phát hiện được trong quá trình này cần được xử lý triệt để trước khi bàn giao cho người sử dụng.
Lưu ý quan trọng khi tự thi công hoặc thuê đơn vị lắp đặt
Việc quyết định tự thi công hay thuê đơn vị chuyên nghiệp lắp đặt thang máy gia đình đều cần được cân nhắc kỹ lưỡng dựa trên nhiều yếu tố. Đảm bảo chất lượng, an toàn và tuân thủ pháp lý là những ưu tiên hàng đầu, đòi hỏi sự am hiểu về kinh nghiệm, chứng chỉ của đơn vị thi công và các quy định pháp lý liên quan.
Những yếu tố cần cân nhắc để đảm bảo chất lượng và an toàn bao gồm:
Yêu cầu về kinh nghiệm và chứng chỉ của đơn vị thi công
Khi lựa chọn đơn vị lắp đặt thang máy gia đình, việc tìm hiểu về kinh nghiệm thực tế, các dự án đã thực hiện và chứng chỉ hoạt động của họ là vô cùng quan trọng. Một nhà cung cấp uy tín sẽ có đội ngũ kỹ thuật viên tay nghề cao, được đào tạo bài bản và có khả năng xử lý các vấn đề kỹ thuật phức tạp.
Tiêu chí lựa chọn nhà cung cấp uy tín bao gồm xem xét danh tiếng trên thị trường, đánh giá của khách hàng cũ, năng lực kỹ thuật và quy trình làm việc chuyên nghiệp. Hợp đồng lắp đặt cần nêu rõ phạm vi công việc, chi phí, tiến độ thi công, các điều khoản bảo hành và bảo trì sau lắp đặt, điều này tạo cơ sở pháp lý vững chắc cho cả hai bên.
Có thể bạn quan tâm: Giải Mã Các Nút Bấm Thang Máy: Ý Nghĩa Và Hướng Dẫn Sử Dụng Chi Tiết
Các vấn đề pháp lý và giấy phép cần thiết
Việc lắp đặt thang máy trong nhà ở, đặc biệt là thang máy có kích thước và công suất lớn, có thể yêu cầu các thủ tục pháp lý và giấy phép nhất định tùy thuộc vào quy định của địa phương.
Cần tìm hiểu kỹ các quy định hiện hành về lắp đặt thang máy trong nhà ở tại khu vực bạn sinh sống. Điều này có thể bao gồm các yêu cầu về an toàn phòng cháy chữa cháy, tiêu chuẩn về tải trọng, tốc độ, hoặc các quy định về xin phép xây dựng bổ sung nếu việc lắp đặt ảnh hưởng đến kết cấu chung của ngôi nhà. Việc tuân thủ các thủ tục này giúp đảm bảo tính pháp lý cho công trình và tránh các rắc rối về sau.
Các giải pháp thay thế và phương án xử lý khi không đủ không gian lắp đặt
Không phải ngôi nhà nào cũng có đủ không gian lý tưởng để lắp đặt một chiếc thang máy gia đình theo quy chuẩn. Tuy nhiên, với sự phát triển của công nghệ, có nhiều giải pháp sáng tạo và linh hoạt để giải quyết vấn đề này, từ việc cải tạo không gian sẵn có đến lựa chọn các loại thang máy chuyên biệt.
Những tình huống đặc biệt và cách khắc phục bao gồm:
Cắt cầu thang bộ để tạo không gian cho thang máy
Trong nhiều trường hợp, việc cắt bỏ hoặc thu hẹp một phần cầu thang bộ hiện hữu có thể là giải pháp hiệu quả để tạo không gian lắp đặt thang máy, đặc biệt là đối với các ngôi nhà đã xây dựng lâu năm.
Quy trình này đòi hỏi sự tính toán kỹ lưỡng về kết cấu để đảm bảo việc loại bỏ một phần cầu thang không ảnh hưởng đến khả năng chịu lực tổng thể của ngôi nhà. Cần có sự tư vấn của kiến trúc sư và kỹ sư kết cấu để thiết kế lại phần cầu thang còn lại và đảm bảo an toàn. Ưu điểm của phương án này là tận dụng được không gian có sẵn, giảm thiểu việc phải đập phá, xây dựng mới hoàn toàn. Tuy nhiên, nhược điểm là có thể làm thay đổi thẩm mỹ của không gian nội thất và yêu cầu công tác thi công phức tạp hơn.

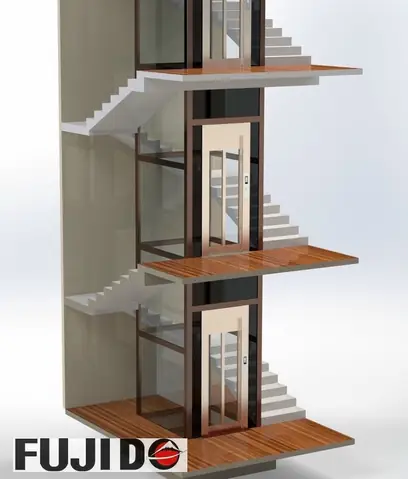

Lắp đặt thang máy mini, thang máy gia đình cỡ nhỏ
Đối với những không gian hạn chế, thang máy mini hoặc thang máy gia đình cỡ nhỏ là những lựa chọn tối ưu. Các loại thang máy này được thiết kế để chiếm ít diện tích nhất có thể, thường có kích thước nhỏ gọn, phù hợp với nhiều loại hình nhà ở.
Đặc điểm và lợi ích của các loại thang máy tiết kiệm diện tích bao gồm khả năng lắp đặt linh hoạt ở nhiều vị trí khác nhau trong nhà, yêu cầu hố thang nhỏ hơn, thậm chí có thể không cần hố pit sâu. Chúng rất phù hợp cho các căn nhà phố, biệt thự nhỏ, hoặc các căn hộ có nhu cầu di chuyển giữa các tầng mà không muốn ảnh hưởng quá nhiều đến cấu trúc nhà. Tuy nhiên, phạm vi áp dụng của thang máy mini thường giới hạn về tải trọng và sức chứa, chỉ phù hợp cho gia đình ít người hoặc nhu cầu di chuyển không quá cao.

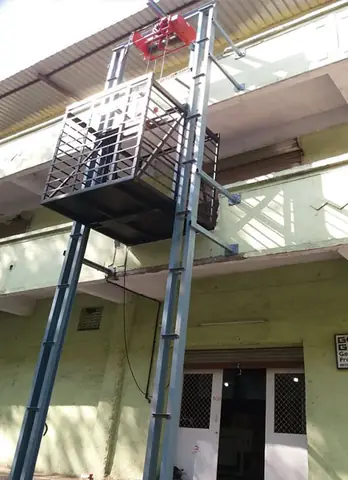

Lựa chọn thang máy tự chế: Nguyên lý, rủi ro và cảnh báo an toàn
Việc cân nhắc tự chế tạo thang máy có thể xuất phát từ mong muốn tiết kiệm chi phí hoặc sự sáng tạo cá nhân. Tuy nhiên, đây là một phương án tiềm ẩn rất nhiều rủi ro về an toàn và hiệu quả hoạt động.
Về nguyên lý, việc tự chế tạo thang máy đòi hỏi kiến thức chuyên sâu về kỹ thuật cơ khí, điện tử, và các tiêu chuẩn an toàn nghiêm ngặt. Rủi ro tiềm ẩn bao gồm khả năng hoạt động không ổn định, nguy cơ kẹt cabin, hỏng hóc hệ thống phanh, hoặc thậm chí là các tai nạn nghiêm trọng do sai sót trong thiết kế và thi công. Các chuyên gia luôn khuyên rằng, do tính chất đặc thù và yêu cầu an toàn cao, việc lắp đặt thang máy nên được thực hiện bởi các đơn vị có chuyên môn và giấy phép hoạt động, thay vì tự chế tạo.
