Bản vẽ nhà là kim chỉ nam không thể thiếu trong mọi công trình xây dựng, từ việc lên ý tưởng thiết kế đến quá trình thi công và hoàn thiện pháp lý. Việc tự học cách vẽ bản vẽ nhà đơn giản sẽ giúp bạn hình dung rõ ràng hơn về không gian sống tương lai, từ đó đưa ra những yêu cầu chính xác và hiệu quả hơn cho các kiến trúc sư hoặc nhà thầu. Bài viết này sẽ cung cấp hướng dẫn chi tiết, giúp người mới bắt đầu có thể tự vẽ được những bản phác thảo ban đầu, đồng thời giới thiệu các công cụ hỗ trợ hữu ích.
Trong phần , chúng ta sẽ cùng tìm hiểu bản vẽ nhà là gì, tầm quan trọng của nó, các loại bản vẽ phổ biến và quy trình từng bước để bạn có thể tự vẽ một bản thiết kế đơn giản. Tiếp theo, các công cụ phần mềm hiện đại sẽ được giới thiệu để quá trình sáng tạo trở nên dễ dàng và chuyên nghiệp hơn. Cuối cùng, trong phần , bạn sẽ được trang bị kiến thức để đọc hiểu bản vẽ nhà một cách chính xác, đảm bảo mọi kế hoạch xây dựng diễn ra suôn sẻ.
Bản Vẽ Nhà Là Gì Và Tầm Quan Trọng Của Nó Trong Xây Dựng?
Bản vẽ nhà là một tập hợp các hình ảnh kỹ thuật thể hiện chi tiết cấu trúc, không gian, hình dáng và các yếu tố liên quan của một công trình xây dựng. Nó đóng vai trò là ngôn ngữ chung giữa chủ đầu tư, kiến trúc sư và nhà thầu, đảm bảo mọi người cùng hiểu và thực hiện theo một định hướng thống nhất. Các loại bản vẽ cơ bản bao gồm mặt bằng (thể hiện bố cục các tầng), mặt đứng (hình dáng bên ngoài), mặt cắt (cấu tạo bên trong) và bản vẽ phối cảnh (hình ảnh 3D trực quan).
Vai trò của bản vẽ nhà là không thể thiếu trong mọi giai đoạn của một dự án xây dựng. Từ khâu lên ý tưởng thiết kế ban đầu, bản vẽ giúp kiến trúc sư cụ thể hóa mong muốn của chủ nhà. Trong giai đoạn thi công, bản vẽ cung cấp chỉ dẫn chi tiết cho công nhân, đảm bảo công trình được xây dựng đúng kỹ thuật và thẩm mỹ. Cuối cùng, bản vẽ là cơ sở pháp lý quan trọng cho việc xin giấy phép xây dựng và hoàn công công trình sau khi hoàn thành.

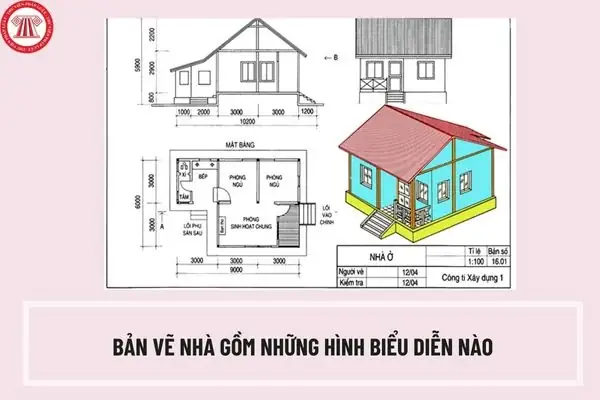

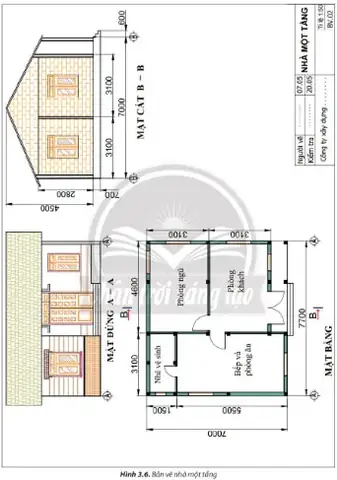

Các Loại Bản Vẽ Nhà Phổ Biến
Bản vẽ nhà bao gồm nhiều loại khác nhau, mỗi loại cung cấp những thông tin riêng biệt nhưng bổ trợ lẫn nhau để tạo nên một bức tranh tổng thể hoàn chỉnh về công trình.
Có thể bạn quan tâm: Làm Phòng Cách Âm Mini: Hướng Dẫn Chi Tiết & Giải Pháp Hiệu Quả

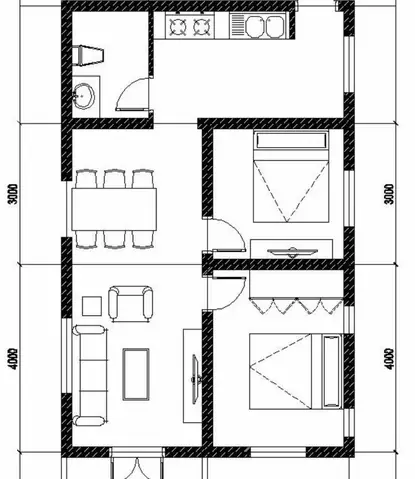

- Mặt bằng: Đây là bản vẽ nhìn từ trên xuống, thể hiện cách bố trí các không gian trong từng tầng, bao gồm tường, cửa ra vào, cửa sổ, cầu thang, vách ngăn và các khu vực chức năng như phòng khách, phòng ngủ, nhà bếp, nhà vệ sinh. Bản vẽ mặt bằng giúp bạn hình dung rõ cấu trúc không gian và sự liên kết giữa các phòng.
- Mặt đứng: Bản vẽ mặt đứng thể hiện hình dáng bên ngoài của ngôi nhà theo từng hướng (chính, phụ, trái, phải). Nó cho thấy chiều cao tổng thể, các chi tiết kiến trúc ngoại thất như mái, ban công, cửa sổ, cửa ra vào, hệ thống thoát nước và các vật liệu hoàn thiện.

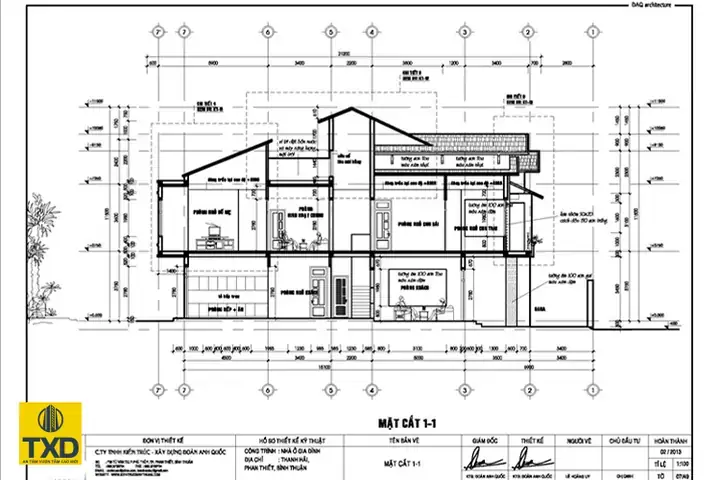

- Mặt cắt: Bản vẽ mặt cắt giống như việc “cắt dọc” ngôi nhà để nhìn xuyên qua, tiết lộ cấu tạo bên trong của các bức tường, sàn, trần và các tầng lầu. Nó thể hiện rõ các lớp vật liệu, độ dày, mối liên hệ giữa các tầng và cấu trúc nền móng.
- Bản vẽ kết cấu, điện, nước: Ngoài các bản vẽ kiến trúc cơ bản, còn có các bản vẽ chuyên ngành quan trọng khác. Bản vẽ kết cấu thể hiện hệ thống khung, cột, dầm, móng để đảm bảo sự vững chắc cho ngôi nhà. Bản vẽ điện nước chi tiết hệ thống dây điện, ổ cắm, công tắc, đường ống nước cấp, thoát nước, đảm bảo tính năng hoạt động và an toàn cho ngôi nhà.
Tại Sao Bản Vẽ Nhà Lại Quan Trọng?
Việc sở hữu một bộ bản vẽ nhà chi tiết và chính xác mang lại vô số lợi ích thiết thực cho mọi dự án xây dựng, từ những ngôi nhà nhỏ đến các công trình lớn.
- Đảm bảo tính chính xác và thẩm mỹ theo ý tưởng ban đầu: Bản vẽ giúp cụ thể hóa mọi ý tưởng thiết kế thành hình ảnh trực quan, đảm bảo công trình khi hoàn thành sẽ giống với mong muốn của bạn nhất có thể về cả công năng lẫn thẩm mỹ.
- Hướng dẫn thi công chi tiết cho nhà thầu, tránh sai sót: Với bản vẽ đầy đủ thông số kỹ thuật, nhà thầu và đội ngũ thi công có một chỉ dẫn rõ ràng, giúp họ thực hiện công việc một cách chính xác, giảm thiểu tối đa các sai sót có thể xảy ra trên công trường.
- Cơ sở pháp lý khi xin phép xây dựng và hoàn công: Các cơ quan quản lý nhà nước yêu cầu bộ bản vẽ kiến trúc và xây dựng để xem xét, cấp phép xây dựng và xác nhận hoàn công. Bản vẽ là bằng chứng pháp lý cho thấy công trình của bạn tuân thủ các quy định về xây dựng.
- Tiết kiệm chi phí và thời gian nhờ kế hoạch rõ ràng: Một kế hoạch chi tiết thông qua bản vẽ giúp dự trù vật liệu chính xác hơn, tránh lãng phí, đồng thời hạn chế việc phải sửa chữa hoặc thay đổi trong quá trình thi công, từ đó tiết kiệm đáng kể chi phí và thời gian thi công.
Các Bước Cơ Bản Để Tự Vẽ Bản Vẽ Nhà Đơn Giản
Việc tự vẽ một bản vẽ nhà đơn giản không chỉ giúp bạn hình dung rõ hơn về không gian mà còn là bước đầu tiên để bắt tay vào hiện thực hóa giấc mơ về ngôi nhà của mình. Quy trình này tập trung vào việc phác thảo ý tưởng ban đầu, phù hợp cho mục đích hình dung và trao đổi.
Bước 1: Xác Định Nhu Cầu Và Ý Tưởng Thiết Kế
Trước khi đặt bút vẽ, việc đầu tiên là xác định rõ nhu cầu và ý tưởng thiết kế của bạn. Hãy bắt đầu bằng việc thu thập thông tin quan trọng về diện tích khu đất bạn sở hữu, số lượng thành viên trong gia đình dự kiến để xác định số lượng phòng và diện tích sử dụng phù hợp. Đồng thời, hãy suy nghĩ về phong cách kiến trúc bạn yêu thích, có thể là hiện đại, tối giản, cổ điển hay Địa Trung Hải.
Sau đó, hãy phác thảo sơ bộ ý tưởng về bố cục không gian và công năng của từng phòng. Bạn muốn phòng khách nối liền với bếp ăn hay tách biệt? Số lượng phòng ngủ cần thiết là bao nhiêu? Vị trí cầu thang sẽ đặt ở đâu? Việc trả lời những câu hỏi này sẽ là nền tảng vững chắc cho các bước vẽ tiếp theo.
Có thể bạn quan tâm: Top 50+ Mẫu Mặt Tiền Biệt Thự Đẹp, Sang Trọng & Hiện Đại Nhất 2024
Bước 2: Lựa Chọn Công Cụ Vẽ Phù Hợp
Hiện nay có nhiều phương pháp và công cụ khác nhau để vẽ bản vẽ nhà, từ cách truyền thống đến các giải pháp công nghệ hiện đại.
- Vẽ tay: Phương pháp truyền thống này đòi hỏi sự khéo léo và hiểu biết về tỷ lệ. Ưu điểm là chi phí thấp, dễ dàng phác thảo ý tưởng nhanh chóng. Tuy nhiên, nhược điểm là khó chỉnh sửa, thiếu chính xác về số liệu kỹ thuật và khó chia sẻ.
- Sử dụng phần mềm 2D (như AutoCAD): AutoCAD là phần mềm chuyên nghiệp, cung cấp độ chính xác cao và nhiều tính năng hữu ích cho việc vẽ kỹ thuật. Nó là lựa chọn tối ưu cho các bản vẽ chi tiết, kỹ thuật. Tuy nhiên, AutoCAD có đường cong học tập dốc, đòi hỏi người dùng phải có kỹ năng và thời gian đào tạo.
- Phần mềm 3D/online miễn phí (như Canva, Space T): Các công cụ này thường có giao diện trực quan, dễ sử dụng với thao tác kéo thả đơn giản. Chúng phù hợp cho việc phác thảo ý tưởng nhanh, xem trước không gian 3D và bố trí nội thất cơ bản mà không yêu cầu nhiều kỹ năng chuyên môn. Tuy nhiên, độ chính xác kỹ thuật có thể không cao bằng các phần mềm chuyên dụng.

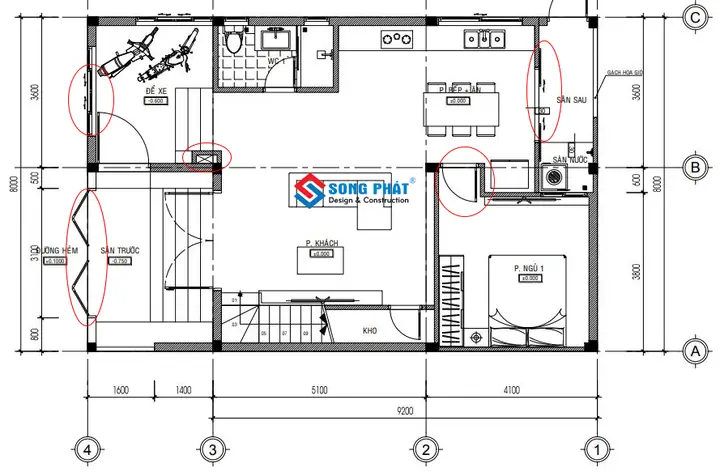

Bước 3: Bắt Đầu Phác Thảo Mặt Bằng
Sau khi đã có ý tưởng và chọn công cụ, bạn có thể bắt đầu phác thảo mặt bằng ngôi nhà. Đầu tiên, hãy vẽ khung bao ngoài của ngôi nhà theo đúng tỷ lệ kích thước khu đất hoặc diện tích dự kiến. Sử dụng thước kẻ và bút chì (hoặc công cụ vẽ tương ứng trên phần mềm) để đảm bảo các đường thẳng và góc vuông.
Tiếp theo, chia không gian bên trong thành các phòng chức năng dựa trên ý tưởng đã phác thảo ở Bước 1. Đặt vị trí cho cửa đi, cửa sổ ở các phòng, đảm bảo chúng có kích thước phù hợp và thuận tiện cho việc di chuyển, thông gió và lấy sáng. Quan trọng nhất là phải luôn chú ý đến tỷ lệ và không gian hợp lý giữa các khu vực để đảm bảo sự cân đối và tiện dụng cho ngôi nhà.
Bước 4: Thêm Các Chi Tiết Cơ Bản (Mặt Đứng, Ký Hiệu)
Khi mặt bằng đã tương đối hoàn chỉnh, bạn có thể bắt đầu thêm các chi tiết khác để hình dung rõ hơn về ngôi nhà.
Có thể bạn quan tâm: Mẫu Nhà 3 Tầng Có Tầng Lửng: Ý Tưởng Thiết Kế & Kinh Nghiệm Xây Dựng
- Vẽ phác thảo mặt đứng: Dựa trên mặt bằng, hãy vẽ thêm các đường nét thể hiện chiều cao của từng tầng, hình dáng của mái nhà, ban công, các vị trí cửa sổ và cửa ra vào ở mặt ngoài. Điều này giúp bạn có cái nhìn trực quan về hình dáng tổng thể của ngôi nhà.
- Tìm hiểu và sử dụng các ký hiệu kiến trúc cơ bản: Bản vẽ kỹ thuật sử dụng các ký hiệu chuẩn để biểu thị các đối tượng. Hãy làm quen với các ký hiệu cơ bản cho cửa, cầu thang, thiết bị vệ sinh, tường, cột, dầm… Việc sử dụng ký hiệu giúp bản vẽ trở nên chuyên nghiệp và dễ hiểu hơn cho những người có chuyên môn.
Sử Dụng Phần Mềm Để Vẽ Bản Vẽ Nhà Dễ Dàng Hơn
Ngày nay, với sự phát triển của công nghệ, việc vẽ bản vẽ nhà đã trở nên dễ dàng và tiếp cận hơn rất nhiều nhờ vào các phần mềm chuyên dụng và công cụ thiết kế trực tuyến. Đặc biệt, có rất nhiều lựa chọn miễn phí hoặc có phiên bản dùng thử, phù hợp với người mới bắt đầu hoặc những ai chỉ cần phác thảo ý tưởng ban đầu.
Sử Dụng Canva Để Vẽ Sơ Đồ Mặt Bằng 2D/3D
Canva là một công cụ thiết kế đồ họa trực tuyến mạnh mẽ, cung cấp giao diện kéo thả cực kỳ thân thiện với người dùng, ngay cả với những người chưa có kinh nghiệm thiết kế. Bạn có thể dễ dàng tìm thấy các mẫu sơ đồ mặt bằng được thiết kế sẵn hoặc tự mình xây dựng từ đầu bằng cách sử dụng các hình khối, đường nét có sẵn. Canva cho phép bạn bố trí nội thất một cách trực quan và xem trước kết quả ở cả dạng 2D và 3D nhanh chóng, giúp bạn dễ dàng hình dung không gian sống của mình.
Giới Thiệu Space T – Giải Pháp Thiết Kế 2D/3D Online
Space T là một giải pháp thiết kế nội thất và mặt bằng 2D/3D trực tuyến mạnh mẽ, cung cấp nhiều tính năng vượt trội hơn so với các công cụ đơn giản như Canva. Nền tảng này cho phép bạn tạo layout không gian, bố trí đồ đạc một cách chi tiết và chân thực. Với thư viện vật liệu và nội thất phong phú, Space T giúp bạn dễ dàng thử nghiệm các phong cách thiết kế khác nhau, từ đó có được một bản vẽ mặt bằng chi tiết và ấn tượng, gần gũi với thực tế hơn.
Hướng Dẫn Vẽ Mặt Bằng Kiến Trúc Với AutoCAD (Cơ Bản)
Có thể bạn quan tâm: 50+ Bản Vẽ Nhà Cấp 4 Đẹp, Chi Tiết & Tối Ưu Chi Phí Năm 2026
AutoCAD là phần mềm thiết kế kỹ thuật tiêu chuẩn công nghiệp, được sử dụng rộng rãi bởi các kiến trúc sư và kỹ sư. Mặc dù đòi hỏi kỹ năng cao hơn và có đường cong học tập dốc, AutoCAD mang lại độ chính xác tuyệt đối và khả năng tùy chỉnh không giới hạn cho bản vẽ của bạn. Để bắt đầu, bạn cần làm quen với các lệnh cơ bản như “LINE” (vẽ đường thẳng), “RECTANGLE” (vẽ hình chữ nhật), “OFFSET” (tạo đường song song), “TRIM” (cắt bỏ phần thừa) và “DIMENSION” (thêm kích thước). Quy trình vẽ mặt bằng kiến trúc với AutoCAD thường bao gồm việc thiết lập đơn vị, vẽ tường bao, chia phòng, thêm cửa sổ, cửa đi và cuối cùng là ghi chú kích thước.
Các Bài Tập Lớn Và Hướng Dẫn Thực Hành
Đối với những ai muốn đi sâu hơn vào lĩnh vực thiết kế kiến trúc và vẽ kỹ thuật, việc thực hành thường xuyên là vô cùng quan trọng. Có rất nhiều nguồn tài liệu trực tuyến và ngoại tuyến cung cấp các bài tập thực hành từ cơ bản đến nâng cao. Bạn có thể tìm kiếm các khóa học online về AutoCAD, SketchUp, Revit hoặc tham gia các diễn đàn, cộng đồng thiết kế để học hỏi kinh nghiệm từ những người đi trước. Việc tham gia các dự án thực tế, dù là nhỏ, cũng sẽ giúp bạn củng cố kiến thức và nâng cao kỹ năng vẽ bản vẽ nhà một cách hiệu quả nhất.
Làm Thế Nào Để Đọc Hiểu Bản Vẽ Nhà Một Cách Chính Xác?
Việc hiểu rõ các bản vẽ nhà là kỹ năng cần thiết không chỉ cho các chuyên gia xây dựng mà còn cho bất kỳ ai đang có ý định xây dựng hoặc cải tạo ngôi nhà của mình. Nắm vững cách đọc bản vẽ giúp bạn kiểm soát tốt hơn quá trình thi công, đảm bảo công trình đúng như mong đợi và tránh được những hiểu lầm đáng tiếc.
Trình Tự Đọc Bản Vẽ Nhà Từ Tổng Quan Đến Chi Tiết
Để đọc hiểu bản vẽ nhà một cách có hệ thống, bạn nên tuân theo một trình tự nhất định, bắt đầu từ những khái niệm chung và đi sâu vào chi tiết cụ thể.
- Hiểu các ký hiệu và đơn vị đo lường: Đầu tiên, hãy làm quen với các ký hiệu kiến trúc, kết cấu, điện nước được sử dụng trong bản vẽ. Đồng thời, xác định rõ đơn vị đo lường (ví dụ: milimet, mét, inch) để tránh nhầm lẫn khi đọc kích thước.
- Đọc tổng thể bản vẽ mặt bằng, mặt đứng, mặt cắt: Sau khi nắm vững các ký hiệu, hãy xem xét toàn bộ các bản vẽ mặt bằng của từng tầng để hiểu bố cục tổng thể. Tiếp theo, xem bản vẽ mặt đứng để hình dung hình dáng bên ngoài và cuối cùng, xem bản vẽ mặt cắt để hiểu cấu tạo bên trong.
- Phân tích chi tiết công năng và cấu tạo: Cuối cùng, đi sâu vào từng chi tiết. Xem xét kỹ lưỡng chức năng của từng phòng, vị trí các cửa, cửa sổ, cầu thang. Đối với bản vẽ kết cấu và mặt cắt, hãy phân tích cấu tạo các bộ phận như móng, cột, dầm, sàn, mái và các lớp vật liệu sử dụng.
Các Yếu Tố Cần Chú Ý Khi Đọc Bản Vẽ Xây Dựng
Khi xem xét các bản vẽ xây dựng, có một số yếu tố quan trọng bạn cần đặc biệt chú ý để đảm bảo sự chính xác và an toàn cho công trình.
- Kích thước, vật liệu, cao độ: Luôn kiểm tra kỹ các thông số về kích thước, chiều dài, chiều rộng, chiều cao của các bộ phận. Đồng thời, xác định rõ loại vật liệu sẽ được sử dụng cho tường, sàn, trần, móng và hệ thống khung kết cấu. Cao độ (độ cao so với một mốc chuẩn) của các tầng, ban công, mái cũng là thông số cực kỳ quan trọng.
- Các ghi chú kỹ thuật quan trọng: Bản vẽ thường đi kèm các ghi chú hoặc diễn giải chi tiết về kỹ thuật thi công, yêu cầu về chất lượng vật liệu, hoặc các yêu cầu đặc biệt khác. Hãy đọc kỹ và hiểu rõ các ghi chú này.
- Kiểm tra chéo giữa các loại bản vẽ: Điều quan trọng là phải kiểm tra sự nhất quán giữa các loại bản vẽ khác nhau. Ví dụ, kích thước cửa trên bản vẽ mặt bằng phải khớp với kích thước trên bản vẽ mặt đứng. Vị trí cột trên bản vẽ kết cấu phải trùng khớp với vị trí trên bản vẽ mặt bằng.
Phân Biệt Các Loại Bản Vẽ Khác Nhau (Kiến Trúc, Kết Cấu, Điện Nước)
Mỗi loại bản vẽ chuyên ngành cung cấp một tập hợp thông tin độc đáo, và hiểu rõ vai trò của từng loại sẽ giúp bạn có cái nhìn toàn diện hơn về dự án.
- Bản vẽ Kiến trúc: Tập trung vào thẩm mỹ, công năng sử dụng, bố trí không gian, hình dáng bên ngoài và các chi tiết hoàn thiện của ngôi nhà.
- Bản vẽ Kết cấu: Cung cấp thông tin về hệ thống chịu lực chính của công trình, bao gồm móng, cột, dầm, sàn, mái, đảm bảo sự vững chắc và an toàn về mặt kỹ thuật.
- Bản vẽ Điện Nước: Chi tiết hóa hệ thống cung cấp điện, chiếu sáng, ổ cắm, công tắc và hệ thống cấp, thoát nước, hệ thống thông tin liên lạc, giúp đảm bảo hoạt động ổn định và an toàn cho các tiện ích trong nhà.
Lưu Ý Khi Sử Dụng Bản Vẽ Cho Mục Đích Xin Phép Xây Dựng
Khi sử dụng bản vẽ để xin giấy phép xây dựng, bạn cần tuân thủ một số yêu cầu đặc biệt để đảm bảo tính pháp lý và khả năng được chấp thuận.
- Định dạng và tính pháp lý: Bản vẽ cần được lập bởi các đơn vị tư vấn thiết kế có giấy phép hành nghề, đóng dấu và chữ ký của kiến trúc sư, kỹ sư phụ trách. Thông thường, bản vẽ cần được nộp dưới dạng bản cứng và bản mềm theo quy định của cơ quan quản lý.
- Sự tuân thủ các quy chuẩn: Bản vẽ phải tuân thủ các quy chuẩn, tiêu chuẩn xây dựng hiện hành của địa phương và quốc gia, bao gồm các quy định về mật độ xây dựng, chiều cao công trình, khoảng lùi, an toàn phòng cháy chữa cháy, môi trường… Việc đảm bảo các yếu tố này sẽ giúp hồ sơ xin phép xây dựng của bạn được xử lý nhanh chóng và thuận lợi.
