Cảm biến thang máy đóng vai trò như “hệ thống giác quan”, giúp thang máy nhận biết môi trường xung quanh và vận hành một cách an toàn, hiệu quả. Chúng liên tục thu thập thông tin về vật cản, vị trí tầng, tải trọng, tốc độ và nhiều yếu tố khác, từ đó đưa ra phản hồi chính xác để hệ thống điều khiển hoạt động trơn tru. Việc hiểu rõ về các loại cảm biến, chức năng và tầm quan trọng của chúng là yếu tố then chốt để đảm bảo an toàn cho người sử dụng cũng như tuổi thọ của thiết bị.
Bài viết này sẽ đi sâu vào định nghĩa và vai trò cốt lõi của cảm biến thang máy, khám phá các chức năng chính mà chúng đảm nhận, đồng thời lý giải tại sao chúng lại quan trọng đến vậy. Tiếp theo, chúng ta sẽ tìm hiểu về những loại cảm biến thang máy phổ biến nhất hiện nay, đi kèm với đặc điểm và nguyên lý hoạt động cụ thể của từng loại. Cuối cùng, bài viết sẽ cung cấp những lưu ý quan trọng khi lựa chọn và sử dụng cảm biến, bao gồm các tiêu chí chọn lựa chất lượng và tầm quan trọng của việc bảo dưỡng định kỳ.
Cảm biến thang máy là gì và vai trò cốt lõi?
Cảm biến thang máy là các thiết bị điện tử có khả năng phát hiện và đo lường các yếu tố vật lý hoặc hóa học trong môi trường hoạt động của thang máy, sau đó chuyển đổi chúng thành tín hiệu điện để hệ thống điều khiển xử lý. Chúng hoạt động như “hệ thống giác quan” tinh vi, giúp thang máy “nhìn”, “cảm nhận” và “hiểu” được các điều kiện xung quanh, từ đó đưa ra quyết định vận hành phù hợp và an toàn.
Nguyên lý hoạt động chung của cảm biến thang máy thường dựa trên việc phát hiện sự thay đổi của một đại lượng vật lý nào đó. Ví dụ, cảm biến quang học phát hiện sự gián đoạn của tia sáng, cảm biến từ phát hiện sự thay đổi của từ trường, hoặc cảm biến áp suất phát hiện sự biến đổi về lực. Tín hiệu thu được sẽ được gửi về bộ xử lý trung tâm của thang máy để phân tích và kích hoạt các chức năng tương ứng.
Chức năng chính của cảm biến trong hệ thống thang máy
Các cảm biến đóng vai trò không thể thiếu trong việc đảm bảo sự vận hành an toàn và hiệu quả của thang máy thông qua nhiều chức năng cốt lõi sau đây.
Phát hiện vật cản: Bảo vệ an toàn khi cửa đóng/mở.
Cảm biến phát hiện vật cản, đặc biệt là cảm biến an toàn ở cửa thang máy, có chức năng vô cùng quan trọng là ngăn chặn việc cửa đóng lại khi có người hoặc vật thể nằm trong vùng nguy hiểm. Khi phát hiện có vật cản, cảm biến sẽ gửi tín hiệu về hệ thống điều khiển, yêu cầu cửa dừng lại hoặc mở ra hoàn toàn, từ đó phòng tránh tai nạn kẹt cửa gây thương tích nghiêm trọng cho hành khách.
Xác định vị trí tầng: Đảm bảo thang dừng đúng điểm.
Cảm biến dừng tầng có nhiệm vụ xác định chính xác vị trí của cabin thang máy tại mỗi tầng. Điều này đảm bảo thang máy dừng đúng vị trí, giúp cửa cabin và cửa tầng khớp nhau một cách hoàn hảo, tạo sự thuận tiện và an toàn cho hành khách di chuyển ra vào. Nếu không có cảm biến này, thang máy có thể dừng sai lệch, gây khó khăn hoặc nguy hiểm khi bước ra.
Kiểm soát tải trọng: Ngăn chặn quá tải, đảm bảo an toàn vận hành.
Cảm biến tải trọng, hay còn gọi là cảm biến quá tải, có chức năng giám sát khối lượng hàng hóa hoặc số lượng người bên trong cabin thang máy. Khi tải trọng vượt quá giới hạn cho phép mà nhà sản xuất quy định, cảm biến sẽ gửi tín hiệu cảnh báo hoặc ngăn thang máy khởi hành, tránh tình trạng quá tải gây áp lực lên hệ thống cơ khí, động cơ, dẫn đến hỏng hóc hoặc tai nạn.
Có thể bạn quan tâm: Vụ Việc Dâm Ô, Sàm Sỡ Trong Thang Máy: Diễn Biến, Hậu Quả Pháp Lý Và Phòng Ngừa
Kiểm soát tốc độ: Hỗ trợ điều chỉnh tốc độ di chuyển.
Trong một số hệ thống thang máy hiện đại, cảm biến còn có vai trò hỗ trợ kiểm soát tốc độ di chuyển của cabin. Chúng giúp hệ thống điều khiển theo dõi và điều chỉnh tốc độ sao cho phù hợp với hành trình di chuyển, đảm bảo quá trình lên xuống êm ái, mượt mà và an toàn, đặc biệt là khi thang máy tiến gần đến tầng dừng hoặc cần thay đổi tốc độ đột ngột.
Tại sao cảm biến lại quan trọng đối với thang máy?
Cảm biến không chỉ là những bộ phận kỹ thuật đơn thuần mà còn là yếu tố then chốt quyết định đến sự an toàn, hiệu quả và độ bền của hệ thống thang máy.
Vai trò đảm bảo an toàn cho người sử dụng và thiết bị.
Chức năng chính và quan trọng nhất của cảm biến là bảo vệ sự an toàn cho hành khách. Các cảm biến phát hiện vật cản, kiểm soát tải trọng, hay đảm bảo cửa đóng mở đúng lúc đúng chỗ đều góp phần ngăn chặn những tai nạn đáng tiếc có thể xảy ra. Đồng thời, chúng cũng bảo vệ các bộ phận cơ khí và điện tử của thang máy khỏi những tác động tiêu cực do vận hành sai quy cách, kéo dài tuổi thọ thiết bị.
Tầm quan trọng trong việc duy trì hoạt động ổn định, hiệu quả.
Bên cạnh an toàn, cảm biến còn giúp thang máy vận hành một cách ổn định và hiệu quả. Việc xác định chính xác vị trí tầng giúp thang dừng đúng điểm, giảm thiểu sai sót. Khả năng kiểm soát tốc độ mang lại trải nghiệm di chuyển êm ái. Tất cả những yếu tố này kết hợp lại tạo nên một hệ thống thang máy hoạt động trơn tru, đáp ứng tối đa nhu cầu của người sử dụng, đồng thời tối ưu hóa tiêu thụ năng lượng và giảm thiểu chi phí bảo trì.
Các loại cảm biến thang máy phổ biến và đặc điểm
Hệ thống thang máy ngày nay được trang bị đa dạng các loại cảm biến, mỗi loại đảm nhận một vai trò riêng biệt nhưng cùng nhau phối hợp để tạo nên một cỗ máy vận hành an toàn và hiệu quả. Dưới đây là các loại cảm biến thường thấy nhất trong các hệ thống thang máy hiện đại.
Cảm biến cửa thang máy (Photocell)
Cảm biến cửa thang máy, hay còn gọi là photocell, là một trong những loại cảm biến an toàn quan trọng nhất, tập trung vào việc đảm bảo cửa thang máy đóng mở an toàn.
Mô tả chi tiết cảm biến photocell: nguyên lý phát/thu tia hồng ngoại.
Cảm biến photocell hoạt động dựa trên nguyên lý phát và thu tia hồng ngoại. Nó bao gồm hai bộ phận chính: một bộ phận phát ra tia hồng ngoại liên tục và một bộ phận thu nhận tia đó. Khi không có vật cản, tia hồng ngoại được truyền thẳng từ bộ phát sang bộ thu, cho phép hệ thống biết cửa đang ở trạng thái an toàn.
Có thể bạn quan tâm: Top Công Ty Tnhh Thang Máy Uy Tín: Tiêu Chí Chọn Lựa & So Sánh
Vị trí lắp đặt và chức năng chống kẹt cửa.
Cảm biến photocell thường được lắp đặt dọc theo khung cửa thang máy hoặc ở mép dưới của cánh cửa. Khi một vật thể hoặc một người cắt ngang chùm tia hồng ngoại trong quá trình cửa đang đóng, bộ thu sẽ không nhận được tín hiệu. Lập tức, hệ thống điều khiển sẽ nhận được thông báo này và ra lệnh cho cửa dừng lại hoặc đảo chiều mở ra. Điều này giúp ngăn ngừa hiệu quả tình trạng kẹt người hoặc vật vào cửa thang máy, đảm bảo an toàn tối đa cho hành khách.
Cảm biến dừng tầng
Cảm biến dừng tầng là yếu tố then chốt để đảm bảo thang máy có thể “định vị” chính xác vị trí của mình tại mỗi điểm dừng.
Giải thích nhiệm vụ xác định chính xác vị trí để cửa thang và cửa tầng khớp nhau.
Nhiệm vụ chính của cảm biến dừng tầng là cung cấp thông tin chính xác về vị trí của cabin thang máy so với các tầng. Nhờ tín hiệu từ cảm biến, bộ điều khiển thang máy biết được khi nào cabin đã đạt đến vị trí yêu cầu của một tầng nào đó, để dừng lại ở độ cao mà cửa cabin và cửa tầng có thể khớp hoàn toàn với nhau. Điều này đảm bảo hành khách có thể bước ra ngoài một cách dễ dàng và an toàn mà không gặp phải bậc thang hay khoảng trống nguy hiểm.
Các công nghệ hoặc phương pháp xác định vị trí thường dùng.
Có nhiều phương pháp để cảm biến dừng tầng thực hiện nhiệm vụ của mình. Một trong những phương pháp phổ biến là sử dụng các công tắc giới hạn (limit switches) hoặc các điểm đánh dấu từ tính (magnetic sensors) gắn trên rail dẫn hướng của thang máy. Mỗi khi cabin đi qua một điểm đánh dấu tương ứng với một tầng, cảm biến sẽ ghi nhận và gửi tín hiệu. Các hệ thống hiện đại hơn có thể sử dụng bộ mã hóa vòng quay (rotary encoders) hoặc cảm biến vị trí tuyệt đối (absolute position sensors) để có độ chính xác cao hơn.

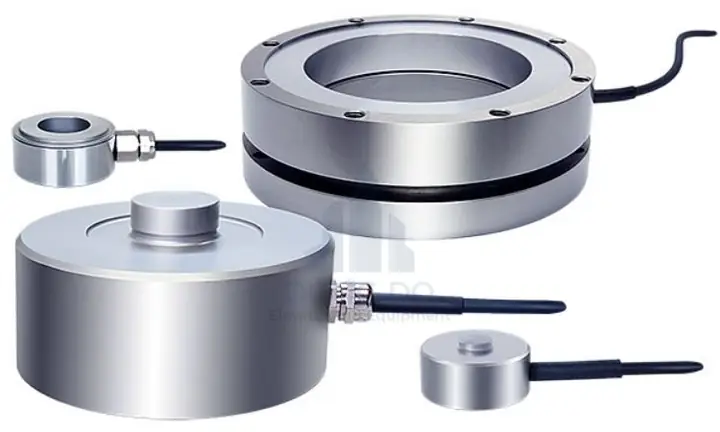

Cảm biến tải trọng (Overload)
Cảm biến tải trọng là bộ phận quan trọng để giám sát và ngăn chặn tình trạng thang máy hoạt động khi bị quá tải.
Chức năng giám sát và kiểm soát tải trọng bên trong cabin.
Cảm biến tải trọng có chức năng liên tục đo lường khối lượng hàng hóa hoặc số lượng người có trong cabin thang máy. Dữ liệu này được truyền về bộ điều khiển trung tâm để so sánh với giới hạn tải trọng cho phép của thang máy.
Cơ chế hoạt động để cảnh báo hoặc ngăn thang vận hành khi quá tải.
Khi tải trọng bên trong cabin vượt quá mức cho phép, cảm biến tải trọng sẽ kích hoạt một cơ chế cảnh báo. Thông thường, một đèn báo hiệu trên bảng điều khiển trong cabin sẽ sáng lên, hoặc một âm thanh cảnh báo sẽ phát ra. Quan trọng hơn, hệ thống điều khiển sẽ ngăn không cho thang máy khởi hành cho đến khi tải trọng được giảm bớt xuống dưới mức an toàn. Điều này giúp bảo vệ các bộ phận cơ khí, động cơ và hệ thống dây cáp khỏi bị hư hại do quá tải, đồng thời đảm bảo an toàn cho người sử dụng.
Có thể bạn quan tâm: Công Ty Thang Máy Toshiba Việt Nam: Thông Tin Chi Tiết & Lợi Ích
Các loại cảm biến khác (nếu có)
Ngoài các loại cảm biến chính đã nêu, hệ thống thang máy còn có thể tích hợp thêm một số loại cảm biến khác để nâng cao hiệu suất và an toàn.
Các loại cảm biến khác có thể bao gồm cảm biến tốc độ, giúp theo dõi và điều chỉnh vận tốc di chuyển của cabin để đảm bảo sự êm ái và chính xác. Cảm biến mức dầu hoặc nhiệt độ có thể được tích hợp để giám sát tình trạng hoạt động của hệ thống thủy lực hoặc các bộ phận cơ khí quan trọng, phát hiện sớm các vấn đề tiềm ẩn. Một số hệ thống thang máy cao cấp còn có thể sử dụng cảm biến rung động để phát hiện bất thường trong quá trình vận hành, hoặc cảm biến cửa thông minh có khả năng nhận diện người dùng để tối ưu hóa việc đóng/mở cửa.
Lưu ý khi lựa chọn và sử dụng cảm biến thang máy
Việc lựa chọn và sử dụng cảm biến thang máy đúng cách đóng vai trò quan trọng không kém việc lắp đặt ban đầu. Nó đảm bảo hệ thống vận hành an toàn, hiệu quả và kéo dài tuổi thọ của thiết bị.
Tiêu chí chọn cảm biến chất lượng
Để đảm bảo an toàn và hiệu suất hoạt động, việc lựa chọn cảm biến chất lượng cần dựa trên các tiêu chí cụ thể.
Yếu tố về nhà sản xuất, nguồn gốc.
Ưu tiên lựa chọn cảm biến từ các nhà sản xuất uy tín, có tên tuổi trên thị trường về linh kiện thang máy. Nguồn gốc sản phẩm rõ ràng, có xuất xứ minh bạch sẽ giúp bạn an tâm hơn về chất lượng và độ bền. Các nhà sản xuất lớn thường tuân thủ các tiêu chuẩn sản xuất nghiêm ngặt, đảm bảo sản phẩm hoạt động ổn định và an toàn.
Các chứng nhận an toàn (nếu có).
Kiểm tra xem cảm biến có các chứng nhận an toàn theo tiêu chuẩn quốc gia hoặc quốc tế hay không. Các chứng nhận này (ví dụ: CE, UL, TUV) là minh chứng cho việc sản phẩm đã trải qua các bài kiểm tra nghiêm ngặt về an toàn và hiệu suất.
Khả năng tương thích với hệ thống thang máy hiện có.
Đảm bảo cảm biến bạn chọn có khả năng tương thích với hệ thống điều khiển và các bộ phận khác của thang máy đang sử dụng. Thông số kỹ thuật, điện áp hoạt động, giao thức truyền thông cần phù hợp để cảm biến có thể tích hợp và hoạt động đồng bộ với hệ thống.
Có thể bạn quan tâm: Công Ty Thang Máy Otis: Thông Tin, Lịch Sử & Dịch Vụ Tại Việt Nam
Tầm quan trọng của việc bảo dưỡng cảm biến
Việc bảo dưỡng định kỳ các cảm biến là yếu tố then chốt để duy trì hoạt động an toàn và hiệu quả của thang máy.
Dấu hiệu nhận biết cảm biến gặp vấn đề.
Các dấu hiệu có thể cho thấy cảm biến đang gặp trục trặc bao gồm: thang máy dừng sai tầng, cửa không đóng mở đúng cách, báo lỗi sai tải trọng, hoặc thang máy có những hành vi vận hành bất thường. Đôi khi, cảm biến có thể không hoạt động hoàn toàn nhưng vẫn gây ra các lỗi nhỏ, khó nhận biết nếu không kiểm tra định kỳ.
Lợi ích của việc bảo dưỡng định kỳ đối với tuổi thọ và an toàn.
Bảo dưỡng định kỳ giúp phát hiện sớm các vấn đề tiềm ẩn, từ đó khắc phục kịp thời trước khi chúng gây ra hậu quả nghiêm trọng. Việc làm sạch, kiểm tra kết nối, căn chỉnh (nếu cần) sẽ đảm bảo cảm biến hoạt động chính xác, góp phần kéo dài tuổi thọ của chúng cũng như toàn bộ hệ thống thang máy. Quan trọng hơn hết, nó đảm bảo sự an toàn cho người sử dụng, ngăn ngừa các tai nạn có thể xảy ra do cảm biến lỗi hoặc hoạt động sai.
Cấu tạo và nguyên lý hoạt động của cảm biến từ thang máy
Cảm biến từ, còn được gọi là cảm biến Hall hoặc cảm biến tiếp cận từ tính, là một loại cảm biến được sử dụng phổ biến trong nhiều ứng dụng công nghiệp, bao gồm cả hệ thống thang máy, nhờ vào nguyên lý hoạt động dựa trên từ trường.
Cấu tạo cơ bản của cảm biến từ
Cấu tạo cơ bản của một cảm biến từ bao gồm các thành phần chính như phần tử Hall (nhân tố nhạy cảm với từ trường), mạch điện tử xử lý tín hiệu và các đầu nối điện.
Mô tả các thành phần chính như tiếp điểm điện từ (NO, NC).
Trong ngữ cảnh của thang máy, cảm biến từ thường hoạt động như một công tắc, có thể có các loại tiếp điểm thường mở (Normally Open – NO) hoặc thường đóng (Normally Closed – NC). Khi có từ trường tác động ở mức độ nhất định, cảm biến sẽ thay đổi trạng thái của các tiếp điểm này. Ví dụ, tiếp điểm NO sẽ đóng lại, cho phép dòng điện đi qua, hoặc tiếp điểm NC sẽ mở ra, ngắt mạch.
Nguyên lý cảm ứng điện từ trong hoạt động
Nguyên lý hoạt động của cảm biến từ dựa trên hiệu ứng Hall, một hiện tượng vật lý xảy ra khi có dòng điện chạy qua một dây dẫn hoặc chất bán dẫn đặt trong từ trường vuông góc.
Giải thích cách từ trường tác động lên cảm biến để tạo ra tín hiệu.
Khi một từ trường vuông góc với dòng điện chạy qua phần tử Hall, một điện áp sẽ được tạo ra trên hai mặt của phần tử. Điện áp này tỉ lệ thuận với cường độ của từ trường. Mạch điện tử tích hợp trong cảm biến sẽ khuếch đại và xử lý tín hiệu điện áp này để tạo ra một đầu ra có thể điều khiển được, thường là đóng hoặc ngắt một mạch điện tử khác.
Ứng dụng cụ thể của cảm biến từ trong thang máy
Cảm biến từ có nhiều ứng dụng quan trọng trong hệ thống thang máy, đặc biệt là trong việc xác định vị trí và kiểm soát hành trình.
Nêu rõ loại cảm biến nào có thể áp dụng nguyên lý này và trong ngữ cảnh nào.
Nguyên lý cảm ứng điện từ được áp dụng phổ biến trong các cảm biến dừng tầng. Thay vì sử dụng công tắc cơ học dễ bị mài mòn, thang máy có thể sử dụng nam châm vĩnh cửu gắn trên rail hoặc cabin, và cảm biến từ đặt ở các vị trí tương ứng với các tầng. Khi nam châm đi qua cảm biến, từ trường sẽ tác động, làm thay đổi trạng thái của cảm biến và báo hiệu cho hệ thống biết thang máy đã đến tầng đó. Ngoài ra, cảm biến từ cũng có thể được dùng trong cảm biến cửa để phát hiện vị trí đóng/mở hoàn toàn của cánh cửa.
So sánh cảm biến từ với các loại cảm biến khác (nếu phù hợp)
Cảm biến từ mang lại nhiều ưu điểm so với các loại cảm biến khác trong một số ứng dụng cụ thể của thang máy.
Đối chiếu ưu nhược điểm hoặc phạm vi ứng dụng với các loại cảm biến đã nêu.
So với cảm biến quang học (photocell) trong việc phát hiện vật cản cửa, cảm biến từ ít bị ảnh hưởng bởi bụi bẩn, ánh sáng hoặc hơi ẩm, do đó có thể hoạt động ổn định hơn trong môi trường khắc nghiệt. Tuy nhiên, cảm biến từ cần có nam châm hoặc nguồn từ trường để hoạt động, và có thể bị nhiễu bởi các từ trường mạnh bên ngoài. Trong vai trò xác định vị trí tầng, cảm biến từ có thể cung cấp độ chính xác cao và độ bền vượt trội so với các công tắc cơ học truyền thống, nhưng có thể kém linh hoạt hơn so với các hệ thống mã hóa vị trí phức tạp.
