Việc lựa chọn cáp điện phù hợp cho thang máy là yếu tố then chốt, quyết định trực tiếp đến sự an toàn, độ bền và hiệu suất hoạt động ổn định của toàn bộ hệ thống. Một hệ thống cáp điện được thiết kế và lắp đặt đúng tiêu chuẩn không chỉ đảm bảo thang máy vận hành êm ái mà còn giảm thiểu tối đa nguy cơ sự cố, bảo vệ người sử dụng. Bài viết này sẽ đi sâu vào các khía cạnh quan trọng xoay quanh việc lựa chọn, lắp đặt và bảo trì cáp điện thang máy, từ các loại cáp chuyên dụng, tiêu chuẩn cấp nguồn, cách đi dây an toàn đến những lưu ý cần thiết để hệ thống hoạt động bền bỉ.
Chúng ta sẽ cùng khám phá vai trò cốt lõi của cáp điện trong thang máy, phân loại các loại cáp chính như cáp nguồn, cáp tín hiệu, cáp điều khiển và cáp dẹt (traveling cable). Tiếp theo, bài viết sẽ trình bày các tiêu chuẩn cấp điện theo quy định, cách xác định thông số cáp phù hợp với tải trọng và công suất thang máy, cùng các loại cáp điện phổ biến trên thị trường. Phần hướng dẫn cách đi dây điện an toàn và hiệu quả, bao gồm phương pháp đi dây nổi, âm, cùng các yêu cầu về hộp kỹ thuật và vị trí đặt tủ điện cũng sẽ được đề cập chi tiết. Cuối cùng, những lưu ý quan trọng về kiểm tra, bảo trì định kỳ, các yếu tố ảnh hưởng đến tuổi thọ cáp và dấu hiệu nhận biết khi nào cần thay thế sẽ giúp bạn có cái nhìn toàn diện và chủ động hơn trong việc quản lý hệ thống cáp điện thang máy.
Cáp điện thang máy là gì và tại sao lại quan trọng?
Cáp điện thang máy là một tập hợp các dây dẫn điện được thiết kế đặc biệt, đóng vai trò là mạch truyền tải năng lượng và tín hiệu điều khiển, liên kết các bộ phận khác nhau của thang máy, từ phòng máy đến cabin và các tầng. Chúng là huyết mạch của hệ thống, chịu trách nhiệm chính trong việc truyền tải điện năng để vận hành động cơ, cung cấp tín hiệu cho hệ thống điều khiển và đảm bảo hoạt động chính xác, an toàn của thang máy. Tầm quan trọng của cáp điện thể hiện ở việc chúng là cầu nối trực tiếp, liên tục duy trì sự kết nối giữa nguồn điện và các thiết bị hoạt động, ảnh hưởng trực tiếp đến khả năng vận hành, độ tin cậy và tuổi thọ của thang máy.
Hệ thống cáp điện thang máy thường bao gồm nhiều loại cáp khác nhau, mỗi loại đảm nhiệm một chức năng riêng biệt nhưng phối hợp nhịp nhàng với nhau: cáp nguồn, cáp tín hiệu, cáp điều khiển và cáp dẹt (hay còn gọi là traveling cable). Mỗi loại cáp này có cấu tạo và yêu cầu kỹ thuật riêng biệt, phù hợp với nhiệm vụ cụ thể trong hệ thống thang máy.
Chức năng và vai trò của từng loại cáp
Để hiểu rõ hơn về hệ thống cáp điện thang máy, chúng ta cần xem xét chức năng cụ thể của từng loại cáp chính.
- Cáp nguồn: Đây là loại cáp chịu trách nhiệm truyền tải nguồn điện năng chính từ hệ thống điện tòa nhà (thường thông qua tủ điện chính) đến các bộ phận tiêu thụ điện năng lớn của thang máy, chủ yếu là động cơ kéo và tủ điện điều khiển. Cáp nguồn phải có khả năng chịu tải cao, đảm bảo dòng điện ổn định và an toàn trong quá trình hoạt động liên tục.
- Cáp tín hiệu/điều khiển: Khác với cáp nguồn, cáp tín hiệu và điều khiển có vai trò truyền dẫn các lệnh điều khiển từ bảng gọi tầng, bảng điều khiển trong cabin đến bộ xử lý trung tâm và các thiết bị chấp hành khác của thang máy. Đồng thời, chúng còn nhận phản hồi từ các cảm biến, công tắc hành trình để báo cáo trạng thái hoạt động về tủ điện. Loại cáp này đòi hỏi khả năng chống nhiễu tốt để đảm bảo tín hiệu truyền đi chính xác, không bị sai lệch, ảnh hưởng đến hoạt động của thang.

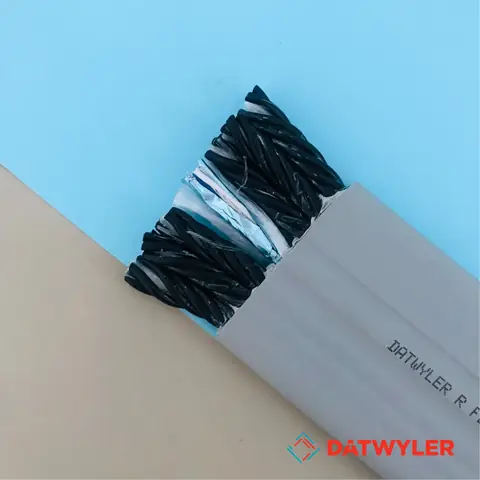

- Cáp dẹt (Traveling Cable): Đây là một loại cáp đặc biệt, thường được thiết kế dạng dẹt để linh hoạt chạy dọc theo chiều cao của giếng thang, kết nối cabin với hệ thống điện và điều khiển đặt ở phòng máy hoặc trên đỉnh giếng thang. Cáp dẹt thường tích hợp nhiều chức năng trong một sợi cáp duy nhất, bao gồm cả dây dẫn cho nguồn điện, tín hiệu điều khiển, tín hiệu an toàn và đôi khi cả cáp cho đèn chiếu sáng cabin, loa âm thanh. Sự tích hợp này giúp tiết kiệm không gian, giảm thiểu việc lắp đặt nhiều loại cáp riêng lẻ, đồng thời đảm bảo tính thẩm mỹ và an toàn cho khu vực giếng thang.
Tầm quan trọng của việc chọn đúng loại cáp
Có thể bạn quan tâm: Cáp Tải Thang Máy Phi 8: Đặc Điểm, Cấu Tạo Và Lưu Ý Chọn Mua Chính Hãng
Việc lựa chọn đúng loại cáp điện cho thang máy không chỉ là tuân thủ quy trình kỹ thuật mà còn là một quyết định ảnh hưởng trực tiếp và sâu sắc đến toàn bộ hệ thống. Sử dụng cáp không đúng thông số kỹ thuật, chất liệu không phù hợp hoặc loại cáp không chuyên dụng có thể dẫn đến nhiều hậu quả nghiêm trọng.
- Ảnh hưởng đến hiệu suất và độ bền: Cáp có tiết diện quá nhỏ so với tải trọng sẽ gây ra sụt áp, làm nóng dây, giảm hiệu suất hoạt động của động cơ, thậm chí gây cháy nổ. Ngược lại, cáp quá lớn có thể gây lãng phí chi phí. Việc chọn đúng loại cáp giúp đảm bảo dòng điện ổn định, động cơ hoạt động tối ưu, từ đó nâng cao hiệu suất và kéo dài tuổi thọ cho thang máy.
- Đảm bảo an toàn: Đây là yếu tố quan trọng nhất. Cáp điện là nguồn dẫn năng lượng, nếu không được thiết kế và lắp đặt đúng tiêu chuẩn, có thể gây ra nguy cơ chập điện, giật điện, hỏa hoạn, đe dọa trực tiếp đến tính mạng người sử dụng. Cáp chuyên dụng cho thang máy thường có khả năng chịu tải, chịu nhiệt, chống nhiễu và chống cháy tốt hơn các loại cáp thông thường.
- Tuân thủ quy định và tiêu chuẩn: Các ngành công nghiệp thang máy đều có những quy định và tiêu chuẩn nghiêm ngặt về an toàn điện. Việc sử dụng cáp đúng thông số kỹ thuật và đúng loại là yêu cầu bắt buộc để đảm bảo thang máy được phép vận hành và đạt các chứng nhận an toàn cần thiết.
Do đó, khuyến cáo mạnh mẽ là luôn sử dụng cáp điện chuyên dụng cho thang máy, được sản xuất theo các tiêu chuẩn quốc tế và quốc gia, với các thông số kỹ thuật rõ ràng, phù hợp với yêu cầu cụ thể của từng loại thang máy.
Tiêu chuẩn cấp nguồn điện và lựa chọn cáp điện cho thang máy
Việc cấp nguồn điện cho thang máy phải tuân thủ các quy định nghiêm ngặt để đảm bảo an toàn và hiệu suất hoạt động. Các tiêu chuẩn này xác định rõ yêu cầu về số lượng dây dẫn, tiết diện dây, loại dây và cách đấu nối, nhằm ngăn ngừa sự cố và tối ưu hóa việc truyền tải điện năng.
Tiêu chuẩn cấp nguồn điện cho thang máy
Theo các quy định và tiêu chuẩn quốc gia về thang máy, ví dụ như TCVN 6396-41:2018 (An toàn thang máy – Lắp đặt và sử dụng – Phần 41: Yêu cầu điện đối với thang máy), hệ thống cấp điện cho thang máy cần đảm bảo sự ổn định và an toàn. Tiêu chuẩn này quy định rõ về cấu trúc của mạch cấp nguồn.
Cụ thể, hệ thống cấp điện cho thang máy thông thường yêu cầu có đủ các loại dây dẫn sau:
Có thể bạn quan tâm: Cáp Thải Thang Máy Phi 12: Cấu Tạo, Đặc Điểm & Lưu Ý Lựa Chọn
- 3 dây pha (L1, L2, L3): Cung cấp dòng điện xoay chiều ba pha để vận hành động cơ kéo và các thiết bị khác đòi hỏi công suất lớn.
- 1 dây trung tính (N): Đóng vai trò là đường quay về cho dòng điện trong mạch một pha hoặc cân bằng điện áp trong mạch ba pha.
- 1 dây tiếp đất (PE – Protective Earth): Đây là dây dẫn an toàn, kết nối vỏ kim loại của các thiết bị thang máy với hệ thống tiếp đất của tòa nhà. Dây PE có vai trò quan trọng trong việc phòng ngừa nguy cơ giật điện bằng cách dẫn dòng điện rò rỉ xuống đất một cách an toàn khi có sự cố xảy ra.
Số lượng dây dẫn này đảm bảo cung cấp đủ điện năng và các chức năng điều khiển, đồng thời tuân thủ nguyên tắc an toàn điện.
Lựa chọn thông số cáp điện theo tải trọng và công suất thang máy
Việc xác định đúng tiết diện dây cáp điện là yếu tố cực kỳ quan trọng, phụ thuộc trực tiếp vào tải trọng và công suất hoạt động của thang máy. Lựa chọn sai thông số có thể dẫn đến sụt áp, quá nhiệt hoặc không đủ khả năng đáp ứng nhu cầu hoạt động.
Để chọn được tiết diện cáp phù hợp, cần dựa vào các yếu tố sau:
- Tải trọng thang máy: Tải trọng của thang máy (ví dụ: 350kg, 450kg, 630kg, 1000kg, v.v.) sẽ quyết định công suất động cơ cần thiết để nâng và hạ cabin. Tải trọng càng lớn, công suất động cơ càng cao, yêu cầu về tiết diện cáp nguồn càng lớn.
- Công suất máy kéo/tủ điện: Công suất của máy kéo (đơn vị kW hoặc HP) và tủ điện điều khiển là thông số kỹ thuật trực tiếp chỉ ra nhu cầu điện năng của thang máy. Cần tham khảo bảng thông số kỹ thuật của nhà sản xuất máy kéo và tủ điện để xác định dòng điện danh định (Ampe).
- Chiều dài tuyến cáp: Chiều dài của tuyến cáp từ tủ điện đến động cơ hoặc từ giếng thang đến phòng máy cũng ảnh hưởng đến sụt áp. Tuyến cáp càng dài, cần chọn tiết diện cáp lớn hơn để bù lại tổn thất điện áp.
Ví dụ về cách chọn tiết diện dây cáp:
- Đối với thang máy tải trọng nhỏ (khoảng 250kg – 350kg), công suất máy kéo thấp, có thể sử dụng cáp có tiết diện nhỏ hơn, ví dụ: 3×6 mm² cho cáp pha, 1×6 mm² cho dây trung tính và 1×6 mm² cho dây tiếp đất (tổng cộng 5 dây), hoặc tùy cấu hình có thể là 3×10 mm² + 1×10 mm² (4 dây) nếu là hệ thống 3 pha không trung tính.
- Đối với thang máy tải trọng trung bình đến lớn (khoảng 350kg – 1000kg trở lên), công suất máy kéo cao, sẽ cần cáp có tiết diện lớn hơn, ví dụ: 3×10 mm² cho cáp pha, 1×10 mm² cho dây trung tính và 1×10 mm² cho dây tiếp đất (tổng cộng 5 dây), hoặc 4×10 mm² (4 dây) tùy theo cấu hình. Một số trường hợp công suất rất lớn có thể yêu cầu 3×16 mm² hoặc lớn hơn.
Ngoài tiết diện, vật liệu cách điện cũng là yếu tố quan trọng. Các vật liệu cách điện phổ biến cho cáp điện thang máy bao gồm:
- PVC (Polyvinyl Chloride): Là vật liệu cách điện phổ biến, có chi phí thấp, khả năng cách điện tốt, linh hoạt. Tuy nhiên, khả năng chịu nhiệt và chống cháy của PVC không bằng các vật liệu cao cấp hơn.
- XLPE (Cross-linked Polyethylene): Là vật liệu cách điện có hiệu suất cao, chịu nhiệt tốt hơn PVC, khả năng chống cháy và chống dầu mỡ tốt, bền bỉ hơn trong các môi trường khắc nghiệt.
Các loại cáp điện phổ biến trên thị trường
Trên thị trường hiện nay có đa dạng các loại cáp điện được sử dụng cho thang máy, đáp ứng các nhu cầu và tiêu chuẩn khác nhau. Việc lựa chọn loại cáp phù hợp với ứng dụng cụ thể là rất quan trọng.
Các loại cáp điện phổ biến bao gồm:
- Cáp Duplex ruột đồng (cách điện PVC/XLPE): Đây là loại cáp thường được sử dụng cho hệ thống điện cấp nguồn hoặc các mạch điều khiển yêu cầu độ bền cao. Cấu tạo gồm nhiều ruột dẫn bằng đồng nguyên chất, được bọc lớp cách điện bằng PVC hoặc XLPE, và có thể thêm lớp vỏ bọc ngoài để tăng cường khả năng bảo vệ. Cáp Duplex thường có cấu trúc hai sợi hoặc nhiều sợi song song, tùy theo yêu cầu về số lượng pha và chức năng.
- Cáp Điện kế ruột đồng: Loại cáp này thường được sử dụng cho các ứng dụng đo lường hoặc điều khiển tín hiệu trong hệ thống điện. Ruột dẫn bằng đồng cho phép truyền tín hiệu ổn định và ít bị suy hao.
- Cáp điều khiển/tín hiệu: Các loại cáp này được thiết kế đặc biệt để truyền tải tín hiệu điều khiển và thông tin từ các bộ phận khác nhau của thang máy về tủ điện trung tâm. Chúng thường có cấu trúc đa sợi, với số lượng sợi đa dạng tùy thuộc vào độ phức tạp của hệ thống điều khiển. Các số sợi phổ biến có thể là 12, 24, 36 sợi hoặc thậm chí nhiều hơn. Cấu tạo của cáp điều khiển/tín hiệu thường chú trọng vào khả năng chống nhiễu bằng cách sử dụng vật liệu cách điện phù hợp và kỹ thuật bọc chống nhiễu.

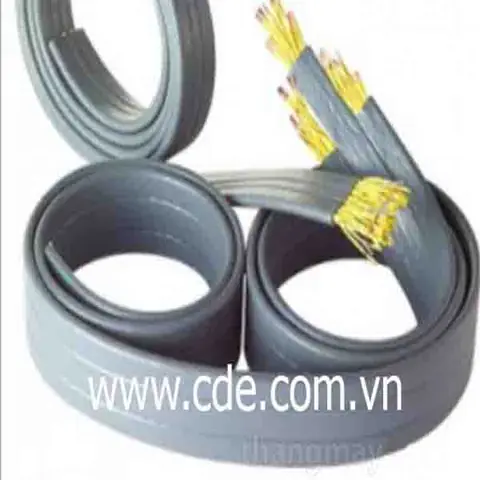

- Cáp dẹt (Traveling Cable): Như đã đề cập, đây là loại cáp tích hợp nhiều chức năng, thường có cấu trúc dẹt và linh hoạt, chạy dọc theo giếng thang. Cấu tạo của cáp dẹt rất đa dạng, bao gồm nhiều cặp dây cho nguồn, điều khiển, tín hiệu an toàn, và đôi khi cả dây cho hệ thống âm thanh, đèn.
Khi lựa chọn cáp, cần chú ý đến các thông số kỹ thuật như tiết diện ruột dẫn, số lượng sợi, loại vật liệu cách điện, khả năng chịu nhiệt, chống nhiễu, và các tiêu chuẩn an toàn liên quan.
Có thể bạn quan tâm: Cách Đi Thang Máy Chung Cư Đúng Cách Và An Toàn Cho Mọi Người
Hướng dẫn cách đi dây điện trong thang máy an toàn và hiệu quả
Cách đi dây điện trong thang máy đóng vai trò quan trọng trong việc đảm bảo an toàn vận hành, tính thẩm mỹ và khả năng bảo trì hệ thống. Có hai phương pháp đi dây chính là đi dây nổi và đi dây âm, mỗi phương pháp đều có ưu điểm và yêu cầu kỹ thuật riêng.
Phương pháp đi dây nổi
Đi dây nổi là phương pháp luồn dây điện vào các ống bảo vệ hoặc nẹp chuyên dụng, sau đó cố định chúng trên bề mặt tường, trần hoặc sàn của giếng thang. Phương pháp này có ưu điểm là dễ dàng thi công, dễ kiểm tra và sửa chữa khi có sự cố.
- Kỹ thuật thi công: Dây điện được luồn cẩn thận vào trong ống nhựa cứng (ống xoắn, ống ruột gà) hoặc ống kim loại, hoặc được cố định bằng các loại nẹp nhựa chuyên dụng. Các ống hoặc nẹp này được gắn chặt vào bề mặt giếng thang bằng các kẹp giữ. Cần đảm bảo các mối nối dây được thực hiện chắc chắn, sử dụng các đầu nối chuyên dụng và được bọc cách điện kỹ lưỡng.
- Lưu ý quan trọng: Khi luồn dây vào ống, cần tuân thủ quy định về số lượng dây tối đa cho phép trong một ống để tránh tình trạng quá tải, làm nóng dây và giảm khả năng tản nhiệt. Nên sử dụng loại ống có đường kính phù hợp với tổng tiết diện của các dây dẫn bên trong. Cần tránh để dây bị xoắn hoặc gập quá mức, có thể làm hỏng lớp cách điện.
Phương pháp đi dây âm
Đi dây âm là phương pháp đặt dây điện bên trong các cấu trúc xây dựng của tòa nhà như âm tường, âm sàn hoặc âm trần. Phương pháp này mang lại tính thẩm mỹ cao, giúp giấu kín hệ thống dây điện, tạo không gian gọn gàng và an toàn hơn, tránh nguy cơ va đập hoặc tác động vật lý từ bên ngoài.
- Yêu cầu kỹ thuật: Khi đi dây âm, cần sử dụng các loại ống luồn dây chuyên dụng, có khả năng chịu lực, chống ẩm và chống cháy tốt (ví dụ: ống thép, ống nhựa HDPE, ống kim loại bọc nhựa). Các ống này được bố trí trước khi tiến hành đổ bê tông hoặc xây tường. Các điểm đấu nối, hộp nối cần được đặt ở vị trí dễ tiếp cận cho việc bảo trì, sửa chữa sau này, thường là trong các hộp nối âm tường chuyên dụng.
- Ưu điểm và nhược điểm: Đi dây âm mang lại vẻ đẹp thẩm mỹ vượt trội và bảo vệ dây dẫn khỏi các tác động cơ học. Tuy nhiên, việc thi công đòi hỏi kỹ thuật cao, chi phí ban đầu có thể cao hơn và việc sửa chữa hoặc thay thế dây khi gặp sự cố sẽ phức tạp hơn so với đi dây nổi.
Yêu cầu về hộp kỹ thuật và vị trí đặt tủ điện
Có thể bạn quan tâm: Cách Đi Thang Máy An Toàn: Hướng Dẫn Chi Tiết Cho Mọi Tình Huống
Hộp kỹ thuật và vị trí đặt tủ điện đóng vai trò quan trọng trong việc quản lý, bảo vệ và bảo trì hệ thống dây điện của thang máy.
- Hộp kỹ thuật: Hộp kỹ thuật là nơi tập trung các mối nối dây, các cầu dao, bộ điều khiển phụ hoặc các thiết bị điện khác. Vị trí đặt hộp kỹ thuật cần đảm bảo dễ dàng tiếp cận cho việc kiểm tra, bảo trì và sửa chữa. Các hộp kỹ thuật cần được bố trí hợp lý dọc theo giếng thang hoặc tại các vị trí thuận tiện, tuân thủ quy định về khoảng cách an toàn với các bộ phận khác.
- Vị trí đặt tủ điện: Tủ điện chính của thang máy (tủ điều khiển và tủ điện nguồn) thường được đặt tại phòng máy (trên đỉnh giếng thang), dưới hố pit hoặc tại một vị trí riêng biệt, an toàn trong tòa nhà. Vị trí này cần đảm bảo các yếu tố sau:
- An toàn: Tránh xa nguồn nước, nơi ẩm ướt, dễ cháy nổ.
- Dễ tiếp cận: Thuận tiện cho việc vận hành, kiểm tra, bảo trì và sửa chữa bởi kỹ thuật viên.
- Thông gió: Đảm bảo không khí lưu thông tốt để tản nhiệt cho các thiết bị điện bên trong, tránh quá nhiệt.
- Bảo mật: Hạn chế người không có trách nhiệm tiếp cận.
Việc bố trí hợp lý các hộp kỹ thuật và tủ điện sẽ giúp cho việc đi dây điện trở nên khoa học, dễ quản lý và thuận tiện cho công tác bảo trì, nâng cao tuổi thọ và độ tin cậy của hệ thống thang máy.
Lưu ý quan trọng khi lắp đặt và sử dụng cáp điện thang máy
Bên cạnh việc lựa chọn đúng loại cáp và tuân thủ các tiêu chuẩn lắp đặt, việc bảo trì định kỳ và nắm vững các yếu tố ảnh hưởng đến tuổi thọ cáp là điều cần thiết để đảm bảo thang máy hoạt động an toàn và bền bỉ.
Cách kiểm tra và bảo trì cáp điện thang máy định kỳ
Kiểm tra và bảo trì định kỳ là hoạt động quan trọng nhất để phát hiện sớm các dấu hiệu bất thường của cáp điện thang máy, từ đó có biện pháp xử lý kịp thời, ngăn ngừa sự cố và đảm bảo an toàn cho người sử dụng.
- Các bước kiểm tra cơ bản:
- Kiểm tra ngoại quan: Quan sát kỹ bề mặt cáp xem có dấu hiệu nứt, rách, sờn, cháy, biến dạng, hay có vật lạ bám dính hay không. Chú ý kiểm tra các vị trí cáp thường xuyên uốn cong hoặc chịu ma sát.
- Kiểm tra đầu nối: Đảm bảo các đầu nối cáp với thiết bị được siết chặt, không bị lỏng lẻo, oxy hóa hoặc cháy.
- Kiểm tra độ căng của cáp: Đối với các loại cáp chịu lực, cần kiểm tra độ căng để đảm bảo chúng không bị chùng quá mức hoặc căng cứng, ảnh hưởng đến hoạt động của hệ thống.
- Kiểm tra nhiệt độ: Sử dụng thiết bị đo nhiệt độ để kiểm tra xem cáp có bị nóng bất thường hay không, đây có thể là dấu hiệu của sụt áp hoặc quá tải.
- Kiểm tra cách điện: Sử dụng thiết bị đo điện trở cách điện để đánh giá tình trạng cách điện của cáp.
- Tầm quan trọng của bảo trì định kỳ: Việc bảo trì định kỳ, thường theo khuyến cáo của nhà sản xuất hoặc theo quy định của đơn vị kiểm định, giúp phát hiện sớm các hư hỏng tiềm ẩn. Kịp thời khắc phục các vấn đề nhỏ sẽ ngăn ngừa chúng phát triển thành những sự cố nghiêm trọng, tốn kém, thậm chí gây nguy hiểm. Nó cũng giúp kéo dài tuổi thọ của cáp và toàn bộ hệ thống thang máy, đảm bảo thang máy luôn trong tình trạng hoạt động tốt nhất.
Các yếu tố ảnh hưởng đến tuổi thọ cáp điện thang máy
Tuổi thọ của cáp điện thang máy không chỉ phụ thuộc vào chất lượng ban đầu mà còn bị ảnh hưởng bởi nhiều yếu tố trong quá trình sử dụng và lắp đặt.
- Môi trường lắp đặt: Môi trường có độ ẩm cao, nhiệt độ khắc nghiệt, hóa chất ăn mòn, hoặc rung động mạnh có thể làm giảm tuổi thọ của cáp. Các yếu tố này có thể gây ăn mòn lớp vỏ bảo vệ, làm lão hóa vật liệu cách điện, dẫn đến suy giảm hiệu suất và an toàn.
- Cường độ sử dụng: Thang máy hoạt động liên tục với tần suất cao, đặc biệt là trong các tòa nhà thương mại, chung cư đông đúc, sẽ khiến cáp phải chịu tải và chịu ma sát nhiều hơn. Điều này dẫn đến sự hao mòn nhanh hơn so với thang máy sử dụng ít.
- Chất lượng lắp đặt ban đầu: Việc lắp đặt không đúng kỹ thuật, cáp bị căng hoặc chùng quá mức, các điểm nối không chắc chắn, hoặc sử dụng phụ kiện không đạt chuẩn có thể gây áp lực lên cáp, làm giảm tuổi thọ và tiềm ẩn nguy cơ sự cố.
- Tác động cơ học: Va đập, kéo rê, hoặc bị vật nặng đè lên cáp trong quá trình vận chuyển, lắp đặt hoặc bảo trì cũng có thể làm hỏng cấu trúc bên trong và lớp vỏ bảo vệ của cáp.
Phân biệt cáp thang máy chuyên dụng và cáp thông thường
Sự khác biệt rõ rệt giữa cáp thang máy chuyên dụng và cáp điện thông thường nằm ở cấu tạo, tính năng và yêu cầu kỹ thuật đáp ứng cho môi trường hoạt động đặc thù của thang máy.
- Cấu tạo: Cáp thang máy chuyên dụng thường có cấu trúc đa lớp, với các vật liệu cách điện và vỏ bọc cao cấp, có khả năng chịu mài mòn, chịu nhiệt, chống dầu mỡ và chống cháy tốt hơn. Chúng cũng có thể tích hợp nhiều loại dây dẫn khác nhau (nguồn, tín hiệu, điều khiển) trong một sợi cáp duy nhất (cáp dẹt). Cáp thông thường thường có cấu tạo đơn giản hơn, chỉ tập trung vào chức năng truyền tải điện cơ bản.
- Khả năng chịu tải và linh hoạt: Cáp thang máy được thiết kế để chịu được tải trọng lớn, lực kéo căng và sự uốn cong liên tục trong giếng thang mà không bị hư hại. Đặc biệt, cáp dẹt yêu cầu độ linh hoạt cao để di chuyển theo cabin.
- Chống nhiễu và an toàn: Cáp thang máy chuyên dụng thường có khả năng chống nhiễu điện từ tốt hơn, đảm bảo tín hiệu điều khiển luôn chính xác. Chúng cũng tuân thủ các tiêu chuẩn an toàn nghiêm ngặt về cách điện, chống cháy, và các yêu cầu về dây tiếp đất.
Việc sử dụng cáp thông thường cho thang máy có thể gây ra rủi ro an toàn nghiêm trọng, hoạt động không ổn định và giảm tuổi thọ hệ thống.
Khi nào cần thay thế cáp điện thang máy?
Cáp điện thang máy, dù có chất lượng tốt đến đâu, cũng sẽ đến lúc xuống cấp và cần được thay thế để đảm bảo an toàn và hiệu suất hoạt động. Việc nhận biết sớm các dấu hiệu này giúp bạn chủ động trong việc bảo trì và thay thế.
-
Dấu hiệu nhận biết cáp đã xuống cấp:
- Tổn thương vật lý rõ rệt: Bề mặt cáp bị nứt, rách, sờn, cháy xém, hoặc có các vết cắt sâu. Lớp vỏ cách điện bị phồng rộp hoặc chảy nhựa.
- Sự cố điện thường xuyên: Thang máy thường xuyên gặp các vấn đề về nguồn điện như mất điện đột ngột, sụt áp, chập chờn tín hiệu, hoặc hoạt động sai chức năng mà không tìm được nguyên nhân từ các bộ phận khác.
- Tiếng ồn lạ: Nghe thấy tiếng rít, kẹt, hoặc tiếng động lạ phát ra từ khu vực cáp khi thang máy hoạt động.
- Cáp bị giãn hoặc chảy xệ: Cáp bị biến dạng, không còn giữ được hình dạng ban đầu, có dấu hiệu bị giãn quá mức.
- Dấu hiệu quá nhiệt: Cáp hoặc các đầu nối cáp có mùi khét hoặc sờ thấy nóng bất thường khi thang máy vừa hoạt động.
- Kết quả kiểm tra định kỳ không đạt yêu cầu: Các chỉ số đo kiểm tra điện trở cách điện, độ bền kéo, hoặc các thông số kỹ thuật khác cho thấy cáp không còn đảm bảo tiêu chuẩn an toàn.
-
Quy trình thay thế cáp đúng cách:
Quy trình thay thế cáp điện thang máy là một công việc kỹ thuật phức tạp và đòi hỏi chuyên môn cao. Nó cần được thực hiện bởi đội ngũ kỹ thuật viên có kinh nghiệm, được đào tạo bài bản và tuân thủ nghiêm ngặt các quy trình an toàn. Quá trình này bao gồm việc ngắt toàn bộ nguồn điện, tháo dỡ cáp cũ, lắp đặt cáp mới đúng theo bản vẽ kỹ thuật và thông số đã được phê duyệt, kiểm tra kết nối, đấu nối và thử nghiệm toàn bộ hệ thống trước khi đưa thang máy trở lại hoạt động bình thường. Việc thay thế cáp cần tuân thủ các quy định của nhà sản xuất và các tiêu chuẩn an toàn hiện hành.
