Việc lựa chọn loại cáp mạng phù hợp cho thang máy là yếu tố then chốt để đảm bảo hệ thống giám sát, điều khiển và truyền dữ liệu hoạt động ổn định, hiệu quả. Bài viết này sẽ cung cấp thông tin chi tiết về các loại cáp mạng tối ưu, các đặc điểm kỹ thuật cần thiết và tiêu chuẩn mà bạn cần biết để đưa ra quyết định sáng suốt nhất cho hệ thống thang máy của mình.
Trong bài viết này, chúng ta sẽ đi sâu vào phân tích các loại cáp mạng phổ biến như CAT5e và CAT6, bao gồm cả các biến thể chống nhiễu như FTP và SFTP. Đồng thời, chúng tôi sẽ làm rõ những yêu cầu kỹ thuật đặc thù và các ứng dụng thực tế của cáp mạng trong môi trường thang máy chuyển động liên tục, cũng như những lưu ý quan trọng khi mua sắm để tránh lựa chọn sai lầm.
Nên dùng loại cáp mạng nào cho thang máy?
Đối với hệ thống thang máy, việc lựa chọn cáp mạng cần ưu tiên các loại có khả năng chống nhiễu tốt và độ bền cao để hoạt động ổn định trong môi trường có nhiều rung động và tín hiệu điện từ. Các loại cáp phổ biến thường được cân nhắc là CAT5e và CAT6, với các biến thể có lớp chống nhiễu như FTP (Foiled Twisted Pair) hoặc SFTP (Shielded Foiled Twisted Pair) ngày càng trở nên cần thiết.
Các loại cáp mạng được đề cập trong SERP và phù hợp với môi trường thang máy thường tập trung vào CAT5e và CAT6. CAT5e là lựa chọn cơ bản, đáp ứng tốt các nhu cầu truyền dữ liệu thông thường, trong khi CAT6 cung cấp hiệu suất cao hơn cho các ứng dụng đòi hỏi băng thông lớn. Các biến thể FTP và SFTP được khuyến nghị sử dụng cho thang máy bởi khả năng chống nhiễu vượt trội, giúp bảo vệ tín hiệu mạng khỏi các nguồn gây nhiễu từ động cơ, biến tần và các thiết bị điện khác trong cabin thang máy. Đặc điểm của từng loại cáp này, đặc biệt là độ mềm dẻo và khả năng chống nhiễu, sẽ là yếu tố quyết định để chúng hoạt động hiệu quả trong môi trường đặc thù của thang máy.
Cáp mạng CAT5e cho thang máy
Cáp mạng CAT5e là một giải pháp kinh tế và hiệu quả cho nhiều ứng dụng, bao gồm cả việc lắp đặt cho thang máy. Với khả năng truyền dữ liệu lên đến 1 Gbps tại tần số 100 MHz, CAT5e đủ sức đáp ứng các nhu cầu cơ bản như truyền tín hiệu điều khiển, giám sát đơn giản hoặc kết nối các thiết bị không yêu cầu băng thông quá lớn. Ưu điểm của cáp CAT5e khi sử dụng cho thang máy nằm ở sự cân bằng giữa chi phí và hiệu suất, cùng với độ mềm dẻo tương đối, giúp việc đi dây trong không gian hạn chế của thang máy trở nên dễ dàng hơn.
Tuy nhiên, để đảm bảo hiệu suất tốt nhất trong môi trường thang máy, việc lựa chọn các dòng sản phẩm CAT5e chuyên dụng là rất quan trọng. Ví dụ, các sản phẩm như HDPRO CAT5e FTP Elevator được thiết kế với lớp vỏ bảo vệ chống nhiễu FTP (Foiled Twisted Pair), giúp giảm thiểu suy hao tín hiệu do nhiễu điện từ từ các thiết bị hoạt động trong thang máy. Lớp vỏ bọc kim loại này bao bọc các cặp dây xoắn, ngăn chặn sự xâm nhập của nhiễu tần số vô tuyến và điện từ, đảm bảo tín hiệu luôn ổn định cho các chức năng giám sát và điều khiển.
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Ốp Đá Thang Máy Đúng Kỹ Thuật & Các Lưu Ý Quan Trọng
Cáp mạng CAT6 cho thang máy
Cáp mạng CAT6 mang lại hiệu suất vượt trội so với CAT5e, với khả năng hỗ trợ tốc độ Gigabit Ethernet lên đến 10 Gbps (ở khoảng cách ngắn hơn) và hoạt động ở tần số 250 MHz. Đối với các hệ thống thang máy hiện đại, nơi có nhu cầu truyền tải lượng dữ liệu lớn từ camera IP độ phân giải cao, hệ thống quản lý tòa nhà hoặc các ứng dụng IoT, cáp CAT6 là lựa chọn lý tưởng để đảm bảo băng thông và độ ổn định cần thiết. Hiệu suất cao hơn này giúp đáp ứng được các yêu cầu ngày càng khắt khe về truyền dữ liệu trong thời gian thực.
Các dòng sản phẩm CAT6 chuyên dụng cho thang máy nhấn mạnh vào khả năng chống nhiễu và độ bền. Ví dụ, Alantek CAT6 FTP và NBtex CAT6 mềm là những lựa chọn đáng cân nhắc. Cáp Alantek CAT6 FTP với lớp chống nhiễu FTP cung cấp khả năng bảo vệ tín hiệu tốt, tương tự như các biến thể CAT5e FTP, nhưng với hiệu suất truyền dẫn cao hơn. Đặc biệt, cáp NBtex CAT6 mềm được thiết kế với nhiều sợi đồng nhỏ và lớp vỏ linh hoạt, mang lại độ mềm dẻo vượt trội, rất quan trọng cho việc lắp đặt trong các không gian di chuyển liên tục của thang máy, nơi cáp thường xuyên bị uốn cong và rung lắc.
So sánh CAT5e và CAT6 trong ứng dụng thang máy
Khi lựa chọn giữa cáp mạng CAT5e và CAT6 cho thang máy, người dùng cần cân nhắc dựa trên các tiêu chí so sánh rõ ràng để đưa ra quyết định phù hợp nhất với nhu cầu sử dụng thực tế.
| Tiêu Chí | Cáp mạng CAT5e | Cáp mạng CAT6 |
|---|---|---|
| Tốc Độ Truyền Dữ Liệu | Lên đến 1 Gbps (tại tần số 100 MHz) | Lên đến 10 Gbps (ở khoảng cách ngắn, tần số 250 MHz) |
| Băng Thông | Thấp hơn, đủ cho nhu cầu cơ bản | Cao hơn, đáp ứng yêu cầu truyền tải lớn |
| Chi Phí | Thấp hơn, tiết kiệm chi phí ban đầu | Cao hơn, đầu tư ban đầu lớn hơn |
| Khả Năng Tương Thích | Tương thích ngược với CAT5, CAT3 | Tương thích ngược với CAT5e, CAT5 |
| Khả Năng Chống Nhiễu | Tốt với biến thể FTP/SFTP | Tốt với biến thể FTP/SFTP, hiệu suất cao hơn |
| Ứng Dụng Phù Hợp | Giám sát cơ bản, điều khiển đơn giản, gọi tầng | Camera IP độ phân giải cao, hệ thống quản lý, IoT |
Khuyến nghị loại cáp phù hợp dựa trên nhu cầu sử dụng là yếu tố quan trọng. Nếu hệ thống thang máy của bạn chủ yếu chỉ lắp đặt camera analog hoặc các cảm biến đơn giản, thì cáp CAT5e FTP có thể là đủ. Tuy nhiên, với xu hướng sử dụng camera IP có độ phân giải cao, hệ thống quản lý thông minh và các thiết bị kết nối mạng khác, đầu tư vào cáp CAT6 FTP hoặc SFTP sẽ mang lại hiệu suất và độ ổn định lâu dài, đảm bảo hệ thống hoạt động mượt mà và sẵn sàng cho các nâng cấp trong tương lai.
Đặc điểm kỹ thuật và yêu cầu của cáp mạng cho thang máy
Môi trường hoạt động trong thang máy đặt ra những yêu cầu kỹ thuật khắt khe đối với cáp mạng, khác biệt đáng kể so với cáp mạng thông thường dùng cho văn phòng hay gia đình. Các yếu tố về cấu tạo, vật liệu và khả năng chống chịu tác động vật lý là vô cùng quan trọng để đảm bảo tín hiệu luôn ổn định và tuổi thọ của cáp.
Có thể bạn quan tâm: Cách Đi Thang Máy An Toàn Và Đúng Cách Tại Vincom
Liệt kê các thông số kỹ thuật quan trọng cần có ở cáp mạng thang máy bao gồm: lõi đồng nguyên chất với tiết diện đủ lớn để giảm suy hao tín hiệu, chất liệu vỏ cáp có khả năng chống cháy, chống dầu và độ mềm dẻo cao. Ngoài ra, cấu trúc chống nhiễu như lớp bọc kim hoặc lưới bọc là yếu tố bắt buộc. Lý do tại sao những đặc điểm này lại cần thiết cho môi trường chuyển động liên tục của thang máy là bởi cáp sẽ phải chịu đựng sự uốn cong, rung lắc thường xuyên, tiếp xúc với các nguồn nhiễu điện từ mạnh từ động cơ, hệ thống điều khiển tốc độ và các thiết bị khác. Độ mềm dẻo giúp cáp không bị đứt gãy khi di chuyển, trong khi khả năng chống nhiễu đảm bảo tín hiệu dữ liệu không bị sai lệch, ảnh hưởng đến hoạt động của camera, cảm biến hay hệ thống điều khiển.
Yêu cầu về độ mềm dẻo và khả năng chống nhiễu
Độ mềm dẻo của cáp mạng thang máy là một yếu tố kỹ thuật tiên quyết, đặc biệt khi cáp phải di chuyển liên tục cùng với cabin. Cáp mềm được cấu tạo từ nhiều sợi đồng nhỏ, bện lại với nhau, cho phép nó chịu được hàng triệu chu kỳ uốn cong mà không bị đứt gãy. Điều này trái ngược hoàn toàn với cáp mạng dân dụng với lõi đồng đặc, vốn kém linh hoạt và dễ bị tổn thương khi bị uốn cong liên tục. Khả năng chống chịu này giúp đảm bảo kết nối mạng luôn thông suốt, giảm thiểu gián đoạn trong quá trình vận hành thang máy.

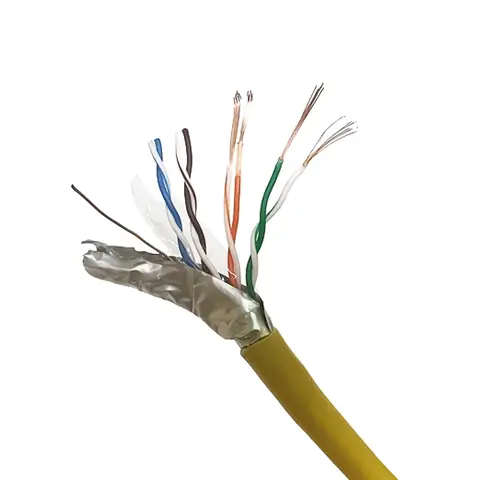

Bên cạnh độ mềm dẻo, khả năng chống nhiễu của cáp mạng (thông qua các tiêu chuẩn như FTP, SFTP) đóng vai trò cực kỳ quan trọng trong môi trường thang máy. Các biến tần, động cơ, hệ thống chiếu sáng và các thiết bị điện tử khác trong thang máy tạo ra một môi trường điện từ rất “ồn ào”. Lớp bọc kim loại (Foil) hoặc lưới kim loại (Braid) bao quanh các cặp dây xoắn giúp phản xạ và hấp thụ các sóng điện từ gây nhiễu. Nếu không có lớp chống nhiễu này, tín hiệu mạng có thể bị suy hao, biến dạng, dẫn đến lỗi truyền dữ liệu, mất gói tin, ảnh hưởng nghiêm trọng đến hoạt động của camera giám sát, hệ thống điều khiển và giao tiếp trên thang máy.
Tiêu chuẩn cần có cho cáp mạng thang máy
Để đảm bảo cáp mạng hoạt động an toàn, ổn định và đạt hiệu suất tối ưu trong môi trường thang máy, nó cần đáp ứng các tiêu chuẩn kỹ thuật nhất định. Các tiêu chuẩn này không chỉ xác định chất lượng vật liệu mà còn quy định về cấu trúc, khả năng chống cháy và hiệu suất truyền dẫn.
Các tiêu chuẩn kỹ thuật mà cáp mạng sử dụng cho thang máy cần đáp ứng thường bao gồm các chứng nhận quốc tế về vật liệu (ví dụ: tiêu chuẩn RoHS về hạn chế các chất độc hại), tiêu chuẩn về khả năng chống cháy (ví dụ: tiêu chuẩn UL, CM, CMR hoặc CMP tùy thuộc vào yêu cầu lắp đặt trong công trình), và tiêu chuẩn hiệu suất truyền dẫn (ví dụ: TIA/EIA-568 cho CAT5e, CAT6). Vai trò của những tiêu chuẩn này là vô cùng quan trọng trong việc đảm bảo an toàn và hiệu suất hoạt động. Chúng giúp người dùng và các kỹ sư lắp đặt có thể tin tưởng vào chất lượng của cáp, đảm bảo rằng nó sẽ hoạt động bền bỉ trong điều kiện khắc nghiệt của thang máy, tránh được các rủi ro về chập cháy, hư hỏng tín hiệu và kéo dài tuổi thọ hệ thống.
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Đi Thang Máy Hộp An Toàn Và Đúng Cách
Ứng dụng thực tế của cáp mạng trong hệ thống thang máy
Trong hệ thống thang máy hiện đại, cáp mạng không chỉ đơn thuần là đường truyền tín hiệu mà còn là xương sống kết nối các thiết bị thông minh, mang lại khả năng giám sát, điều khiển và tương tác hiệu quả.
Cáp mạng đảm nhiệm các chức năng chính trong thang máy, bao gồm việc truyền dữ liệu mạng và giám sát. Nó là phương tiện để kết nối các thiết bị đầu cuối với hệ thống điều khiển trung tâm, cho phép truyền tải thông tin một cách liên tục và ổn định. Các ví dụ về hệ thống sử dụng cáp mạng cho thang máy bao gồm việc kết nối camera IP để quan sát bên trong và bên ngoài cabin, hệ thống báo động để cảnh báo sự cố, hệ thống gọi tầng tương tác với người dùng, và các cảm biến đo lường môi trường.
Truyền dữ liệu mạng và giám sát
Vai trò cốt lõi của cáp mạng trong thang máy là việc truyền tín hiệu cho hệ thống giám sát, điều khiển và các thiết bị ngoại vi. Cáp mạng đóng vai trò như một “huyết mạch” số, mang theo các luồng dữ liệu từ camera, cảm biến, bảng điều khiển, và các thiết bị khác về bộ xử lý trung tâm hoặc trung tâm giám sát. Điều này cho phép kỹ thuật viên có thể theo dõi tình trạng hoạt động của thang máy từ xa, phát hiện sớm các dấu hiệu bất thường, từ đó đưa ra biện pháp xử lý kịp thời, tránh gây ảnh hưởng đến trải nghiệm người dùng và đảm bảo an toàn.
Cụ thể hơn, cáp mạng được sử dụng để kết nối camera IP, hệ thống báo động, và hệ thống gọi tầng. Camera IP sẽ gửi về hình ảnh với chất lượng cao, cho phép giám sát hành khách, phát hiện các vật thể lạ hoặc hành vi đáng ngờ. Hệ thống báo động sử dụng cáp mạng để truyền tín hiệu cảnh báo khẩn cấp đến bộ phận quản lý hoặc đội cứu hộ. Hệ thống gọi tầng, tích hợp các nút bấm và màn hình hiển thị, cũng dựa vào cáp mạng để giao tiếp với bảng điều khiển chính, đảm bảo thang máy di chuyển đến đúng tầng theo yêu cầu của người dùng.
Kết nối camera IP trong thang máy
Việc sử dụng cáp mạng cho camera IP trong thang máy ngày càng trở nên phổ biến do chất lượng hình ảnh vượt trội và khả năng truyền dữ liệu linh hoạt. Camera IP có thể cung cấp hình ảnh độ phân giải cao (Full HD, 4K), mang lại khả năng quan sát chi tiết, hỗ trợ đắc lực cho công tác an ninh và giám sát. Tuy nhiên, để đảm bảo camera IP hoạt động hiệu quả, cáp mạng cần đáp ứng các yêu cầu khắt khe về băng thông và độ ổn định của tín hiệu.
Có thể bạn quan tâm: Hướng Dẫn Vận Hành Thang Máy An Toàn Và Chi Tiết Nhất
Các vấn đề thường gặp khi kéo dây mạng cho cam thang máy bao gồm nhiễu tín hiệu do môi trường hoạt động, sự suy hao tín hiệu trên khoảng cách dài, và độ bền của cáp trước các tác động vật lý. Để khắc phục, việc lựa chọn cáp mạng có chuẩn CAT6 hoặc cao hơn, kết hợp với lớp chống nhiễu FTP/SFTP là rất cần thiết. Bên cạnh đó, cần sử dụng các đầu nối RJ45 chất lượng tốt, thực hiện bấm dây đúng kỹ thuật và đi dây cách biệt với các nguồn phát nhiễu điện từ mạnh. Một số giải pháp như sử dụng bộ chuyển đổi tín hiệu quang (media converter) cũng có thể được xem xét cho các đoạn cáp quá dài hoặc môi trường có nhiễu quá cao.
Mua cáp mạng thang máy ở đâu và những lưu ý khi chọn mua
Việc lựa chọn địa chỉ mua cáp mạng thang máy uy tín và nắm vững các lưu ý khi mua sắm sẽ giúp bạn tránh được tình trạng mua phải hàng giả, hàng kém chất lượng, ảnh hưởng đến hiệu quả và độ an toàn của hệ thống.
Khi chọn mua cáp mạng cho thang máy, bạn nên tìm đến các nhà cung cấp chuyên nghiệp, có kinh nghiệm trong lĩnh vực cung cấp thiết bị cho hệ thống thang máy hoặc hệ thống mạng công nghiệp. Các thương hiệu cáp mạng chuyên dụng cho thang máy được nhắc đến nhiều trong thị trường hiện nay bao gồm Alantek, HDPRO, và HOSIWELL. Mỗi thương hiệu này đều có những dòng sản phẩm nổi bật, được thiết kế để đáp ứng các yêu cầu khắt khe của môi trường thang máy, từ chất liệu, cấu trúc đến hiệu suất truyền dẫn.
Các thương hiệu cáp mạng thang máy phổ biến
Thị trường cáp mạng cho thang máy hiện nay có sự góp mặt của nhiều thương hiệu uy tín, cung cấp các sản phẩm chất lượng cao và chuyên dụng.
- Alantek: Thương hiệu này nổi tiếng với các dòng cáp mạng công nghiệp, bao gồm cả cáp dành cho thang máy. Alantek cung cấp các sản phẩm với nhiều cấp độ chống nhiễu (UTP, FTP, SFTP) và cấu hình đa dạng, đáp ứng các tiêu chuẩn quốc tế về hiệu suất và độ bền. Dòng cáp CAT6 FTP của Alantek thường được đánh giá cao về khả năng chống nhiễu và tốc độ truyền dữ liệu.
- HDPRO: Đây là một thương hiệu tập trung vào các giải pháp cáp mạng cho các ứng dụng đòi hỏi độ tin cậy cao. Dòng sản phẩm HDPRO CAT5e FTP Elevator được thiết kế đặc biệt cho môi trường thang máy, nhấn mạnh vào độ mềm dẻo và khả năng chống nhiễu để đảm bảo tín hiệu luôn ổn định.
- HOSIWELL: HOSIWELL là một nhà sản xuất cáp mạng có danh tiếng, cung cấp các sản phẩm chất lượng cho nhiều lĩnh vực. Các dòng cáp mạng của HOSIWELL, đặc biệt là các loại có cấu hình FTP hoặc SFTP, thường được lựa chọn cho các ứng dụng chuyên nghiệp, bao gồm cả hệ thống thang máy, nhờ vào độ bền và hiệu suất truyền dẫn đáng tin cậy.
Lưu ý khi chọn mua cáp mạng cho thang máy
Khi quyết định mua cáp mạng cho thang máy, bạn cần đặc biệt chú trọng đến một số yếu tố để đảm bảo chất lượng và tránh rủi ro.
- Kiểm tra giấy tờ CO, CQ (nếu có): Chứng nhận xuất xứ (CO) và chứng nhận chất lượng (CQ) là những tài liệu quan trọng chứng minh nguồn gốc và tiêu chuẩn của sản phẩm. Việc yêu cầu và kiểm tra kỹ các giấy tờ này sẽ giúp bạn xác định được sản phẩm có chính hãng và đạt chất lượng như quảng cáo hay không.
- Tư vấn kỹ thuật từ nhà cung cấp: Đừng ngần ngại yêu cầu sự tư vấn từ đội ngũ kỹ thuật của nhà cung cấp. Họ có thể giúp bạn đánh giá nhu cầu cụ thể của hệ thống thang máy, đưa ra lời khuyên về loại cáp phù hợp nhất, cũng như giải đáp các thắc mắc về thông số kỹ thuật và cách lắp đặt.

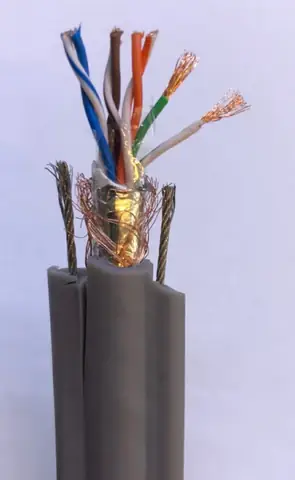

- Khả năng gia cường (nếu có): Một số loại cáp mạng thang máy được thiết kế với khả năng gia cường, ví dụ như có thêm lớp dây thép chịu lực hoặc lớp vỏ bọc đặc biệt. Khả năng này rất hữu ích trong các môi trường có nguy cơ bị kéo căng quá mức hoặc va đập mạnh, giúp tăng cường độ bền và tuổi thọ của cáp.
Phân biệt cáp mạng thang máy với cáp mạng thông thường
Sự khác biệt cốt lõi giữa cáp mạng thang máy và cáp mạng thông thường nằm ở cấu tạo, vật liệu và mục đích sử dụng, dẫn đến những yêu cầu về hiệu suất và độ bền khác nhau.
Cáp mạng thông thường, như CAT5e UTP hoặc CAT6 UTP, được thiết kế cho môi trường văn phòng, gia đình, nơi cáp được đi âm tường hoặc đi nổi cố định, ít chịu tác động vật lý và nhiễu điện từ. Chúng thường có lõi đồng đặc, kém linh hoạt và không có lớp chống nhiễu hiệu quả. Ngược lại, cáp mạng thang máy thường có cấu trúc đa sợi đồng nhỏ để tăng độ mềm dẻo, lớp vỏ bọc chống cháy, chống dầu và quan trọng nhất là các lớp chống nhiễu FTP hoặc SFTP để bảo vệ tín hiệu trong môi trường “nhiễu loạn” của thang máy. Lý do tại sao không nên sử dụng cáp mạng thông thường cho thang máy là vì độ mềm dẻo kém sẽ khiến cáp dễ bị đứt gãy khi di chuyển liên tục, còn việc thiếu lớp chống nhiễu sẽ làm tín hiệu bị suy hao, gây lỗi hoặc mất kết nối cho các thiết bị giám sát và điều khiển.
Giá cáp mạng thang máy tham khảo
Giá cáp mạng thang máy thường cao hơn so với cáp mạng thông thường do các yêu cầu đặc biệt về cấu tạo, vật liệu và tính năng chống nhiễu. Mức giá cụ thể sẽ phụ thuộc vào nhiều yếu tố, bao gồm thương hiệu, chủng loại (CAT5e, CAT6), cấp độ chống nhiễu (UTP, FTP, SFTP), chiều dài cuộn cáp, và các yếu tố gia cường khác.
Dưới đây là mức giá tham khảo cho một số loại cáp mạng thang máy phổ biến trên thị trường:
- Cáp CAT6 SFTP có gia cường: Giá có thể dao động từ 2.500.000 VNĐ đến 4.000.000 VNĐ cho cuộn 305m. Loại cáp này cung cấp hiệu suất cao nhất với khả năng chống nhiễu tối đa và độ bền vượt trội, phù hợp cho các ứng dụng đòi hỏi khắt khe nhất.
- Cáp CAT5e FTP có gia cường: Giá có thể nằm trong khoảng 1.500.000 VNĐ đến 2.500.000 VNĐ cho cuộn 305m. Đây là lựa chọn cân bằng giữa chi phí và hiệu suất, đáp ứng tốt các yêu cầu cơ bản về truyền dữ liệu và giám sát cho thang máy.
Các yếu tố ảnh hưởng đến giá thành:
- Thương hiệu: Các thương hiệu nổi tiếng và có uy tín thường có giá cao hơn.
- Chủng loại (CAT): CAT6 có giá cao hơn CAT5e do hiệu suất truyền dẫn tốt hơn.
- Cấp độ chống nhiễu: SFTP sẽ đắt hơn FTP, và FTP đắt hơn UTP.
- Chất liệu vỏ và lõi đồng: Lõi đồng nguyên chất, vỏ cáp có các phụ gia chống cháy, chống dầu sẽ làm tăng giá thành.
- Chiều dài cuộn: Giá được tính theo mét hoặc cuộn, với cuộn càng dài thì giá trên mét thường rẻ hơn.
- Yếu tố gia cường: Các tính năng gia cường đặc biệt cũng làm tăng chi phí sản xuất.
