Cabin thang máy là không gian mà người dùng tiếp xúc trực tiếp, đóng vai trò cốt lõi trong việc vận chuyển hành khách hoặc hàng hóa an toàn và tiện nghi. Hiểu rõ cấu tạo của cabin, từ khung chịu lực, vách, sàn cho đến các chi tiết phụ trợ, là điều cần thiết để đánh giá chất lượng, tính an toàn và thẩm mỹ của một hệ thống thang máy. Bài viết này sẽ đi sâu vào chi tiết từng bộ phận cấu thành nên một cabin thang máy, giúp bạn có cái nhìn toàn diện về không gian quan trọng này.
Trong phần nội dung chính, chúng ta sẽ lần lượt khám phá định nghĩa và vai trò của cabin, sau đó đi vào phân tích chi tiết từng thành phần cấu tạo nên nó bao gồm khung chịu lực, vách, sàn, trần giả, bảng điều khiển và các vật dụng an toàn khác. Cuối cùng, chúng ta sẽ xem xét cấu tạo đặc thù của cabin thang máy kính và các yếu tố ảnh hưởng đến thiết kế tổng thể.
Cabin thang máy là gì và có vai trò gì?
Cabin thang máy là không gian kín được thiết kế để vận chuyển người hoặc hàng hóa theo phương thẳng đứng, đóng vai trò là điểm tiếp xúc trực tiếp và duy nhất giữa người dùng và hệ thống thang máy. Tầm quan trọng của cabin nằm ở việc đảm bảo an toàn, tiện nghi và thẩm mỹ cho hành trình di chuyển, đồng thời là bộ phận thể hiện rõ nhất phong cách và chất lượng của thang máy.
Vai trò chính của cabin thang máy là tạo ra một môi trường an toàn và ổn định cho hành khách hoặc hàng hóa trong suốt quá trình di chuyển giữa các tầng. Nó hoạt động như một phương tiện vận chuyển được kiểm soát, giảm thiểu rủi ro va đập, rung lắc và đảm bảo sự riêng tư cho người sử dụng. Hơn nữa, cabin còn là yếu tố quyết định trải nghiệm người dùng, ảnh hưởng đến cảm giác thoải mái, yên tâm và hài lòng.

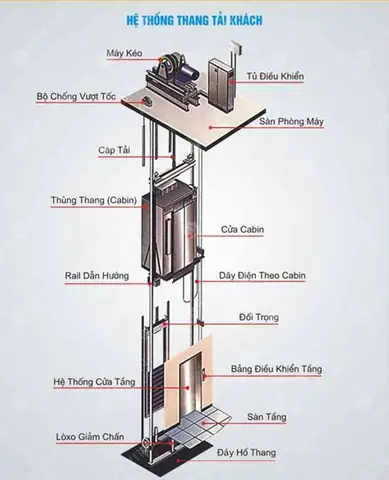

Các bộ phận chính cấu tạo nên cabin thang máy
Cabin thang máy được kiến tạo từ nhiều bộ phận riêng lẻ, mỗi bộ phận đảm nhận một chức năng cụ thể, từ việc đảm bảo tính toàn vẹn cấu trúc, chịu lực cho đến nâng cao trải nghiệm người dùng và yếu tố thẩm mỹ. Sự kết hợp hài hòa và chất lượng của các thành phần này quyết định đến độ bền bỉ, an toàn và vẻ đẹp của cabin.
Khung chịu lực (Frame)
Khung chịu lực là bộ phận nền tảng, đóng vai trò cốt lõi trong việc đảm bảo an toàn và khả năng chịu tải của cabin thang máy. Nó chịu trách nhiệm phân tán và hấp thụ toàn bộ trọng lượng của cabin, hành khách, hàng hóa và các tác động động lực trong quá trình hoạt động, giúp cabin di chuyển ổn định và an toàn giữa các tầng.
Có thể bạn quan tâm: Cưỡng Hôn Trong Thang Máy: Vụ Việc, Mức Phạt 200k Và Làn Sóng Phản Ứng
Có hai loại khung chịu lực chính thường được sử dụng cho cabin thang máy là khung thép và khung nhôm. Khung thép, với độ bền và khả năng chịu lực vượt trội, thường được áp dụng cho các loại thang máy tải trọng lớn hoặc yêu cầu khắt khe về an toàn. Khung nhôm nhẹ hơn, dễ gia công và có tính thẩm mỹ cao, phù hợp với các thang máy gia đình hoặc văn phòng có tải trọng vừa phải. Việc lắp đặt khung thường tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt, đảm bảo các mối nối chắc chắn và sự liên kết chặt chẽ với hệ thống ray dẫn hướng.
Vách cabin (Walls)
Vách cabin là bề mặt bao quanh, tạo nên không gian kín cho cabin và có chức năng bảo vệ, thẩm mỹ, cách âm và an toàn cho người sử dụng. Chúng không chỉ định hình hình dáng của cabin mà còn góp phần quan trọng vào trải nghiệm thị giác và cảm giác an toàn của hành khách.
Các chất liệu phổ biến được dùng làm vách cabin bao gồm thép không gỉ (inox), thép sơn tĩnh điện, kính cường lực và gỗ công nghiệp. Inox và thép sơn tĩnh điện mang lại độ bền cao, khả năng chống ăn mòn tốt và dễ dàng vệ sinh, phù hợp với hầu hết các loại thang máy. Kính cường lực, đặc biệt là kính an toàn nhiều lớp, tạo cảm giác không gian rộng rãi, thoáng đãng và mang lại vẻ đẹp hiện đại, thường được sử dụng cho thang máy quan sát hoặc thang máy trong các tòa nhà có yêu cầu thẩm mỹ cao. Yêu cầu về độ bền, thẩm mỹ và an toàn của vách cabin là rất quan trọng; chúng phải chịu được các tác động thông thường, không dễ bị biến dạng, đồng thời đảm bảo tính thẩm mỹ phù hợp với không gian chung của tòa nhà và tuân thủ các tiêu chuẩn an toàn phòng cháy chữa cháy.
Sàn cabin (Floor)
Sàn cabin là bề mặt đáy của cabin thang máy, có chức năng chịu toàn bộ trọng lượng của người, hàng hóa và các vật dụng bên trong, đồng thời đảm bảo sự di chuyển êm ái, chống trơn trượt và giảm thiểu tiếng ồn. Một sàn cabin chất lượng tốt sẽ mang lại cảm giác chắc chắn, an toàn và thoải mái cho người sử dụng.
Chức năng chính của sàn cabin là phân bổ đều trọng lượng, chịu tải và chống rung lắc trong quá trình di chuyển. Các vật liệu thường dùng để làm sàn cabin bao gồm thép tấm, cao su chống trượt, hoặc đá granite, tùy thuộc vào tải trọng và yêu cầu thẩm mỹ. Thép tấm đảm bảo độ cứng và khả năng chịu lực cao, thường được kết hợp với lớp phủ chống trượt. Cao su chống trượt mang lại khả năng bám dính tốt, giảm thiểu nguy cơ té ngã, đồng thời hấp thụ rung động và tiếng ồn. Khả năng chịu tải của sàn cabin phải được tính toán kỹ lưỡng dựa trên tải trọng danh định của thang máy, đảm bảo không bị biến dạng hay hư hỏng dưới áp lực sử dụng.
Trần giả cabin (False Ceiling)
Có thể bạn quan tâm: Công Ty Thang Máy Garuda: Thông Tin Doanh Nghiệp, Tuyển Dụng & Liên Hệ
Trần giả cabin là một lớp cấu trúc thứ cấp được lắp đặt bên dưới trần thật của cabin, đóng vai trò quan trọng trong việc tích hợp hệ thống chiếu sáng, thông gió, trang trí và giấu đi các đường dây điện, ống dẫn. Nó không chỉ nâng cao tính thẩm mỹ mà còn góp phần tạo nên môi trường tiện nghi bên trong cabin.
Cấu tạo của trần giả thường bao gồm khung xương kim loại và các tấm ốp vật liệu như tấm nhôm đục lỗ, tấm nhựa PVC, hoặc thạch cao trang trí. Mục đích chính của trần giả là tạo không gian để lắp đặt đèn chiếu sáng, quạt thông gió hoặc hệ thống điều hòa mini, đồng thời tạo hiệu ứng thị giác mềm mại, hiện đại. Các thiết kế trần giả phổ biến có thể kể đến trần phẳng, trần giật cấp, hoặc trần có hoa văn trang trí, tùy thuộc vào phong cách thiết kế tổng thể của cabin và tòa nhà.
Bảng điều khiển (Control Panel)
Bảng điều khiển trong cabin thang máy là trung tâm giao tiếp giữa người dùng và hệ thống điều khiển thang máy, cho phép hành khách lựa chọn điểm đến, theo dõi hành trình và kích hoạt các chức năng an toàn. Vị trí và thiết kế của bảng điều khiển cần đảm bảo sự dễ dàng tiếp cận và thao tác cho mọi đối tượng người dùng.
Bảng điều khiển thường bao gồm các nút bấm chức năng như nút lên/xuống, nút chọn tầng, nút mở/đóng cửa, nút báo động khẩn cấp, và màn hình hiển thị. Các nút bấm được thiết kế rõ ràng, có ký hiệu dễ hiểu. Màn hình hiển thị có thể hiển thị số tầng hiện tại, hướng di chuyển, hoặc các thông báo khác. Vai trò của từng bộ phận trên bảng điều khiển là cung cấp thông tin và cho phép người dùng đưa ra lệnh, giúp quá trình sử dụng thang máy trở nên trực quan và hiệu quả.
Tay nắm và vật dụng an toàn khác
Tay nắm và các vật dụng an toàn khác trong cabin thang máy đóng vai trò hỗ trợ, tạo cảm giác an tâm và nâng cao sự an toàn cho hành khách, đặc biệt là trong các tình huống di chuyển đột ngột hoặc khi cần giữ thăng bằng. Chúng là những chi tiết nhỏ nhưng mang lại lợi ích lớn trong việc đảm bảo trải nghiệm sử dụng thang máy được an toàn và thoải mái.
Tầm quan trọng của tay nắm nằm ở việc cung cấp điểm tựa vững chắc, giúp hành khách, đặc biệt là người già, trẻ em hoặc người có vấn đề về sức khỏe, giữ thăng bằng khi di chuyển lên xuống hoặc khi cabin đột ngột thay đổi tốc độ. Các vật dụng an toàn khác có thể có trong cabin bao gồm gương để quan sát phía sau, giúp hành khách cảm thấy an toàn hơn khi bước vào hoặc ra khỏi cabin, và đèn báo khẩn cấp cùng nút báo động để liên lạc trong trường hợp khẩn cấp.
Có thể bạn quan tâm: Top 10 Công Ty Bán Thang Máy Uy Tín Tại Hà Nội & Tp.hcm
Cấu tạo của cabin thang máy kính
Cabin thang máy kính mang đến một trải nghiệm độc đáo, kết hợp giữa công nghệ kỹ thuật và thẩm mỹ kiến trúc, tạo cảm giác không gian mở và sang trọng. Cấu trúc đặc thù của loại cabin này dựa trên sự kết hợp tinh tế giữa vật liệu kính và khung kim loại, vừa đảm bảo an toàn, vừa tôn vinh vẻ đẹp của công trình.
Cấu trúc đặc thù của cabin thang máy kính là sự phối hợp giữa các tấm kính cường lực lớn và khung kết cấu kim loại mỏng, nhẹ nhưng vô cùng vững chắc. Thay vì sử dụng các mảng vách kín, cabin kính tận dụng tối đa ánh sáng tự nhiên và tầm nhìn ra không gian xung quanh. Sự kết hợp này tạo nên một tổng thể vừa mạnh mẽ, bền bỉ, vừa thanh thoát, hiện đại, mang lại cảm giác như đang lơ lửng giữa không trung khi di chuyển.
Khung kết cấu cho cabin kính
Khung kết cấu đóng vai trò quan trọng trong việc cố định và hỗ trợ các tấm kính, đảm bảo sự an toàn và ổn định cho toàn bộ cabin thang máy kính. Các loại khung này được thiết kế đặc biệt để giữ vững các tấm kính, chịu lực và phân tán trọng lượng một cách hiệu quả, đồng thời tạo nên vẻ đẹp thẩm mỹ hài hòa.
Các loại khung thường được sử dụng để cố định các tấm kính bao gồm khung thép không gỉ (inox) hoặc hợp kim nhôm cao cấp. Các khung này có thể được thiết kế theo dạng thanh mảnh để tối ưu hóa tầm nhìn, hoặc dạng hệ thống cột và dầm chịu lực ẩn bên trong để tăng cường độ vững chắc. Kiểu dáng và màu sắc của khung cũng được lựa chọn kỹ lưỡng để phù hợp với phong cách thiết kế tổng thể của tòa nhà, từ phong cách công nghiệp đến tối giản.
Lựa chọn và tiêu chuẩn kính cường lực
Việc lựa chọn và sử dụng kính cường lực cho cabin thang máy kính là yếu tố then chốt, quyết định đến tính an toàn, độ bền và thẩm mỹ của cabin. Kính cường lực phải đáp ứng các tiêu chuẩn nghiêm ngặt về khả năng chịu lực, chống va đập và an toàn khi vỡ.
Có thể bạn quan tâm: Công Suất Thang Máy 630kg: Yếu Tố Quyết Định Và Cách Chọn Lựa
Các yêu cầu về độ dày của kính cường lực thường dao động từ 10mm đến 15mm hoặc cao hơn, tùy thuộc vào kích thước của tấm kính và tải trọng dự kiến. Khả năng chịu lực của kính được kiểm định theo các tiêu chuẩn quốc tế, đảm bảo có thể chịu được áp lực gió, va đập và rung động. Quan trọng nhất là tính an toàn khi vỡ: kính cường lực khi vỡ sẽ tạo thành các mảnh vụn nhỏ, tròn, không sắc cạnh, giảm thiểu nguy cơ gây sát thương cho người sử dụng. Ngoài ra, kính an toàn nhiều lớp (laminated glass) cũng có thể được sử dụng để tăng cường thêm lớp bảo vệ, giữ cho các mảnh vỡ không bị rơi ra ngoài ngay cả khi kính bị nứt.
Các yếu tố ảnh hưởng đến cấu tạo và thiết kế cabin thang máy
Nhiều yếu tố khác nhau tác động đến việc quyết định cấu tạo, chất liệu và thiết kế của một cabin thang máy, từ mục đích sử dụng, yêu cầu kỹ thuật cho đến mong muốn về thẩm mỹ. Hiểu rõ các yếu tố này giúp lựa chọn được giải pháp tối ưu, đảm bảo an toàn, hiệu quả và phù hợp với không gian tổng thể.
Loại thang máy (gia đình, tải khách, tải hàng)
Loại thang máy là yếu tố đầu tiên định hình sự khác biệt về cấu tạo và thiết kế của cabin. Mỗi loại thang máy có những yêu cầu riêng biệt về tải trọng, kích thước, vật liệu và tính năng, dẫn đến sự tùy biến trong cấu trúc cabin.
Sự khác biệt về cấu tạo cabin giữa các loại thang máy thể hiện rõ qua vật liệu và độ dày của khung chịu lực, vách, sàn. Thang máy tải hàng thường có cabin cấu tạo từ thép dày, kết cấu vững chắc để chịu tải nặng và va đập mạnh, ít chú trọng đến yếu tố thẩm mỹ. Ngược lại, cabin thang máy gia đình hoặc thang máy tải khách thường ưu tiên sự sang trọng, tiện nghi với các vật liệu cao cấp như inox gương, thép vân, kính cường lực, kết hợp với hệ thống chiếu sáng và trang trí tinh tế.
Tải trọng và kích thước cabin
Tải trọng và kích thước của cabin thang máy là hai yếu tố kỹ thuật quan trọng, ảnh hưởng trực tiếp đến việc lựa chọn vật liệu, độ dày của kết cấu và hệ thống cơ khí đi kèm. Cabin phải được thiết kế đủ rộng rãi để chứa số lượng người hoặc khối lượng hàng hóa theo quy định và đảm bảo không gian di chuyển an toàn.
Ảnh hưởng của tải trọng đến vật liệu và độ dày kết cấu cabin là rất lớn. Tải trọng càng cao, cabin cần được gia cố chắc chắn hơn với vật liệu có khả năng chịu lực tốt hơn, ví dụ như thép dày hơn cho khung và sàn. Kích thước cabin cũng quyết định đến diện tích bề mặt của vách, trần, sàn, ảnh hưởng đến chi phí vật liệu và yêu cầu về độ bền. Cabin lớn hơn đòi hỏi kết cấu khung chịu lực mạnh mẽ hơn để đảm bảo tính toàn vẹn.
Yêu cầu về thẩm mỹ và không gian lắp đặt
Yêu cầu về thẩm mỹ và sự hài hòa với không gian lắp đặt là những yếu tố ngày càng trở nên quan trọng trong thiết kế cabin thang máy, đặc biệt là trong các công trình hiện đại, cao cấp. Thiết kế nội thất cabin cần phản ánh phong cách kiến trúc tổng thể của tòa nhà, tạo nên một không gian liền mạch và ấn tượng.
Các yếu tố thiết kế nội thất cabin phù hợp với không gian tổng thể có thể bao gồm lựa chọn vật liệu ốp vách (như inox, gỗ, đá), màu sắc chủ đạo, kiểu dáng đèn chiếu sáng, và các chi tiết trang trí. Cabin thang máy trong sảnh khách sạn sang trọng có thể sử dụng inox vàng, đèn chùm pha lê, trong khi cabin tại trung tâm thương mại hiện đại có thể ưu tiên thép không gỉ với đường nét mạnh mẽ, ánh sáng LED.
Tiêu chuẩn an toàn và quy định liên quan
Việc tuân thủ các tiêu chuẩn an toàn và quy định liên quan là bắt buộc trong mọi khía cạnh của cấu tạo và thiết kế cabin thang máy, nhằm bảo vệ tối đa cho người sử dụng. Các quy định này thường được ban hành bởi các cơ quan quản lý nhà nước và các tổ chức tiêu chuẩn hóa quốc tế.
Các quy định bắt buộc về cấu tạo và vật liệu để đảm bảo an toàn cho người sử dụng bao gồm yêu cầu về vật liệu chống cháy, khả năng chịu lực của khung và sàn, tính năng an toàn của cửa cabin, hệ thống báo động khẩn cấp, và tiêu chuẩn về khoảng cách giữa các bộ phận có thể gây kẹt. Ví dụ, vật liệu dùng cho vách, trần cabin phải đạt chuẩn chống cháy, kính cường lực phải đạt chuẩn an toàn, và tất cả các bộ phận phải được lắp đặt chắc chắn, không có cạnh sắc hoặc khe hở nguy hiểm.
