Thang máy trục vít là một giải pháp vận chuyển theo chiều dọc độc đáo, khác biệt hoàn toàn so với các loại thang máy truyền thống sử dụng cáp kéo hoặc hệ thống thủy lực. Thay vì dựa vào lực kéo hoặc áp suất dầu, thang máy trục vít vận hành nhờ cơ chế ăn khớp cơ khí giữa trục vít và đai ốc (hoặc bánh vít), tạo ra chuyển động tịnh tiến lên xuống một cách êm ái và an toàn. Loại thang máy này ngày càng phổ biến, đặc biệt trong các không gian hạn chế như nhà ở cá nhân, biệt thự, hoặc các công trình kiến trúc đặc thù.
Bài viết này sẽ đi sâu vào cấu tạo chi tiết, nguyên lý hoạt động cốt lõi và các thành phần chính làm nên một chiếc thang máy trục vít. Chúng ta sẽ cùng khám phá cách thức mà cơ chế trục vít và đai ốc tạo ra sự di chuyển, vai trò của từng bộ phận trong hệ thống, cũng như những ưu điểm, nhược điểm và ứng dụng thực tế của loại thang máy này, giúp bạn có cái nhìn toàn diện và đưa ra lựa chọn phù hợp.
Thang máy trục vít là gì và hoạt động theo nguyên lý nào?
Thang máy trục vít là một hệ thống nâng hạ sử dụng cơ chế cơ khí dựa trên sự chuyển đổi chuyển động quay thành chuyển động tịnh tiến. Khác với thang máy cáp kéo truyền thống cần hố pít sâu và phòng máy riêng biệt, thang máy trục vít thường có thiết kế nhỏ gọn, dễ lắp đặt và có thể tích hợp vào nhiều không gian kiến trúc khác nhau mà không đòi hỏi nhiều về kết cấu hạ tầng.
Định nghĩa thang máy trục vít
Thang máy trục vít, hay còn gọi là thang máy vít tải, là một thiết bị vận chuyển người hoặc hàng hóa theo phương thẳng đứng, hoạt động dựa trên nguyên lý cơ học quay. Công dụng chính của chúng là cung cấp giải pháp di chuyển tiện lợi, an toàn, đặc biệt phù hợp cho những nơi không thể hoặc không muốn lắp đặt thang máy truyền thống, như các công trình nhà ở riêng lẻ, biệt thự có nhiều tầng, hoặc các khu vực cần cải tạo không gian để lắp đặt thang máy.
Nguyên lý hoạt động cốt lõi
Nguyên lý hoạt động cốt lõi của thang máy trục vít xoay quanh sự ăn khớp giữa một trục vít dài (có các ren xoắn) và một đai ốc (hoặc bánh vít) được gắn vào khung cabin. Khi động cơ điện làm quay trục vít, các ren xoắn của trục sẽ dẫn động đai ốc di chuyển dọc theo chiều dài của trục. Vì đai ốc được cố định vào cabin thang máy, nên sự di chuyển của đai ốc sẽ kéo theo cabin di chuyển lên hoặc xuống.
Có thể bạn quan tâm: Vụ Cưỡng Hôn Trong Thang Máy: Phạt 200.000 Đồng – Mức Phạt Nào Cho Hành Vi Vi Phạm Pháp Luật?
Vai trò của động cơ điện là cung cấp năng lượng để quay trục vít. Động cơ này có thể là động cơ điện AC hoặc DC, tùy thuộc vào thiết kế và yêu cầu về hiệu suất của thang máy. Thông qua một cơ cấu truyền động (có thể là dây đai, hộp số hoặc kết nối trực tiếp), chuyển động quay từ động cơ được truyền tới trục vít, khởi tạo quá trình nâng hạ cabin.
Các thành phần chính cấu tạo nên thang máy trục vít
Một thang máy trục vít bao gồm nhiều bộ phận phối hợp nhịp nhàng để đảm bảo hoạt động an toàn và hiệu quả. Dưới đây là các thành phần chính cấu tạo nên hệ thống thang máy trục vít.

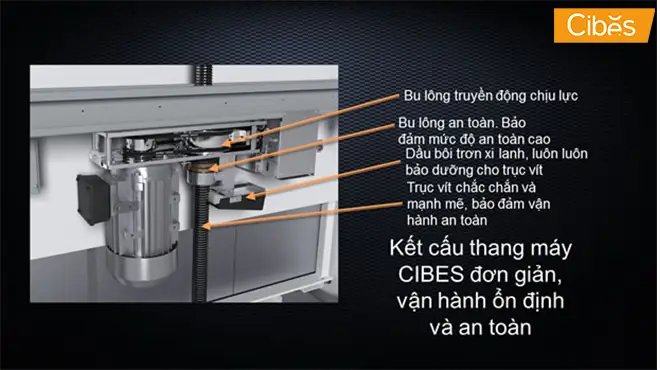

Hệ thống động cơ điện và truyền động
Hệ thống động cơ điện là “trái tim” của thang máy trục vít, cung cấp năng lượng cần thiết để vận hành toàn bộ hệ thống. Loại động cơ thường dùng phổ biến là động cơ điện xoay chiều (AC) hoặc động cơ điện một chiều (DC), được lựa chọn dựa trên công suất yêu cầu, hiệu suất năng lượng và khả năng tương thích với hệ thống điều khiển.
Cách động cơ kết nối với cơ cấu trục vít có thể đa dạng. Một số hệ thống sử dụng dây đai để truyền lực quay từ trục động cơ đến trục vít, giúp giảm tiếng ồn và rung động, đồng thời có thể điều chỉnh tốc độ. Một số khác lại dùng hộp số để tăng hoặc giảm mô-men xoắn, đảm bảo tốc độ di chuyển phù hợp và hiệu quả truyền động cao. Trong một số thiết kế, động cơ có thể được kết nối trực tiếp với trục vít thông qua khớp nối, mang lại sự đơn giản và hiệu suất truyền động tối ưu.

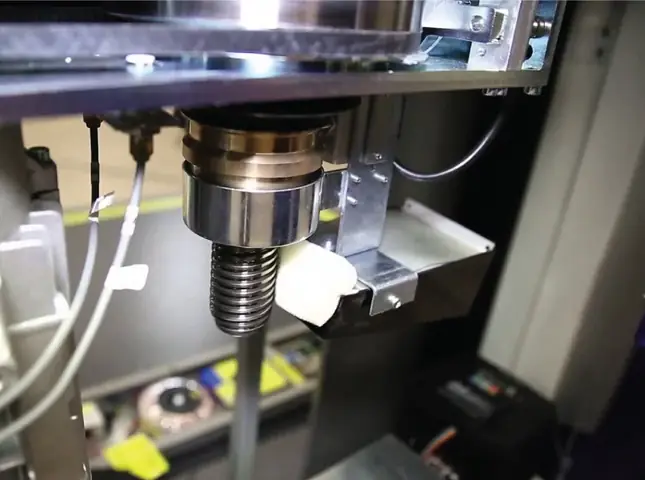

Trục vít và đai ốc (hoặc bánh vít)
Có thể bạn quan tâm: Cơ Chế Hoạt Động Của Thang Máy: Giải Thích Chi Tiết & Các Loại Phổ Biến
Trục vít là một thanh kim loại dài được gia công với các ren xoắn đều đặn chạy dọc theo chiều dài của nó. Hình dạng này cho phép nó tương tác cơ khí với đai ốc hoặc bánh vít. Chức năng chính của trục vít là tiếp nhận chuyển động quay từ động cơ và biến đổi nó thành chuyển động tịnh tiến cho đai ốc.
Đai ốc (hoặc bánh vít) là một bộ phận kim loại có các ren xoắn tương ứng với ren của trục vít, được gắn cố định vào khung cabin hoặc một bộ phận kết nối với cabin. Khi trục vít quay, các ren của đai ốc sẽ ăn khớp với ren trục, khiến đai ốc di chuyển dọc theo trục. Sự di chuyển này chính là nguyên nhân làm cabin thang máy di chuyển lên hoặc xuống.
Cabin thang máy
Cabin thang máy trục vít là không gian chứa người hoặc hàng hóa. Cấu tạo của cabin thường bao gồm khung sườn chắc chắn làm từ thép hoặc hợp kim nhôm, kết hợp với các vật liệu ốp bên trong như thép không gỉ, nhôm, kính cường lực hoặc gỗ, tùy thuộc vào yêu cầu thẩm mỹ và chi phí. Kích thước cabin có thể linh hoạt thay đổi tùy theo nhu cầu sử dụng và không gian lắp đặt, nhưng thường nhỏ gọn hơn so với thang máy gia đình truyền thống.
Các bộ phận liên quan đến cabin bao gồm cửa ra vào (thường là cửa trượt tự động hoặc cửa mở bằng tay), đảm bảo an toàn khi ra vào. Bên trong cabin là bảng điều khiển với các nút bấm gọi tầng, nút dừng khẩn cấp, nút báo động và màn hình hiển thị vị trí, giúp người sử dụng dễ dàng thao tác và theo dõi hành trình di chuyển.

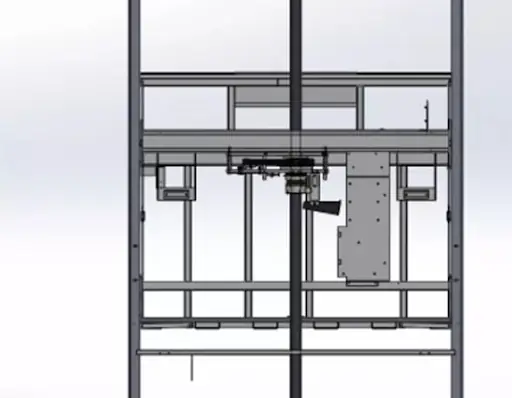

Hệ thống ray dẫn hướng
Hệ thống ray dẫn hướng đóng vai trò quan trọng trong việc đảm bảo cabin thang máy di chuyển thẳng và ổn định trong suốt hành trình. Ray dẫn hướng thường được làm từ thép có độ cứng cao, được lắp đặt theo phương thẳng đứng dọc theo trục di chuyển của cabin.
Có thể bạn quan tâm: Căn Hộ Chung Cư Gần Thang Máy: Ưu, Nhược Điểm Và Lưu Ý Khi Chọn
Cấu tạo của ray dẫn hướng thường là dạng hình chữ T hoặc thanh ray có rãnh. Cabin thang máy sẽ được trang bị các bánh xe hoặc con lăn trượt trên bề mặt ray này. Sự tiếp xúc và ăn khớp giữa bánh xe/con lăn và ray dẫn hướng sẽ giữ cho cabin không bị lắc lư, lệch hướng, đảm bảo quá trình di chuyển diễn ra êm ái và an toàn, đồng thời hỗ trợ chịu tải trọng của cabin.
Hệ thống an toàn
An toàn luôn là yếu tố được đặt lên hàng đầu trong thiết kế thang máy. Thang máy trục vít được trang bị các cơ chế an toàn đặc trưng để bảo vệ người sử dụng trong mọi tình huống.
Một trong những cơ chế an toàn quan trọng là hệ thống phanh cơ khí. Khi động cơ ngừng hoạt động hoặc khi có sự cố mất điện, hệ thống phanh sẽ tự động kích hoạt để giữ chặt cabin tại vị trí an toàn, ngăn không cho cabin rơi tự do. Ngoài ra, các bộ phận giới hạn hành trình (limit switches) được lắp đặt ở các điểm cuối của hành trình di chuyển. Khi cabin đạt đến tầng trên cùng hoặc tầng dưới cùng, các công tắc này sẽ tự động ngắt nguồn cấp cho động cơ, ngăn cabin di chuyển quá giới hạn cho phép. Một số hệ thống còn có thêm các cảm biến an toàn ở cửa, hoặc hệ thống điều khiển thông minh để phát hiện và xử lý các tình huống bất thường.
Bảng điều khiển và hệ thống điện tử
Bảng điều khiển là giao diện tương tác giữa người dùng và thang máy. Chúng bao gồm bảng điều khiển đặt bên trong cabin, với các nút bấm gọi tầng, nút mở/đóng cửa, nút dừng khẩn cấp và màn hình hiển thị. Bên cạnh đó, tại mỗi tầng có thang máy dừng, sẽ có bảng gọi tầng để người dùng có thể yêu cầu di chuyển lên hoặc xuống.
Hệ thống điều khiển điện tử là bộ não của thang máy, chịu trách nhiệm tiếp nhận tín hiệu từ các nút bấm, xử lý và điều khiển động cơ hoạt động theo đúng lập trình. Hệ thống này bao gồm các bo mạch điều khiển, bộ biến tần (nếu có), các cảm biến và hệ thống dây dẫn. Nó quản lý toàn bộ quá trình di chuyển, đảm bảo các chức năng an toàn hoạt động chính xác và tối ưu hóa hiệu suất hoạt động của thang máy.
Có thể bạn quan tâm: Công Ty Thang Máy Đức Anh: Thông Tin, Dịch Vụ Và Đánh Giá Uy Tín
Ưu điểm và nhược điểm của thang máy trục vít so với thang máy truyền thống
Thang máy trục vít mang đến nhiều lợi ích đáng kể, nhưng cũng đi kèm với một số hạn chế cần cân nhắc kỹ lưỡng trước khi đưa ra quyết định lắp đặt. Việc hiểu rõ các ưu nhược điểm này sẽ giúp người dùng có cái nhìn toàn diện và lựa chọn giải pháp phù hợp nhất với nhu cầu của mình.
Ưu điểm nổi bật

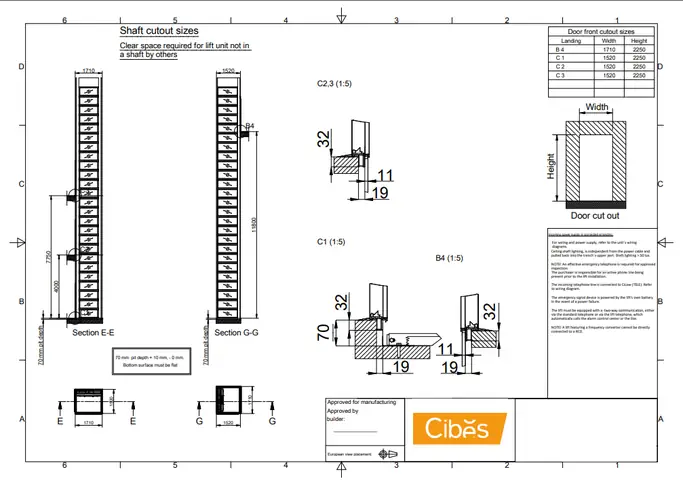

Một trong những ưu điểm lớn nhất của thang máy trục vít là khả năng lắp đặt linh hoạt. Chúng không yêu cầu hố pít sâu như thang máy cáp kéo truyền thống và không cần phòng máy riêng biệt, giúp tiết kiệm đáng kể không gian và chi phí xây dựng. Nhiều mẫu thang máy trục vít chỉ cần một khoảng không gian nhỏ để lắp đặt khung ray và cabin.
Hơn nữa, thang máy trục vít nổi tiếng với vận hành êm ái và an toàn. Cơ chế truyền động bằng trục vít và đai ốc ít tạo ra tiếng ồn và rung động hơn so với hệ thống cáp kéo. Các cơ chế an toàn tích hợp sẵn cũng đảm bảo người dùng được bảo vệ tối đa trong quá trình sử dụng. Khả năng tiết kiệm không gian cũng là một điểm cộng lớn, đặc biệt đối với các công trình có diện tích hạn chế hoặc muốn giữ gìn kiến trúc ban đầu.
Nhược điểm cần cân nhắc
Tuy nhiên, thang máy trục vít cũng có những nhược điểm mà người dùng cần lưu ý. Tốc độ di chuyển của thang máy trục vít thường chậm hơn đáng kể so với thang máy cáp kéo, điều này có thể là một hạn chế đối với những nơi có lưu lượng di chuyển lớn. Chi phí ban đầu để lắp đặt một thang máy trục vít có thể cao hơn so với các giải pháp đơn giản khác, đặc biệt là các mẫu cao cấp hoặc có yêu cầu tùy chỉnh.
Ngoài ra, do cơ chế hoạt động dựa trên các bộ phận cơ khí tiếp xúc, thang máy trục vít yêu cầu bảo trì định kỳ các bộ phận như trục vít, đai ốc, bánh xe và hệ thống bôi trơn để đảm bảo hoạt động trơn tru và kéo dài tuổi thọ của thiết bị.
So sánh với thang máy cáp kéo truyền thống
Điểm khác biệt cốt lõi giữa thang máy trục vít và thang máy cáp kéo truyền thống nằm ở nguyên lý hoạt động và cấu tạo. Thang máy cáp kéo sử dụng hệ thống ròng rọc và cáp thép để nâng hạ cabin, yêu cầu phòng máy và hố pít sâu. Ngược lại, thang máy trục vít dùng cơ chế vít-đai ốc, không cần phòng máy và hố pít.
Các yếu tố cần xem xét khi lựa chọn giữa hai loại này bao gồm: không gian lắp đặt sẵn có, ngân sách, tốc độ di chuyển mong muốn, và tần suất sử dụng. Nếu không gian hạn chế và ưu tiên sự êm ái, thang máy trục vít là lựa chọn tốt. Nếu cần tốc độ cao và khả năng vận chuyển nhiều người, thang máy cáp kéo sẽ phù hợp hơn.
Các ứng dụng phổ biến của thang máy trục vít
Với những ưu điểm về tính linh hoạt, tiết kiệm không gian và vận hành êm ái, thang máy trục vít đặc biệt phù hợp cho các ứng dụng trong gia đình, biệt thự, nhà riêng có nhiều tầng. Chúng cũng là giải pháp lý tưởng cho các công trình có không gian hạn chế, các tòa nhà cần cải tạo để lắp đặt thang máy mà không ảnh hưởng nhiều đến kết cấu hiện tại, hoặc các khu vực công cộng cần giải pháp tiếp cận cho người khuyết tật.
