Hố pit thang máy, một bộ phận tưởng chừng đơn giản nhưng lại đóng vai trò cực kỳ quan trọng trong sự vận hành an toàn và ổn định của mọi hệ thống thang máy. Đây là không gian nằm ở vị trí thấp nhất, đóng vai trò như một “móng” vững chắc, đảm bảo an toàn cho cabin và các thiết bị kỹ thuật. Bài viết này sẽ đi sâu vào khái niệm, chức năng cốt lõi và các tiêu chuẩn kỹ thuật mà hố pit thang máy cần tuân thủ, giúp bạn hiểu rõ hơn về cấu tạo thiết yếu này.
Chúng ta sẽ cùng khám phá định nghĩa chi tiết về hố pit thang máy, vị trí và vai trò thiết yếu của nó. Tiếp đó, bài viết sẽ phân tích cấu tạo và các bộ phận chính tạo nên một hố pit an toàn, bao gồm kết cấu, hệ thống giảm chấn, ray dẫn hướng và các thiết bị kỹ thuật liên quan. Cuối cùng, các tiêu chuẩn về kích thước, chiều sâu và những lưu ý quan trọng trong quá trình xây dựng, bảo trì sẽ được làm rõ, cung cấp cái nhìn toàn diện về cấu tạo hố pit thang máy.
Hố pit thang máy là gì và vai trò của nó?
Hố pit thang máy là phần không gian trống nằm ở vị trí thấp nhất của giếng thang, tính từ sàn tầng dưới cùng cho đến đáy hố. Vai trò cốt lõi của nó là đảm bảo an toàn cho cabin và đối trọng khi di chuyển hết hành trình xuống dưới, đồng thời là nơi chứa các thiết bị kỹ thuật quan trọng, góp phần vào sự vận hành trơn tru và an toàn của thang máy.
Hố pit thang máy là gì?
Hố pit thang máy được định nghĩa là khoảng không gian xây dựng ở dưới cùng của giếng thang, bắt đầu từ mặt sàn của tầng dưới cùng và kéo dài xuống đến đáy hố pit. Vị trí này thường nằm dưới cốt mặt đất tự nhiên hoặc thậm chí là dưới mực nước ngầm tùy thuộc vào địa hình và thiết kế công trình. Mục đích chính của việc tạo ra khoảng không gian này là để cung cấp một vùng an toàn cho các bộ phận chuyển động của thang máy khi chúng đi đến điểm dừng cuối cùng.
Chức năng chính của hố pit thang máy
Có thể bạn quan tâm: Cảm Biến Trọng Lượng Thang Máy: Chức Năng, Phân Loại & Lưu Ý Chọn Lựa An Toàn
Hố pit thang máy đảm nhiệm nhiều chức năng quan trọng, trong đó nổi bật nhất là vai trò của nó như một “bộ đệm an toàn” cho hệ thống thang máy. Chức năng chính của nó bao gồm:
- Nơi chứa bộ giảm chấn (buffer): Bộ giảm chấn được lắp đặt ở đáy hố pit, có nhiệm vụ hấp thụ và giảm thiểu lực tác động lên cabin và đối trọng trong trường hợp thang máy dừng đột ngột ở vị trí cuối cùng của hành trình. Điều này giúp bảo vệ hành khách và thiết bị khỏi những hư hại nghiêm trọng.
- Đảm bảo không gian an toàn cho cabin và đối trọng: Khi thang máy hoạt động, cabin và đối trọng di chuyển lên xuống trong giếng thang. Hố pit cung cấp đủ không gian trống bên dưới để đảm bảo hai bộ phận này không va chạm với sàn tầng dưới cùng khi di chuyển hết hành trình, ngay cả trong các tình huống khẩn cấp.
- Chứa các thiết bị kỹ thuật quan trọng khác của hệ thống thang máy: Ngoài bộ giảm chấn, hố pit còn là nơi lắp đặt nhiều thiết bị quan trọng khác như ray dẫn hướng, móc treo cáp, hệ thống chiếu sáng, hệ thống thoát nước (nếu có) và các cảm biến an toàn. Việc tập trung các thiết bị này tại hố pit giúp cho việc lắp đặt, bảo trì và sửa chữa trở nên thuận tiện và hiệu quả hơn.

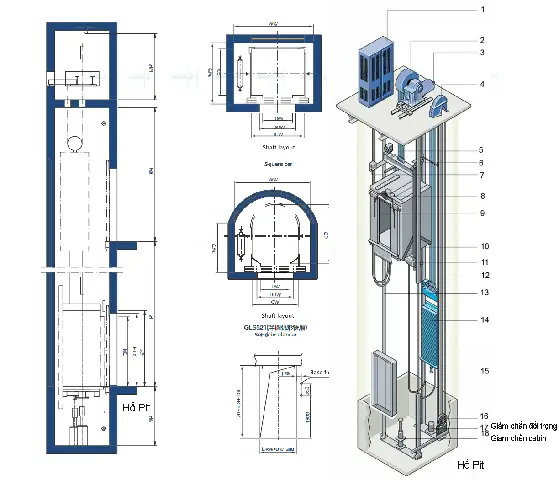

Cấu tạo và các bộ phận chính của hố pit thang máy
Để đảm bảo hố pit thang máy thực hiện tốt các chức năng của mình, cấu tạo của nó cần được xây dựng kiên cố và bố trí hợp lý các bộ phận kỹ thuật thiết yếu.
Kết cấu hố pit (Vách, đáy hố)
Kết cấu hố pit, bao gồm vách và đáy hố, là nền tảng vững chắc cho toàn bộ hệ thống thang máy. Thông thường, vách và đáy hố pit được thi công bằng bê tông cốt thép, đảm bảo cường độ chịu lực cao và độ bền vững theo thời gian. Yêu cầu quan trọng đối với kết cấu này là phải có độ kín nước và khả năng chống thấm tuyệt đối. Điều này nhằm ngăn chặn nước từ môi trường bên ngoài, đặc biệt là nước ngầm, xâm nhập vào bên trong hố pit, gây ẩm ướt, ăn mòn thiết bị và ảnh hưởng đến sự an toàn của thang máy.
Hệ thống giảm chấn (Buffer)
Có thể bạn quan tâm: Cảm Biến Dừng Tầng Thang Máy: Nguyên Lý, Cấu Tạo Và Các Loại Phổ Biến
Hệ thống giảm chấn là một bộ phận an toàn không thể thiếu, được bố trí ở đáy hố pit. Bộ giảm chấn có hai loại chính là giảm chấn lò xo và giảm chấn thủy lực. Vai trò của chúng là hấp thụ năng lượng khi cabin hoặc đối trọng di chuyển đến điểm dừng cuối cùng, làm giảm lực va đập, bảo vệ hành khách và cabin. Khi thang máy dừng ở tầng thấp nhất, bộ giảm chấn sẽ hoạt động như một “cú sốc” êm ái, ngăn chặn va chạm mạnh xuống sàn.
Hệ thống ray dẫn hướng và dây cáp
Ray dẫn hướng cabin và đối trọng là những thanh kim loại được cố định chắc chắn vào vách hố pit và kéo dài lên suốt chiều cao của giếng thang. Chúng có nhiệm vụ dẫn hướng cho cabin và đối trọng di chuyển theo một đường thẳng, đảm bảo sự ổn định và an toàn trong quá trình vận hành. Ngoài ra, các móc treo cáp và hệ thống giữ cáp cũng được bố trí tại đáy hố pit, đảm bảo các sợi cáp chịu tải được cố định an toàn và phân bổ lực đều.
Các thiết bị điện và kỹ thuật khác
Ngoài các bộ phận cơ khí chính, hố pit còn là nơi tập trung nhiều thiết bị điện và kỹ thuật khác. Hệ thống chiếu sáng đảm bảo đủ ánh sáng cho việc kiểm tra, bảo trì. Hệ thống thoát nước (nếu cần thiết) giúp xử lý tình trạng ngập úng. Các cảm biến an toàn, như cảm biến vượt hành trình, cũng được lắp đặt tại đây để giám sát và phát tín hiệu cảnh báo khi có sự cố, góp phần nâng cao độ an toàn cho toàn bộ hệ thống thang máy.

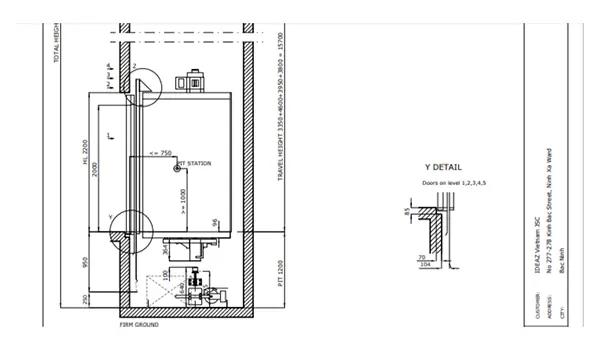

Kích thước và chiều sâu tiêu chuẩn của hố pit thang máy
Việc xác định kích thước và chiều sâu tiêu chuẩn của hố pit thang máy là yếu tố then chốt, ảnh hưởng trực tiếp đến tính an toàn, hiệu quả hoạt động và chi phí xây dựng. Các thông số này cần được tuân thủ nghiêm ngặt theo quy định và yêu cầu kỹ thuật.
Có thể bạn quan tâm: Cải Tạo Nhà Lắp Thang Máy: Hướng Dẫn Toàn Diện & Lưu Ý Quan Trọng
Các yếu tố ảnh hưởng đến kích thước hố pit
Kích thước của hố pit thang máy không cố định mà phụ thuộc vào nhiều yếu tố khác nhau, bao gồm:
- Loại thang máy: Thang máy gia đình, thang máy tải khách, thang máy tải hàng hoặc thang máy chuyên dụng sẽ có yêu cầu về không gian hố pit khác nhau do sự khác biệt về kích thước cabin, tải trọng và cấu tạo cơ khí.
- Tốc độ thang máy: Thang máy có tốc độ càng cao thì càng đòi hỏi chiều sâu hố pit lớn hơn để đảm bảo bộ giảm chấn có đủ không gian để hấp thụ lực khi dừng, đồng thời giữ khoảng cách an toàn.
- Yêu cầu của nhà sản xuất: Mỗi nhà sản xuất thang máy sẽ có những tiêu chuẩn và yêu cầu kỹ thuật riêng về kích thước hố pit dựa trên thiết kế và công nghệ của sản phẩm họ cung cấp.
Chiều sâu hố pit tiêu chuẩn theo từng loại thang máy
Chiều sâu hố pit tiêu chuẩn là một thông số quan trọng, đảm bảo an toàn cho hoạt động của thang máy. Theo các tiêu chuẩn chung, chiều sâu hố pit có thể dao động như sau:
- Thang máy gia đình (thang máy tải trọng nhỏ): Thường có chiều sâu hố pit từ khoảng 500mm đến 1000mm.
- Thang máy tải khách (thang máy tiêu chuẩn): Chiều sâu hố pit phổ biến từ khoảng 1000mm đến 1500mm, tùy thuộc vào tốc độ và tải trọng.
- Thang máy tải hàng hoặc thang máy tốc độ cao: Có thể yêu cầu chiều sâu hố pit lớn hơn, từ 1500mm trở lên, thậm chí có thể lên tới vài mét cho các ứng dụng đặc biệt.
Sự khác biệt này chủ yếu đến từ yêu cầu về không gian cho bộ giảm chấn, ray dẫn hướng và các thiết bị an toàn khác khi thang máy hoạt động ở tốc độ cao hoặc với tải trọng lớn.
Kích thước bề rộng và chiều dài hố pit
Có thể bạn quan tâm: Công Ty Thang Máy Đông Dương: Thông Tin Chi Tiết, Sản Phẩm & Liên Hệ
Bên cạnh chiều sâu, kích thước bề rộng và chiều dài của hố pit cũng cần đảm bảo đủ không gian. Diện tích này không chỉ đủ để chứa các bộ phận cơ khí chính như ray dẫn hướng, bộ giảm chấn, mà còn phải đủ rộng rãi cho việc lắp đặt ban đầu, bảo trì định kỳ và sửa chữa khi cần thiết. Khoảng không gian dư thừa này giúp các kỹ thuật viên làm việc thuận tiện, an toàn và hiệu quả, tránh va chạm vào các bộ phận khác của thang máy.
Những lưu ý quan trọng khi xây dựng và bảo trì hố pit thang máy
Việc xây dựng và bảo trì hố pit thang máy đúng kỹ thuật là yếu tố then chốt để đảm bảo an toàn, kéo dài tuổi thọ cho hệ thống thang máy và ngăn ngừa các sự cố không mong muốn.
Quy trình thi công hố pit đúng kỹ thuật
Quy trình thi công hố pit thang máy đòi hỏi sự tỉ mỉ và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật. Các bước cơ bản bao gồm khảo sát địa chất, lên bản vẽ chi tiết, đào hố, gia cố cốt thép, đổ bê tông vách và đáy hố, chờ bê tông ninh kết và cuối cùng là kiểm tra độ chính xác về kích thước, độ phẳng. Vai trò của việc giám sát chặt chẽ trong suốt quá trình thi công và quy trình nghiệm thu kỹ lưỡng sau khi hoàn thành là vô cùng quan trọng để đảm bảo chất lượng.
Yêu cầu về chống thấm và thoát nước cho hố pit
Nước là kẻ thù lớn nhất của các thiết bị cơ khí và điện tử trong hố pit. Do đó, yêu cầu về chống thấm và thoát nước cho hố pit là vô cùng quan trọng. Việc sử dụng các vật liệu chống thấm chất lượng cao cho vách và đáy hố, kết hợp với hệ thống thoát nước hiệu quả (như máy bơm chìm) sẽ giúp ngăn ngừa tình trạng ngập nước, bảo vệ các bộ phận của thang máy khỏi bị ăn mòn, hư hỏng và đảm bảo an toàn vận hành.
Bảo trì và kiểm tra định kỳ hố pit thang máy
Bảo trì và kiểm tra định kỳ là hoạt động không thể thiếu để giữ cho hố pit luôn trong tình trạng tốt nhất. Các hạng mục cần kiểm tra thường xuyên bao gồm:
- Tình trạng kết cấu: Kiểm tra vết nứt, ẩm mốc trên vách và đáy hố pit.
- Hệ thống giảm chấn: Đảm bảo bộ giảm chấn hoạt động tốt, không bị hư hỏng hoặc rò rỉ (đối với loại thủy lực).
- Ray dẫn hướng: Kiểm tra độ thẳng, độ bám và các điểm nối của ray dẫn hướng.
- Hệ thống chiếu sáng và thoát nước: Đảm bảo các thiết bị này hoạt động bình thường.
- Vệ sinh: Loại bỏ rác thải, bụi bẩn, lá cây có thể tích tụ trong hố pit.
Tần suất khuyến cáo cho việc kiểm tra định kỳ thường là hàng tháng hoặc theo quy định của nhà sản xuất và đơn vị vận hành thang máy.
Các vấn đề thường gặp và cách xử lý trong hố pit
Một số vấn đề thường gặp trong hố pit thang máy bao gồm ngập nước do mưa lớn, nước ngầm hoặc hệ thống chống thấm bị lỗi. Ngoài ra, có thể xảy ra tình trạng hư hỏng bộ giảm chấn, ray dẫn hướng bị cong vênh hoặc các thiết bị điện bị chập chờn do ẩm ướt. Khi gặp sự cố, việc đầu tiên là ngừng hoạt động thang máy để đảm bảo an toàn. Đối với các vấn đề như ngập nước, cần nhanh chóng sử dụng máy bơm để hút nước ra ngoài và tìm nguyên nhân gây thấm để xử lý triệt để. Các hư hỏng về cơ khí hoặc điện cần được khắc phục bởi các kỹ thuật viên chuyên nghiệp, có chuyên môn để đảm bảo sửa chữa đúng kỹ thuật và an toàn.
