Thang máy, một phần không thể thiếu trong kiến trúc hiện đại, hoạt động dựa trên sự kết hợp tinh vi của nhiều bộ phận. Hiểu rõ cấu tạo thang máy đơn giản giúp chúng ta nắm bắt nguyên lý vận hành, đảm bảo an toàn và đánh giá hiệu quả sử dụng. Bài viết này sẽ đi sâu vào các thành phần cốt lõi, cách chúng phối hợp để tạo nên chuyển động lên xuống mượt mà và an toàn, đồng thời làm rõ các yếu tố cấu tạo quan trọng cho thang máy gia đình.
Trong phần , chúng ta sẽ lần lượt tìm hiểu về các bộ phận chính như cabin, ray dẫn hướng, máy kéo, cáp tải, đối trọng, hệ thống điều khiển và cửa thang. Sau đó, bài viết sẽ giải thích nguyên lý hoạt động cơ bản, cách các bộ phận này tương tác để thang máy vận hành hiệu quả. Cuối cùng, chúng ta sẽ điểm qua các thành phần thiết yếu dành riêng cho thang máy gia đình, chú trọng đến yếu tố an toàn và tiện nghi.
Phần sẽ mở rộng kiến thức về hố thang máy, sự khác biệt cấu tạo giữa thang máy có và không có phòng máy, cấu tạo đặc thù của thang máy tải hàng, cũng như cung cấp thông tin tham khảo về cách chế tạo thang máy đơn giản và vai trò của bản vẽ thiết kế.
Thang Máy Đơn Giản Gồm Những Bộ Phận Chính Nào?
Có thể bạn quan tâm: Cấu Tạo Chi Tiết & Nguyên Lý Hoạt Động Thang Máy Thủy Lực
Một thang máy đơn giản bao gồm nhiều bộ phận cốt lõi phối hợp nhịp nhàng để thực hiện chức năng di chuyển lên xuống. Các thành phần chính bao gồm cabin là không gian di chuyển cho người hoặc hàng hóa, ray dẫn hướng giúp cabin di chuyển theo phương thẳng đứng, máy kéo tạo lực kéo, hệ thống cáp tải và đối trọng để cân bằng tải, tủ điện điều khiển hoạt động và hệ thống cửa đảm bảo an toàn khi ra vào.
Cụ thể, từng bộ phận đóng vai trò thiết yếu như sau:
- Cabin thang máy: Đây là khoang chứa người hoặc hàng hóa, được thiết kế để di chuyển dọc theo hố thang. Cabin cần đảm bảo sự chắc chắn, an toàn và tiện nghi cho người sử dụng, với các bề mặt vật liệu và hệ thống chiếu sáng phù hợp.
- Ray dẫn hướng: Gồm các thanh dẫn được lắp đặt dọc hai bên hố thang, có nhiệm vụ định hướng cho cabin và đối trọng di chuyển theo một đường thẳng, đảm bảo sự ổn định và tránh rung lắc trong quá trình vận hành. Ray dẫn hướng thường được làm bằng thép cường độ cao.
- Máy kéo (động cơ kéo): Là bộ phận trung tâm tạo ra lực kéo để di chuyển cabin. Máy kéo thường là động cơ điện, kết nối với hệ thống ròng rọc để cuốn hoặc nhả cáp tải, từ đó đưa cabin lên hoặc hạ xuống.
- Cáp tải và đối trọng: Cáp tải là sợi dây cáp thép chắc chắn, nối cabin với máy kéo. Đối trọng là một khối lượng được treo ở đầu bên kia của cáp tải, có trọng lượng xấp xỉ bằng cabin cộng với khoảng 50% tải trọng định mức. Sự cân bằng này giúp giảm tải trọng cho động cơ kéo.
- Hệ thống điều khiển (tủ điện): Là bộ não của thang máy, bao gồm các bảng mạch, bộ vi xử lý, cảm biến và các thiết bị điện tử khác. Hệ thống này tiếp nhận tín hiệu từ nút bấm của người dùng, các cảm biến an toàn, và điều phối hoạt động của máy kéo, cửa, hệ thống chiếu sáng, đảm bảo thang máy hoạt động đúng theo yêu cầu và an toàn.
- Cửa tầng và cửa cabin: Cửa tầng là cánh cửa mở ra lối đi ở mỗi tầng, còn cửa cabin là cánh cửa trên chính cabin. Cả hai loại cửa này đều có cơ chế đóng mở tự động, chỉ cho phép mở khi cabin đã dừng đúng tầng và cửa cabin đã khớp với cửa tầng, đảm bảo an toàn tuyệt đối cho người sử dụng.
Nguyên Lý Hoạt Động Cơ Bản Của Thang Máy Là Gì?
Nguyên lý hoạt động cơ bản của thang máy dựa trên sự phối hợp của máy kéo, cáp tải và đối trọng để tạo ra chuyển động lên xuống. Khi bạn nhấn nút gọi hoặc chọn tầng, hệ thống điều khiển sẽ gửi tín hiệu đến máy kéo. Máy kéo sẽ quay ròng rọc, làm thay đổi chiều dài cáp tải được cuốn hoặc nhả, từ đó kéo cabin di chuyển lên hoặc hạ xuống theo ray dẫn hướng.
Vai trò của máy kéo trong việc kéo cáp là cốt lõi, nó cung cấp năng lượng và lực cần thiết để thắng ma sát và trọng lượng của cabin. Tuy nhiên, để giảm thiểu năng lượng tiêu thụ và tăng hiệu quả, hệ thống sử dụng cơ chế đối trọng. Cơ chế hoạt động của đối trọng giúp giảm tải cho động cơ vì động cơ chỉ cần bù đắp sự chênh lệch trọng lượng giữa cabin và đối trọng, thay vì phải kéo toàn bộ trọng lượng cabin. Nếu cabin nặng hơn đối trọng, động cơ sẽ kéo cabin lên; nếu đối trọng nặng hơn, động cơ sẽ hỗ trợ hạ cabin xuống.
Có thể bạn quan tâm: Cấu Tạo Thang Máy Gia Đình: Chi Tiết Các Bộ Phận & Nguyên Lý Hoạt Động
Hệ thống điều khiển nhận tín hiệu từ người dùng và các cảm biến an toàn để điều phối chính xác hoạt động của máy kéo, đảm bảo cabin dừng đúng tầng, cửa mở/đóng an toàn và phản ứng với các tình huống khẩn cấp. Hệ thống này liên tục giám sát vị trí, tốc độ và trạng thái hoạt động của thang máy, đảm bảo mọi thao tác diễn ra theo lập trình một cách thông minh và an toàn.
Các Thành Phần Quan Trọng Cần Có Trong Cấu Tạo Thang Máy Gia Đình
Thang máy gia đình, bên cạnh chức năng cơ bản, còn đòi hỏi sự chú trọng đặc biệt vào an toàn, sự êm ái và tính thẩm mỹ. Các thành phần thiết yếu cho thang máy dân dụng bao gồm cabin được thiết kế tinh tế và thoải mái, hệ thống cửa đảm bảo an toàn và tiện lợi cho mọi lứa tuổi, ray dẫn hướng chắc chắn cho cả cabin và đối trọng, máy kéo với công suất phù hợp và hệ thống truyền động êm ái, đối trọng để cân bằng tải và tiết kiệm năng lượng, cùng với hệ thống điều khiển và an toàn tiên tiến như bộ chống quá tốc, phanh cơ, và các tính năng liên lạc khẩn cấp.
Cụ thể hơn, các bộ phận này có những điểm nhấn riêng cho gia đình:
- Cabin thang máy gia đình: Thường có kích thước nhỏ gọn hơn, thiết kế nội thất đa dạng, chú trọng đến vật liệu cao cấp, ánh sáng dịu nhẹ và hệ thống thông gió tốt để mang lại cảm giác thoải mái, sang trọng.
- Cửa thang máy (cửa tầng và cửa cabin): Ưu tiên các loại cửa tự động, đóng mở êm ái, có tính năng cảm biến an toàn để tránh kẹt cửa, đặc biệt quan trọng với gia đình có trẻ nhỏ hoặc người già.
- Ray dẫn hướng cho cabin và đối trọng: Cần được lắp đặt chính xác, đảm bảo cabin di chuyển mượt mà, không rung lắc, mang lại trải nghiệm di chuyển êm ái và an toàn.
- Máy kéo và hệ thống truyền động: Thường sử dụng các loại máy kéo có hiệu suất cao, hoạt động êm ái, tiết kiệm năng lượng, đôi khi là hệ thống truyền động thủy lực hoặc trục vít tùy vào thiết kế và không gian lắp đặt.
- Đối trọng: Giữ vai trò quan trọng trong việc cân bằng tải, giảm áp lực lên động cơ, giúp tiết kiệm năng lượng và kéo dài tuổi thọ của máy kéo, đồng thời đảm bảo sự ổn định khi thang máy di chuyển.
- Hệ thống điều khiển và an toàn: Bao gồm các bộ phận như bộ chống quá tốc (overspeed governor) giúp kích hoạt phanh cơ khi thang máy chạy quá tốc độ cho phép, phanh cơ trên động cơ, hệ thống liên lạc khẩn cấp, nút dừng khẩn cấp và các cảm biến khác nhằm đảm bảo an toàn tối đa cho người sử dụng trong mọi tình huống.
Tìm Hiểu Cấu Tạo Hố Thang Máy Và Các Yếu Tố Liên Quan
Có thể bạn quan tâm: Cấu Tạo Thang Máy File Cad: Bản Vẽ Chi Tiết & Thư Viện Miễn Phí
Hố thang máy là không gian thẳng đứng, bao quanh cabin, nơi thang máy di chuyển. Cấu tạo của hố thang máy bao gồm các yếu tố kỹ thuật quan trọng như hố pit, tường hố thang và kích thước, thiết kế tổng thể. Hố pit là phần móng sâu dưới đáy hố thang, dùng để chứa thiết bị an toàn và giảm chấn. Tường hố thang cần có kết cấu vững chắc, chịu lực tốt để đảm bảo an toàn và cách âm. Kích thước và thiết kế của hố thang phải tuân thủ các tiêu chuẩn kỹ thuật để phù hợp với loại thang máy và đảm bảo không gian vận hành an toàn cho các bộ phận.
Dưới đây là các yếu tố chính trong cấu tạo hố thang máy:
- Hố pit (hố móng): Là phần không gian nằm dưới tầng thấp nhất của hố thang, có vai trò chứa các thiết bị như bộ giảm chấn, thiết bị chống quá tốc, và là không gian cho kỹ thuật viên bảo trì. Độ sâu của hố pit phụ thuộc vào loại thang máy và tiêu chuẩn an toàn.
- Tường hố thang: Cần được xây dựng bằng vật liệu chắc chắn như bê tông cốt thép để chịu được tải trọng của cabin, đối trọng, ray dẫn hướng và các thiết bị khác. Tường hố thang cũng có tác dụng cách âm, cách nhiệt và đảm bảo an toàn cho người sử dụng.
- Kích thước và thiết kế hố thang: Kích thước hố thang phụ thuộc vào kích thước cabin, loại thang máy và tải trọng dự kiến. Thiết kế cần đảm bảo khoảng trống đủ để cabin di chuyển an toàn, không bị va chạm, và có đủ không gian cho việc lắp đặt, bảo trì.
Thang Máy Có Phòng Máy và Không Phòng Máy: Khác Biệt Về Cấu Tạo
Sự khác biệt chính giữa thang máy có phòng máy và thang máy không phòng máy nằm ở vị trí lắp đặt hệ thống máy kéo và tủ điện điều khiển. Thang máy có phòng máy sử dụng một không gian riêng biệt phía trên hoặc bên cạnh hố thang để đặt các thiết bị này, trong khi thang máy không phòng máy tích hợp máy kéo nhỏ gọn và tủ điều khiển vào bên trong giếng thang hoặc đặt ở vị trí kín đáo khác, giúp tiết kiệm không gian và thay đổi đáng kể về cấu tạo.
- Đặc điểm cấu tạo của thang máy có phòng máy: Loại thang máy này có một phòng riêng biệt, thường đặt phía trên hố thang, để chứa máy kéo, tủ điện điều khiển và các thiết bị phụ trợ khác. Cấu tạo này cho phép sử dụng các loại máy kéo truyền thống, mạnh mẽ hơn, dễ dàng cho việc bảo trì và sửa chữa, nhưng đòi hỏi không gian xây dựng lớn hơn.
- Đặc điểm cấu tạo của thang máy không phòng máy: Loại thang máy này không có phòng máy riêng biệt. Máy kéo thường là loại nhỏ gọn, hiệu suất cao, được tích hợp trực tiếp vào đỉnh giếng thang hoặc khu vực khác. Tủ điều khiển cũng được thiết kế dạng compact. Cấu tạo này giúp tiết kiệm diện tích, phù hợp với các công trình có không gian hạn chế hoặc yêu cầu thẩm mỹ cao.
Cấu Tạo Thang Máy Tải Hàng Có Gì Khác Biệt?
Có thể bạn quan tâm: Công Ty Tnhh Thang Máy 3h: Thông Tin Chi Tiết, Mã Số Thuế Và Lĩnh Vực Hoạt Động
Thang máy tải hàng được thiết kế đặc biệt để vận chuyển hàng hóa với tải trọng lớn, do đó cấu tạo của chúng có những khác biệt đáng kể so với thang máy chở người thông thường. Sự khác biệt chủ yếu nằm ở vật liệu và kết cấu của cabin, cũng như hệ thống máy kéo và khả năng chịu tải.
- Vật liệu và kết cấu cabin: Cabin thang máy tải hàng thường được làm từ các vật liệu chịu lực cao như thép không gỉ hoặc thép dày, với sàn được gia cố để chịu tải trọng nặng. Thành cabin có thể được gia cố thêm để chống va đập. Kích thước cabin thường lớn hơn và không yêu cầu tính thẩm mỹ cao như thang máy chở người.
- Hệ thống máy kéo và tải trọng: Máy kéo của thang máy tải hàng có công suất lớn hơn nhiều để đáp ứng tải trọng vận chuyển. Cáp tải và các bộ phận cơ khí khác cũng được thiết kế để chịu được tải trọng cao hơn, đảm bảo hoạt động bền bỉ và an toàn trong môi trường công nghiệp hoặc thương mại.
Hướng Dẫn Cách Chế Tạo Thang Máy Đơn Giản Bằng Tời Điện (Tham Khảo)
Việc chế tạo một thang máy đơn giản bằng tời điện thường áp dụng cho các nhu cầu tải vật liệu quy mô nhỏ hoặc trong các công trình tạm thời, nơi yêu cầu về an toàn và tiện nghi không cao bằng thang máy chuyên dụng. Cách chế tạo này có thể cung cấp một giải pháp tiết kiệm chi phí và dễ dàng lắp đặt cho một số mục đích cụ thể.
Các bộ phận cơ bản cần thiết cho một thang máy tời điện đơn giản bao gồm:
- Khung thang và Cabin: Một khung thép đơn giản để làm giá đỡ, và một cabin hoặc sàn nâng bằng thép để chứa vật liệu.
- Tời điện: Một động cơ tời điện có sức nâng phù hợp, được gắn cố định.
- Cáp tải và Puly: Cáp thép chịu lực kết nối với tời thông qua hệ thống puly để nâng hạ cabin.
- Ray dẫn hướng: Các thanh ray kim loại đơn giản để giữ cho cabin di chuyển theo phương thẳng đứng.
- Hệ thống điều khiển: Công tắc bật/tắt đơn giản hoặc bộ điều khiển lên/xuống cho tời điện.
Nguyên lý hoạt động tương tự thang máy truyền thống nhưng ở mức độ đơn giản hơn: tời điện sẽ cuốn hoặc nhả cáp, kéo cabin di chuyển dọc theo ray dẫn hướng. Tuy nhiên, các biện pháp an toàn như phanh tự động, bộ chống quá tốc thường không được trang bị hoặc rất cơ bản, do đó cần hết sức cẩn trọng khi sử dụng.

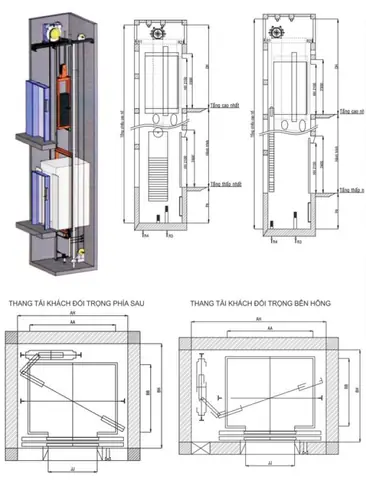

Bản Vẽ Thang Máy: Yếu Tố Cần Biết Khi Thiết Kế Hố Thang
Bản vẽ thang máy là tài liệu kỹ thuật không thể thiếu, cung cấp đầy đủ thông tin chi tiết về thiết kế, kích thước và vị trí lắp đặt các bộ phận. Khi thiết kế hố thang, việc tham khảo và tuân thủ chặt chẽ bản vẽ là cực kỳ quan trọng để đảm bảo tính chính xác, an toàn và tuân thủ các tiêu chuẩn kỹ thuật. Bản vẽ giúp xác định kích thước hố thang, vị trí ray dẫn hướng, hố pit, cũng như các yêu cầu về kết cấu chịu lực của tường hố thang.
Các loại bản vẽ phổ biến mà bạn cần biết bao gồm:
- Bản vẽ hố pit: Mô tả chi tiết kích thước, độ sâu, cấu trúc và các thiết bị được bố trí trong hố pit.
- Bản vẽ mặt cắt: Cho thấy chi tiết cấu tạo của hố thang theo chiều dọc, bao gồm vị trí cabin, đối trọng, ray dẫn hướng, hệ thống cáp, và khoảng cách an toàn giữa các bộ phận.
- Bản vẽ bố trí ray dẫn hướng: Chỉ rõ vị trí, cách thức lắp đặt và các điểm neo giữ ray dẫn hướng vào tường hố thang.
- Bản vẽ điện: Liệt kê sơ đồ đấu nối điện cho động cơ, hệ thống điều khiển, chiếu sáng và các thiết bị an toàn.
Việc hiểu rõ các bản vẽ này không chỉ hỗ trợ quá trình thi công hố thang mà còn là cơ sở để lựa chọn đúng loại thang máy và đảm bảo quá trình lắp đặt, vận hành diễn ra an toàn và hiệu quả.
