Thang máy, một phương tiện di chuyển theo chiều dọc không thể thiếu trong các công trình hiện đại, hoạt động dựa trên sự phối hợp phức tạp của nhiều bộ phận chuyên biệt. Hiểu rõ cấu tạo thang máy không chỉ giúp bạn sử dụng thiết bị an toàn hơn mà còn mang lại cái nhìn sâu sắc về kỹ thuật đằng sau sự tiện lợi này. Bài viết này sẽ đi sâu vào khám phá các bộ phận cốt lõi, nguyên lý vận hành và hệ thống an toàn, giúp bạn nắm bắt toàn diện cấu trúc của một chiếc thang máy.
Trong phần Nội dung chính, chúng ta sẽ lần lượt giải mã từng thành phần cấu tạo nên một chiếc thang máy hoàn chỉnh, từ phần nền móng là hố thang, không gian sinh hoạt là cabin, cho đến “bộ não” điều khiển và các cơ cấu tạo lực. Sau đó, bạn sẽ được dẫn dắt để hiểu rõ cách các bộ phận này tương tác với nhau theo một nguyên lý hoạt động nhất định. Cuối cùng, một mục riêng sẽ dành để làm nổi bật tầm quan trọng của hệ thống an toàn, đảm bảo mỗi chuyến đi đều là sự an tâm tuyệt đối.
Cấu tạo thang máy bao gồm những bộ phận chính nào?

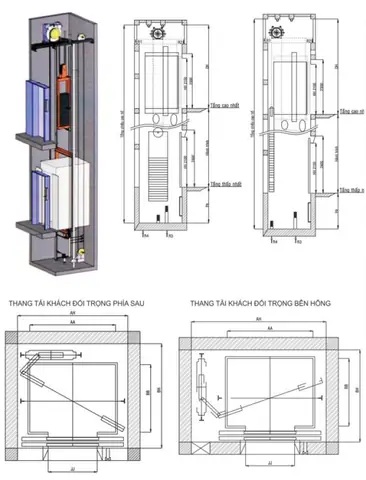

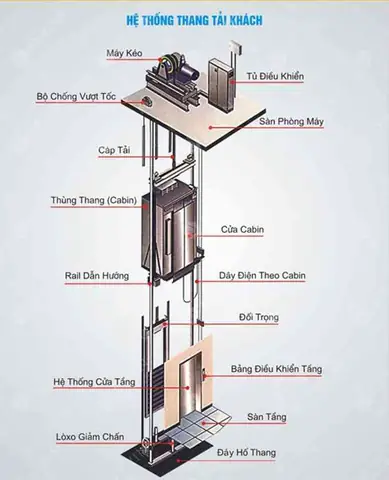

Một chiếc thang máy hoàn chỉnh được cấu thành từ nhiều bộ phận quan trọng, hoạt động đồng bộ để mang đến trải nghiệm di chuyển an toàn và hiệu quả. Các bộ phận cốt lõi này bao gồm hố thang, buồng máy, cabin, hệ thống cửa, ray dẫn hướng, cáp tải, đối trọng, động cơ kéo, tủ điều khiển và hệ thống an toàn.
Hố thang máy (Shaft/Pit)
Hố thang máy là không gian kiến trúc được thiết kế riêng để thang máy di chuyển. Nó bao gồm hai phần chính: phần hố phía trên, là không gian thông suốt từ tầng dưới cùng đến tầng trên cùng, và phần hố pit phía dưới, là khu vực nằm sâu dưới mặt sàn tầng thấp nhất, có chức năng chứa các thiết bị an toàn và kỹ thuật cần thiết. Hố thang đóng vai trò là “đường ray” dẫn hướng cho cabin và đối trọng, đảm bảo chúng di chuyển đúng vị trí và an toàn trong suốt hành trình.
Buồng máy (Machine Room)
Buồng máy là nơi tập trung các thiết bị điều khiển và động cơ chính của thang máy, tạo nên “trái tim” vận hành của hệ thống. Tuy nhiên, với sự phát triển của công nghệ, nhiều loại thang máy hiện đại đã áp dụng thiết kế “không phòng máy”, tích hợp các bộ phận này vào trong hố thang hoặc phía trên nóc cabin để tiết kiệm không gian và cải thiện thẩm mỹ cho tòa nhà. Dù ở vị trí nào, các thiết bị trong buồng máy đều có chức năng quan trọng trong việc điều khiển tốc độ, hướng di chuyển và dừng đỗ của thang máy.
Có thể bạn quan tâm: Hướng Dẫn Cách Bấm Thang Máy Đi Lên Và Đi Xuống Đúng Cách An Toàn
Cabin thang máy
Cabin là không gian di chuyển chính, nơi hành khách hoặc hàng hóa được vận chuyển lên xuống giữa các tầng. Cabin được thiết kế với vật liệu chắc chắn, đảm bảo an toàn và sự thoải mái cho người sử dụng. Kích thước, kiểu dáng và vật liệu trang trí cabin có thể thay đổi tùy theo loại thang máy và yêu cầu thẩm mỹ của công trình, từ những cabin đơn giản, tiện dụng đến những cabin cao cấp với nội thất sang trọng.
Cửa tầng và cửa cabin
Cửa tầng và cửa cabin là hệ thống đóng mở hai lớp, đảm bảo an toàn tuyệt đối cho người sử dụng trong quá trình lên xuống thang máy. Cửa tầng được lắp đặt cố định tại mỗi điểm dừng, trong khi cửa cabin di chuyển cùng với cabin. Cả hai loại cửa này được đồng bộ hóa hoạt động thông qua hệ thống điều khiển, chỉ cho phép thang máy di chuyển khi cả cửa tầng và cửa cabin đã được đóng kín hoàn toàn.
Ray dẫn hướng (Guide Rails)
Ray dẫn hướng là những thanh kim loại cứng cáp, thường được làm từ thép, được lắp đặt dọc theo hai bên thành hố thang. Chúng có nhiệm vụ cố định và dẫn hướng cho cabin thang máy cùng với đối trọng di chuyển theo một đường thẳng đứng duy nhất. Sự chính xác và độ phẳng của ray dẫn hướng ảnh hưởng trực tiếp đến sự êm ái, ổn định và an toàn của thang máy trong suốt quá trình vận hành.
Hệ thống cáp tải (Traction Rope) & Puly
Hệ thống cáp tải là sợi dây cáp thép chịu lực cao, có vai trò kết nối cabin, đối trọng và động cơ kéo thông qua một hoặc nhiều puli. Puli là bánh xe có rãnh, được gắn trên trục động cơ, có nhiệm vụ quay và kéo cáp. Khi động cơ quay, cáp sẽ di chuyển, kéo theo cabin đi lên hoặc đi xuống, đồng thời đối trọng cũng di chuyển theo chiều ngược lại. Số lượng và đường kính cáp được tính toán kỹ lưỡng dựa trên tải trọng và tốc độ của thang máy.
Có thể bạn quan tâm: Bảo Trì Thang Máy Định Kỳ: Quy Trình, Hạng Mục & Lợi Ích Cần Biết
Đối trọng (Counterweight)
Đối trọng là một khối vật nặng, thường là các tấm thép đúc hoặc bê tông, được gắn vào một đầu của hệ thống cáp tải, di chuyển song song với cabin trong hố thang. Chức năng chính của đối trọng là cân bằng tải trọng của cabin cùng với hành khách bên trong. Việc cân bằng tải trọng này giúp giảm đáng kể lực kéo mà động cơ cần tạo ra, từ đó tiết kiệm năng lượng, giảm hao mòn cho động cơ và hệ thống phanh, góp phần gia tăng tuổi thọ cho thang máy.
Động cơ kéo (Traction Motor)
Động cơ kéo là nguồn lực chính tạo ra chuyển động cho thang máy. Nó hoạt động bằng cách quay puli, từ đó kéo hệ thống cáp tải. Động cơ kéo có thể là loại có hộp số (gear traction) hoặc không hộp số (gearless traction), tùy thuộc vào thiết kế và yêu cầu về tốc độ, tải trọng của thang máy. Công suất và hiệu suất của động cơ là yếu tố quyết định tốc độ và khả năng vận hành của thang máy.
Tủ điều khiển (Control Cabinet/Controller)
Tủ điều khiển, hay còn gọi là bộ điều khiển thang máy, được xem là “bộ não” của hệ thống. Nó chứa các bảng mạch điện tử, vi xử lý và các linh kiện khác có nhiệm vụ nhận tín hiệu từ các nút bấm gọi tầng, nút bấm trên cabin, các cảm biến an toàn và điều phối toàn bộ hoạt động của thang máy. Tủ điều khiển sẽ tính toán lộ trình di chuyển tối ưu, điều khiển tốc độ động cơ, đóng mở cửa và kích hoạt các hệ thống an toàn khi cần thiết.
Hệ thống an toàn thang máy
Có thể bạn quan tâm: Máy Leo Cầu Thang: Lợi Ích Sức Khỏe, Cách Sử Dụng Hiệu Quả & Lưu Ý Chọn Mua
Hệ thống an toàn thang máy bao gồm nhiều thiết bị chuyên dụng nhằm bảo vệ hành khách và thang máy trong mọi tình huống. Các thiết bị này hoạt động dựa trên nguyên tắc phát hiện sự cố và kích hoạt các cơ chế dừng khẩn cấp. Chúng bao gồm bộ chống quá tốc, thiết bị hãm, công tắc an toàn cửa, bộ giới hạn hành trình và nhiều cảm biến khác, tất cả đều phối hợp nhịp nhàng để đảm bảo mỗi chuyến đi đều là sự an toàn tuyệt đối.
Nguyên lý hoạt động cơ bản của thang máy là gì?
Nguyên lý hoạt động cơ bản của thang máy dựa trên sự phối hợp nhịp nhàng giữa động cơ kéo, hệ thống cáp tải, đối trọng và ray dẫn hướng, dưới sự điều phối của tủ điều khiển. Khi người dùng nhấn nút gọi tầng hoặc nút chọn tầng trên cabin, tủ điều khiển sẽ nhận tín hiệu và xử lý yêu cầu. Dựa trên vị trí hiện tại của cabin và các yêu cầu khác, tủ điều khiển sẽ ra lệnh cho động cơ kéo quay theo hướng xác định.
Động cơ kéo, thông qua puli, sẽ kéo hệ thống cáp tải. Một đầu cáp gắn với cabin, đầu còn lại gắn với đối trọng. Khi cabin di chuyển lên, đối trọng sẽ di chuyển xuống và ngược lại. Khối lượng của đối trọng, được tính toán để gần bằng hoặc bằng tải trọng định mức của cabin, giúp giảm thiểu công suất cần thiết của động cơ, chỉ còn nhiệm vụ bù đắp sự chênh lệch tải trọng hoặc khắc phục ma sát. Ray dẫn hướng đóng vai trò như một “đường ray” cố định, đảm bảo cabin và đối trọng di chuyển thẳng đứng, không bị rung lắc hay lệch khỏi quỹ đạo. Toàn bộ quá trình này được giám sát và điều chỉnh liên tục bởi tủ điều khiển để đảm bảo thang máy hoạt động êm ái, dừng đúng tầng và an toàn.
Các bộ phận và chức năng của hệ thống an toàn thang máy
Hệ thống an toàn là yếu tố cốt lõi, quyết định sự an toàn của người sử dụng thang máy. Các bộ phận này được thiết kế để hoạt động tự động và hiệu quả ngay cả khi xảy ra sự cố bất ngờ.
Bộ chống quá tốc (Overspeed Governor)
Bộ chống quá tốc là một thiết bị quan trọng, có nhiệm vụ liên tục theo dõi tốc độ di chuyển của cabin thang máy. Nếu phát hiện tốc độ vượt quá giới hạn cho phép, bộ chống quá tốc sẽ ngay lập tức kích hoạt hệ thống hãm an toàn. Thiết bị này thường được gắn ở đỉnh hố thang hoặc trong buồng máy, kết nối với cabin thông qua một dây cáp phụ.
Có thể bạn quan tâm: Hố Pit Thang Máy: Khái Niệm, Tiêu Chuẩn & Lưu Ý Xây Dựng An Toàn
Thiết bị hãm (Safety Gear/Brake)
Khi bộ chống quá tốc phát hiện thang máy chạy quá tốc độ, tín hiệu sẽ được gửi đến thiết bị hãm. Thiết bị hãm, còn gọi là cơ cấu an toàn, sẽ được kích hoạt, tạo ra lực ma sát để kẹp chặt vào ray dẫn hướng. Lực kẹp này có tác dụng giữ cho cabin thang máy dừng lại một cách an toàn trên ray, ngăn chặn nó rơi tự do hoặc tiếp tục di chuyển với tốc độ nguy hiểm.
Công tắc an toàn cửa
Công tắc an toàn cửa là một cơ chế đảm bảo thang máy chỉ hoạt động khi tất cả các cửa đều đã được đóng kín. Các công tắc này được lắp đặt tại mỗi cửa tầng và cửa cabin. Nếu bất kỳ cánh cửa nào chưa đóng hoàn toàn, tín hiệu sẽ được gửi về tủ điều khiển, ngăn không cho thang máy khởi động hoặc tiếp tục di chuyển.
Bộ giới hạn hành trình (Limit Switches)
Bộ giới hạn hành trình là các công tắc được lắp đặt ở đỉnh và đáy của hố thang. Chúng có chức năng đảm bảo cabin không đi quá giới hạn cho phép của hố thang. Khi cabin di chuyển đến điểm cuối của hành trình, bộ giới hạn hành trình sẽ kích hoạt để cắt nguồn điện, dừng động cơ, ngăn chặn cabin va chạm với đỉnh hố hoặc rơi xuống dưới hố pit.
Sự khác biệt trong cấu tạo giữa các loại thang máy phổ biến
Cấu tạo của thang máy có thể có những điểm khác biệt đáng kể tùy thuộc vào mục đích sử dụng, từ thang máy gia đình nhỏ gọn đến thang máy tải khách công suất lớn. Những khác biệt này thể hiện ở kích thước, công suất động cơ, yêu cầu kỹ thuật và các tính năng đi kèm.
Cấu tạo thang máy gia đình (ví dụ: thang máy kính, thang máy trục vít)
Thang máy gia đình thường có thiết kế tối ưu cho không gian hạn chế, chú trọng tính thẩm mỹ và sự tiện nghi. Đặc điểm nổi bật là nhiều mẫu không yêu cầu phòng máy riêng biệt, giúp tiết kiệm diện tích lắp đặt. Kích thước cabin thường nhỏ gọn, đủ cho 3-5 người. Các loại thang máy gia đình phổ biến như thang máy kính mang đến vẻ đẹp hiện đại, tạo cảm giác không gian mở, trong khi thang máy trục vít là giải pháp hiệu quả cho những công trình không thể xây dựng hố PIT sâu.
Cấu tạo thang máy tải khách (cho tòa nhà, trung tâm thương mại)
Thang máy tải khách tại các tòa nhà cao tầng, trung tâm thương mại hay khu công nghiệp yêu cầu tiêu chuẩn cao về tải trọng, tốc độ và độ bền. Cấu tạo của chúng thường bao gồm động cơ công suất lớn, hệ thống cáp chịu lực cao và kết cấu cabin vững chắc để đáp ứng nhu cầu di chuyển liên tục của lượng lớn người và hàng hóa. Ray dẫn hướng và hệ thống phanh cũng được thiết kế để đảm bảo hoạt động ổn định và an toàn ở tốc độ cao.
Vai trò của vật liệu trong cấu tạo thang máy
Việc lựa chọn vật liệu đóng vai trò then chốt trong cấu tạo thang máy, ảnh hưởng trực tiếp đến độ bền, tính thẩm mỹ, khả năng chịu lực và chi phí. Thép không gỉ và hợp kim nhôm thường được sử dụng cho cabin và cửa thang máy nhờ khả năng chống ăn mòn, độ bền cao và vẻ ngoài sang trọng. Kính cường lực là lựa chọn phổ biến cho thang máy kính, mang lại sự thông thoáng và tính thẩm mỹ. Bê tông cốt thép là vật liệu chính xây dựng hố thang và đôi khi là kết cấu cabin cho các loại thang máy tải nặng, đảm bảo độ vững chắc và khả năng chịu lực tối ưu. Sự kết hợp hài hòa giữa các loại vật liệu khác nhau giúp tạo nên một chiếc thang máy vừa đáp ứng yêu cầu kỹ thuật, vừa mang tính thẩm mỹ cao.
