OH thang máy, viết tắt của Overhead, là khoảng không gian kỹ thuật quan trọng phía trên cùng của giếng thang. Việc hiểu rõ khái niệm OH và các yêu cầu về chiều cao tối thiểu là yếu tố then chốt để đảm bảo thang máy hoạt động an toàn, ổn định và đáp ứng đầy đủ các tiêu chuẩn kỹ thuật. Bài viết này sẽ đi sâu vào định nghĩa, tầm quan trọng, các tiêu chuẩn chiều cao OH, cũng như những yếu tố ảnh hưởng đến việc xác định khoảng không gian này.
Trong , chúng ta sẽ lần lượt làm rõ OH thang máy là gì và nó được đo lường như thế nào. Tiếp theo, bài viết sẽ tập trung vào mức chiều cao OH tối thiểu cần thiết cho cả thang máy gia đình và thang máy công nghiệp, đồng thời phân tích chi tiết các yếu tố ảnh hưởng chính như tốc độ thang máy, loại thang máy và các quy định an toàn. Phần sẽ mở rộng thêm các lưu ý quan trọng, đặc biệt là với thang máy không phòng máy (MRL), mối liên hệ giữa chiều cao tầng và OH, cũng như cách thức đảm bảo OH phù hợp trong quá trình thiết kế.
OH Thang Máy Là Gì? Khái Niệm Cốt Lõi

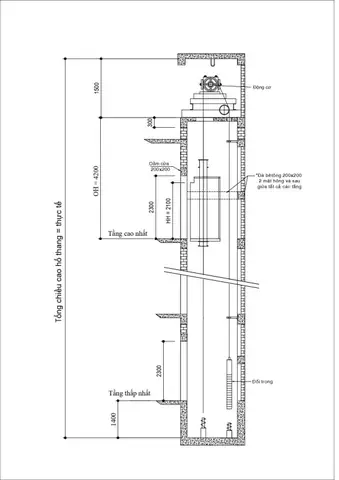

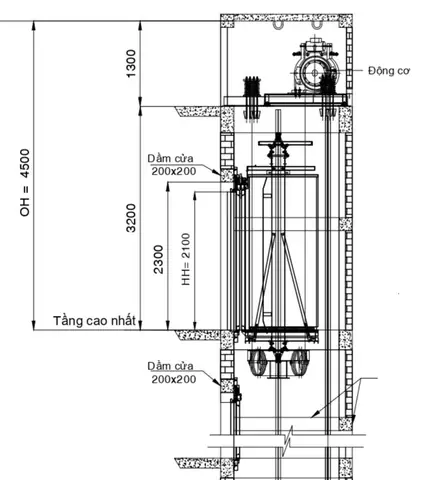

OH thang máy, hay còn gọi là Overhead, là thuật ngữ kỹ thuật chỉ khoảng không gian trống phía trên cùng của giếng thang, được đo từ sàn tầng cao nhất có cửa thang máy cho đến điểm cao nhất của giếng thang. Khoảng không gian này không chỉ đơn thuần là một diện tích thừa mà đóng vai trò then chốt trong việc đảm bảo an toàn cho người sử dụng và hiệu suất hoạt động của thang máy. Một OH thang máy đủ tiêu chuẩn là điều kiện tiên quyết để lắp đặt các thiết bị quan trọng và cho phép kỹ thuật viên thực hiện công tác bảo trì, sửa chữa một cách thuận lợi.
OH Thang Máy – Khoảng Cách Từ Đâu Đến Đâu?
Để hiểu rõ hơn về OH thang máy, cần xác định chính xác điểm bắt đầu và điểm kết thúc của khoảng cách này. Điểm bắt đầu của OH thang máy được tính từ mặt sàn của tầng cao nhất mà thang máy có cửa phục vụ. Trong khi đó, điểm kết thúc là điểm cao nhất của giếng thang, nơi có thể bao gồm các kết cấu như máy kéo, hệ thống phanh, hoặc các bộ phận cơ khí khác. Điều quan trọng cần phân biệt là OH thang máy hoàn toàn khác với chiều cao thông thường của một tầng. Chiều cao tầng là khoảng cách từ sàn tầng này đến sàn tầng phía trên, bao gồm cả không gian sử dụng và các kết cấu kỹ thuật. Ngược lại, OH chỉ tập trung vào khoảng không gian trên cùng của giếng thang.
Có thể bạn quan tâm: Bản Vẽ Cad Thang Máy Chi Tiết: Hướng Dẫn Từ A-z Cho Người Thiết Kế
Tại Sao OH Thang Máy Lại Quan Trọng?
Vai trò của OH thang máy vô cùng quan trọng và ảnh hưởng trực tiếp đến hoạt động cũng như tuổi thọ của thiết bị. Khoảng không gian này cung cấp đủ diện tích để lắp đặt an toàn máy kéo, thiết bị điều khiển, hệ thống phanh khẩn cấp và các bộ phận treo cáp. Nếu OH quá hẹp, việc lắp đặt các thiết bị này sẽ gặp khó khăn, tiềm ẩn nguy cơ va chạm và hoạt động sai lệch. Hơn nữa, một OH thang máy đủ rộng rãi sẽ tạo điều kiện thuận lợi cho kỹ thuật viên thực hiện các công tác kiểm tra định kỳ, bảo dưỡng và sửa chữa khi cần thiết, từ đó kéo dài tuổi thọ thang máy và đảm bảo an toàn tối đa cho người sử dụng.
Chiều Cao OH Thang Máy Tối Thiểu Bao Nhiêu?
Việc xác định chiều cao OH thang máy tối thiểu là một yêu cầu bắt buộc, tuân theo các tiêu chuẩn kỹ thuật và quy định an toàn của từng quốc gia hoặc khu vực. Mặc dù có sự chênh lệch nhất định giữa các tiêu chuẩn, nhưng con số phổ biến thường dao động từ 3600mm đến 4500mm, tùy thuộc vào loại thang máy, tốc độ và các yếu tố kỹ thuật khác. Ví dụ, một số tiêu chuẩn có thể yêu cầu tối thiểu 4500mm cho các loại thang máy có tốc độ cao, trong khi các thang máy gia đình có thể chấp nhận mức khoảng 3600mm hoặc 4000mm nếu đáp ứng các điều kiện an toàn khác.
Chiều Cao OH Tối Thiểu Cho Thang Máy Gia Đình
Có thể bạn quan tâm: Chi Phí Lắp Đặt Thang Máy Gia Đình: Báo Giá Chi Tiết & Yếu Tố Ảnh Hưởng 2026
Đối với thang máy gia đình, yêu cầu về chiều cao OH thường linh hoạt hơn so với các loại thang máy công nghiệp. Mức OH tối thiểu tham khảo cho thang máy gia đình phổ biến thường nằm trong khoảng 3600mm đến 4000mm. Tuy nhiên, con số này có thể thay đổi tùy thuộc vào thiết kế cụ thể của thang máy, bao gồm loại động cơ (ví dụ: động cơ kéo có hộp số hay không hộp số), kiểu cabin và hệ thống điều khiển. Các yếu tố như tốc độ di chuyển dự kiến của thang máy cũng sẽ ảnh hưởng đến việc xác định OH tối thiểu cần thiết để đảm bảo khoảng cách an toàn cho các bộ phận như phanh, giảm chấn và đường đi của cáp.
Chiều Cao OH Tối Thiểu Cho Thang Máy Công Nghiệp/Thương Mại
Thang máy công nghiệp và thương mại, phục vụ cho các tòa nhà cao tầng, trung tâm thương mại hay khu công nghiệp, thường có yêu cầu khắt khe hơn về chiều cao OH do tốc độ hoạt động cao và tải trọng lớn. Mặc dù SERP không cung cấp con số cụ thể cho loại thang máy này, nhưng thông thường, chúng sẽ yêu cầu một khoảng OH lớn hơn đáng kể so với thang máy gia đình. Sự khác biệt này xuất phát từ việc lắp đặt các thiết bị mạnh mẽ hơn, hệ thống an toàn phức tạp hơn và nhu cầu về không gian thao tác rộng rãi cho công tác bảo trì định kỳ. Các tiêu chuẩn quốc tế như EN 81 hoặc các quy chuẩn xây dựng địa phương sẽ quy định rõ ràng mức OH tối thiểu cho từng loại thang máy thương mại và công nghiệp.
Các Yếu Tố Ảnh Hưởng Đến Chiều Cao OH Thang Máy
Việc xác định chiều cao OH thang máy không phải là một con số cố định mà phụ thuộc vào nhiều yếu tố kỹ thuật và yêu cầu vận hành. Những yếu tố này đóng vai trò quyết định trong việc đảm bảo thang máy hoạt động an toàn, hiệu quả và tuân thủ các quy định. Các yếu tố chính bao gồm tốc độ thang máy, loại thang máy và cấu tạo hố thang, cũng như các tiêu chuẩn kỹ thuật và quy định an toàn hiện hành.
Tốc Độ Thang Máy và Yêu Cầu Về OH
Có thể bạn quan tâm: Catalogue Thang Máy Thiên Nam: Thông Tin Chi Tiết & Mẫu Mã Mới Nhất
Mối liên hệ giữa tốc độ thang máy và chiều cao OH là một yếu tố quan trọng cần xem xét. Các thang máy hoạt động với tốc độ cao hơn sẽ cần một khoảng không gian OH lớn hơn. Điều này là do các thang máy tốc độ cao thường yêu cầu hệ thống phanh mạnh mẽ và an toàn hơn, cũng như cần thêm không gian để đảm bảo khoảng cách dừng khẩn cấp an toàn. Khi thang máy di chuyển nhanh, quãng đường cần thiết để dừng lại một cách êm ái và an toàn sẽ dài hơn, do đó, OH thang máy cần được thiết kế đủ rộng để chứa các bộ phận liên quan đến chức năng phanh và giảm tốc này.
Loại Thang Máy và Cấu Tạo Hố Thang
Loại động cơ và hệ thống treo của thang máy có ảnh hưởng đáng kể đến không gian hố thang cần thiết, bao gồm cả chiều cao OH. Ví dụ, thang máy sử dụng động cơ có hộp số thường yêu cầu không gian lắp đặt lớn hơn so với thang máy không hộp số. Tương tự, cấu tạo hố thang cũng đóng vai trò quan trọng. Các hệ thống thang máy không phòng máy (MRL – Machine Room Less) thường được thiết kế để tối ưu hóa không gian, nhưng vẫn cần đảm bảo một khoảng OH đủ để chứa các bộ phận như máy kéo đặt trong giếng thang, hệ thống điều khiển và các thiết bị an toàn khác. Ngược lại, thang máy có phòng máy thường có yêu cầu OH khác biệt do phòng máy được đặt riêng biệt.
Các Tiêu Chuẩn Kỹ Thuật và Quy Định An Toàn
Việc tuân thủ các tiêu chuẩn kỹ thuật và quy định an toàn là yếu tố bắt buộc khi xác định chiều cao OH thang máy. Các tiêu chuẩn quốc tế như EN 81 (Châu Âu) hoặc các tiêu chuẩn quốc gia sẽ đưa ra các hướng dẫn chi tiết về kích thước tối thiểu cho OH thang máy, dựa trên các yếu tố như tải trọng, tốc độ và loại thang máy. Việc tham khảo các chuyên gia kỹ thuật, nhà sản xuất thang máy và các tài liệu kỹ thuật chuyên ngành là vô cùng cần thiết để đảm bảo OH thang máy được thiết kế và lắp đặt đúng với các quy định, tránh các rủi ro về an toàn và pháp lý.
Có thể bạn quan tâm: Bộ Lưu Điện Thang Máy (ups): Chức Năng, Lợi Ích Và Lưu Ý Chọn Mua
Những Lưu Ý Quan Trọng Khác Khi Lắp Đặt Thang Máy Liên Quan Đến OH
Bên cạnh các yếu tố kỹ thuật cốt lõi, còn nhiều vấn đề thực tế khác liên quan đến OH thang máy mà người dùng và chủ đầu tư cần lưu ý để đảm bảo quá trình lắp đặt và vận hành diễn ra suôn sẻ. Việc hiểu rõ các khía cạnh này sẽ giúp tránh những sai sót tốn kém và đảm bảo an toàn lâu dài.
OH Thang Máy Trong Thiết Kế Thang Máy Không Phòng Máy (MRL)
Thang máy không phòng máy (MRL) được thiết kế để tối ưu hóa không gian bằng cách đặt máy kéo và tủ điều khiển ngay trong giếng thang. Điều này có nghĩa là yêu cầu về OH thang máy trong các hệ thống MRL thường có sự khác biệt so với thang máy có phòng máy truyền thống. Mặc dù MRL giúp tiết kiệm diện tích phòng máy, nhưng khoảng không gian phía trên giếng thang (OH) vẫn cần được tính toán cẩn thận để chứa các bộ phận như máy kéo được thiết kế đặc biệt để đặt trong giếng, hệ thống điều khiển, và các thiết bị an toàn. Thông thường, thang máy MRL vẫn cần một khoảng OH nhất định, có thể tương đương hoặc hơi khác so với thang máy có phòng máy, tùy thuộc vào thiết kế cụ thể và các bộ phận được tích hợp trong giếng.
Chiều Cao Tầng và OH Thang Máy – Mối Liên Hệ
Việc phân biệt rõ ràng giữa chiều cao tầng và chiều cao OH là điều cần thiết. Chiều cao tầng là khoảng cách từ sàn tầng này đến sàn tầng kế tiếp, bao gồm toàn bộ không gian sử dụng và các kết cấu kỹ thuật bên trong tầng. Trong khi đó, OH thang máy là khoảng không gian phía trên cùng của giếng thang. Chiều cao tầng không trực tiếp giới hạn chiều cao OH thang máy. Tuy nhiên, trong quá trình thiết kế tổng thể của tòa nhà, chiều cao tầng sẽ ảnh hưởng đến tổng chiều cao của giếng thang, và do đó, gián tiếp ảnh hưởng đến khả năng đáp ứng yêu cầu về OH tối thiểu. Một chiều cao tầng hợp lý sẽ tạo điều kiện thuận lợi cho việc đạt được OH cần thiết.
Làm Thế Nào Để Đảm Bảo Chiều Cao OH Phù Hợp Khi Thiết Kế?
Để đảm bảo chiều cao OH phù hợp khi thiết kế thang máy, quy trình tư vấn với các chuyên gia kỹ thuật và nhà sản xuất là bước quan trọng nhất. Họ sẽ dựa trên yêu cầu cụ thể về loại thang máy, tốc độ, tải trọng và các tiêu chuẩn áp dụng để tính toán chính xác OH tối thiểu cần thiết. Trong giai đoạn thiết kế kiến trúc và kết cấu, cần phối hợp chặt chẽ để dành đủ không gian cho giếng thang, bao gồm cả chiều cao OH. Việc tính toán dư dả một khoảng không gian an toàn cho OH cũng là một lưu ý quan trọng, đề phòng các thay đổi thiết kế hoặc những tình huống không lường trước trong quá trình thi công, giúp tránh được các chi phí phát sinh hoặc sự cố kỹ thuật về sau.
OH Thang Máy Với Từng Dòng Thang Máy Phổ Biến
Mỗi dòng thang máy sẽ có những yêu cầu kỹ thuật riêng về chiều cao OH, tùy thuộc vào nhà sản xuất, model và các thông số kỹ thuật. Ví dụ, đối với các dòng thang máy gia đình phổ thông như thang máy FUJI 450kg, yêu cầu về OH thường được quy định rõ trong tài liệu kỹ thuật của sản phẩm. Mức OH tối thiểu cho các dòng thang này thường nằm trong khoảng 3600mm đến 4000mm, tùy thuộc vào cấu hình cụ thể, chẳng hạn như loại động cơ và hệ thống điều khiển. Luôn tham khảo thông số kỹ thuật chi tiết từ nhà cung cấp hoặc nhà sản xuất để có thông tin chính xác nhất cho từng loại thang máy bạn lựa chọn.
