Bài viết này sẽ đi sâu vào quy trình lập trình PLC Mitsubishi để điều khiển hệ thống thang máy, từ các khái niệm cơ bản đến các bước triển khai chi tiết. Chúng tôi sẽ cung cấp kiến thức nền tảng về PLC Mitsubishi, cách thức hoạt động của chúng trong ứng dụng thang máy, quy trình xây dựng chương trình, cũng như các nguồn tài liệu bổ sung để bạn đọc có thể nâng cao kỹ năng. Mục tiêu là trang bị cho bạn đọc kiến thức và kỹ năng cần thiết để tự tin thực hiện dự án điều khiển thang máy bằng PLC Mitsubishi.
PLC Mitsubishi là gì và ứng dụng trong điều khiển thang máy như thế nào?
PLC Mitsubishi là một hệ thống điều khiển logic lập trình được sử dụng rộng rãi trong các ứng dụng tự động hóa công nghiệp, bao gồm cả việc điều khiển hoạt động của thang máy. PLC đóng vai trò trung tâm trong việc thu thập thông tin từ môi trường xung quanh (như tín hiệu từ nút bấm gọi tầng, cảm biến cửa, cảm biến vị trí) và xử lý chúng theo một chương trình đã được lập trình sẵn để đưa ra các lệnh điều khiển phù hợp cho động cơ thang máy và hệ thống cửa. Bằng cách này, PLC đảm bảo thang máy hoạt động an toàn, hiệu quả và đáp ứng đúng yêu cầu của người sử dụng.
Khái niệm về PLC Mitsubishi
PLC Mitsubishi là dòng sản phẩm nổi tiếng của tập đoàn Mitsubishi Electric, được thiết kế để thực hiện các chức năng điều khiển logic phức tạp trong nhiều lĩnh vực công nghiệp khác nhau. Đối với ứng dụng thang máy, các dòng PLC như MELSEC FX series hoặc Q series thường được ưa chuộng nhờ vào tính năng đa dạng, độ tin cậy cao và khả năng mở rộng linh hoạt. Một PLC Mitsubishi điển hình bao gồm ba thành phần chính: Bộ xử lý trung tâm (CPU) có vai trò xử lý dữ liệu và thực thi chương trình; các Mô-đun Đầu vào/Đầu ra (I/O modules) có chức năng giao tiếp với các thiết bị ngoại vi; và Bộ nguồn (Power Supply) cung cấp năng lượng hoạt động cho toàn bộ hệ thống PLC.
Có thể bạn quan tâm: Báo Giá Chi Phí Lắp Thang Máy Nhà 4 Tầng Trọn Gói 2026 Chi Tiết
Nguyên lý hoạt động của PLC Mitsubishi khi điều khiển thang máy
Nguyên lý hoạt động của PLC Mitsubishi trong việc điều khiển thang máy dựa trên chu trình quét liên tục. Đầu tiên, PLC sẽ đọc trạng thái của tất cả các tín hiệu đầu vào (Input) từ các cảm biến và nút bấm. Sau đó, bộ xử lý CPU sẽ thực thi chương trình logic đã được lập trình để xử lý các tín hiệu đầu vào này. Cuối cùng, PLC sẽ xuất các tín hiệu điều khiển đầu ra (Output) tương ứng để vận hành các thiết bị như động cơ di chuyển thang máy, hệ thống đóng mở cửa, đèn báo tầng, v.v. Các tín hiệu mà PLC tiếp nhận bao gồm thông tin từ nút bấm gọi tầng trên mỗi cabin và tại các sảnh, trạng thái mở/đóng của cửa thang máy, vị trí hiện tại của cabin thông qua các công tắc hành trình hoặc cảm biến vị trí, cũng như các tín hiệu an toàn khác. Dựa trên logic được lập trình, PLC sẽ đưa ra lệnh điều khiển chính xác, ví dụ: khi nhận tín hiệu gọi tầng, PLC sẽ tính toán lộ trình tối ưu, cấp điện cho động cơ để di chuyển cabin đến đúng tầng yêu cầu, sau đó dừng lại và điều khiển mở cửa.
Các bước xây dựng chương trình PLC Mitsubishi điều khiển thang máy
Việc xây dựng một chương trình PLC Mitsubishi để điều khiển thang máy đòi hỏi một quy trình bài bản, bắt đầu từ việc phân tích kỹ lưỡng yêu cầu hệ thống, thiết kế sơ đồ logic, tiến hành lập trình, mô phỏng để kiểm tra, và cuối cùng là cài đặt, vận hành thực tế. Mỗi bước đều đóng vai trò quan trọng trong việc đảm bảo chương trình hoạt động chính xác, an toàn và hiệu quả.
Phân tích yêu cầu và thiết kế sơ đồ logic
Có thể bạn quan tâm: Bản Vẽ Cad Thang Máy Không Phòng Máy: Tổng Hợp Mẫu & Hướng Dẫn Chi Tiết

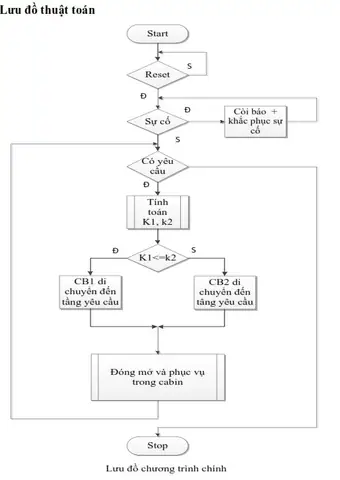

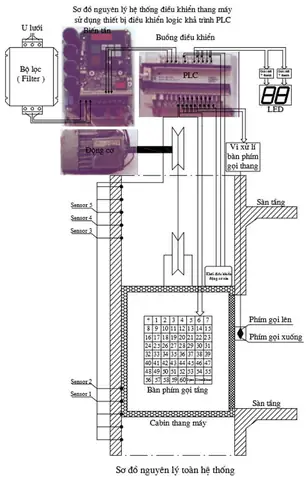

Bước đầu tiên và quan trọng nhất là xác định rõ các yêu cầu chức năng của thang máy. Điều này bao gồm việc xác định số tầng cần phục vụ (ví dụ: thang máy 3 tầng, 4 tầng, hoặc nhiều hơn), các tính năng đặc biệt (như chế độ ưu tiên, chế độ cứu hộ), và các quy trình hoạt động cơ bản như di chuyển lên, di chuyển xuống, dừng tại tầng, mở cửa, đóng cửa, và các biện pháp an toàn. Sau khi xác định yêu cầu, việc lập lưu đồ giải thuật (flowchart) cho các tình huống hoạt động sẽ giúp hình dung hóa logic điều khiển một cách trực quan. Lưu đồ này minh họa các quyết định và hành động mà PLC sẽ thực hiện theo từng trường hợp. Song song đó, việc lập sơ đồ đấu nối I/O của PLC với các thiết bị thang máy là cực kỳ cần thiết. Sơ đồ này chỉ rõ cách kết nối các nút bấm, công tắc hành trình, cảm biến cửa, động cơ, và các thiết bị khác vào các cổng I/O tương ứng của PLC, đảm bảo tín hiệu được truyền nhận chính xác.
Lập trình PLC Mitsubishi với phần mềm GX Works
Phần mềm lập trình GX Works (hoặc GX Works2, GX Works3 tùy thuộc vào dòng PLC) là công cụ chuyên nghiệp do Mitsubishi Electric cung cấp để phát triển, chỉnh sửa và gỡ lỗi chương trình cho các thiết bị PLC của hãng. Sau khi đã có lưu đồ giải thuật và sơ đồ đấu nối, bước tiếp theo là viết mã lệnh điều khiển. Lập trình viên có thể lựa chọn các ngôn ngữ lập trình phổ biến như Ladder Diagram (LD) với cấu trúc tương tự mạch rơ-le điện tử, Structured Text (ST) cho các thuật toán phức tạp, hay các ngôn ngữ khác tùy theo yêu cầu và kinh nghiệm. Ví dụ minh họa cho một phần chương trình điều khiển thang máy 3 tầng có thể bao gồm các đoạn mã để xử lý tín hiệu từ nút bấm gọi tầng, xác định hướng di chuyển, và kích hoạt động cơ di chuyển thang máy.
Mô phỏng và kiểm tra chương trình trên phần mềm
Có thể bạn quan tâm: Ưu Nhược Điểm Của Thang Máy Trục Vít: Lợi Ích & Hạn Chế Cần Biết
Trước khi triển khai chương trình lên phần cứng PLC thật, việc sử dụng trình mô phỏng tích hợp trong GX Works là vô cùng quan trọng. Trình mô phỏng cho phép người dùng kiểm tra toàn bộ logic của chương trình trong một môi trường ảo, tương tác với các tín hiệu đầu vào giả lập và quan sát các tín hiệu đầu ra, cũng như trạng thái hoạt động của thang máy ảo. Thông qua quá trình mô phỏng, các lỗi logic, các tình huống bất thường hoặc các điểm chưa tối ưu trong chương trình có thể được phát hiện và sửa chữa kịp thời. Điều này giúp tiết kiệm đáng kể thời gian và chi phí so với việc phát hiện lỗi trên hệ thống thực tế.
Cài đặt và vận hành chương trình thực tế
Sau khi chương trình đã được kiểm tra kỹ lưỡng và hoạt động ổn định trong môi trường mô phỏng, bước tiếp theo là nạp chương trình từ máy tính vào bộ nhớ của PLC thật thông qua cáp kết nối chuyên dụng. Sau khi nạp chương trình, quy trình kiểm tra và căn chỉnh chi tiết trên mô hình thang máy hoặc thang máy thật là bắt buộc. Các kỹ sư sẽ kiểm tra lại tất cả các chức năng, đảm bảo thang máy di chuyển chính xác giữa các tầng, cửa hoạt động trơn tru, các tín hiệu an toàn được xử lý đúng cách, và hệ thống vận hành ổn định trong mọi điều kiện.
Các bài tập thực hành và tài liệu tham khảo về lập trình PLC Mitsubishi cho thang máy
Để nâng cao kỹ năng và kiến thức về lập trình PLC Mitsubishi cho ứng dụng thang máy, việc tiếp cận các nguồn tài liệu và bài tập thực hành chuyên sâu là vô cùng hữu ích. Các tài liệu này không chỉ cung cấp kiến thức lý thuyết mà còn đưa ra các ví dụ minh họa và bài tập ứng dụng thực tế, giúp người đọc củng cố và mở rộng hiểu biết của mình.
Có thể bạn quan tâm: Top Vật Liệu Chống Thấm Hố Pit Thang Máy: Lựa Chọn & Thi Công Hiệu Quả
Bộ bài tập ứng dụng PLC Mitsubishi có lời giải
Việc thực hành với các bộ bài tập được thiết kế sẵn là một trong những cách hiệu quả nhất để làm quen với các khía cạnh khác nhau của lập trình PLC. Các bài tập này thường tập trung vào các ứng dụng phổ biến trong công nghiệp, bao gồm cả các bài toán liên quan đến điều khiển thang máy hoặc các hệ thống tương tự như băng tải, hệ thống điều khiển động cơ. Việc có lời giải đi kèm sẽ giúp người đọc đối chiếu kết quả, hiểu rõ phương pháp tiếp cận và học hỏi các kỹ thuật lập trình hiệu quả.
Tài liệu PDF hướng dẫn lập trình PLC Mitsubishi
Các tài liệu PDF chuyên sâu, thường là sách hướng dẫn kỹ thuật (manuals) hoặc tài liệu đào tạo chính thức từ Mitsubishi Electric, cung cấp thông tin chi tiết về các lệnh lập trình, cấu trúc chương trình, cách thức cấu hình phần cứng, và các kỹ thuật lập trình nâng cao. Ngoài ra, nhiều tài liệu PDF còn đi sâu vào các ứng dụng cụ thể, ví dụ như cách lập trình cho hệ thống điều khiển thang máy, giúp người đọc có cái nhìn toàn diện và chi tiết hơn về cách triển khai thực tế.
Video mô hình thang máy điều khiển bằng PLC Mitsubishi
Hình ảnh trực quan luôn mang lại hiệu quả học tập cao. Các video mô phỏng hoặc ghi lại hoạt động thực tế của các mô hình thang máy được điều khiển bằng PLC Mitsubishi giúp người xem dễ dàng hình dung được quy trình hoạt động, cách PLC tương tác với các thiết bị, và kết quả của việc lập trình. Những video này thường minh họa rõ ràng các bước từ khi nhận tín hiệu gọi tầng, quá trình di chuyển, đến khi dừng và mở cửa, giúp củng cố kiến thức đã học một cách sinh động.
Ứng dụng PLC cho hệ thống điều khiển thang máy (phần tiếp theo)
Đối với những ai muốn đi sâu hơn vào lĩnh vực điều khiển thang máy bằng PLC, việc tìm hiểu các chủ đề nâng cao là cần thiết. Điều này có thể bao gồm việc nghiên cứu các thuật toán tối ưu hóa luật điều khiển thang máy để nâng cao hiệu suất, giảm thiểu thời gian chờ đợi, tiết kiệm năng lượng, hoặc triển khai các chức năng phức tạp hơn như điều khiển theo nhóm thang máy (group control). Các phần tiếp theo hoặc tài liệu chuyên sâu hơn sẽ đề cập đến những khía cạnh này, giúp người đọc trở thành chuyên gia trong lĩnh vực.
