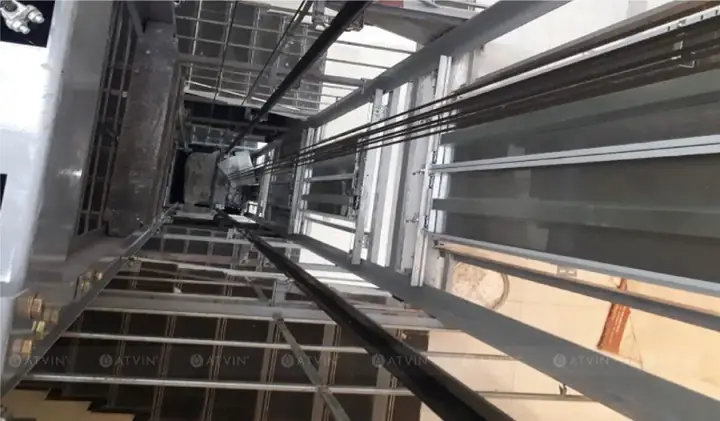

Dầm bắt ray thang máy, hay còn gọi là bát ray, là một bộ phận thiết yếu đảm bảo sự hoạt động an toàn và ổn định cho mọi loại thang máy. Chúng đóng vai trò kết nối các thanh ray dẫn hướng, tạo thành một đường trượt liền mạch và chắc chắn cho cabin và đối trọng di chuyển. Hiểu rõ cấu tạo, vai trò và quy trình lắp đặt chuẩn kỹ thuật của dầm bắt ray là chìa khóa để đảm bảo hiệu suất tối ưu và tuổi thọ lâu dài cho hệ thống thang máy.
Trong bài viết này, chúng ta sẽ đi sâu vào định nghĩa và vai trò then chốt của dầm bắt ray, khám phá cấu tạo chi tiết và các tác dụng cốt lõi mà chúng mang lại. Tiếp theo, quy trình lắp đặt chuẩn kỹ thuật sẽ được trình bày, cùng với những yêu cầu quan trọng về kỹ thuật và an toàn. Cuối cùng, sẽ cung cấp thông tin về các loại dầm bắt ray phổ biến, cách lựa chọn, dịch vụ gia công, cũng như lưu ý bảo trì và ảnh hưởng của chúng đến hành trình di chuyển của thang máy.
Dầm Bắt Ray Thang Máy Là Gì và Vai Trò Quan Trọng
Dầm bắt ray thang máy, thường được biết đến với các tên gọi như bát ray hoặc bản mã, là một phụ kiện cơ khí đóng vai trò cầu nối quan trọng trong hệ thống ray dẫn hướng của thang máy. Vị trí của chúng nằm xen kẽ giữa các đoạn ray, có chức năng cố định và kết nối các thanh ray lại với nhau, tạo nên một đường dẫn thẳng và vững chắc. Điều này đảm bảo rằng cabin và đối trọng có thể di chuyển lên xuống một cách an toàn và êm ái trong suốt hành trình.
Chức năng chính của dầm bắt ray là tạo ra sự liên kết liền mạch và vững chắc giữa các đoạn ray dẫn hướng. Chúng giúp duy trì độ thẳng tuyệt đối và khoảng cách chính xác giữa các thanh ray, ngăn ngừa hiện tượng ray bị xê dịch, rung lắc hoặc biến dạng trong quá trình hoạt động. Nhờ sự chắc chắn của hệ thống dầm bắt ray, toàn bộ đường ray thang máy trở nên ổn định, chịu được tải trọng và các tác động động lực trong suốt quá trình vận hành, từ đó đảm bảo an toàn tối đa cho người sử dụng.
Cấu Tạo Chi Tiết Của Dầm Bắt Ray Thang Máy
Có thể bạn quan tâm: Đối Trọng Thang Máy: Khái Niệm, Cấu Tạo Và Nguyên Lý Hoạt Động
Cấu tạo của dầm bắt ray thang máy thường bao gồm các thành phần chính được chế tạo từ vật liệu có độ bền cao để chịu được tải trọng và lực tác động. Phổ biến nhất, dầm bắt ray được làm từ thép tấm có độ dày đáng kể, thường từ 6mm trở lên, tùy thuộc vào tải trọng của thang máy và loại ray dẫn hướng sử dụng. Bề mặt của dầm có các lỗ bắt bu lông được gia công chính xác, cho phép nối ghép với các thanh ray một cách chắc chắn thông qua hệ thống bu lông và đai ốc. Ngoài ra, một số loại dầm còn được trang bị các tai hàn hoặc bản mã bổ sung để gia cố liên kết với kết cấu xây dựng hoặc khung thép của hố thang.
Vật liệu thường dùng để sản xuất dầm bắt ray là thép carbon tiêu chuẩn (ví dụ: SS400, Q345) hoặc thép không gỉ cho các ứng dụng đặc biệt yêu cầu chống ăn mòn. Các tiêu chuẩn về độ dày của thép và kích thước của lỗ bắt bu lông được quy định chặt chẽ theo từng loại ray và yêu cầu kỹ thuật của nhà sản xuất thang máy để đảm bảo khả năng chịu lực và độ bền tương thích. Kích thước của dầm bắt ray cũng đa dạng, từ những loại nhỏ cho thang máy gia đình đến những loại lớn hơn cho thang máy tải khách hoặc thang máy tải hàng công nghiệp, phản ánh khả năng chịu tải trọng khác nhau.
Tác Dụng Cốt Lõi Của Dầm Bắt Ray Đối Với Thang Máy
Dầm bắt ray đóng vai trò cốt lõi trong việc đảm bảo sự ổn định và thẳng hàng cho toàn bộ hệ thống ray dẫn hướng của thang máy. Chúng hoạt động như những điểm neo vững chắc, giữ cho các đoạn ray luôn thẳng đứng, song song và cách đều nhau, loại bỏ nguy cơ ray bị cong vênh hoặc sai lệch trong quá trình lắp đặt và vận hành. Sự thẳng hàng này là yếu tố tiên quyết để cabin và đối trọng di chuyển mượt mà, không gặp phải các rung lắc, va đập hay tiếng ồn không mong muốn.
Quan trọng hơn, dầm bắt ray có chức năng chịu tải và phân bổ lực hiệu quả. Khi thang máy hoạt động, trọng lượng của cabin, hành khách và đối trọng sẽ được truyền xuống hệ thống ray. Dầm bắt ray, cùng với các điểm kết nối với kết cấu thang máy, giúp tiếp nhận và phân tán lực này một cách đồng đều, tránh tập trung tải trọng vào một điểm duy nhất. Điều này không chỉ đảm bảo cabin và đối trọng di chuyển an toàn mà còn góp phần kéo dài tuổi thọ của các bộ phận khác trong hệ thống như guốc trượt, dây cáp và ray dẫn hướng.
Việc kết nối ray chắc chắn thông qua các dầm bắt ray là yếu tố sống còn đối với tuổi thọ và an toàn của thang máy. Một hệ thống ray được lắp đặt kém chất lượng, với các dầm bắt ray lỏng lẻo hoặc không đủ vững chắc, có thể dẫn đến nhiều vấn đề nghiêm trọng như rung lắc quá mức, kẹt cabin, hư hỏng ray, hoặc thậm chí là tai nạn. Ngược lại, việc sử dụng dầm bắt ray chất lượng cao, được lắp đặt đúng kỹ thuật sẽ tạo nên một nền tảng vận hành ổn định, giảm thiểu hao mòn và nguy cơ sự cố, từ đó nâng cao độ tin cậy và tuổi thọ tổng thể của thang máy.
Có thể bạn quan tâm: Thang Máy Vách Kính: Cấu Tạo, Ưu Nhược Điểm & Báo Giá Thi Công Mới Nhất
Quy Trình Lắp Đặt Dầm Bắt Ray Chuẩn Kỹ Thuật
Quy trình lắp đặt dầm bắt ray thang máy đòi hỏi sự chính xác và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật để đảm bảo an toàn và hiệu suất hoạt động. Các bước cơ bản bao gồm: xác định vị trí lắp đặt dựa trên bản vẽ thiết kế, tiến hành định vị dầm bắt ray vào đúng tọa độ đã chỉ định, căn chỉnh để đảm bảo độ thẳng và vuông góc tuyệt đối, và cuối cùng là cố định dầm vào kết cấu hố thang một cách chắc chắn. Sai sót trong bất kỳ bước nào đều có thể ảnh hưởng nghiêm trọng đến toàn bộ hệ thống thang máy.
Việc tuân thủ bản vẽ kết cấu, dù là khung thép hay bê tông, là cực kỳ quan trọng để đặt đúng vị trí các lỗ bắt ray hoặc tai hàn của dầm. Các điểm neo, bu lông chờ hoặc các vị trí hàn trên kết cấu thang máy phải được xác định chính xác theo thiết kế để đảm bảo dầm bắt ray được lắp đặt ở đúng độ cao và vị trí tương đối so với các dầm khác. Điều này đảm bảo rằng khi các thanh ray được ghép nối, chúng sẽ tạo thành một đường dẫn thẳng và đồng nhất từ tầng dưới cùng lên tầng trên cùng của tòa nhà.
Các phương pháp kết nối ray thông dụng khi lắp đặt dầm bắt ray bao gồm việc sử dụng các bộ bass (bản mã) với nhiều lỗ bắt bu lông, thường là bass 8 lỗ hoặc 4 lỗ, để cố định dầm vào ray. Một số loại ray và dầm bắt ray hiện đại còn cho phép lắp đặt mà không cần hàn, giảm thiểu thời gian thi công và yêu cầu về kỹ năng hàn. Tuy nhiên, phương pháp này đòi hỏi các phụ kiện kết nối chuyên dụng và độ chính xác cao trong quá trình lắp đặt. Dù sử dụng phương pháp nào, việc siết chặt bu lông theo đúng lực quy định là điều bắt buộc để đảm bảo sự ổn định lâu dài.
Yêu Cầu Về Kỹ Thuật và An Toàn Khi Lắp Đặt
Trong quá trình lắp đặt dầm bắt ray, các yếu tố kỹ thuật cần được tuân thủ chặt chẽ để đảm bảo chất lượng công trình. Độ thẳng đứng của dầm là yếu tố quan trọng nhất, sai lệch cho phép thường rất nhỏ, chỉ vài milimet trên một mét chiều cao. Độ vuông góc của dầm với mặt phẳng nền hoặc mặt phẳng ray cũng phải được kiểm tra kỹ lưỡng. Khoảng cách giữa các dầm bắt ray cần được duy trì chính xác theo tiêu chuẩn của nhà sản xuất ray và thang máy, thường được quy định rõ trong bản vẽ thiết kế, để đảm bảo ray không bị võng hoặc rung lắc quá mức dưới tải trọng.
Có thể bạn quan tâm: Cầu Thang Lên Máy Bay: Định Nghĩa, Chức Năng Và Các Loại Phổ Biến
Bên cạnh các yêu cầu kỹ thuật, các quy định về an toàn lao động trong quá trình lắp đặt dầm bắt ray là tối quan trọng. Công nhân thi công phải được trang bị đầy đủ các thiết bị bảo hộ cá nhân (PPE) như mũ bảo hiểm, găng tay, giày bảo hộ, và dây an toàn khi làm việc trên cao hoặc trong không gian hẹp. Việc sử dụng giàn giáo chắc chắn, hệ thống cảnh báo nguy hiểm và tuân thủ quy trình làm việc an toàn là bắt buộc để phòng ngừa tai nạn lao động, đảm bảo mọi người tham gia vào quá trình thi công đều được an toàn.
Các Loại Dầm Bắt Ray Phổ Biến và Lựa Chọn Phù Hợp
Các loại dầm bắt ray trên thị trường rất đa dạng, chủ yếu được phân loại dựa trên kích cỡ của ray dẫn hướng mà chúng kết nối, tải trọng dự kiến của thang máy, hoặc theo các tiêu chuẩn kỹ thuật quốc tế như tiêu chuẩn Châu Âu (EU). Các loại ray phổ biến như T70, T89, T95, T127,… sẽ tương ứng với các loại dầm bắt ray có kích thước và kết cấu khác nhau để đảm bảo sự tương thích và khả năng chịu tải. Tải trọng của thang máy (từ thang máy gia đình nhỏ đến thang máy tải hàng công nghiệp) cũng là yếu tố quyết định đến độ dày, kích thước và vật liệu của dầm bắt ray.
Để lựa chọn loại dầm bắt ray phù hợp, cần xem xét kỹ các thông số của thang máy, bao gồm loại ray dẫn hướng (mã hiệu, kích thước), tải trọng cabin, tốc độ di chuyển và môi trường lắp đặt. Thang máy gia đình với yêu cầu về sự êm ái và tải trọng nhẹ thường sử dụng ray và dầm nhỏ gọn hơn. Ngược lại, thang máy tải khách hoặc tải hàng với tải trọng lớn và tốc độ cao sẽ cần những loại dầm bắt ray chắc chắn hơn, được chế tạo từ vật liệu dày dặn và có kết cấu gia cố. Việc tham khảo ý kiến của nhà sản xuất thang máy hoặc kỹ sư kết cấu là rất quan trọng để đưa ra lựa chọn tối ưu nhất.
Phân Biệt Các Loại Bát Nối Ray (Fishplate)
Có thể bạn quan tâm: Công Ty Thang Máy Schindler Việt Nam: Thông Tin Chi Tiết Và Liên Hệ
Trong hệ thống ray dẫn hướng thang máy, dầm bắt ray đóng vai trò là bộ phận chính kết nối các đoạn ray lại với nhau, thường được bắt trực tiếp vào kết cấu hố thang. Tuy nhiên, khái niệm “bát nối ray” hoặc “fishplate” đôi khi có thể gây nhầm lẫn với các phụ kiện khác. Fishplate, theo nghĩa rộng hơn, có thể bao gồm cả các bộ phận dùng để nối hai đoạn ray lại với nhau tại điểm cuối của mỗi đoạn. Trong một số cấu hình, dầm bắt ray cũng chính là fishplate khi nó đảm nhận chức năng liên kết hai đầu ray.
Sự khác biệt chủ yếu nằm ở vai trò và phương thức lắp đặt. Dầm bắt ray thường là một khối kim loại vuông vắn hoặc chữ L, có các lỗ chờ để bắt bu lông vào ray và vào kết cấu hố thang. Fishplate (theo nghĩa hẹp hơn) có thể là một tấm kim loại mỏng hơn, được đặt ở hai bên hoặc dưới hai đầu ray để nối chúng lại với nhau. Tuy nhiên, trong ngữ cảnh lắp đặt ray thang máy hiện đại, vai trò kết nối ray và neo vào kết cấu thường được tích hợp vào một bộ phận duy nhất là dầm bắt ray (bát ray). Do đó, dầm bắt ray là thuật ngữ bao quát và chính xác nhất cho bộ phận này.
Dịch Vụ Gia Công Dầm Bắt Ray Theo Bản Vẽ
Nhu cầu về dầm bắt ray không phải lúc nào cũng có sẵn các sản phẩm tiêu chuẩn phù hợp với mọi công trình, đặc biệt là đối với các dự án có thiết kế kết cấu hoặc yêu cầu kỹ thuật đặc thù. Chính vì vậy, dịch vụ gia công dầm bắt ray theo bản vẽ kết cấu cụ thể ngày càng trở nên phổ biến. Các đơn vị chuyên gia công cơ khí sẽ tiếp nhận bản vẽ chi tiết từ khách hàng, bao gồm kích thước, độ dày vật liệu, vị trí lỗ bắt bu lông, các chi tiết hàn (nếu có) và yêu cầu về loại vật liệu.
Dựa trên bản vẽ này, quy trình sản xuất sẽ được tiến hành một cách cẩn thận, từ khâu cắt, khoan, đột lỗ, uốn (nếu cần) cho đến gia công các bề mặt. Việc gia công theo bản vẽ đảm bảo rằng dầm bắt ray sẽ khớp hoàn toàn với thiết kế kết cấu của hố thang và hệ thống ray, mang lại sự tối ưu về hiệu suất và độ an toàn. Điều này đặc biệt hữu ích cho các công trình cải tạo, thang máy đặc biệt hoặc khi sử dụng các loại ray không phổ biến trên thị trường.
Lưu Ý Khi Bảo Trì và Kiểm Tra Dầm Bắt Ray
Việc bảo trì và kiểm tra định kỳ tình trạng của dầm bắt ray là một yếu tố quan trọng để đảm bảo thang máy hoạt động an toàn và bền bỉ. Dầm bắt ray, dù được làm từ vật liệu chắc chắn, vẫn có thể bị ảnh hưởng bởi các yếu tố như ăn mòn, mỏi vật liệu do tải trọng lặp đi lặp lại, hoặc do các tác động từ môi trường lắp đặt (độ ẩm, hóa chất). Do đó, các kỹ thuật viên bảo trì cần thực hiện kiểm tra trực quan các dầm bắt ray ít nhất mỗi 6 tháng một lần.
Các hạng mục kiểm tra bao gồm: tình trạng bề mặt (có dấu hiệu gỉ sét, nứt, biến dạng không?), độ chắc chắn của các mối kết nối bu lông (có bị lỏng không?), và sự ổn định của dầm so với kết cấu hố thang. Phát hiện sớm các dấu hiệu hư hỏng hoặc lỏng lẻo cho phép khắc phục kịp thời, ngăn ngừa các vấn đề nghiêm trọng có thể phát sinh, như rung lắc, tiếng ồn bất thường, hoặc nguy cơ mất an toàn khi vận hành thang máy.
Ảnh Hưởng của Dầm Bắt Ray Đến Hành Trình Di Chuyển Của Thang Máy
Chất lượng của dầm bắt ray tác động trực tiếp đến sự êm ái, ổn định và tiếng ồn trong quá trình thang máy hoạt động. Một hệ thống dầm bắt ray được thiết kế và lắp đặt chính xác sẽ tạo ra một đường dẫn ray liền mạch, giảm thiểu tối đa ma sát và rung động. Khi cabin di chuyển, guốc trượt sẽ lướt nhẹ nhàng trên bề mặt ray, mà không gặp phải các điểm gồ ghề hay sai lệch. Điều này mang lại trải nghiệm di chuyển êm ái, gần như không có tiếng ồn cho người sử dụng.
Ngược lại, nếu dầm bắt ray bị cong vênh, lỏng lẻo hoặc khoảng cách giữa chúng không đều, guốc trượt sẽ va chạm mạnh với ray, gây ra tiếng ồn khó chịu và rung lắc cho cabin. Lâu dài, điều này không chỉ làm giảm sự thoải mái mà còn làm tăng tốc độ hao mòn của các bộ phận liên quan như guốc trượt, ray, và thậm chí ảnh hưởng đến hệ thống điều khiển. Do đó, việc đầu tư vào dầm bắt ray chất lượng cao và quy trình lắp đặt chuẩn xác là yếu tố then chốt để đảm bảo hành trình di chuyển của thang máy luôn ổn định, an toàn và êm ái.
