Dầm thang máy, hay còn gọi là dầm phụ thang máy, đóng vai trò then chốt trong việc đảm bảo an toàn và sự ổn định cho toàn bộ hệ thống thang máy. Đây là cấu kiện chịu lực chính, có nhiệm vụ phân tán tải trọng từ cabin, đối trọng và ray dẫn hướng xuống các bộ phận chịu lực của tòa nhà, giúp giếng thang hoạt động bền bỉ và an toàn. Hiểu rõ về kích thước, cấu tạo và vai trò của dầm thang máy là điều cần thiết cho mọi công trình lắp đặt thang máy.
Trong bài viết này, chúng ta sẽ đi sâu vào tìm hiểu định nghĩa, cấu tạo, tầm quan trọng của dầm thang máy. Đồng thời, khám phá các kích thước tiêu chuẩn, những yếu tố ảnh hưởng đến việc lựa chọn dầm phù hợp, quy trình thi công cùng những lưu ý quan trọng, cũng như vai trò của dầm trong các loại kết cấu giếng thang khác nhau.
Dầm phụ thang máy là gì và có vai trò gì?
Dầm phụ thang máy là một bộ phận kết cấu chịu lực quan trọng, thường được làm bằng thép hoặc bê tông cốt thép, có chức năng tiếp nhận và phân tán các tải trọng tĩnh và động từ hệ thống thang máy, bao gồm tải trọng của cabin, đối trọng, ray dẫn hướng, hệ thống truyền động, và các tác động khi thang máy vận hành. Vai trò chính của dầm phụ là đảm bảo sự ổn định, an toàn và tạo nên một kết cấu vững chắc cho toàn bộ giếng thang, ngăn ngừa biến dạng hay hư hỏng do tải trọng quá tải hoặc rung động.
Chức năng cốt lõi của dầm phụ thang máy là làm “bệ đỡ” vững chắc, giúp toàn bộ hệ thống thang máy bám trụ an toàn trong lòng giếng. Nó chịu trách nhiệm chịu lực từ các ray dẫn hướng, nơi cabin và đối trọng di chuyển, đồng thời phân tán lực này một cách hiệu quả xuống nền móng hoặc khung chịu lực của công trình. Sự vững chãi của dầm phụ là yếu tố tiên quyết để đảm bảo thang máy vận hành êm ái, không rung lắc và kéo dài tuổi thọ của thiết bị.
Cấu tạo và vật liệu thường dùng cho dầm phụ thang máy
Có thể bạn quan tâm: Sao Chép Thẻ Từ Thang Máy: Hướng Dẫn Chi Tiết & Dịch Vụ Tận Nơi
Cấu tạo của dầm phụ thang máy thường bao gồm một khối bê tông cốt thép hoặc một hệ thống dầm thép hình được thiết kế đặc biệt. Các bộ phận chính bao gồm phần bê tông bao bọc cốt thép (nếu là dầm bê tông cốt thép), hoặc các thanh thép hình (I, H, U) được hàn hoặc bu lông kết nối với nhau (nếu là dầm thép). Phần bê tông có nhiệm vụ bảo vệ cốt thép khỏi ăn mòn và gia tăng khả năng chịu lực, trong khi cốt thép chịu trách nhiệm chính cho khả năng chịu kéo và uốn.
Các loại vật liệu tiêu chuẩn cho dầm phụ thang máy bao gồm bê tông mác cao (ví dụ: M250-M350 trở lên) để đảm bảo cường độ chịu nén tốt, và thép xây dựng cường độ cao (ví dụ: thép thanh SD250, SD350) với đường kính và khoảng cách cốt thép được tính toán cẩn thận theo tiêu chuẩn kỹ thuật xây dựng, đảm bảo khả năng chịu lực theo yêu cầu thiết kế. Đối với dầm thép, vật liệu thường là thép kết cấu theo các tiêu chuẩn quốc tế như ASTM hoặc EN.
Tại sao dầm phụ lại quan trọng đối với thang máy?
Tầm quan trọng của dầm phụ thang máy nằm ở khả năng hỗ trợ trực tiếp và chịu tải cho các bộ phận vận hành chính của thang máy. Cụ thể, dầm phụ là nơi neo giữ, lắp đặt các ray dẫn hướng, đảm bảo cabin và đối trọng di chuyển thẳng đứng, không bị lệch hay rung lắc. Nếu dầm phụ không đủ cứng vững, các ray dẫn hướng sẽ bị biến dạng, dẫn đến tiếng ồn lớn, rung động mạnh, làm giảm hiệu suất hoạt động và có thể gây hư hỏng cho hệ thống dẫn hướng, cabin, thậm chí là động cơ.
Sự vững chắc và chính xác của dầm phụ ảnh hưởng trực tiếp đến hiệu suất hoạt động và tuổi thọ của thang máy. Một dầm phụ được thiết kế và thi công đúng tiêu chuẩn sẽ giúp giảm thiểu hao mòn cho các bộ phận chuyển động, vận hành êm ái, tiết kiệm năng lượng và hạn chế tối đa các sự cố kỹ thuật. Ngược lại, dầm phụ yếu kém có thể dẫn đến tình trạng hư hỏng liên tục, chi phí sửa chữa tốn kém và tiềm ẩn nguy cơ mất an toàn nghiêm trọng cho người sử dụng.
Kích thước tiêu chuẩn và các yếu tố ảnh hưởng đến việc chọn dầm thang máy
Có thể bạn quan tâm: Bảng Gọi Tầng Thang Máy: Cấu Tạo, Chức Năng Và Phân Loại Chi Tiết

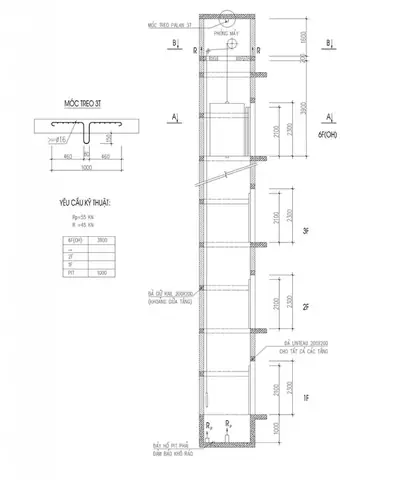

Kích thước của dầm phụ thang máy không có một con số cố định duy nhất mà phụ thuộc vào nhiều yếu tố kỹ thuật và yêu cầu cụ thể của công trình. Tuy nhiên, dựa trên các nguồn thông tin và kinh nghiệm thực tế, kích thước phổ biến cho dầm thang máy gia đình có thể dao động, ví dụ như tiết diện vuông 200x200mm, hoặc chữ nhật với các kích thước tương đương tùy thuộc vào tải trọng và cấu trúc.
Các yếu tố cần cân nhắc khi xác định kích thước dầm thang máy bao gồm tải trọng dự kiến của thang máy (ví dụ: 300kg, 450kg, 1000kg), loại hình thang máy (thang máy gia đình, thang máy tải khách, thang máy tải hàng, thang máy bệnh viện), cấu trúc tổng thể của tòa nhà (khung thép, bê tông cốt thép, tải trọng nền móng), và các tiêu chuẩn an toàn xây dựng hiện hành.
Tiêu chuẩn kích thước dầm chịu lực cho thang máy gia đình

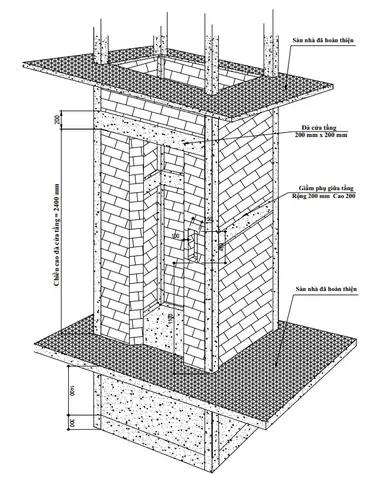

Đối với thang máy gia đình, yêu cầu về tải trọng thường không quá lớn, do đó kích thước dầm phụ cũng được thiết kế phù hợp để đảm bảo an toàn mà không gây lãng phí vật liệu. Ví dụ, tiết diện 200x200mm hoặc tương đương có thể được sử dụng, với cường độ bê tông đạt tiêu chuẩn và hệ thống cốt thép được bố trí hợp lý. Các yêu cầu về cốt thép thường bao gồm đường kính thanh thép và số lượng thanh theo cả phương dọc và phương ngang, đảm bảo khả năng chịu uốn và chịu cắt. Độ dày bê tông bao che cốt thép cũng cần tuân thủ các quy định để bảo vệ thép và gia tăng độ bền cho dầm.
Kích thước dầm thang máy cho các loại tải trọng lớn hơn
Khi lắp đặt thang máy có tải trọng cao hơn, như thang máy tải khách thương mại, thang máy tải hàng hoặc thang máy công nghiệp, yêu cầu về kích thước và cường độ của dầm phụ sẽ tăng lên đáng kể. Sự khác biệt này xuất phát từ việc tải trọng tác động lên dầm lớn hơn nhiều, đòi hỏi kết cấu dầm phải chịu được lực lớn hơn và phân tán hiệu quả hơn. Các yếu tố kỹ thuật bổ sung cần lưu ý cho dầm trong trường hợp này bao gồm việc sử dụng bê tông mác cao hơn, tăng đường kính và mật độ cốt thép, hoặc thậm chí sử dụng kết cấu dầm thép chịu lực chuyên dụng với các thanh thép hình có tiết diện lớn hơn và liên kết hàn chắc chắn.
Có thể bạn quan tâm: Khám Phá Ý Tưởng Thiết Kế Background Thang Máy Độc Đáo Và Ấn Tượng
Quy trình thi công và những lưu ý quan trọng khi làm dầm thang máy
Quy trình thi công dầm phụ thang máy đòi hỏi sự chính xác và tuân thủ nghiêm ngặt các bước kỹ thuật để đảm bảo chất lượng và an toàn. Các bước cơ bản bao gồm: chuẩn bị mặt bằng, gia công và lắp đặt cốt thép theo đúng bản vẽ thiết kế, dựng cốp pha (khuôn) bao quanh vị trí dầm, đổ bê tông với cường độ và cấp phối phù hợp, và cuối cùng là bảo dưỡng bê tông trong quá trình ninh kết. Sau khi bê tông đạt cường độ cho phép, cốp pha sẽ được tháo dỡ cẩn thận.
Những sai sót thường gặp trong quá trình thi công dầm thang máy có thể bao gồm việc bố trí cốt thép sai vị trí hoặc sai số lượng, chất lượng bê tông không đạt yêu cầu, cốp pha không chắc chắn dẫn đến biến dạng trong quá trình đổ bê tông, hoặc quên thực hiện công tác bảo dưỡng bê tông. Để phòng tránh những sai sót này, việc giám sát chặt chẽ bởi kỹ sư có chuyên môn, kiểm tra kỹ lưỡng vật liệu đầu vào và tuân thủ đúng quy trình là vô cùng cần thiết.
Các biện pháp thi công đảm bảo độ chính xác và an toàn
Để đảm bảo độ chính xác và an toàn, quy trình thi công dầm thang máy cần bao gồm các biện pháp kiểm tra nghiêm ngặt. Trước khi đổ bê tông, việc giám sát và kiểm tra cốt thép, đảm bảo đúng đường kính, khoảng cách và vị trí neo nối theo bản vẽ là bắt buộc. Cốp pha cũng cần được kiểm tra độ kín, độ phẳng và khả năng chịu lực. Trong quá trình đổ bê tông, cần sử dụng máy đầm rung để bê tông lấp đầy các khe hở và loại bỏ bọt khí, đảm bảo bê tông đặc chắc. Quan trọng hơn, phải luôn đảm bảo cao độ và vị trí của dầm chính xác theo bản vẽ thiết kế, vì sai lệch nhỏ cũng có thể ảnh hưởng lớn đến toàn bộ hệ thống thang máy sau này.
Lưu ý về dầm trong mối liên hệ với hố pit và sàn phòng máy
Có thể bạn quan tâm: Đứt Cáp Thang Máy: Nguyên Nhân, Hậu Quả Và Cách Xử Lý An Toàn

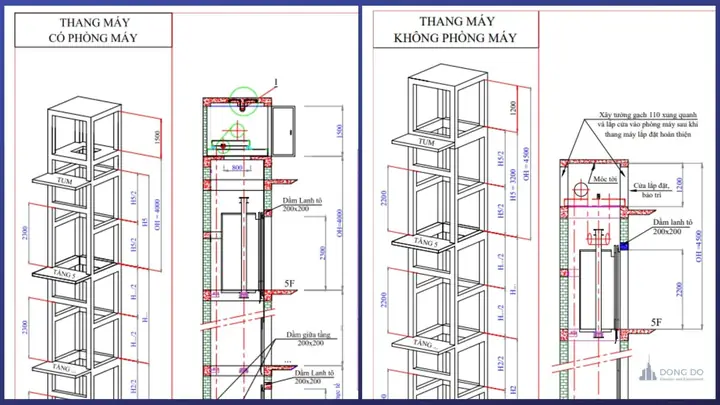

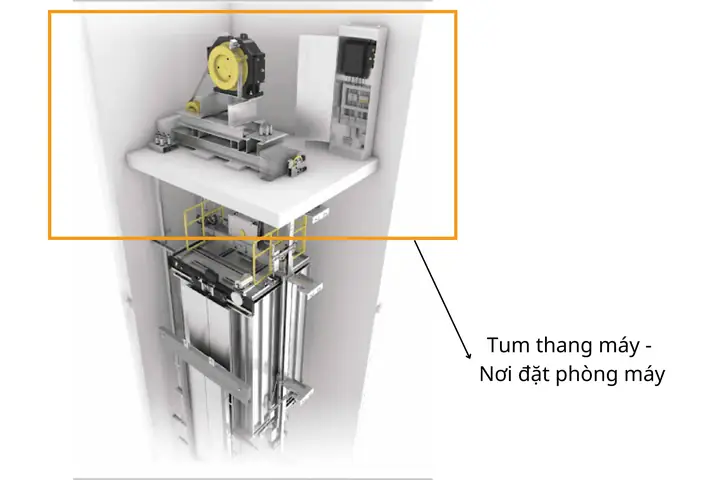

Dầm phụ thang máy có mối liên hệ mật thiết với hố pit (phần hầm phía dưới đáy giếng thang) và sàn phòng máy (nơi đặt máy kéo thang máy, nếu có). Dầm phụ phía dưới cùng thường nằm ở cao độ cao hơn đáy hố pit một khoảng nhất định, để tạo không gian cho hố pit. Chiều sâu của hố pit và độ dày của sàn phòng máy ảnh hưởng trực tiếp đến cách dầm thang máy được neo giữ và chịu lực. Ví dụ, sàn phòng máy cần có đủ độ dày và cốt thép để chịu được tải trọng của máy kéo và các thiết bị khác, đồng thời phải liên kết vững chắc với hệ thống dầm thang máy. Các tiêu chuẩn về độ sâu hố pit (ví dụ: theo quy định PCCC, an toàn vận hành) và độ dày sàn phòng máy phải được tuân thủ nghiêm ngặt để đảm bảo cấu trúc dầm thang máy được đặt trên nền móng vững chắc và hoạt động an toàn.
Các loại kết cấu giếng thang máy và vai trò của dầm trong từng loại
Giếng thang máy có thể được xây dựng với nhiều loại kết cấu khác nhau, phổ biến nhất là khung thép và khung bê tông cốt thép. Trong mỗi loại kết cấu này, dầm thang máy đóng vai trò quan trọng trong việc tạo nên sự vững chắc và khả năng chịu lực cho toàn bộ giếng thang. Dầm thang máy sẽ liên kết trực tiếp hoặc gián tiếp với các thành phần chịu lực chính của kết cấu giếng thang để truyền tải trọng xuống nền móng.
Vai trò của dầm thép trong kết cấu khung thép thang máy
Trong các kết cấu giếng thang sử dụng khung thép, dầm thép đóng vai trò là các thanh chịu lực chính. Các thanh dầm thép dọc (trụ) và dầm thép ngang (xà) được hàn hoặc bu lông kết nối với nhau tạo thành một khung không gian vững chắc. Dầm phụ thang máy, trong trường hợp này, thường là các thanh thép hình có tiết diện lớn hơn, được tích hợp vào khung chính hoặc lắp đặt riêng biệt, chịu trách nhiệm neo giữ ray dẫn hướng và truyền tải trọng xuống khung thép chung của giếng thang. Sự liên kết chắc chắn giữa các dầm thép này đảm bảo tính toàn vẹn và khả năng chịu tải của toàn bộ hệ thống.
Liên kết của dầm thang máy với cấu trúc chịu lực của tòa nhà
Dầm thang máy không tồn tại độc lập mà cần được liên kết chặt chẽ với cấu trúc chịu lực tổng thể của tòa nhà. Cách thức liên kết này phụ thuộc vào loại hình kết cấu của công trình. Trong các tòa nhà bê tông cốt thép, dầm thang máy thường được neo vào các cột, dầm hoặc sàn bê tông thông qua các bản mã thép, bulông neo hoặc liên kết trực tiếp khi đổ bê tông. Đối với các tòa nhà khung thép, dầm thang máy sẽ được liên kết với hệ khung thép chính của tòa nhà. Việc neo giữ này đảm bảo dầm thang máy có thể truyền tải trọng một cách an toàn và hiệu quả xuống hệ thống móng, cột, dầm chịu lực chính của công trình.

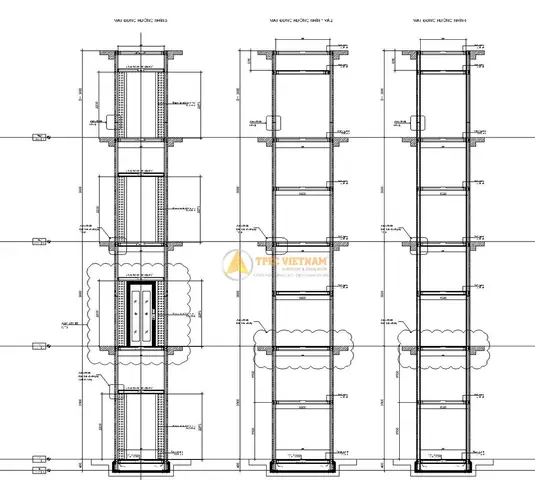

Tầm quan trọng của bản vẽ kỹ thuật trong việc xác định dầm thang máy
Bản vẽ kỹ thuật là tài liệu tối quan trọng, cung cấp đầy đủ thông tin chi tiết để xác định chính xác dầm thang máy. Nó bao gồm các thông số kỹ thuật như kích thước (chiều dài, chiều rộng, chiều cao), vật liệu sử dụng (loại bê tông, mác thép, loại thép hình), vị trí lắp đặt, cao độ, phương pháp neo giữ, và các yêu cầu về cường độ chịu lực. Đối với thang máy gia đình hoặc công nghiệp, việc đọc và hiểu rõ các thông số này trên bản vẽ là nền tảng để đảm bảo việc thi công dầm đúng kỹ thuật, an toàn và đáp ứng mọi yêu cầu về vận hành.
Những điều cần biết khi lắp đặt thang máy gia đình và các bộ phận liên quan
Khi tiến hành lắp đặt thang máy gia đình, bên cạnh việc lựa chọn cabin, máy kéo, và hệ thống điều khiển, việc quan tâm đến các bộ phận liên quan đến kết cấu là vô cùng cần thiết. Dầm thang máy là một trong những bộ phận quan trọng nhất, quyết định sự ổn định và an toàn của toàn bộ hệ thống. Một cẩm nang lắp đặt thang máy gia đình toàn diện cần bao gồm kiến thức về cách xác định vị trí, kích thước và thi công dầm phụ sao cho phù hợp với tải trọng, cấu trúc nhà, đảm bảo tuân thủ các tiêu chuẩn an toàn và quy định của pháp luật. Sự chú trọng đến dầm và các bộ phận kết cấu liên quan sẽ mang lại một hệ thống thang máy hoạt động bền bỉ, an toàn và hiệu quả.
