Đối trọng thang máy là một bộ phận kỹ thuật then chốt, đóng vai trò quan trọng trong việc đảm bảo hoạt động an toàn, hiệu quả và tiết kiệm năng lượng cho hệ thống thang máy cáp kéo. Hiểu rõ khái niệm, cấu tạo và nguyên lý hoạt động của đối trọng sẽ giúp chúng ta đánh giá đúng tầm quan trọng của bộ phận này trong mỗi chuyến đi.
Bài viết này sẽ đi sâu vào định nghĩa, cấu tạo chi tiết, nguyên lý vận hành dựa trên sự cân bằng khối lượng, cùng với vai trò không thể thiếu của đối trọng trong việc đảm bảo an toàn, tối ưu hiệu suất và kéo dài tuổi thọ cho thang máy. Ngoài ra, chúng ta cũng sẽ tìm hiểu thêm về các yếu tố kỹ thuật quan trọng trong quá trình tính toán, lắp đặt và bảo trì đối trọng thang máy.
Đối Trọng Thang Máy Là Gì?
Đối trọng thang máy là một khối vật liệu có trọng lượng đáng kể, hoạt động như một phần không thể thiếu trong cơ chế cân bằng của thang máy cáp kéo, giúp giảm tải cho động cơ và đảm bảo sự ổn định trong quá trình di chuyển.
Khái niệm cơ bản về đối trọng thang máy
Đối trọng thang máy về cơ bản là một khối vật liệu nặng, thường được làm từ gang, bê tông hoặc thép, được nối với cabin thang máy thông qua hệ thống cáp kéo. Bộ phận này được lắp đặt trong hố thang, phía đối diện với cabin và di chuyển theo chiều ngược lại với cabin. Mục đích chính của nó là tạo ra một lực đối kháng, cân bằng một phần hoặc toàn bộ trọng lượng của cabin cùng với tải trọng bên trong.
Có thể bạn quan tâm: Đánh Giá Thang Máy Thủy Lực: Ưu Nhược Điểm, Nguyên Lý & Lưu Ý Chọn Mua
Bản chất của đối trọng trong hệ thống thang máy
Bản chất cốt lõi của đối trọng là khả năng cân bằng khối lượng, giúp giảm thiểu đáng kể công suất cần thiết từ động cơ thang máy. Khi cabin di chuyển lên, đối trọng sẽ di chuyển xuống, và ngược lại. Sự cân bằng này cho phép động cơ chỉ phải bù đắp cho sự chênh lệch trọng lượng giữa cabin (khi có tải) và đối trọng. Điều này không chỉ giúp tiết kiệm năng lượng tiêu thụ mà còn giảm áp lực lên các bộ phận cơ khí khác, từ đó kéo dài tuổi thọ hoạt động của toàn bộ hệ thống thang máy.
Cấu Tạo và Nguyên Lý Hoạt Động Của Đối Trọng Thang Máy
Cấu tạo của đối trọng thang máy bao gồm khung kim loại chắc chắn để chứa các khối vật liệu nặng và hệ thống ray dẫn hướng để đảm bảo di chuyển trơn tru theo nguyên lý cân bằng trọng lượng.

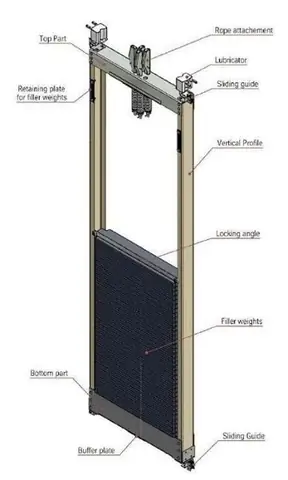

Các bộ phận chính tạo nên đối trọng
Một hệ thống đối trọng thang máy thường bao gồm các thành phần chính sau:
Khung đối trọng: Đây là bộ khung kim loại, thường làm bằng thép, có chức năng chính là giữ chặt và định vị các khối vật liệu đối trọng. Khung được thiết kế để chịu được lực căng và rung động trong quá trình hoạt động.
Khối lượng đối trọng: Là phần tạo nên trọng lượng chính của bộ phận. Các khối vật liệu này thường là các tấm gang đúc, khối bê tông cốt thép hoặc các thanh thép được xếp chồng lên nhau. Tùy thuộc vào tải trọng và thiết kế của thang máy, các khối này có thể được điều chỉnh về số lượng và trọng lượng để đạt được sự cân bằng tối ưu.
Hệ thống ray dẫn hướng và bánh xe: Đối trọng được gắn với các bánh xe (thường là bánh xe con lăn hoặc bánh xe dẫn hướng) di chuyển dọc theo hai thanh ray dẫn hướng song song được lắp đặt cố định trong hố thang. Hệ thống này đảm bảo đối trọng di chuyển thẳng và ổn định theo đúng hành trình của cabin, đồng thời giảm thiểu tiếng ồn và rung lắc.
Có thể bạn quan tâm: Đá Ốp Thang Máy Gia Đình: Chọn Loại Nào Đẹp, Bền Và Báo Giá Mới Nhất 2026
Nguyên lý cân bằng trọng lượng được vận hành
Nguyên lý hoạt động của đối trọng thang máy dựa trên cơ chế cân bằng lực kéo/thả của cáp và sự đối xứng về khối lượng. Hệ thống cáp kéo nối động cơ, cabin và đối trọng với nhau. Khi động cơ quay, nó sẽ kéo một đầu cáp để nâng cabin lên hoặc hạ xuống. Trong trường hợp này, đối trọng sẽ di chuyển theo chiều ngược lại do trọng lượng của nó.
Cụ thể, khi cabin di chuyển lên, đối trọng sẽ hạ xuống, và ngược lại. Lực kéo của động cơ sẽ được phân chia để thắng lực hấp dẫn tác động lên cabin (bao gồm trọng lượng cabin và tải trọng bên trong) và lực hấp dẫn tác động lên đối trọng. Khi trọng lượng của đối trọng được tính toán sao cho gần bằng trọng lượng trung bình của cabin cộng với tải trọng dự kiến, thì lực mà động cơ cần tạo ra để di chuyển cabin sẽ giảm đi đáng kể. Điều này duy trì sự ổn định, giúp cabin không bị rung lắc mạnh và vận hành êm ái hơn.
Vai Trò Quan Trọng Của Đối Trọng Thang Máy
Đối trọng là yếu tố then chốt đảm bảo an toàn vận hành, tối ưu hiệu suất năng lượng và giảm thiểu hao mòn cho các bộ phận khác, làm cho thang máy trở nên an toàn, bền bỉ và tiết kiệm chi phí.
Đảm bảo an toàn vận hành
Có thể bạn quan tâm: 25+ Mẫu Đá Ốp Cầu Thang Máy Đẹp, Sang Trọng & Xu Hướng Mới Nhất
Một trong những vai trò quan trọng nhất của đối trọng là nâng cao mức độ an toàn cho hệ thống thang máy. Trong trường hợp mất điện đột ngột hoặc khi có sự cố kỹ thuật dẫn đến đứt cáp chính, đối trọng sẽ không còn được điều khiển bởi động cơ. Tuy nhiên, do trọng lượng của nó, đối trọng sẽ tiếp tục di chuyển xuống dưới tác động của trọng lực, đồng thời kéo theo cabin (nếu cáp còn nối) hoặc giữ cho cabin không bị rơi tự do hoàn toàn nếu hệ thống phanh khẩn cấp (thắng cơ) hoạt động. Các hệ thống thắng khẩn cấp của thang máy thường được thiết kế để kích hoạt trong những tình huống bất thường như vậy, sử dụng lực ép của các má phanh vào ray dẫn hướng để giữ chặt cabin hoặc đối trọng, ngăn chặn tai nạn.
Tối ưu hiệu suất và tiết kiệm năng lượng
Nhờ khả năng cân bằng tải trọng, đối trọng giúp giảm đáng kể công suất yêu cầu từ động cơ thang máy. Thay vì phải nâng toàn bộ trọng lượng của cabin cộng với tải trọng người dùng hoặc hàng hóa, động cơ chỉ cần cung cấp một lực nhỏ hơn để bù đắp cho sự chênh lệch trọng lượng. Ví dụ, nếu cabin có tải trọng trung bình là 1000kg và đối trọng có trọng lượng 800kg, động cơ chỉ cần cung cấp năng lượng để nâng hoặc hạ phần chênh lệch 200kg. Điều này dẫn đến việc tiêu thụ điện năng thấp hơn, giảm chi phí vận hành và góp phần bảo vệ môi trường.
Giảm thiểu hao mòn cho các bộ phận khác
Việc giảm tải cho động cơ đồng nghĩa với việc giảm áp lực lên toàn bộ hệ thống truyền động, bao gồm cả cáp kéo, ray dẫn hướng và các bộ phận cơ khí liên quan. Khi động cơ hoạt động ít cường độ hơn, các bộ phận này sẽ chịu ít lực căng và ma sát hơn, dẫn đến việc giảm thiểu hao mòn và kéo dài tuổi thọ. Ray dẫn hướng ít bị tác động lực mạnh, cáp kéo ít bị kéo căng quá mức, và động cơ cũng hoạt động trong điều kiện tải nhẹ hơn, tất cả đều góp phần vào sự bền bỉ và tin cậy của thang máy theo thời gian.
Có thể bạn quan tâm: Hướng Dẫn Lập Trình Điều Khiển Thang Máy Bằng Plc: Từ Nguyên Lý Đến Thực Tiễn
Các Yếu Tố Cần Lưu Ý Khi Tính Toán và Lắp Đặt Đối Trọng
Việc tính toán và lắp đặt đối trọng thang máy là một quy trình kỹ thuật đòi hỏi sự chính xác cao, tuân thủ các tiêu chuẩn an toàn nghiêm ngặt và thực hiện bảo trì định kỳ để đảm bảo hiệu suất và độ bền.
Cách tính toán khối lượng đối trọng chính xác
Việc xác định khối lượng đối trọng chính xác là yếu tố then chốt để đảm bảo thang máy hoạt động an toàn và hiệu quả. Theo quy định chung, khối lượng của đối trọng thường dao động từ 40% đến 50% tổng tải trọng định mức của thang máy (bao gồm trọng lượng cabin và tải trọng tối đa cho phép). Công thức tính toán cơ bản thường dựa trên trọng lượng của cabin cộng với một phần tải trọng định mức. Ví dụ, nếu một thang máy có tải trọng định mức là 1000kg, bao gồm cabin nặng 400kg, thì khối lượng đối trọng có thể được tính khoảng 400kg (trọng lượng cabin) + (1000kg – 400kg) 0.4 = 640kg. Các yếu tố khác như tốc độ thang máy, loại động cơ, hệ số an toàn và tiêu chuẩn quốc gia cũng sẽ ảnh hưởng đến việc tính toán cuối cùng.
Tiêu chuẩn an toàn liên quan đến đối trọng thang máy
Các tiêu chuẩn an toàn quốc tế và quốc gia đóng vai trò quan trọng trong việc quy định về thiết kế, lắp đặt và vận hành đối trọng thang máy. Các tiêu chuẩn này thường bao gồm các yêu cầu về vật liệu sử dụng, khả năng chịu lực của khung và cáp, hệ thống ray dẫn hướng, cũng như các cơ chế an toàn như thắng khẩn cấp. Ví dụ, các tiêu chuẩn như EN 81 (Châu Âu) hoặc ASME A17 (Bắc Mỹ) đều có những quy định chi tiết về đối trọng. Việc tuân thủ các tiêu chuẩn này không chỉ đảm bảo an toàn cho người sử dụng mà còn là yêu cầu bắt buộc để thang máy được cấp phép hoạt động. Các quy trình kiểm định chất lượng nghiêm ngặt được thực hiện trong quá trình sản xuất và lắp đặt để đảm bảo mọi bộ phận đều đáp ứng các yêu cầu an toàn.
So sánh thang máy có đối trọng và thang máy không đối trọng
Sự khác biệt cơ bản giữa thang máy có đối trọng và thang máy không đối trọng nằm ở cơ chế hoạt động và hiệu quả năng lượng.
Thang máy có đối trọng (Thang máy cáp kéo): Phổ biến nhất trong các tòa nhà cao tầng. Đối trọng giúp giảm tải cho động cơ, tiết kiệm năng lượng, hoạt động êm ái và có khả năng chịu tải trọng lớn. Tuy nhiên, chúng yêu cầu không gian hố thang lớn hơn để chứa đối trọng và hệ thống ray dẫn.
Thang máy không đối trọng (Thang máy thủy lực, thang máy trục vít): Thường được sử dụng cho các ứng dụng có tải trọng nhỏ hoặc chiều cao di chuyển hạn chế. Chúng không cần không gian cho đối trọng, có thể lắp đặt ở những vị trí hẹp. Tuy nhiên, các loại thang máy này thường tiêu thụ nhiều năng lượng hơn (đặc biệt là thang máy thủy lực) và có tốc độ di chuyển chậm hơn.
Do đó, thang máy có đối trọng thường được ưu tiên cho các ứng dụng yêu cầu hiệu suất cao, an toàn và tiết kiệm năng lượng, trong khi thang máy không đối trọng phù hợp với các nhu cầu đặc thù hơn.
Tầm quan trọng của việc bảo trì và kiểm tra đối trọng định kỳ
Việc bảo trì và kiểm tra đối trọng thang máy định kỳ là vô cùng cần thiết để đảm bảo hệ thống vận hành an toàn và bền bỉ. Theo các khuyến cáo của nhà sản xuất và tiêu chuẩn an toàn, việc kiểm tra nên được thực hiện theo lịch trình cố định, có thể là hàng tháng, hàng quý hoặc hàng năm tùy thuộc vào mức độ sử dụng và loại thang máy. Các dấu hiệu cần chú ý bao gồm: tiếng ồn lạ khi di chuyển, rung lắc bất thường, các vết nứt hoặc ăn mòn trên khung đối trọng, hoặc sự lỏng lẻo của các khối vật liệu. Việc bỏ qua kiểm tra và bảo trì có thể dẫn đến các hậu quả nghiêm trọng như: hệ thống phanh không hoạt động hiệu quả khi có sự cố, tăng nguy cơ mất an toàn cho người sử dụng, hoặc các hư hỏng nặng hơn có thể phát sinh trên các bộ phận khác của thang máy, dẫn đến chi phí sửa chữa tốn kém.
