Đối trọng thang máy là một bộ phận thiết yếu, đóng vai trò then chốt trong việc cân bằng tải trọng và đảm bảo hoạt động hiệu quả, an toàn cho hầu hết các hệ thống thang máy kéo truyền thống. Hiểu rõ về đối trọng không chỉ giúp bạn nắm bắt nguyên lý hoạt động phức tạp mà còn thấy rõ tầm quan trọng không thể phủ nhận của nó trong ngành công nghiệp thang máy hiện đại.
Bài viết này sẽ đi sâu vào định nghĩa, cấu tạo chi tiết, nguyên lý hoạt động của đối trọng thang máy, từ đó làm nổi bật tầm quan trọng và các lợi ích mà nó mang lại. Chúng ta cũng sẽ khám phá các loại thang máy sử dụng đối trọng và tìm hiểu về những giải pháp thang máy không đối trọng, giúp bạn có cái nhìn toàn diện về công nghệ thang máy.
Đối Trọng Thang Máy Là Gì?
Đối trọng thang máy là một khối vật liệu nặng, được thiết kế để di chuyển dọc theo ray dẫn trong giếng thang, có nhiệm vụ cân bằng khối lượng của cabin thang máy và tải trọng mà nó đang chuyên chở. Bộ phận này có vai trò cốt lõi, giúp giảm tải cho động cơ kéo, tiết kiệm năng lượng và đảm bảo sự ổn định, an toàn cho toàn bộ hệ thống thang máy kéo.

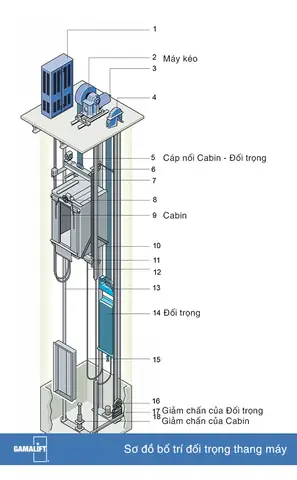

Mối quan hệ giữa đối trọng, cabin và hệ thống cáp là một cơ chế liên kết chặt chẽ, hoạt động theo nguyên lý đòn bẩy và đối xứng. Khi cabin di chuyển lên, đối trọng di chuyển xuống và ngược lại, tạo ra một lực đối kháng cân bằng, giảm thiểu công sức mà động cơ cần tạo ra.
Khái Niệm Cốt Lõi Của Đối Trọng
Để hiểu rõ hơn về đối trọng, chúng ta cần phân biệt nó với các bộ phận khác của thang máy. Đối trọng không phải là cabin, nơi chở người hoặc hàng hóa, cũng không phải là hệ thống cáp chịu lực chính, mà là một khối vật nặng riêng biệt, có chức năng hỗ trợ.
Các thành phần chính cấu tạo nên đối trọng bao gồm:
Khung đối trọng: Là bộ khung kim loại chắc chắn, thường làm bằng thép, có nhiệm vụ bao bọc và cố định các khối vật liệu. Khung này được thiết kế để lắp ghép với các bộ phận dẫn hướng, đảm bảo di chuyển trơn tru trên ray.
Các khối vật liệu đối trọng: Là những khối vật liệu có mật độ cao, được xếp chồng lên nhau bên trong khung. Chúng tạo nên khối lượng tổng thể của đối trọng.
Có thể bạn quan tâm: Top 10 Công Ty Lắp Đặt Thang Máy Uy Tín Tại Đà Nẵng & Báo Giá Mới Nhất
Đối Trọng Hoạt Động Như Thế Nào Trong Thang Máy?
Nguyên lý hoạt động cơ bản của đối trọng dựa trên quy luật cân bằng lực. Về lý thuyết, khối lượng của đối trọng thường được thiết kế bằng khối lượng của cabin cộng với một phần nhất định (thường khoảng 40-50%) của tải trọng định mức. Khi tải trọng trong cabin thay đổi, sự chênh lệch khối lượng giữa cabin và đối trọng sẽ được bù đắp bởi động cơ.
Điều này có nghĩa là, khi cabin đang di chuyển lên, đối trọng sẽ di chuyển xuống, và ngược lại. Sự di chuyển ngược chiều này giúp giảm đáng kể lực kéo mà động cơ cần tạo ra. Thay vì phải kéo toàn bộ trọng lượng của cabin cộng với tải trọng, động cơ chỉ cần làm việc để khắc phục sự chênh lệch về khối lượng còn lại, hoặc là để đưa cabin lên khi nó nhẹ hơn đối trọng, hoặc để hãm cabin lại khi nó nặng hơn đối trọng. Nhờ đó, năng lượng tiêu thụ được tiết kiệm tối đa, đồng thời giảm thiểu hao mòn cho động cơ và hệ thống truyền động.
Tầm Quan Trọng Của Đối Trọng Thang Máy Đối Với Hệ Thống
Đối trọng là bộ phận không thể thiếu trong hầu hết các loại thang máy kéo truyền thống, đặc biệt là các thang máy có phòng máy hoặc không có phòng máy nhưng vẫn sử dụng hệ thống cáp. Sự hiện diện của đối trọng mang lại nhiều lợi ích trực tiếp, góp phần vào hiệu quả hoạt động và độ tin cậy của thang máy.
Vai Trò Cân Bằng Tải Trọng
Vai trò quan trọng nhất của đối trọng là cân bằng tải trọng. Bằng cách tạo ra một lực đối trọng với cabin và tải trọng bên trong, đối trọng giúp giảm đáng kể lực mà động cơ kéo cần phải tạo ra. Điều này có nghĩa là, động cơ không cần hoạt động ở công suất tối đa để di chuyển thang máy, giúp nó hoạt động hiệu quả hơn, ít bị quá tải và kéo dài tuổi thọ.
Sự cân bằng này còn ảnh hưởng trực tiếp đến việc tiêu thụ năng lượng. Khi lực kéo cần thiết giảm đi, lượng điện năng mà động cơ sử dụng cũng giảm theo. Điều này không chỉ giúp tiết kiệm chi phí vận hành mà còn góp phần vào việc sử dụng năng lượng bền vững, đặc biệt quan trọng trong bối cảnh các tòa nhà cao tầng ngày càng có nhiều thang máy hoạt động liên tục.
Có thể bạn quan tâm: Báo Giá & Thông Số Kỹ Thuật Chi Tiết Thang Máy Chở Hàng Cập Nhật Mới Nhất
Đảm Bảo An Toàn Vận Hành
Bên cạnh việc tối ưu hóa hiệu suất, đối trọng còn đóng vai trò then chốt trong việc đảm bảo an toàn vận hành cho thang máy. Khối lượng và sự di chuyển có kiểm soát của đối trọng giúp duy trì sự ổn định của cabin trong suốt hành trình. Khi thang máy di chuyển, đối trọng luôn di chuyển theo một hướng đối lập với cabin, tạo ra một hệ thống cân bằng ổn định, ngăn ngừa rung lắc hoặc dịch chuyển đột ngột.
Trong các tình huống an toàn khẩn cấp, chẳng hạn như mất điện đột ngột, đối trọng có thể hỗ trợ hệ thống phanh hoạt động hiệu quả hơn. Khi phanh được kích hoạt, khối lượng của đối trọng sẽ giúp hãm cabin một cách nhanh chóng và an toàn hơn, giảm thiểu quãng đường rơi tự do hoặc trượt không mong muốn. Mặc dù hệ thống an toàn chính vẫn là bộ hãm cơ khí và các thiết bị giám sát khác, sự hỗ trợ từ đối trọng là một yếu tố gia tăng thêm mức độ an toàn cho người sử dụng.
Cấu Tạo Chi Tiết Của Đối Trọng Thang Máy
Đối trọng thang máy bao gồm các thành phần vật lý được thiết kế để tạo nên một khối lượng đáng kể, có khả năng di chuyển trơn tru và an toàn trong giếng thang. Cấu tạo này là kết quả của sự kết hợp giữa tính toán kỹ thuật và lựa chọn vật liệu phù hợp.
Khung Đối Trọng
Khung đối trọng là bộ phận cấu trúc chính, đóng vai trò là “bộ xương” giữ chặt và định hình các khối vật liệu tạo nên đối trọng. Thông thường, khung này được chế tạo từ thép cường độ cao, có khả năng chịu lực và chống biến dạng tốt. Thiết kế của khung thường bao gồm các thanh ngang và dọc, tạo thành một hình hộp hoặc khung chữ nhật vững chắc.
Có thể bạn quan tâm: Thang Máy Chung Cư: Tiêu Chuẩn, Kích Thước, Số Lượng Và Báo Giá Chi Tiết
Chức năng của khung không chỉ dừng lại ở việc giữ vật liệu. Nó còn tích hợp các bộ phận dẫn hướng, cho phép đối trọng di chuyển bám sát vào ray dẫn trong giếng thang một cách chính xác và ổn định. Các bánh xe hoặc con lăn gắn trên khung sẽ tiếp xúc với ray, đảm bảo đối trọng di chuyển mượt mà, giảm thiểu tiếng ồn và rung động trong quá trình vận hành.

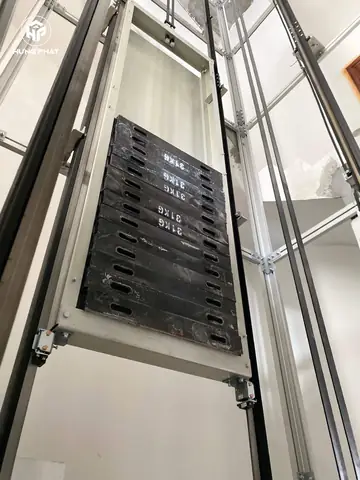

Các Khối Vật Liệu Đối Trọng
Các khối vật liệu đối trọng là thành phần tạo nên khối lượng chính của đối trọng. Việc lựa chọn vật liệu phụ thuộc vào yêu cầu về mật độ, chi phí và khả năng cung cấp. Các loại vật liệu phổ biến bao gồm:
- Gang: Là vật liệu truyền thống, có mật độ cao và chi phí hợp lý. Gang dễ đúc thành các khối có hình dạng và kích thước tiêu chuẩn, dễ dàng lắp ghép và điều chỉnh khối lượng. Tuy nhiên, gang có thể giòn và dễ vỡ nếu chịu tác động mạnh.
- Bê tông: Thường được sử dụng trong các ứng dụng hiện đại hơn. Bê tông có thể được pha trộn với các vật liệu nặng khác (như thép vụn, chì) để tăng mật độ. Ưu điểm của bê tông là chi phí thấp, dễ gia công và có khả năng chống ăn mòn tốt. Tuy nhiên, nó có thể cồng kềnh hơn so với gang hoặc thép.
- Thép: Các khối thép đặc hoặc thép phế liệu cũng có thể được sử dụng làm vật liệu đối trọng. Thép có độ bền cao, khả năng chịu va đập tốt và mật độ tương đối cao. Tuy nhiên, chi phí của thép thường cao hơn gang và bê tông.
Các khối vật liệu này được thiết kế để dễ dàng lắp ghép và điều chỉnh. Chúng có thể có các lỗ hoặc khe để cố định với khung bằng bu lông hoặc chốt, cho phép kỹ thuật viên dễ dàng thêm hoặc bớt khối lượng để điều chỉnh đối trọng theo yêu cầu kỹ thuật.
Cách Tính Toán Khối Lượng Đối Trọng
Việc tính toán khối lượng đối trọng là một bước kỹ thuật quan trọng, yêu cầu sự chính xác để đảm bảo hiệu quả và an toàn. Nguyên tắc chung là khối lượng đối trọng phải cân bằng được khối lượng của cabin và một phần đáng kể tải trọng định mức của nó.
Công thức hoặc nguyên tắc tính toán phổ biến thường dựa trên công thức sau:
Khối lượng đối trọng ≈ (Khối lượng cabin rỗng) + (Tải trọng định mức x Hệ số)
Trong đó:
Khối lượng cabin rỗng: Là trọng lượng của cabin khi không có bất kỳ tải trọng nào bên trong.
Tải trọng định mức: Là khối lượng tối đa mà thang máy được phép chở theo nhà sản xuất.
Hệ số: Thường nằm trong khoảng 40% đến 50% tải trọng định mức. Ví dụ, nếu hệ số là 0.45, thì khối lượng đối trọng sẽ bằng khối lượng cabin rỗng cộng với 45% tải trọng định mức.
Tầm quan trọng của việc tính toán chính xác nằm ở chỗ nếu đối trọng quá nhẹ, động cơ sẽ phải làm việc vất vả hơn, tiêu thụ nhiều năng lượng hơn và có thể gây quá tải. Ngược lại, nếu đối trọng quá nặng, cabin có thể bị kéo xuống không kiểm soát hoặc gây khó khăn cho hệ thống phanh khi dừng. Sự cân bằng chính xác là chìa khóa cho hoạt động êm ái, tiết kiệm năng lượng và an toàn tối đa.
Có thể bạn quan tâm: Thang Dắt Xe Máy: Hướng Dẫn Chọn Mua & Sử Dụng Hiệu Quả
Các Loại Thang Máy Sử Dụng Đối Trọng Và Thang Máy Không Đối Trọng
Sự phát triển của công nghệ thang máy đã dẫn đến sự ra đời của nhiều loại hình khác nhau, trong đó có sự phân biệt rõ rệt giữa thang máy sử dụng đối trọng và thang máy không sử dụng đối trọng.
Thang Máy Kéo Cáp Truyền Thống Với Đối Trọng
Đây là loại thang máy phổ biến nhất mà chúng ta thường thấy trong các tòa nhà dân cư, văn phòng, khách sạn. Các thang máy này sử dụng hệ thống cáp kéo, với một đầu cáp gắn vào cabin và đầu kia gắn vào đối trọng. Động cơ kéo sẽ quay puly để điều khiển sự di chuyển của cả cabin và đối trọng theo chiều ngược nhau. Các loại thang máy này bao gồm thang máy có phòng máy (máy kéo đặt trên đỉnh giếng thang) và thang máy không phòng máy (máy kéo nhỏ gọn đặt bên trong giếng thang hoặc ở trên đỉnh).
Thang Máy Không Đối Trọng: Ưu Điểm và Nhược Điểm
Thang máy không đối trọng, còn gọi là thang máy kéo bằng dây đai hoặc hệ thống truyền động trực tiếp không sử dụng đối trọng, là một giải pháp công nghệ mới hơn. Loại thang máy này sử dụng các dây đai dẹt làm từ vật liệu tổng hợp, có độ bền cao và khả năng chịu lực kéo tương đương với cáp thép nhưng nhẹ hơn.
Ưu điểm chính của thang máy không đối trọng là:
Tiết kiệm không gian hố thang: Do không có đối trọng, giếng thang có thể được thiết kế hẹp hơn, giúp tối ưu hóa không gian xây dựng.
Hiệu quả năng lượng: Các hệ thống này thường có hiệu suất năng lượng cao hơn do giảm thiểu khối lượng di chuyển.
Vận hành êm ái: Dây đai thường mang lại trải nghiệm di chuyển êm ái và ít tiếng ồn hơn.
Tuy nhiên, nhược điểm của thang máy không đối trọng bao gồm:
Chi phí ban đầu cao hơn: Công nghệ và vật liệu tiên tiến có thể làm tăng chi phí đầu tư ban đầu.
Bảo trì phức tạp hơn: Yêu cầu kỹ thuật viên có chuyên môn cao để bảo trì và sửa chữa dây đai.
Hạn chế về chiều cao và tải trọng: Một số hệ thống không đối trọng có thể gặp hạn chế về chiều cao hành trình hoặc tải trọng so với các hệ thống kéo cáp truyền thống.
So Sánh Thang Máy Có Đối Trọng Và Không Đối Trọng
Sự khác biệt chính giữa hai loại thang máy này nằm ở cấu tạo cơ bản và nguyên lý hoạt động. Thang máy có đối trọng dựa vào việc cân bằng khối lượng để giảm tải cho động cơ, trong khi thang máy không đối trọng sử dụng vật liệu truyền động nhẹ hơn và công nghệ điều khiển tiên tiến hơn để bù đắp.
Về ứng dụng, thang máy có đối trọng vẫn là lựa chọn phổ biến cho các tòa nhà có yêu cầu tải trọng lớn, chiều cao hành trình dài và ngân sách đầu tư vừa phải. Thang máy không đối trọng thường được ưu tiên cho các dự án kiến trúc hiện đại, yêu cầu tối ưu không gian, hiệu quả năng lượng cao và trải nghiệm vận hành vượt trội, đặc biệt là trong các tòa nhà cao tầng hoặc các công trình có yêu cầu đặc biệt về thiết kế.
Các Yếu Tố Cần Giám Sát Chất Lượng Đối Trọng
Mặc dù là bộ phận có tuổi thọ cao, đối trọng thang máy vẫn cần được kiểm tra và bảo trì định kỳ để đảm bảo chất lượng vận hành và an toàn. Các yếu tố cần giám sát bao gồm:
- Tình trạng khung đối trọng: Kiểm tra xem có dấu hiệu nứt, vỡ, biến dạng hoặc ăn mòn không.
- Trạng thái các khối vật liệu: Đảm bảo các khối vật liệu được cố định chắc chắn, không bị xê dịch hoặc rơi ra ngoài.
- Hoạt động của bộ dẫn hướng: Giám sát độ mòn của bánh xe hoặc con lăn, đảm bảo đối trọng di chuyển êm ái trên ray.
- Tình trạng ray dẫn: Kiểm tra ray xem có bị cong, mòn hoặc có vật cản nào gây ảnh hưởng đến chuyển động của đối trọng.
- Sự phù hợp về khối lượng: Định kỳ kiểm tra xem khối lượng đối trọng có còn phù hợp với cabin và tải trọng hiện tại hay không, đặc biệt sau khi có sự thay đổi về cấu trúc hoặc mục đích sử dụng của thang máy.
Việc tuân thủ lịch trình bảo trì và kiểm tra định kỳ bởi các chuyên gia sẽ giúp phát hiện sớm các vấn đề tiềm ẩn, ngăn ngừa sự cố và đảm bảo thang máy luôn hoạt động ở trạng thái an toàn và hiệu quả nhất.
