Encoder thang máy là một bộ phận quan trọng, đóng vai trò như “con mắt” và “bộ não” giúp hệ thống thang máy xác định chính xác vị trí, tốc độ và hướng di chuyển của cabin. Việc hiểu rõ về chức năng, cấu tạo và các loại encoder phổ biến sẽ giúp người vận hành, kỹ thuật viên hoặc chủ đầu tư thang máy đưa ra lựa chọn tối ưu và đảm bảo an toàn cho người sử dụng. Bài viết này sẽ đi sâu vào giải thích encoder thang máy là gì, nguyên lý hoạt động, các loại encoder thông dụng cùng những ứng dụng và lưu ý quan trọng khi lựa chọn, sử dụng.
Trong nội dung chính, chúng ta sẽ khám phá định nghĩa, nguyên lý hoạt động cơ bản và vai trò thiết yếu của encoder trong hệ thống thang máy hiện đại. Tiếp theo, bài viết sẽ phân loại các loại encoder phổ biến dựa trên nguyên lý hoạt động và ứng dụng, đồng thời giới thiệu cấu tạo chi tiết của chúng. Cuối cùng, chúng ta sẽ điểm qua những lợi ích mà encoder mang lại cho hiệu suất và an toàn thang máy, cũng như các ứng dụng thực tế của thiết bị này.
Phần bổ sung sẽ cung cấp những kiến thức hữu ích về card encoder, các tiêu chí lựa chọn encoder phù hợp, hướng dẫn thay thế, bảo trì và gợi ý địa chỉ mua sắm uy tín. Hãy cùng tìm hiểu chi tiết để có cái nhìn toàn diện về bộ phận quan trọng này.
Encoder thang máy là gì và hoạt động ra sao?
Encoder thang máy là thiết bị cảm biến có chức năng chuyển đổi chuyển động cơ học thành tín hiệu điện tử, cho phép bộ điều khiển trung tâm của thang máy nhận biết chính xác vị trí, tốc độ và hướng di chuyển của cabin. Nguyên lý hoạt động cơ bản của encoder dựa trên việc phát hiện sự thay đổi của một đĩa mã hóa quay theo trục của động cơ hoặc máy kéo, từ đó tạo ra các xung tín hiệu phản hồi lại hệ thống. Vai trò của encoder là không thể thiếu để đảm bảo thang máy vận hành an toàn, chính xác và hiệu quả.

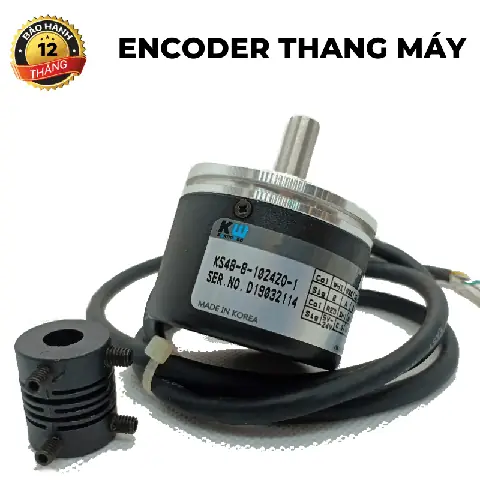

Định nghĩa Encoder thang máy
Có thể bạn quan tâm: Doraemon: Thang Máy Bốn Chiều & Các Loại Thang Máy Kỳ Diệu Khác
Encoder thang máy là một loại cảm biến quay, có nhiệm vụ chuyển đổi vị trí góc hoặc chuyển động quay của một trục thành tín hiệu điện tử. Theo thuật ngữ kỹ thuật, encoder là một thiết bị đo lường quang học hoặc từ tính, nó phát ra các chuỗi xung số hoặc mã nhị phân tương ứng với từng bước di chuyển nhỏ của trục. Nói một cách đơn giản, encoder giúp thang máy “biết” mình đang ở đâu trong giếng thang, đang di chuyển nhanh hay chậm, và đi lên hay đi xuống.
Nguyên lý hoạt động cơ bản của encoder thang máy
Nguyên lý hoạt động của encoder thang máy xoay quanh ba thành phần chính: trục quay, đĩa mã hóa và cảm biến. Trục của encoder được kết nối cơ khí với trục quay của máy kéo thang máy. Khi máy kéo quay, trục encoder cũng quay theo, làm quay đĩa mã hóa được gắn bên trong. Đĩa mã hóa này có thể là loại quang học với các khe hở hoặc vạch đục, hoặc loại từ tính với các cực từ. Các mắt đọc quang hoặc cảm biến từ sẽ quét qua bề mặt đĩa mã hóa này. Khi đĩa quay, các khe hở hoặc vạch đục sẽ đi qua mắt đọc, hoặc các cực từ sẽ đi qua cảm biến, tạo ra sự thay đổi trong tín hiệu điện. Tín hiệu đầu ra của encoder có thể là dạng analog hoặc digital, phổ biến nhất là các chuẩn tín hiệu ABZ, trong đó tín hiệu A và B cho biết vị trí và hướng quay, còn tín hiệu Z (Index) cho biết một điểm tham chiếu cố định trên mỗi vòng quay.
Vai trò thiết yếu của encoder trong hệ thống thang máy
Encoder đóng vai trò thiết yếu trong việc cung cấp dữ liệu chính xác và liên tục cho bộ điều khiển trung tâm của thang máy. Các dữ liệu này bao gồm vị trí tuyệt đối hoặc tương đối của cabin, tốc độ di chuyển hiện tại và hướng đi. Nhờ có thông tin từ encoder, bộ điều khiển có thể đưa ra các lệnh điều khiển chính xác đến động cơ, đảm bảo thang máy dừng đúng tầng, duy trì tốc độ di chuyển mong muốn và phản ứng kịp thời với các thay đổi. Điều này trực tiếp góp phần vào việc đảm bảo thang máy di chuyển chính xác và an toàn cho hành khách, tránh các tình huống sai lệch vị trí hoặc vận hành không mong muốn.
Các loại encoder thang máy phổ biến và đặc điểm
Có thể bạn quan tâm: Decor Thang Máy: Ý Tưởng Thiết Kế, Vật Liệu & Dịch Vụ Thi Công
Các loại encoder thang máy được phân loại chủ yếu dựa trên nguyên lý hoạt động (tuyệt đối hoặc tương đối) và loại tín hiệu ngõ ra (analog hoặc digital). Bên cạnh đó, có những loại encoder chuyên dụng được thiết kế cho các ứng dụng đặc biệt như máy kéo thang máy không hộp số, yêu cầu độ chính xác cao và khả năng chịu tải lớn. Việc hiểu rõ các loại này và các thông số kỹ thuật quan trọng như số xung, đường kính trục, loại ngõ ra sẽ giúp lựa chọn thiết bị phù hợp nhất cho từng hệ thống thang máy.
Phân loại encoder theo nguyên lý hoạt động
Encoder thang máy được chia thành hai loại chính dựa trên nguyên lý hoạt động: encoder tương đối (Incremental Encoder) và encoder tuyệt đối (Absolute Encoder). Encoder tương đối hoạt động bằng cách đếm các xung tín hiệu A và B để xác định sự thay đổi về vị trí và hướng quay, nhưng nó cần có một điểm gốc để bắt đầu đếm mỗi khi mất điện hoặc khởi động lại. Ngược lại, encoder tuyệt đối có khả năng cung cấp thông tin vị trí chính xác ngay lập tức khi được cấp điện, mà không cần điểm gốc, do mỗi vị trí tương ứng với một mã nhị phân duy nhất.
Các loại encoder theo ứng dụng và thông số kỹ thuật
Trong ngành thang máy, các loại encoder thường được sử dụng bao gồm các model chuyên dụng cho máy kéo không hộp số, ví dụ như các dòng encoder có mã hiệu 1387 hoặc 1313. Các thông số kỹ thuật quan trọng cần xem xét khi lựa chọn bao gồm số xung trên mỗi vòng quay (ví dụ: 1024, 2048 xung), đường kính trục (8mm, 30mm là phổ biến) và loại ngõ ra tín hiệu (như VL hoặc ABZ). Số xung càng cao thì độ phân giải và độ chính xác của encoder càng lớn.
Cấu tạo và các thành phần chính của encoder
Có thể bạn quan tâm: Decal Thang Máy: Giải Pháp Trang Trí, Bảo Vệ & Nâng Tầm Không Gian
Một encoder thang máy điển hình bao gồm các thành phần chính sau: trục, vỏ, đĩa mã hóa, mắt đọc (hoặc cảm biến từ) và bo mạch xử lý. Trục là bộ phận kết nối cơ khí với hệ thống truyền động. Vỏ bảo vệ các linh kiện bên trong khỏi bụi bẩn và tác động từ môi trường. Đĩa mã hóa là trái tim của encoder, nó có các mẫu hình được khắc hoặc in (quang học) hoặc các cực từ sắp xếp theo một trình tự nhất định (từ tính). Mắt đọc hoặc cảm biến sẽ quét qua đĩa mã hóa này để phát hiện sự thay đổi. Bo mạch xử lý sẽ thu nhận tín hiệu từ mắt đọc/cảm biến và chuyển đổi thành các dạng tín hiệu điện tử đầu ra mà hệ thống điều khiển thang máy có thể hiểu được.
Lợi ích và ứng dụng của encoder trong thang máy
Việc trang bị encoder cho hệ thống thang máy mang lại nhiều lợi ích quan trọng, góp phần nâng cao hiệu suất hoạt động, độ chính xác khi dừng tầng và đặc biệt là các tính năng an toàn. Không chỉ giới hạn trong lĩnh vực thang máy, công nghệ encoder còn có các ứng dụng đa dạng trong nhiều ngành công nghiệp khác.
Lợi ích của việc sử dụng encoder trong thang máy
Sử dụng encoder trong thang máy giúp tăng độ chính xác khi dừng tầng, đảm bảo cabin dừng đúng vị trí và ngang bằng với mặt sàn, mang lại trải nghiệm mượt mà và an toàn cho người sử dụng. Encoder cũng góp phần cải thiện hiệu suất hoạt động của động cơ bằng cách cung cấp dữ liệu phản hồi chính xác, giúp biến tần điều chỉnh tốc độ và mô-men xoắn tối ưu. Quan trọng hơn, encoder hỗ trợ các tính năng an toàn như phát hiện tốc độ quá cao, giám sát hướng di chuyển, và cảnh báo các sự cố, từ đó nâng cao mức độ an toàn tổng thể cho hệ thống thang máy.
Ứng dụng thực tế của encoder trong ngành thang máy
Có thể bạn quan tâm: Top 10 Công Ty Thang Máy Uy Tín Tại Việt Nam: Lựa Chọn Tốt Nhất 2024
Trong ngành thang máy, encoder thường được kết hợp với biến tần (inverter) để điều khiển động cơ một cách chính xác và hiệu quả, đặc biệt là trong các hệ thống thang máy tốc độ cao hoặc thang máy không hộp số. Biến tần nhận tín hiệu từ encoder để điều chỉnh tần số cấp cho động cơ, từ đó kiểm soát tốc độ và mô-men xoắn. Encoder cũng đóng vai trò quan trọng trong việc giám sát và điều chỉnh tốc độ di chuyển của cabin, đảm bảo thang máy hoạt động êm ái, không giật cục và dừng chính xác tại các tầng yêu cầu.
Những lưu ý khi lựa chọn và sử dụng encoder thang máy
Việc lựa chọn và sử dụng encoder thang máy đòi hỏi sự hiểu biết nhất định về thiết bị và các thành phần liên quan. Card encoder đóng vai trò trung gian quan trọng, kết nối encoder với biến tần. Khi thay thế hoặc bảo trì, cần tuân thủ các quy trình đúng đắn để đảm bảo thiết bị hoạt động hiệu quả và kéo dài tuổi thọ.
Card Encoder thang máy là gì?
Card encoder thang máy, ví dụ như các model như AST025, là một bảng mạch điện tử có chức năng tiếp nhận tín hiệu từ encoder và chuyển đổi nó thành định dạng mà biến tần có thể hiểu và xử lý. Card này đóng vai trò là cầu nối quan trọng giữa encoder và biến tần, giúp biến tần nhận được thông tin chính xác về vị trí, tốc độ và hướng di chuyển của động cơ để điều khiển thang máy một cách hiệu quả. Nếu không có card encoder phù hợp, biến tần sẽ không thể giao tiếp đúng với encoder.
Tiêu chí lựa chọn encoder thang máy phù hợp
Để lựa chọn encoder thang máy phù hợp, cần xác định rõ nhu cầu cụ thể của hệ thống. Các yếu tố quan trọng bao gồm số xung yêu cầu cho độ phân giải mong muốn (ví dụ: 1024, 2048 xung), loại trục kết nối với máy kéo (trục đặc hay trục rỗng, đường kính trục là bao nhiêu), và loại ngõ ra tín hiệu phù hợp với biến tần đang sử dụng (ví dụ: TTL, RS422, hoặc các chuẩn analog). Ngoài ra, cần xem xét môi trường hoạt động, chẳng hạn như nhiệt độ, độ ẩm, và mức độ rung động để chọn encoder có độ bền và tuổi thọ phù hợp.
Hướng dẫn thay thế và bảo trì encoder
Khi cần thay thế encoder cũ, các bước cơ bản bao gồm: ngắt nguồn điện hoàn toàn của hệ thống thang máy, tháo rời encoder cũ một cách cẩn thận, đảm bảo ghi nhớ hoặc đánh dấu vị trí lắp đặt và kết nối dây. Sau đó, lắp đặt encoder mới vào đúng vị trí, kết nối dây theo sơ đồ và cấp nguồn trở lại để kiểm tra hoạt động. Việc bảo trì định kỳ, bao gồm kiểm tra kết nối dây, làm sạch bụi bẩn xung quanh encoder và đảm bảo trục quay thông thoáng, là rất quan trọng để kéo dài tuổi thọ của thiết bị và ngăn ngừa các sự cố bất ngờ.
Mua encoder thang máy ở đâu uy tín?
Để mua encoder thang máy chính hãng với giá tốt, người dùng nên tìm đến các nhà cung cấp có uy tín và kinh nghiệm trong lĩnh vực thiết bị thang máy. Các yếu tố cần xem xét khi chọn nhà cung cấp bao gồm: chứng nhận về chất lượng sản phẩm, chế độ bảo hành rõ ràng, dịch vụ hỗ trợ kỹ thuật chuyên nghiệp và chính sách đổi trả minh bạch. Ưu tiên các đơn vị có khả năng cung cấp đa dạng các dòng encoder từ các thương hiệu nổi tiếng để dễ dàng tìm được sản phẩm phù hợp nhất với yêu cầu kỹ thuật của thang máy.
