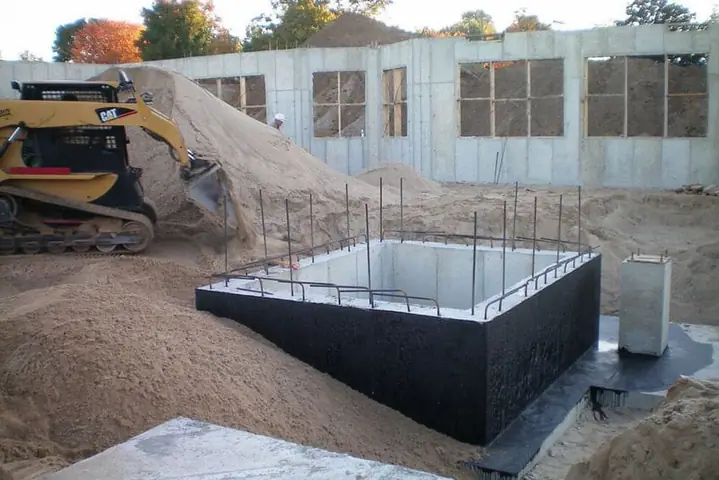

Hố thang máy (hay còn gọi là hố pit) là một phần không gian quan trọng, nằm âm dưới cùng của giếng thang, đóng vai trò thiết yếu trong việc vận hành an toàn và bảo trì hiệu quả cho toàn bộ hệ thống thang máy. Đây không chỉ là nơi chứa các thiết bị an trọng mà còn là không gian giúp kỹ thuật viên tiếp cận, sửa chữa và bảo dưỡng thang máy một cách thuận tiện nhất.
Bài viết này sẽ đi sâu vào định nghĩa chi tiết về hố thang máy, phân biệt nó với giếng thang, làm rõ chức năng, tầm quan trọng, cũng như các yếu tố cần lưu ý khi thiết kế, xây dựng, bao gồm kích thước tiêu chuẩn, bản vẽ kết cấu và những quy định liên quan.
Hố Thang Máy Là Gì?
Hố thang máy, thường được gọi với thuật ngữ kỹ thuật là “hố pit” (pit shaft), là một không gian được đào sâu xuống dưới mặt bằng tầng trệt hoặc tầng hầm, nằm ngay dưới đáy của giếng thang. Về cơ bản, đây là phần âm dưới cùng của công trình xây dựng dành riêng cho hệ thống thang máy, có vai trò như một “nền móng” cho các thiết bị quan trọng.
Hố Thang Máy Khác Biệt Với Giếng Thang Như Thế Nào?
Để hiểu rõ hơn về hố thang máy, cần phân biệt nó với giếng thang. Giếng thang là toàn bộ không gian thẳng đứng, bao trùm từ trên xuống dưới, nơi cabin thang máy di chuyển. Giếng thang bao gồm cả phần hố pit bên dưới, không gian cho rails dẫn hướng, cửa tầng, và không gian phía trên đỉnh giếng thang (headroom). Trong khi đó, hố thang máy chỉ là phần không gian âm được đào sâu ở đáy của giếng thang, có nhiệm vụ riêng biệt.
Có thể bạn quan tâm: Hệ Điều Khiển Thang Máy: Cấu Tạo, Chức Năng Và Các Loại Vận Hành Phổ Biến
Chức Năng và Tầm Quan Trọng Của Hố Thang Máy
Hố thang máy đóng vai trò then chốt, đảm bảo sự vận hành trơn tru, an toàn và tuổi thọ cho thang máy. Việc thiết kế và thi công hố pit đúng tiêu chuẩn giúp giảm thiểu rủi ro, tối ưu hóa hiệu suất và tạo điều kiện thuận lợi cho các hoạt động bảo trì, bảo dưỡng định kỳ.
Vai Trò Của Hố Thang Máy Trong Đảm Bảo An Toàn
An toàn luôn là yếu tố hàng đầu khi vận hành thang máy. Hố thang máy là nơi đặt các thiết bị an toàn quan trọng như bộ giảm chấn (buffer). Các bộ giảm chấn này có nhiệm vụ hấp thụ lực va đập mạnh khi cabin thang máy gặp sự cố di chuyển quá giới hạn, giúp bảo vệ hành khách và hạn chế tối đa hư hại cho thang máy.
Hố Thang Máy Phục Vụ Cho Công Tác Bảo Trì, Bảo Dưỡng
Không gian hố pit cung cấp một diện tích đủ rộng rãi và dễ dàng tiếp cận cho các kỹ thuật viên. Tại đây, họ có thể thực hiện các công việc kiểm tra, sửa chữa, tra dầu mỡ cho hệ thống puly, cáp tải, hệ thống phanh, kiểm tra bộ giảm chấn và các bộ phận cơ khí khác. Sự thuận tiện này giúp quy trình bảo trì được thực hiện nhanh chóng và hiệu quả hơn.
Có thể bạn quan tâm: Intercom Thang Máy: Cấu Tạo, Lợi Ích Và Hướng Dẫn Lắp Đặt Chi Tiết
Các Yếu Tố Cần Lưu Ý Khi Thiết Kế và Xây Dựng Hố Thang Máy
Thiết kế và thi công hố thang máy đòi hỏi sự chính xác cao, tuân thủ nghiêm ngặt các quy định kỹ thuật và tiêu chuẩn xây dựng. Việc chú trọng đến các yếu tố này sẽ đảm bảo độ bền vững, an toàn và tuổi thọ cho công trình thang máy.
Kích Thước Hố Thang Máy Tiêu Chuẩn Là Bao Nhiêu?
Kích thước của hố thang máy, đặc biệt là chiều sâu, phụ thuộc vào nhiều yếu tố như loại thang máy, tải trọng, tốc độ di chuyển và các thiết bị an toàn được lắp đặt.
- Chiều sâu tối thiểu: Thông thường, chiều sâu tối thiểu của hố pit cho thang máy chở khách gia đình có thể từ 700mm đến 1.500mm. Đối với các loại thang máy tải trọng lớn hơn hoặc có tốc độ cao hơn, chiều sâu này sẽ được yêu cầu lớn hơn để có đủ không gian cho bộ giảm chấn và các thiết bị an toàn khác. Chiều sâu này thường được tính từ mặt sàn hoàn thiện tầng dưới cùng đến mặt ray dẫn hướng thấp nhất hoặc đáy hố pit.
- Chiều sâu tối đa: Không có giới hạn tối đa tuyệt đối, tuy nhiên, chiều sâu hố pit cần được tính toán kỹ lưỡng dựa trên thiết kế tổng thể của tòa nhà và yêu cầu của nhà sản xuất thang máy để tránh ảnh hưởng đến kết cấu móng và các hệ thống ngầm khác.
Bảng dưới đây đưa ra một số kích thước tham khảo về chiều sâu hố pit cho các loại thang máy phổ biến:
| Loại Thang Máy | Chiều Sâu Hố Pit Tối Thiểu (mm) | Ghi Chú |
|---|---|---|
| Thang máy gia đình | 700 – 1.200 | Tùy thuộc vào số điểm dừng và loại bộ giảm chấn. |
| Thang máy chở khách (tải trọng nhỏ) | 1.200 – 1.600 | Phổ biến cho các tòa nhà văn phòng, chung cư nhỏ. |
| Thang máy tải trọng lớn | 1.600 – 2.500+ | Yêu cầu không gian lớn hơn cho bộ giảm chấn và thiết bị an toàn. |
Lưu ý: Đây là thông số tham khảo, kích thước thực tế cần tuân thủ theo bản vẽ thiết kế chi tiết của nhà sản xuất thang máy và quy chuẩn xây dựng.
Có thể bạn quan tâm: Hướng Dẫn Sử Dụng Thang Máy An Toàn Và Đúng Cách
Bản Vẽ Kết Cấu Hố Thang Máy Cần Có Những Gì?
Bản vẽ kết cấu là tài liệu kỹ thuật quan trọng, thể hiện rõ ràng các thông số và yêu cầu thi công cho hố pit. Một bản vẽ kết cấu hố thang máy tiêu chuẩn cần bao gồm:
- Kích thước chi tiết: Chiều dài, chiều rộng, chiều sâu của hố pit.
- Cấu tạo tường: Độ dày, vật liệu sử dụng (bê tông cốt thép, gạch, vữa chống thấm…).
- Cấu tạo sàn: Độ dày, mác bê tông, bố trí cốt thép, hệ thống thoát nước.
- Vị trí neo: Điểm neo cho ray dẫn hướng, cửa tầng, đối trọng, hệ thống giảm chấn.
- Hệ thống thoát nước: Vị trí và cấu tạo của hố thu nước, máy bơm.
- Hệ thống thông gió: Lỗ thông hơi (nếu cần).
- Cửa thăm: Kích thước và vị trí cửa thăm ra vào hố pit.
- Thống kê vật liệu: Lượng xi măng, cát, đá, thép, phụ gia… cần sử dụng.
Những Lưu Ý Quan Trọng Khi Xây Dựng Hố Pit Thang Máy
Trong quá trình thi công, việc tuân thủ các lưu ý sau sẽ giúp đảm bảo chất lượng và an toàn cho hố thang máy:
- Chống thấm tốt: Hố pit là khu vực dễ bị ảnh hưởng bởi nước ngầm hoặc nước mưa. Cần sử dụng các vật liệu chống thấm chất lượng cao cho tường và sàn hố pit.
- Đảm bảo độ phẳng và vuông góc: Sàn hố pit cần được thi công phẳng, không có gồ ghề để đảm bảo bộ giảm chấn hoạt động hiệu quả. Tường hố pit cần vuông góc với sàn để ray dẫn hướng được lắp đặt chính xác.
- Kiểm soát cốt thép: Việc bố trí và thi công cốt thép cần tuân thủ bản vẽ thiết kế để đảm bảo khả năng chịu lực của hố pit.
- Lắp đặt hệ thống thoát nước: Chuẩn bị sẵn hệ thống thoát nước hiệu quả, bao gồm hố thu và máy bơm chìm, để xử lý kịp thời khi có sự cố ngập nước.
- An toàn lao động: Đảm bảo các biện pháp an toàn cho công nhân làm việc trong hố pit, như hệ thống chiếu sáng, thông gió và thiết bị bảo hộ.
Các Tiêu Chuẩn Liên Quan Đến Hố Thang Máy
Có thể bạn quan tâm: Hôn Nhau Trong Thang Máy: Những Khoảnh Khắc Lãng Mạn, Kịch Tính Và Góc Nhìn Pháp Lý
Việc xây dựng hố thang máy cần tuân thủ các tiêu chuẩn quốc gia và quốc tế để đảm bảo an toàn, chất lượng và tính đồng bộ của hệ thống. Các tiêu chuẩn này bao quát nhiều khía cạnh, từ cấu tạo, vật liệu đến các yêu cầu về môi trường hoạt động.
Tiêu Chuẩn Về Chiều Sâu Hố Pit
Các quy chuẩn kỹ thuật, như TCVN 6395:2008 (ISO 13078:2001) về thang máy – Yêu cầu an toàn về lắp đặt và sử dụng, quy định rõ ràng về chiều sâu tối thiểu của hố pit. Chiều sâu này được xác định dựa trên loại thang máy và đặc tính của bộ giảm chấn được lắp đặt, đảm bảo đủ không gian để giảm chấn hấp thụ năng lượng khi có va chạm, ngăn cabin hoặc đối trọng tiếp xúc trực tiếp với sàn hố pit.
Ví dụ, tiêu chuẩn có thể quy định chiều sâu hố pit phải đủ lớn để chứa toàn bộ hành trình của bộ giảm chấn khi nó hoạt động hết công suất, đồng thời giữ khoảng cách an toàn với đáy hố.
Tiêu Chuẩn Về Kết Cấu và Vật Liệu Xây Dựng Hố Pit
Kết cấu của hố thang máy phải đảm bảo khả năng chịu lực cao, đặc biệt là tải trọng từ hệ thống treo thang máy, động cơ (nếu đặt ở đáy giếng thang) và các thiết bị an toàn.
- Vật liệu: Thường sử dụng bê tông cốt thép cường độ cao cho sàn và tường hố pit để đảm bảo độ bền và khả năng chống nứt.
- Độ bền: Kết cấu cần được tính toán để chịu được các tải trọng tĩnh và động, cũng như các tác động từ môi trường xung quanh.
- Chống thấm: Sử dụng các lớp vật liệu chống thấm chuyên dụng, bao gồm màng chống thấm bitum, gốc xi măng polyme hoặc các hóa chất phụ gia chống thấm cho bê tông, để ngăn nước xâm nhập.
Yêu Cầu Về Thoát Nước và Thông Gió Cho Hố Thang Máy
Một trong những vấn đề thường gặp ở hố pit là tình trạng ẩm ướt, ngập nước, gây ảnh hưởng nghiêm trọng đến tuổi thọ thiết bị và an toàn vận hành.
- Thoát nước: Hố pit bắt buộc phải có hệ thống thoát nước hiệu quả. Bao gồm việc đào một hố thu nước nhỏ ở điểm thấp nhất của hố pit, trang bị máy bơm chìm tự động để hút nước ra ngoài khi mực nước dâng cao.
- Thông gió: Mặc dù không phải là yêu cầu bắt buộc cho mọi loại thang máy, nhưng việc đảm bảo thông gió tốt cho hố pit giúp hạn chế tình trạng ẩm mốc, mùi khó chịu và bảo vệ các bộ phận kim loại khỏi bị ăn mòn.
Những Vấn Đề Thường Gặp và Cách Xử Lý Trong Hố Thang Máy
Hố thang máy có thể gặp phải một số sự cố phổ biến, đòi hỏi các biện pháp xử lý kịp thời và hiệu quả.
- Ngập nước: Đây là vấn đề nghiêm trọng nhất.
- Nguyên nhân: Hệ thống thoát nước kém, mạch nước ngầm, tầng hầm bị ngập.
- Cách xử lý: Kiểm tra và sửa chữa hệ thống thoát nước, lắp đặt máy bơm chìm có công suất phù hợp, gia cố khả năng chống thấm cho tường và sàn. Trong trường hợp khẩn cấp, cần hút cạn nước ngay lập tức và kiểm tra các thiết bị điện tử bị ảnh hưởng.
- Nứt tường, sàn hố pit:
- Nguyên nhân: Kết cấu không đảm bảo, tải trọng quá lớn, biến động địa chất.
- Cách xử lý: Đánh giá mức độ hư hại. Các vết nứt nhỏ có thể được trám bằng vật liệu chuyên dụng. Các vết nứt lớn hoặc cấu trúc bị ảnh hưởng nặng có thể yêu cầu gia cố bằng thép hoặc sửa chữa kết cấu lớn hơn.
- Rò rỉ nước:
- Nguyên nhân: Lớp chống thấm bị lỗi, khe co giãn không kín.
- Cách xử lý: Xác định vị trí rò rỉ và xử lý bằng các vật liệu chống thấm tương thích, đảm bảo lớp chống thấm mới liên tục và bám dính tốt với bề mặt cũ.
Việc hiểu rõ về hố thang máy, từ cấu tạo, chức năng đến các yêu cầu kỹ thuật và tiêu chuẩn, sẽ giúp đảm bảo sự an toàn và hiệu quả hoạt động lâu dài cho hệ thống thang máy của bạn.
