Thang máy gia đình ngày càng trở nên phổ biến, mang lại sự tiện nghi và an toàn cho mọi thành viên trong ngôi nhà. Để sử dụng và bảo trì thiết bị này hiệu quả, việc hiểu rõ về kết cấu, cấu tạo, nguyên lý hoạt động và các yếu tố lắp đặt là vô cùng quan trọng. Bài viết này sẽ đi sâu vào từng khía cạnh của thang máy gia đình, từ các bộ phận cấu thành đến cách chúng phối hợp nhịp nhàng để vận hành, cùng với những lưu ý cần thiết khi thiết kế và lắp đặt.
Chúng ta sẽ bắt đầu bằng việc khám phá các bộ phận cơ bản tạo nên một chiếc thang máy gia đình, bao gồm hố thang, cabin, ray dẫn hướng, đối trọng và hệ thống truyền động (cáp kéo hoặc thủy lực). Sau đó, bài viết sẽ làm rõ nguyên lý hoạt động tổng thể, quy trình gọi thang, di chuyển và cơ chế an toàn. Cuối cùng, chúng ta sẽ điểm qua các loại thang máy gia đình phổ biến và những yếu tố quan trọng cần cân nhắc trong quá trình thiết kế, thi công và lựa chọn nhà cung cấp.

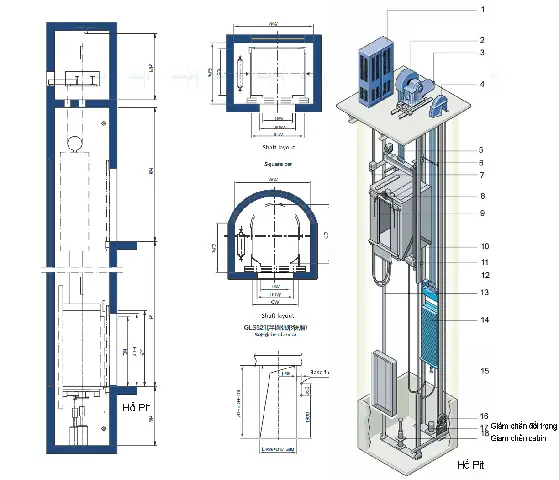

Kết Cấu Cấu Tạo Cơ Bản Của Thang Máy Gia Đình
Một chiếc thang máy gia đình là sự kết hợp phức tạp của nhiều bộ phận, mỗi bộ phận đóng vai trò riêng biệt nhưng cùng nhau hoạt động nhịp nhàng để đảm bảo sự di chuyển an toàn và hiệu quả. Các thành phần chính này bao gồm hố thang, cabin, ray dẫn hướng, đối trọng và hệ thống truyền động.
Hố Thang Máy (Shaft) và Tầm Quan Trọng
Hố thang máy là không gian thẳng đứng, kín đáo, được thiết kế đặc biệt để chứa cabin và các bộ phận chuyển động của thang máy. Đây là yếu tố nền tảng, quyết định đến kích thước, tải trọng và sự ổn định của toàn bộ hệ thống. Yêu cầu kỹ thuật của hố thang rất khắt khe, đòi hỏi độ chính xác cao về kích thước, độ thẳng đứng và khả năng chịu lực.
Về vật liệu xây dựng, hố thang có thể được làm từ bê tông cốt thép, thép định hình hoặc kết hợp với kính cường lực để tạo vẻ hiện đại và thông thoáng. Kích thước tiêu chuẩn của hố thang sẽ phụ thuộc vào loại thang máy, tải trọng, số điểm dừng và diện tích tổng thể của ngôi nhà, được tính toán cẩn thận để đảm bảo khoảng trống cần thiết cho cabin, đối trọng và hệ thống dẫn hướng, đồng thời tuân thủ các tiêu chuẩn an toàn về khoảng cách giữa cabin và thành hố.
Cabin Thang Máy – “Trái Tim” Di Chuyển
Cabin thang máy là không gian mà người dùng trực tiếp sử dụng để di chuyển giữa các tầng. Cấu tạo của cabin bao gồm khung sàn chịu lực, khung vách đảm bảo sự vững chắc và an toàn, trần thang máy và hệ thống cửa.
Có thể bạn quan tâm: Kích Tình Trong Thang Máy: Sự Thật & Thông Tin Cần Biết
Vật liệu sử dụng cho cabin thường là thép không gỉ, hợp kim nhôm hoặc các vật liệu composite cao cấp, đảm bảo độ bền và tính thẩm mỹ. Các yếu tố thiết kế như ánh sáng, hệ thống thông gió, nút bấm điều khiển, màn hình hiển thị và vật liệu hoàn thiện nội thất không chỉ ảnh hưởng đến vẻ đẹp tổng thể mà còn đóng vai trò quan trọng trong việc tạo cảm giác thoải mái và an toàn cho người sử dụng.
Ray Dẫn Hướng và Đối Trọng: Đảm Bảo Sự Ổn Định
Ray dẫn hướng là hệ thống các thanh kim loại thẳng đứng được lắp đặt dọc theo hai bên của hố thang, có nhiệm vụ giữ cho cabin và đối trọng di chuyển thẳng đứng theo một quỹ đạo nhất định. Chúng giúp ngăn chặn sự rung lắc, lệch hướng, đảm bảo sự vận hành êm ái và an toàn.
Đối trọng là một khối vật liệu có trọng lượng bằng hoặc gần bằng trọng lượng của cabin cộng với khoảng 40-50% tải trọng định mức. Nguyên lý hoạt động của đối trọng là cân bằng lực kéo với động cơ, giúp giảm đáng kể năng lượng tiêu thụ, tăng hiệu suất hoạt động và đảm bảo an toàn trong trường hợp mất điện hoặc đứt cáp. Đối trọng di chuyển theo ray dẫn hướng song song với cabin, luôn ở phía đối diện trong hố thang.
Hệ Thống Truyền Động (Cáp Kéo hoặc Thủy Lực)
Hệ thống truyền động là bộ phận cốt lõi, tạo ra lực nâng và hạ cabin. Hai công nghệ truyền động phổ biến nhất hiện nay là cáp kéo và thủy lực.
-
Nguyên lý hoạt động của thang máy cáp kéo: Hệ thống này sử dụng một động cơ điện gắn trên đỉnh hố thang (hoặc trong phòng máy riêng biệt) để quay một puli lớn. Các sợi cáp thép chịu lực cao được luồn qua puli này, một đầu gắn vào cabin và đầu kia gắn vào đối trọng. Khi động cơ quay, puli sẽ kéo cáp, làm cabin di chuyển lên hoặc xuống tùy thuộc vào chiều quay của động cơ.
-

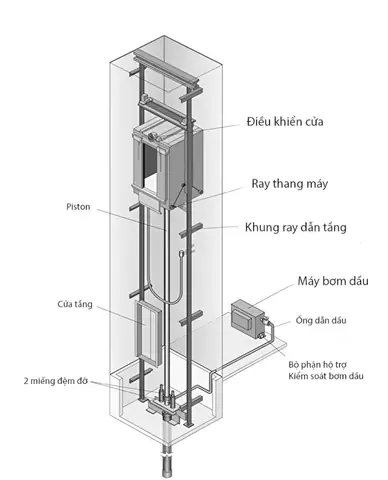

Nguyên lý hoạt động của thang máy thủy lực: Thay vì sử dụng cáp và động cơ kéo, thang máy thủy lực hoạt động dựa trên nguyên lý của hệ thống xi lanh và piston. Một máy bơm sẽ đẩy dầu thủy lực từ bình chứa vào xi lanh, làm piston đẩy cabin đi lên. Khi cần hạ cabin, van điều khiển sẽ cho phép dầu chảy ngược về bình chứa, làm piston di chuyển xuống và cabin hạ xuống theo.
Hiểu Rõ Kết Cấu Thang Máy Gia Đình: Cấu Tạo, Nguyên Lý Và Lắp Đặt Chi Tiết Có thể bạn quan tâm: Kích Thước Thang Máy 750kg: Thông Số Hố Thang, Cabin, Cửa Chuẩn
Nguyên Lý Hoạt Động Tổng Thể Của Kết Cấu Thang Máy
Hoạt động của một thang máy gia đình là một quy trình phức tạp nhưng logic, được điều khiển bởi một hệ thống thông minh để đáp ứng nhu cầu di chuyển của người dùng một cách an toàn và hiệu quả nhất.
Quy Trình Gọi Thang và Di Chuyển
Khi người dùng nhấn nút gọi thang ở một tầng, tín hiệu sẽ được gửi đến tủ điều khiển trung tâm. Tủ điều khiển sẽ phân tích yêu cầu, tính toán vị trí trống và điều động cabin di chuyển đến tầng đó. Sau khi cabin đến đúng tầng, hệ thống sẽ tự động mở cửa. Khi người dùng bước vào cabin và chọn tầng mong muốn bằng cách nhấn nút trên bảng điều khiển, tủ điều khiển sẽ tiếp tục tính toán và điều khiển cabin di chuyển đến tầng đã chọn. Trong suốt quá trình di chuyển, hệ thống giám sát liên tục đảm bảo cabin di chuyển êm ái và dừng lại chính xác tại các điểm dừng.
Hệ Thống Phanh Cơ (Brake System) và An Toàn
Hệ thống phanh cơ là một trong những bộ phận an toàn quan trọng nhất của thang máy. Chúng được thiết kế để kích hoạt tự động trong các trường hợp khẩn cấp như mất điện đột ngột, lỗi hệ thống điều khiển hoặc khi phát hiện bất kỳ sự cố nào đe dọa đến an toàn của người sử dụng. Hệ thống phanh thường bao gồm các má phanh tiếp xúc với trục quay của động cơ hoặc đĩa phanh gắn trên ray dẫn hướng, ngay lập tức khóa chặt chuyển động khi có lệnh.
Bên cạnh hệ thống phanh, thang máy gia đình còn được trang bị nhiều thiết bị an toàn khác như: công tắc giới hạn hành trình (đảm bảo cabin không chạy quá giới hạn), bộ cứu hộ tự động (ARRD), cảm biến an toàn ở cửa, hệ thống liên lạc khẩn cấp và hệ thống chống vượt tốc. Tất cả các bộ phận này phối hợp với nhau để tạo nên một lớp bảo vệ đa tầng, đảm bảo an toàn tối đa cho người sử dụng.
Các Loại Kết Cấu Thang Máy Gia Đình Phổ Biến
Có thể bạn quan tâm: Kích Thước Thang Máy 630kg: Hướng Dẫn Chi Tiết Cho Gia Đình Và Biệt Thự
Trên thị trường hiện nay, thang máy gia đình được phân loại chủ yếu dựa trên công nghệ truyền động và cấu trúc phòng máy, mang đến nhiều lựa chọn phù hợp với nhu cầu và điều kiện lắp đặt của từng gia đình.
Thang Máy Cáp Kéo: Truyền Thống và Ưu Điểm
Thang máy cáp kéo là loại thang máy phổ biến nhất, hoạt động dựa trên nguyên lý sử dụng cáp thép để nâng và hạ cabin. Cấu tạo điển hình bao gồm động cơ kéo, hệ thống puli, cáp thép, đối trọng, ray dẫn hướng và cabin. Nguyên lý hoạt động dựa trên sự cân bằng lực giữa cabin và đối trọng thông qua hệ thống cáp và puli, được điều khiển bởi động cơ.
Ưu điểm của thang máy cáp kéo bao gồm tốc độ di chuyển nhanh, khả năng chịu tải lớn, phù hợp với các tòa nhà cao tầng. Khi có phòng máy riêng biệt, chúng có thể vận hành hiệu quả và tiết kiệm năng lượng hơn. Tuy nhiên, loại thang máy này thường yêu cầu hố pit sâu hơn và không gian trên đỉnh hố thang để đặt máy kéo.
Thang Máy Thủy Lực: Sự Khác Biệt và Lợi Ích
Thang máy thủy lực mang đến một giải pháp thay thế cho thang máy cáp kéo, đặc biệt phù hợp với các không gian hạn chế hoặc khi không thể đào hố pit sâu. Cấu tạo chính của thang máy thủy lực bao gồm xi lanh thủy lực, piston, máy bơm, bình chứa dầu và van điều khiển. Nguyên lý hoạt động dựa trên việc sử dụng áp lực dầu thủy lực để đẩy piston, từ đó nâng cabin lên.
Lợi ích nổi bật của thang máy thủy lực là không yêu cầu hố pit sâu, giúp tiết kiệm chi phí xây dựng nền móng. Việc lắp đặt cũng linh hoạt hơn, có thể đặt máy bơm ở nhiều vị trí khác nhau. Chi phí ban đầu cho loại thang máy này thường thấp hơn so với thang máy cáp kéo. Tuy nhiên, tốc độ di chuyển của thang máy thủy lực thường chậm hơn và tiêu thụ năng lượng nhiều hơn khi đi lên.
Thang Máy Không Phòng Máy (MRL)
Có thể bạn quan tâm: Kích Thước Thang Máy 500kg Tiêu Chuẩn: Hố Thang, Cabin & Yếu Tố Cần Biết
Thang máy không phòng máy (Machine Room Less – MRL) là một giải pháp công nghệ tiên tiến, loại bỏ hoàn toàn yêu cầu về phòng máy riêng biệt truyền thống. Trong cấu tạo của thang máy MRL, máy kéo và tủ điều khiển được đặt gọn gàng ngay trong giếng thang, thường là ở phía trên cùng hoặc phía sau cabin.
Lợi ích chính của thang máy MRL là tiết kiệm không gian tối đa cho ngôi nhà, đặc biệt hữu ích trong các công trình có diện tích hạn chế. Việc loại bỏ phòng máy cũng giúp tăng tính thẩm mỹ cho công trình, vì không có các khối kiến trúc phụ trợ. Thang máy MRL thường sử dụng công nghệ máy kéo đồng bộ nam châm vĩnh cửu, giúp tiết kiệm năng lượng và vận hành êm ái hơn.
Yếu Tố Cần Lưu Ý Khi Thiết Kế và Lắp Đặt Kết Cấu Thang Máy Gia Đình
Việc thiết kế và lắp đặt thang máy gia đình đòi hỏi sự cẩn trọng và tuân thủ các quy định kỹ thuật để đảm bảo an toàn, hiệu quả và thẩm mỹ.
Tầm Quan Trọng Của Bản Vẽ Kết Cấu Thang Máy
Bản vẽ kết cấu thang máy đóng vai trò là kim chỉ nam không thể thiếu trong suốt quá trình thi công và lắp đặt. Chúng đảm bảo tính chính xác về kích thước, vị trí các bộ phận, kết nối cơ khí và hệ thống điện, từ đó hạn chế tối đa sai sót kỹ thuật, đảm bảo an toàn cho người sử dụng và tuổi thọ của thiết bị.
Các loại bản vẽ cần thiết bao gồm: bản vẽ hố thang (thể hiện kích thước, vị trí, kết cấu bê tông/thép), bản vẽ kỹ thuật cabin (chi tiết cấu tạo, vật liệu, kích thước bên trong và bên ngoài), và bản vẽ hệ thống điện/cơ (sơ đồ đấu nối, vị trí đặt máy kéo, tủ điện, ray dẫn hướng, đối trọng).
Lựa Chọn Vị Trí Lắp Đặt Phù Hợp
Việc lựa chọn vị trí lắp đặt thang máy ảnh hưởng trực tiếp đến công năng sử dụng, kiến trúc tổng thể và chi phí thi công. Các phương án phổ biến bao gồm lắp đặt tại giếng trời để tận dụng không gian thông thoáng, cạnh cầu thang bộ để tích hợp hai hệ thống giao thông trong nhà, hoặc ở các góc nhà để tối ưu hóa diện tích sử dụng.
Mỗi vị trí đều có những ưu và nhược điểm riêng. Ví dụ, giếng trời mang lại ánh sáng tự nhiên và không khí lưu thông, nhưng có thể ảnh hưởng đến kết cấu chính của ngôi nhà. Lắp đặt cạnh cầu thang bộ thường dễ dàng tích hợp, nhưng có thể chiếm dụng không gian sinh hoạt. Việc đánh giá kỹ lưỡng các yếu tố như diện tích trống, khả năng chịu lực, thẩm mỹ và thuận tiện di chuyển sẽ giúp đưa ra quyết định tối ưu nhất.
Hệ Thống Cứu Hộ Tự Động và An Toàn
Các hệ thống cứu hộ tự động và an toàn là yếu tố then chốt đảm bảo người dùng luôn được bảo vệ, ngay cả trong những tình huống khẩn cấp. Hệ thống cứu hộ tự động (ARRD) có khả năng tự động đưa cabin về tầng gần nhất và mở cửa để hành khách thoát ra khi phát hiện sự cố hoặc mất điện kéo dài.
Bên cạnh đó, các hệ thống cảnh báo khẩn cấp, nút gọi cứu hộ trong cabin, và điện thoại liên lạc cũng đóng vai trò quan trọng trong việc thông báo và nhận hỗ trợ kịp thời. Tuân thủ các tiêu chuẩn an toàn quốc gia và quốc tế trong quá trình thiết kế và thi công là bắt buộc để đảm bảo thang máy vận hành một cách an toàn nhất.
Chi Phí và Yếu Tố Ảnh Hưởng Đến Kết Cấu
Chi phí lắp đặt thang máy gia đình phụ thuộc vào nhiều yếu tố cấu thành, bao gồm loại thang máy (cáp kéo, thủy lực, MRL), tải trọng, số điểm dừng, vật liệu sử dụng, thương hiệu thiết bị và nhà cung cấp dịch vụ. Các yếu tố như kết cấu hố thang, yêu cầu về nội thất cabin và các tính năng an toàn bổ sung cũng sẽ ảnh hưởng đến tổng chi phí.
Việc lựa chọn một nhà cung cấp uy tín, có kinh nghiệm và cung cấp dịch vụ bảo hành, bảo trì chuyên nghiệp là vô cùng quan trọng. Họ không chỉ đảm bảo chất lượng sản phẩm và lắp đặt mà còn cung cấp các giải pháp tư vấn, thiết kế phù hợp với nhu cầu và ngân sách của gia đình, đồng thời đảm bảo tuân thủ các quy định về an toàn kỹ thuật.
