Khung sắt thang máy là giải pháp kết cấu hiện đại, thay thế cho giếng thang bê tông truyền thống, mang lại nhiều ưu điểm về thẩm mỹ, không gian và thời gian thi công. Việc hiểu rõ cấu tạo, ưu nhược điểm và các yếu tố khi lựa chọn khung sắt thang máy sẽ giúp bạn đưa ra quyết định tối ưu cho công trình của mình.
Bài viết này sẽ đi sâu vào định nghĩa, vai trò và cấu tạo cơ bản của khung sắt thang máy, đồng thời phân tích chi tiết những ưu điểm vượt trội và nhược điểm cần cân nhắc khi sử dụng. Chúng ta cũng sẽ khám phá các loại vật liệu, tiêu chuẩn phổ biến, quy trình thi công chuẩn kỹ thuật và những lưu ý quan trọng khi lựa chọn, lắp đặt để đảm bảo an toàn và hiệu quả.
Khung Sắt Thang Máy Là Gì? Vai Trò & Cấu Tạo Cơ Bản

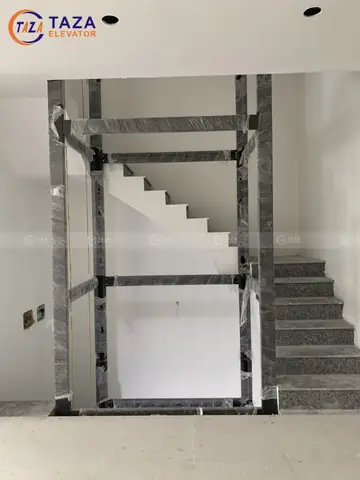

Khung sắt thang máy là một hệ thống kết cấu thép được thiết kế chuyên dụng để nâng đỡ toàn bộ giếng thang và các thiết bị thang máy, hoạt động như một bộ xương vững chắc, thay thế cho các bức tường bê tông truyền thống. Vai trò chính của nó là chịu tải trọng động và tĩnh của cabin, đối trọng, ray dẫn hướng và người sử dụng, đồng thời định hình không gian cho thang máy hoạt động an toàn. Cấu tạo của khung sắt thường bao gồm các thanh thép hình chữ I, chữ H hoặc thép hộp được hàn hoặc liên kết bằng bu lông theo bản vẽ kỹ thuật chi tiết, đảm bảo độ chính xác và khả năng chịu lực tối ưu.
Khung Sắt Thang Máy Thay Thế Giếng Bê Tông Như Thế Nào?
Sự khác biệt cốt lõi giữa khung sắt thang máy và giếng bê tông nằm ở vật liệu cấu tạo và phương pháp thi công. Giếng bê tông sử dụng cốt thép và bê tông đúc tại chỗ, tạo nên một khối kiến trúc kiên cố nhưng tốn nhiều thời gian, diện tích và công sức thi công. Ngược lại, khung sắt được gia công sẵn tại xưởng từ các cấu kiện thép tiêu chuẩn, sau đó vận chuyển đến công trình và lắp ghép nhanh chóng. Điều này giúp tiết kiệm đáng kể không gian thi công, giảm thiểu bụi bẩn, tiếng ồn và thời gian hoàn thiện, đồng thời mang lại tính linh hoạt cao trong thiết kế.
Có thể bạn quan tâm: Khung Nhôm Thang Máy: Đặc Điểm, Lợi Ích & Lựa Chọn Phù Hợp Nhất
Các Bộ Phận Chính Của Một Khung Sắt Thang Máy
Một khung sắt thang máy hoàn chỉnh bao gồm nhiều bộ phận được liên kết chặt chẽ để tạo nên một hệ thống chịu lực hiệu quả. Các bộ phận chính này thường bao gồm:
- Dầm chính (Main Beams): Là các thanh thép chịu lực chính, chạy dọc theo chiều cao của giếng thang, có nhiệm vụ chịu tải trọng lớn nhất từ cabin và các thiết bị.
- Thanh gia cố (Bracing/Stiffeners): Các thanh thép ngang và chéo, được bố trí xen kẽ với dầm chính, có chức năng tăng cường độ cứng, chống lại các biến dạng do rung động hoặc lực ngang, đảm bảo sự ổn định cho toàn bộ khung.
- Đế móng (Base Plate/Foundation Support): Là bộ phận chịu lực trực tiếp từ khung sắt xuống nền móng công trình, đảm bảo khung được neo giữ vững chắc và phân tán đều tải trọng xuống nền đất.
- Ray dẫn hướng (Guide Rails): Mặc dù không phải là bộ phận của khung sắt, nhưng các giá đỡ ray dẫn hướng được gắn trực tiếp vào khung sắt, là yếu tố quan trọng để cabin thang máy di chuyển êm ái và an toàn.
- Mối nối (Connections): Bao gồm các mối hàn hoặc hệ thống bu lông, đai ốc, có vai trò liên kết các thanh thép với nhau, đảm bảo sự liền mạch và khả năng chịu lực của toàn bộ cấu trúc.
Ưu Nhược Điểm Khi Sử Dụng Khung Sắt Thang Máy
Việc lựa chọn khung sắt thang máy mang lại nhiều lợi ích đáng kể so với các phương pháp truyền thống, tuy nhiên, cũng có những hạn chế cần được xem xét kỹ lưỡng trước khi đưa ra quyết định cuối cùng.
Ưu Điểm Vượt Trội Của Khung Sắt Thang Máy
Khung sắt thang máy nổi bật với những ưu điểm sau:
- Tiết kiệm không gian: Do không cần tường bê tông dày, khung sắt giúp giảm diện tích chiếm dụng, đặc biệt quan trọng đối với các công trình có diện tích hạn chế như nhà cải tạo, nhà phố, biệt thự mini.
- Thi công nhanh chóng: Các cấu kiện thép được gia công chính xác tại xưởng, việc lắp đặt tại công trình diễn ra nhanh gọn, giảm thiểu ảnh hưởng đến tiến độ và các hạng mục xây dựng khác.

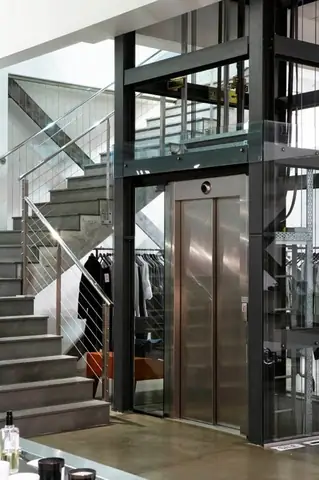

- Tính thẩm mỹ cao: Khung sắt có thể dễ dàng kết hợp với các vật liệu hoàn thiện khác, đặc biệt là vách kính, tạo nên vẻ ngoài hiện đại, sang trọng và thông thoáng cho không gian.
- Linh hoạt trong thiết kế và lắp đặt: Cấu trúc khung thép cho phép tùy chỉnh kích thước, hình dáng và vị trí lắp đặt một cách linh hoạt, phù hợp với nhiều loại công trình và yêu cầu kiến trúc khác nhau.
Nhược Điểm Cần Cân Nhắc Của Khung Sắt Thang Máy
Có thể bạn quan tâm: Khóa Thang Máy Mitsubishi: Hướng Dẫn Sử Dụng & Mua Phụ Tùng Chính Hãng
Bên cạnh những ưu điểm, việc sử dụng khung sắt thang máy cũng đòi hỏi sự chú ý đến các nhược điểm tiềm ẩn:
- Yêu cầu về độ chính xác cao: Quá trình gia công và lắp đặt khung sắt đòi hỏi độ chính xác kỹ thuật cao để đảm bảo khả năng chịu lực và an toàn. Sai sót nhỏ có thể dẫn đến những hệ lụy nghiêm trọng.
- Khả năng chống cháy, chống ăn mòn: Thép có thể bị ảnh hưởng bởi nhiệt độ cao và môi trường ẩm ướt. Do đó, cần có các biện pháp xử lý bề mặt như sơn chống cháy, sơn chống gỉ, mạ kẽm để tăng cường khả năng chống cháy và chống ăn mòn.
- Yêu cầu về nền móng vững chắc: Khung sắt thang máy, dù nhẹ hơn bê tông, vẫn cần một nền móng đủ vững chắc để chịu được toàn bộ tải trọng và đảm bảo sự ổn định lâu dài cho hệ thống.
Các Loại Vật Liệu & Tiêu Chuẩn Phổ Biến Cho Khung Sắt Thang Máy
Việc lựa chọn vật liệu thép chất lượng cao và tuân thủ các tiêu chuẩn kỹ thuật là yếu tố then chốt để đảm bảo độ bền, an toàn và tuổi thọ cho khung sắt thang máy.
Thép SS400, Q235 và Các Loại Thép Khác
Trong sản xuất khung thang máy, các loại thép carbon thông dụng được ưa chuộng nhờ sự cân bằng giữa độ bền, khả năng gia công và chi phí.
Có thể bạn quan tâm: Hợp Đồng Thang Máy: Quy Định Pháp Lý, Điều Khoản Quan Trọng & Lưu Ý Thi Công
- Thép SS400: Là loại thép kết cấu phổ biến của Nhật Bản, có giới hạn chảy tối thiểu là 245 MPa và giới hạn bền kéo tối thiểu là 400-510 MPa. SS400 có khả năng hàn tốt, dễ dàng uốn, cắt và tạo hình, rất phù hợp cho các cấu kiện chịu lực trong xây dựng.
- Thép Q235: Là loại thép carbon cường độ thấp của Trung Quốc, tương đương với SS400 của Nhật Bản hoặc A36 của Mỹ. Q235 có giới hạn chảy tối thiểu là 235 MPa và giới hạn bền kéo là 375-460 MPa. Loại thép này cũng có khả năng hàn và gia công tốt, được sử dụng rộng rãi trong các công trình xây dựng dân dụng và công nghiệp.
- Các loại thép khác: Tùy thuộc vào yêu cầu cụ thể về tải trọng và môi trường làm việc, có thể sử dụng các loại thép hợp kim có cường độ cao hơn hoặc các loại thép có khả năng chống ăn mòn tốt hơn như thép không gỉ (inox) cho các bộ phận đặc thù.
Tiêu Chuẩn Gia Công Khung Thép Thang Máy
Quy trình gia công khung thép thang máy cần tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật để đảm bảo chất lượng và an toàn, bao gồm:
- Tiêu chuẩn thiết kế: Theo các quy chuẩn xây dựng quốc gia và quốc tế về kết cấu thép (ví dụ: TCVN, AISC, EN).
- Tiêu chuẩn vật liệu: Sử dụng thép có chứng nhận chất lượng, nguồn gốc rõ ràng, phù hợp với các tiêu chuẩn như ASTM, JIS, EN.
- Tiêu chuẩn gia công: Bao gồm quy trình cắt, hàn, khoan, lắp ghép theo đúng bản vẽ kỹ thuật, đảm bảo dung sai cho phép. Đặc biệt, kỹ thuật hàn phải đạt chuẩn để đảm bảo liên kết chắc chắn và bền vững.
- Quy trình kiểm tra chất lượng: Kiểm tra kích thước, dung sai, độ phẳng, độ vuông góc, chất lượng mối hàn (bằng mắt thường, siêu âm, tia X nếu cần) trước khi xuất xưởng và nghiệm thu tại công trình.
- Biện pháp chống ăn mòn và chống cháy: Xử lý bề mặt thép theo đúng quy trình (sơn lót, sơn phủ, mạ kẽm nhúng nóng, phun chống cháy) theo yêu cầu của môi trường và quy định an toàn PCCC.
Quy Trình Thi Công Khung Sắt Thang Máy Cơ Bản
Quy trình thi công khung sắt thang máy đòi hỏi sự phối hợp chặt chẽ giữa các khâu, từ chuẩn bị đến nghiệm thu, nhằm đảm bảo công trình đạt chất lượng và an toàn tuyệt đối.
Các Bước Thi Công Khung Sắt Thang Máy Đúng Kỹ Thuật
Quy trình thi công khung sắt thang máy thường bao gồm các bước cơ bản sau:
- Khảo sát, đo đạc: Đội ngũ kỹ thuật tiến hành khảo sát mặt bằng, đo đạc chính xác vị trí lắp đặt, tính toán tải trọng và lên phương án thi công chi tiết dựa trên bản vẽ thiết kế và điều kiện thực tế của công trình.
- Chuẩn bị vật liệu và gia công khung: Thép được vận chuyển đến xưởng, tiến hành cắt, tạo hình, khoan lỗ và hàn theo đúng bản vẽ. Toàn bộ các cấu kiện sẽ được kiểm tra chất lượng trước khi sơn chống gỉ hoặc các biện pháp xử lý bề mặt khác.
- Lắp đặt khung tại công trình: Các cấu kiện thép đã được gia công sẽ được vận chuyển đến công trình và tiến hành lắp ghép theo đúng trình tự. Móng hoặc đế được cố định chắc chắn, sau đó các cột, dầm và thanh giằng được lắp ráp và liên kết với nhau bằng bu lông hoặc hàn.
- Kiểm tra, nghiệm thu: Sau khi lắp đặt hoàn chỉnh, đội ngũ kỹ thuật sẽ tiến hành kiểm tra toàn bộ các mối nối, độ thẳng đứng, độ vuông góc, kích thước và sự ổn định của khung. Các hạng mục này phải đạt tiêu chuẩn kỹ thuật mới được nghiệm thu và bàn giao để tiếp tục các công đoạn lắp đặt thiết bị thang máy.
Lưu Ý Quan Trọng Khi Lựa Chọn và Lắp Đặt Khung Sắt Thang Máy
Có thể bạn quan tâm: Vụ Cưỡng Hôn Trong Thang Máy: Phân Tích Hành Vi, Mức Phạt Và Phản Ứng Xã Hội
Việc lựa chọn và lắp đặt khung sắt thang máy cần được xem xét kỹ lưỡng dựa trên nhiều yếu tố để đảm bảo sự phù hợp, an toàn và hiệu quả lâu dài cho công trình.
Chọn Khung Sắt Phù Hợp Với Loại Thang Máy Gia Đình (350kg, 450kg)
Đối với thang máy gia đình, tải trọng phổ biến là 350kg và 450kg. Việc lựa chọn khung sắt cần dựa trên tải trọng này và kích thước cabin:
- Thang máy 350kg: Thường có cabin kích thước nhỏ, yêu cầu khung sắt với các thanh thép có tiết diện vừa phải, dầm chính và thanh gia cố được tính toán để đảm bảo độ cứng vững cần thiết.
- Thang máy 450kg: Có cabin lớn hơn và tải trọng cao hơn, đòi hỏi khung sắt sử dụng các thanh thép có tiết diện lớn hơn, kết cấu gia cố dày dặn hơn để chịu được lực tác động lớn hơn.
Ngoài ra, chiều cao giếng thang, tốc độ di chuyển của thang máy cũng ảnh hưởng đến yêu cầu về vật liệu và kết cấu khung. Việc tham vấn ý kiến của các kỹ sư kết cấu hoặc đơn vị cung cấp thang máy chuyên nghiệp là rất quan trọng để có lựa chọn phù hợp nhất.
Báo Giá & Chi Phí Gia Công Khung Sắt Thang Máy
Chi phí gia công khung sắt thang máy phụ thuộc vào nhiều yếu tố, chủ yếu bao gồm:
- Khối lượng thép sử dụng: Số lượng và chủng loại thép (độ dày, tiết diện thanh thép) cần dùng.
- Độ phức tạp của thiết kế: Các bản vẽ thiết kế chi tiết, yêu cầu về kỹ thuật lắp đặt phức tạp sẽ làm tăng chi phí.
- Loại vật liệu và phương pháp xử lý bề mặt: Thép mạ kẽm, sơn tĩnh điện hoặc sơn chống cháy sẽ có chi phí cao hơn so với sơn lót thông thường.
- Chi phí gia công và nhân công lắp đặt: Tùy thuộc vào quy mô xưởng, trình độ thợ và địa điểm lắp đặt.
- Yêu cầu về vận chuyển: Khoảng cách vận chuyển cấu kiện thép từ xưởng đến công trình.
Thông thường, báo giá khung sắt thang máy sẽ được tính theo đơn vị cân nặng hoặc theo bộ hoàn chỉnh. Nhiều đơn vị cung cấp báo giá tận xưởng, giúp khách hàng có cái nhìn minh bạch về chi phí.
So Sánh Khung Thép Sơn Tĩnh Điện Và Các Phương Pháp Xử Lý Bề Mặt Khác
Việc xử lý bề mặt khung thép thang máy đóng vai trò quan trọng trong việc bảo vệ kết cấu khỏi ăn mòn, tăng tính thẩm mỹ và đảm bảo an toàn phòng cháy chữa cháy.
- Sơn tĩnh điện: Là phương pháp phủ một lớp sơn dạng bột lên bề mặt kim loại, sau đó được nung nóng để lớp sơn nóng chảy và tạo thành một lớp màng liên tục, bền chắc. Sơn tĩnh điện có ưu điểm về độ bền màu cao, khả năng chống ăn mòn tốt, bề mặt mịn đẹp và đa dạng màu sắc, rất phù hợp cho các công trình yêu cầu tính thẩm mỹ cao.
- Mạ kẽm nhúng nóng: Lớp phủ kẽm tạo ra một rào cản bảo vệ thép khỏi tác động của môi trường ẩm ướt, giúp ngăn ngừa gỉ sét hiệu quả. Phương pháp này thường được áp dụng cho các cấu kiện chịu lực ngoài trời hoặc trong môi trường có độ ẩm cao.
- Sơn chống cháy: Là các loại sơn chuyên dụng có khả năng phồng nở khi gặp nhiệt độ cao, tạo thành lớp cách nhiệt, làm chậm quá trình lan truyền lửa và bảo vệ kết cấu thép khỏi bị biến dạng trong đám cháy. Đây là yếu tố bắt buộc đối với các công trình công cộng và tòa nhà cao tầng.
Khung Sắt Thang Máy Cho Nhà Cải Tạo: Những Điểm Cần Đặc Biệt Lưu Ý
Việc lắp đặt khung sắt thang máy trong nhà cải tạo tiềm ẩn nhiều thách thức hơn so với công trình mới, đòi hỏi sự chuẩn bị kỹ lưỡng:
- Khảo sát kết cấu hiện trạng: Cần đánh giá kỹ lưỡng khả năng chịu lực của nền móng, tường và sàn nhà hiện có để đảm bảo chúng có thể chịu được tải trọng bổ sung từ khung sắt và thang máy.
- Tối ưu hóa không gian: Việc bố trí khung sắt và giếng thang cần được tính toán cẩn thận để không ảnh hưởng đến công năng sử dụng của các không gian khác, tận dụng tối đa diện tích sẵn có.
- Pháp lý và giấy phép: Một số trường hợp cải tạo có thể yêu cầu xin phép xây dựng bổ sung, cần tìm hiểu kỹ các quy định của địa phương.
- Giảm thiểu tiếng ồn và rung động: Quy trình thi công cần có các biện pháp giảm thiểu tiếng ồn, bụi bẩn để không làm phiền đến sinh hoạt của gia đình hoặc các hộ liền kề.
- An toàn thi công: Do không gian hạn chế và kết cấu cũ, việc đảm bảo an toàn cho người lao động trong quá trình lắp đặt là cực kỳ quan trọng.
