Kích thước chung trong bản vẽ nhà là những số liệu quan trọng, xác định phạm vi tổng thể của một công trình, đóng vai trò là nền tảng cho mọi quyết định thiết kế, thi công và quản lý. Chúng không chỉ giúp hình dung quy mô của ngôi nhà mà còn ảnh hưởng trực tiếp đến việc bố trí không gian, đảm bảo công năng sử dụng hiệu quả và sự hài hòa với môi trường xung quanh. Hiểu rõ về kích thước chung là bước đầu tiên và thiết yếu để bạn có thể đọc hiểu bản vẽ, lập kế hoạch xây dựng hoặc đánh giá một dự án bất động sản.
Bài viết này sẽ đi sâu vào khái niệm, phân loại và tầm quan trọng của kích thước chung trong bản vẽ nhà. Chúng ta sẽ khám phá cách chúng được thể hiện, lý do tại sao chúng lại là yếu tố không thể thiếu trong quy trình xây dựng, từ đó giúp bạn có cái nhìn toàn diện hơn về các khía cạnh kỹ thuật cũng như quy hoạch của một công trình.
Kích thước chung trong bản vẽ nhà là gì?
Kích thước chung trong bản vẽ nhà, còn được gọi là kích thước tổng thể (overall dimensions), là những thông số đo lường thể hiện giới hạn ngoại vi lớn nhất của toàn bộ công trình hoặc một khu vực chức năng chính. Vai trò cốt lõi của chúng là cung cấp một cái nhìn bao quát về quy mô, diện tích và hình dạng tổng thể của ngôi nhà, giúp xác định phạm vi và giới hạn xây dựng.
Sự quan trọng của kích thước chung nằm ở khả năng định hình không gian và công năng sử dụng. Chúng là yếu tố quyết định đến việc ngôi nhà sẽ chiếm dụng bao nhiêu diện tích đất, có đủ không gian để bố trí các phòng chức năng theo mong muốn hay không, và liệu thiết kế có phù hợp với mục đích sử dụng lâu dài của gia chủ hay không. Một bản vẽ với kích thước chung rõ ràng sẽ giúp tránh những sai sót trong quá trình lên ý tưởng, thiết kế và thi công, đảm bảo công trình cuối cùng đáp ứng được kỳ vọng về cả thẩm mỹ lẫn công năng.
Phân biệt các loại kích thước cơ bản trong bản vẽ nhà
Có thể bạn quan tâm: 100+ Mẫu Bản Thiết Kế Nhà Đẹp, Hiện Đại & Chi Phí Hợp Lý 2026

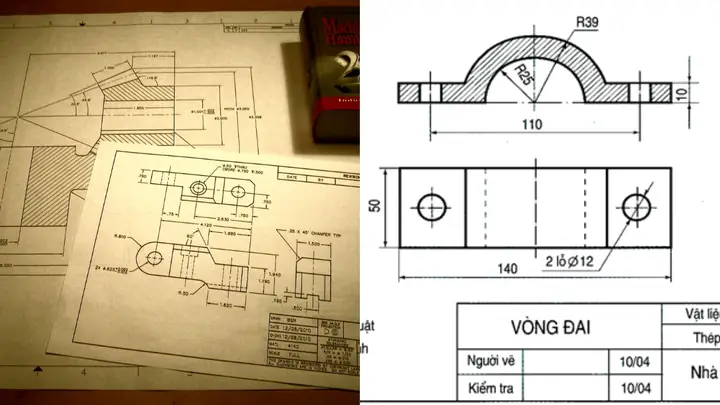

Trong bản vẽ kỹ thuật, có nhiều loại kích thước khác nhau, trong đó ba loại cơ bản nhất bao gồm kích thước chung, kích thước từng bộ phận và kích thước lắp ráp. Mỗi loại có một vai trò và cách thể hiện riêng biệt, bổ trợ lẫn nhau để tạo nên một bản vẽ chi tiết và đầy đủ thông tin.
-

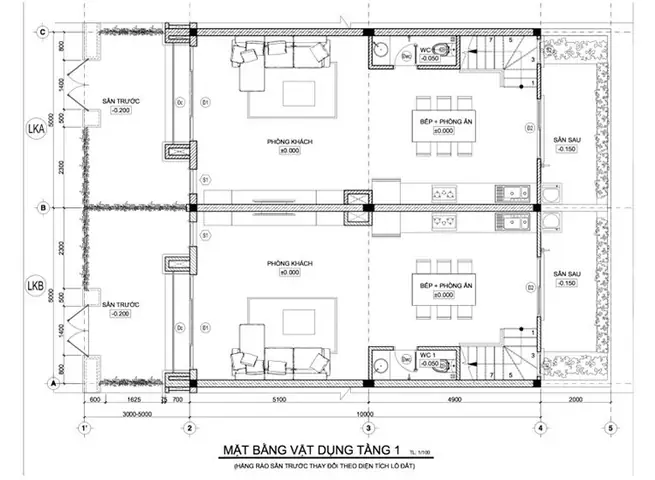

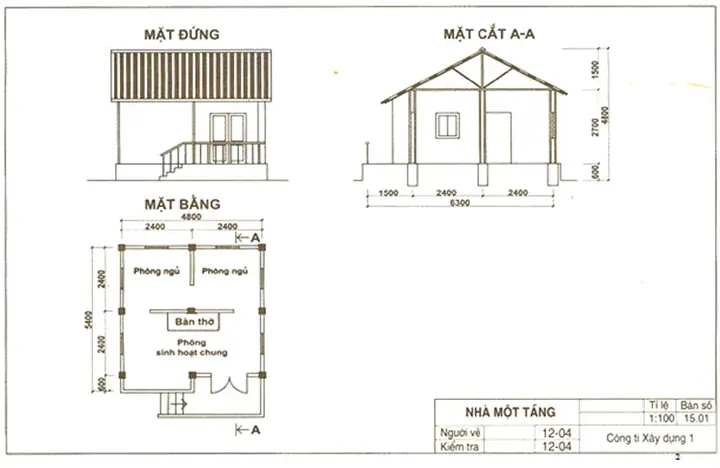

Kích thước chung (Overall Dimensions): Đây là các thông số thể hiện chiều dài, chiều rộng và chiều cao tổng thể của toàn bộ công trình hoặc một khối kiến trúc lớn. Chúng cho biết giới hạn vật lý lớn nhất mà ngôi nhà chiếm dụng, giúp định hình quy mô và bố cục tổng thể trên mặt bằng. Kích thước chung thường được thể hiện ở các góc của bản vẽ hoặc bao quanh toàn bộ mặt bằng, giúp người xem dễ dàng nắm bắt được quy mô của dự án.
-
Kích thước từng bộ phận (Component Dimensions): Khác với kích thước chung, loại kích thước này tập trung vào việc chi tiết hóa từng hạng mục, từng cấu kiện riêng lẻ của công trình. Chúng bao gồm kích thước của cửa sổ, cửa ra vào, tường, dầm, cột, hay thậm chí là các chi tiết nội thất. Vai trò của kích thước từng bộ phận là đảm bảo sự chính xác trong thi công từng chi tiết, từ đó tạo nên một tổng thể hoàn chỉnh và đúng với thiết kế ban đầu.
-
Kích thước lắp ráp (Assembly Dimensions): Loại kích thước này rất quan trọng trong việc xác định khoảng không gian cần thiết giữa các bộ phận hoặc giữa các cấu kiện khi chúng được lắp ghép với nhau. Ví dụ, khoảng cách giữa các dầm, khoảng hở giữa hai bức tường, hoặc khoảng không gian cần thiết để lắp đặt một hệ thống kỹ thuật. Kích thước lắp ráp giúp đảm bảo các bộ phận có thể kết hợp với nhau một cách hài hòa, không bị cấn, chật hoặc thừa, đảm bảo tính khả thi của việc thi công và vận hành.
Các yếu tố thuộc kích thước chung trong bản vẽ nhà
Các yếu tố thuộc về kích thước chung cung cấp thông tin nền tảng về quy mô bao quát của một công trình. Ba yếu tố cơ bản nhất mà bất kỳ ai đọc bản vẽ cũng cần nắm vững là chiều dài, chiều rộng và chiều cao tổng thể.
Có thể bạn quan tâm: Nữ Sinh Năm 1975 (ất Mão) Thuộc Cung Gì, Mệnh Gì Và Tính Cách Đặc Trưng
-

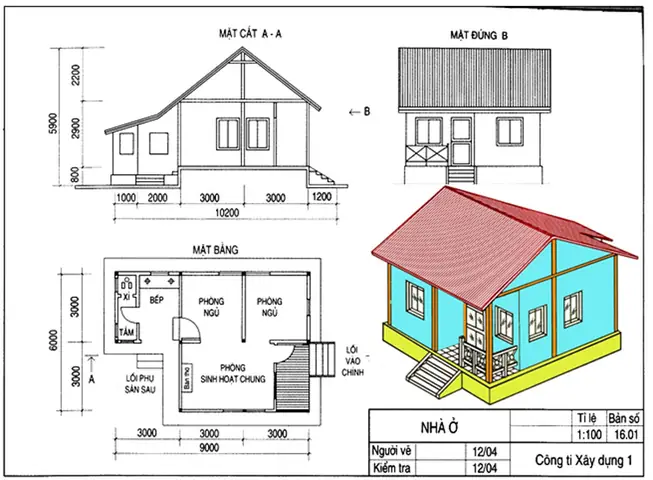

Chiều dài tổng thể của công trình: Đây là khoảng cách đo từ điểm xa nhất ở một đầu của công trình đến điểm xa nhất ở đầu đối diện, theo trục dài nhất. Chiều dài tổng thể giúp xác định diện tích sử dụng theo một phương hướng nhất định và ảnh hưởng đến cách bố trí các phòng theo chiều ngang.
-
Chiều rộng tổng thể của công trình: Tương tự, chiều rộng tổng thể là khoảng cách đo từ điểm xa nhất ở một cạnh của công trình đến điểm xa nhất ở cạnh đối diện, theo trục ngắn hơn. Thông số này cùng với chiều dài sẽ quyết định diện tích xây dựng hình chữ nhật bao quanh ngôi nhà.
-
Chiều cao tổng thể của công trình: Đây là khoảng cách đo từ cao độ thấp nhất của công trình (thường là mặt đất hoặc sàn tầng trệt) đến điểm cao nhất của công trình, bao gồm cả mái. Chiều cao tổng thể có vai trò quan trọng trong việc định hình kiến trúc, đảm bảo sự cân đối và tuân thủ các quy định về mật độ xây dựng.
Tại sao cần có kích thước chung trong bản vẽ nhà?
Việc xác định rõ ràng kích thước chung trong bản vẽ nhà là vô cùng cần thiết cho nhiều mục đích quan trọng. Chúng đóng vai trò là kim chỉ nam cho quá trình quy hoạch tổng thể, là căn cứ để xin phép xây dựng, và là yếu tố then chốt trong quản lý dự án từ khâu lập kế hoạch đến triển khai thi công.
Hơn thế nữa, kích thước chung còn là công cụ đắc lực để ước lượng vật liệu xây dựng và chi phí ban đầu. Dựa trên diện tích và thể tích bao quát mà kích thước chung cung cấp, các kỹ sư và chủ đầu tư có thể dự trù được lượng xi măng, gạch, sắt thép, gỗ và các vật liệu khác cần thiết, từ đó lên kế hoạch ngân sách một cách chính xác hơn.
Có thể bạn quan tâm: Ngũ Hành Tương Sinh Tương Khắc: Giải Mã Mối Quan Hệ Vận Mệnh Toàn Diện
Kích thước chung giúp xác định không gian lắp đặt và vận chuyển
Kích thước chung của công trình có ảnh hưởng trực tiếp đến việc bố trí không gian lắp đặt các tiện ích và thiết bị, cũng như khả năng tiếp cận và vận chuyển vật liệu xây dựng.
Phân tích cách kích thước chung ảnh hưởng đến việc bố trí công trình trên mặt bằng cho thấy, một ngôi nhà có kích thước tổng thể phù hợp sẽ tạo điều kiện thuận lợi cho việc phân chia các khu vực chức năng. Ví dụ, chiều rộng và chiều dài tổng thể sẽ quyết định số lượng phòng có thể bố trí trên mỗi tầng, khoảng cách giữa các phòng, và diện tích dành cho hành lang, cầu thang. Một công trình quá lớn có thể dẫn đến lãng phí không gian, trong khi công trình quá nhỏ có thể gây chật chội, thiếu tiện nghi.
Liên hệ kích thước chung với khả năng tiếp cận và vận chuyển vật liệu xây dựng, thiết bị là một khía cạnh thực tế. Kích thước tổng thể của công trình, đặc biệt là chiều rộng mặt tiền, sẽ ảnh hưởng đến khả năng xe tải chở vật liệu có thể tiếp cận công trường. Ngoài ra, các kích thước bao quát cũng giúp xác định liệu các cấu kiện lớn như dầm thép, kết cấu tiền chế, hay thiết bị nội thất cồng kềnh có thể được vận chuyển vào khu vực xây dựng hoặc lắp đặt một cách dễ dàng hay không.
Kích thước chung và vai trò trong thẩm định bản vẽ
Kích thước chung trong bản vẽ nhà giữ một vai trò quan trọng trong quá trình thẩm định bản vẽ bởi các cơ quan chức năng. Chúng là yếu tố cơ bản để đánh giá sự tuân thủ của dự án đối với các quy hoạch xây dựng đã được phê duyệt và các quy định pháp luật liên quan.
Có thể bạn quan tâm: 5 Mệnh Tương Sinh Tương Khắc: Quy Luật Ngũ Hành Trong Phong Thủy
Các cơ quan chức năng, như Sở Xây dựng, Phòng Quản lý Đô thị, sẽ dựa vào kích thước chung như chiều dài, chiều rộng, chiều cao tổng thể, mật độ xây dựng và khoảng lùi để kiểm tra xem bản vẽ có vi phạm các quy định về quy hoạch không gian, an toàn cháy nổ, hoặc ảnh hưởng đến cảnh quan chung của khu vực hay không. Việc tuân thủ các giới hạn về kích thước chung không chỉ đảm bảo tính pháp lý cho công trình mà còn góp phần tạo nên một môi trường sống an toàn, văn minh và hài hòa.
Các kích thước tiêu chuẩn thường gặp cho từng hạng mục trong bản vẽ nhà
Bên cạnh kích thước chung bao quát, bản vẽ nhà còn chi tiết hóa kích thước của từng bộ phận để đảm bảo tính khả thi và thẩm mỹ. Hiểu rõ các kích thước tiêu chuẩn này giúp bạn có cái nhìn cụ thể hơn về cách các yếu tố kiến trúc được thiết kế và áp dụng trong thực tế, từ đó đưa ra những lựa chọn phù hợp cho không gian sống của mình.
Kích thước cửa ra vào và cửa phòng
Kích thước của cửa ra vào và cửa phòng là một trong những yếu tố quan trọng hàng đầu, ảnh hưởng đến sự tiện lợi trong sử dụng, tính an toàn và thẩm mỹ của ngôi nhà.
- Cửa chính: Kích thước tiêu chuẩn cho cửa chính thường dao động từ 1.2m đến 1.6m chiều rộng và 2.4m đến 2.8m chiều cao. Kích thước này đủ rộng để tiện lợi cho việc di chuyển đồ đạc lớn và đảm bảo sự thông thoáng. Đối với các ngôi nhà hiện đại, cửa chính đôi với hai cánh có thể có chiều rộng lên đến hơn 2m.
- Cửa phòng ngủ: Cửa phòng ngủ thường có chiều rộng từ 0.9m đến 1.1m và chiều cao khoảng 2.2m đến 2.4m. Kích thước này đảm bảo sự riêng tư cho không gian nghỉ ngơi nhưng vẫn đủ rộng để di chuyển giường hoặc các vật dụng nội thất khác.
- Cửa nhà vệ sinh: Kích thước cửa nhà vệ sinh thường tương đương cửa phòng ngủ, khoảng 0.8m đến 1.0m chiều rộng và 2.2m chiều cao. Một số trường hợp đặc biệt, ví dụ như nhà vệ sinh cho người khuyết tật, có thể yêu cầu kích thước cửa rộng hơn.
Kích thước cầu thang và ban công
Cầu thang và ban công không chỉ là những yếu tố chức năng mà còn góp phần tạo nên vẻ đẹp kiến trúc cho ngôi nhà.
-
Cầu thang: Chiều rộng cầu thang tiêu chuẩn thường từ 0.9m đến 1.2m để đảm bảo việc di chuyển thuận tiện và an toàn. Chiều cao của mỗi bậc thang (riser) thường từ 150mm đến 180mm, và chiều rộng của mỗi bậc (tread) từ 250mm đến 300mm, tuân theo công thức tối ưu cho việc đi lại thoải mái. Chiều cao của lan can cầu thang thường từ 900mm đến 1.1m để đảm bảo an toàn, đặc biệt đối với trẻ nhỏ.
-
Ban công: Kích thước ban công có thể thay đổi tùy thuộc vào thiết kế và diện tích ngôi nhà, nhưng thông thường chiều rộng ban công dao động từ 1.2m trở lên. Chiều cao của lan can ban công cũng tương tự như lan can cầu thang, khoảng 1.1m để đảm bảo an toàn.
Kích thước các bộ phận nội thất cơ bản
Mặc dù không phải là yếu tố thuộc về bản vẽ kiến trúc ban đầu theo nghĩa kỹ thuật, nhưng kích thước chung của các bộ phận nội thất cơ bản lại là yếu tố quan trọng để người đọc bản vẽ hình dung được không gian sống sau khi hoàn thành.
- Giường: Kích thước giường tiêu chuẩn có nhiều loại, phổ biến như giường đơn (rộng 0.9m – 1.2m), giường đôi (rộng 1.5m – 1.8m) và giường King size (rộng 2m trở lên). Chiều dài giường thường từ 1.9m – 2.1m.
- Tủ: Tủ quần áo có chiều rộng và chiều sâu đa dạng, tùy thuộc vào diện tích phòng và nhu cầu lưu trữ. Chiều sâu tủ thường từ 0.5m – 0.6m. Tủ bếp cũng có kích thước chuẩn với chiều sâu mặt bàn bếp khoảng 0.6m.
- Bàn ghế: Kích thước bàn ăn, bàn làm việc, ghế sofa cũng rất đa dạng. Ví dụ, một bộ bàn ăn cho 4 người có thể có kích thước bàn khoảng 1.2m x 0.8m. Chiều cao tiêu chuẩn của bàn làm việc và bàn ăn thường khoảng 0.75m.
