Việc hiểu rõ kích thước hố pít thang máy chuẩn là yếu tố then chốt để đảm bảo an toàn, vận hành ổn định và tuổi thọ cho hệ thống thang máy. Hố pít, dù nằm sâu dưới cùng, lại đóng vai trò quan trọng như một “bộ đệm” và “nơi trú ẩn” cho các bộ phận thiết yếu, đồng thời bảo vệ người sử dụng khi có sự cố. Bài viết này sẽ đi sâu vào các quy định, thông số kỹ thuật và những yếu tố cần thiết khi xác định kích thước hố pít, giúp bạn có cái nhìn toàn diện nhất.
Trong nội dung chính, chúng ta sẽ khám phá định nghĩa và vai trò không thể thiếu của hố pít, tìm hiểu các kích thước tiêu chuẩn dựa trên loại thang máy và phân tích sâu hơn các yếu tố ảnh hưởng đến việc xác định thông số này. Tiếp theo, phần nội dung bổ sung sẽ cung cấp những lưu ý quan trọng trong quá trình thi công và xây dựng, đảm bảo chất lượng công trình tối ưu.
Hố pít thang máy là gì và tại sao cần chú ý đến kích thước?

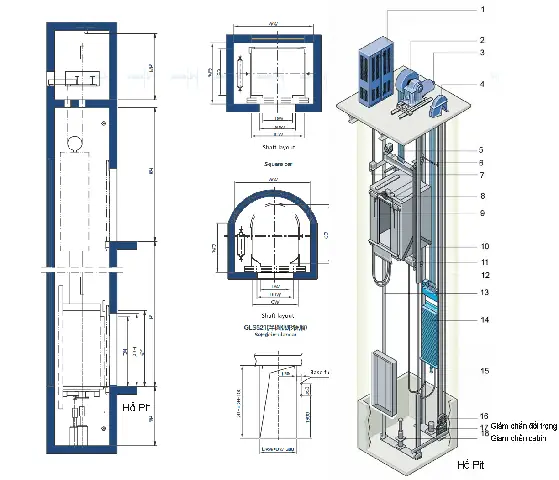

Hố pít thang máy là không gian được đào âm dưới cốt sàn tầng thấp nhất, có nhiệm vụ chứa các bộ phận quan trọng của thang máy như đối trọng, hệ thống giảm chấn và ray dẫn hướng. Về cơ bản, nó là phần nền móng chịu lực và bảo vệ cho toàn bộ hệ thống thang máy khi hoạt động và trong các tình huống khẩn cấp.
Tầm quan trọng của việc đảm bảo kích thước hố pít chuẩn xác là không thể phủ nhận, bởi nó ảnh hưởng trực tiếp đến hiệu quả lắp đặt, sự thuận tiện trong bảo trì và trên hết là sự an toàn cho người sử dụng. Một hố pít có kích thước không phù hợp có thể dẫn đến các vấn đề kỹ thuật nghiêm trọng, gây nguy hiểm và làm giảm đáng kể tuổi thọ của thang máy.
Vai trò của hố pít thang máy
Hố pít thang máy đóng vai trò là nơi chứa chấp các bộ phận cơ khí cốt lõi, bao gồm đối trọng di chuyển theo cabin, hệ thống giảm chấn đặt ở đáy hố để hấp thụ lực va đập khi thang dừng hoặc gặp sự cố, cùng với các bộ phận dẫn hướng quan trọng khác. Sự hiện diện của hố pít đảm bảo các bộ phận này được lắp đặt an toàn, hoạt động ổn định và có không gian dự phòng cần thiết.
Có thể bạn quan tâm: Hướng Dẫn Cách Bấm Thang Máy Đúng Cách, An Toàn Và Đơn Giản
Hố pít còn có chức năng quan trọng trong việc đảm bảo an toàn cho người sử dụng, đặc biệt trong các trường hợp thang máy dừng đột ngột hoặc gặp trục trặc kỹ thuật. Nó cung cấp một không gian an toàn, cho phép hệ thống phanh hoạt động hiệu quả và giảm thiểu tối đa rủi ro va đập mạnh cho cabin và hành khách bên trong.
Tầm quan trọng của kích thước hố pít chuẩn
Việc duy trì kích thước hố pít chuẩn xác là yếu tố then chốt ảnh hưởng trực tiếp đến hiệu suất hoạt động và tuổi thọ lâu dài của thang máy. Kích thước phù hợp đảm bảo các bộ phận chuyển động có đủ không gian hoạt động, giảm thiểu ma sát và hao mòn không cần thiết.
Bên cạnh đó, kích thước hố pít chuẩn xác giúp ngăn ngừa hiệu quả các vấn đề kỹ thuật tiềm ẩn như rung lắc quá mức, tiếng ồn khó chịu trong quá trình vận hành. Quan trọng hơn hết, việc tuân thủ các quy định về kích thước hố pít là yêu cầu bắt buộc để đảm bảo thang máy đáp ứng các tiêu chuẩn an toàn nghiêm ngặt, bảo vệ người sử dụng và tuân thủ pháp luật.
Kích thước hố pít thang máy tiêu chuẩn theo quy định và loại thang máy
Việc xác định kích thước hố pít thang máy phụ thuộc vào nhiều yếu tố, trong đó loại thang máy là một trong những yếu tố quan trọng nhất. Các loại thang máy khác nhau, từ thang máy cáp kéo truyền thống đến thang máy trục vít hiện đại hay thang máy gia đình nhỏ gọn, đều có những yêu cầu riêng về không gian đáy hố. Sự khác biệt này đến từ cấu tạo, cơ chế hoạt động và yêu cầu về tải trọng, tốc độ của từng loại.
Có thể bạn quan tâm: Thủ Tục Nhập Khẩu Thang Máy: Hướng Dẫn Chi Tiết Từ A-z 2025
Các thông số kích thước hố pít phổ biến thường được quy định trong các tiêu chuẩn kỹ thuật quốc gia và quốc tế. Tuy nhiên, con số cụ thể có thể dao động tùy thuộc vào từng nhà sản xuất và mẫu mã thang máy. Dưới đây là tổng hợp các thông số thường gặp và phân tích sự khác biệt dựa trên loại thang máy.

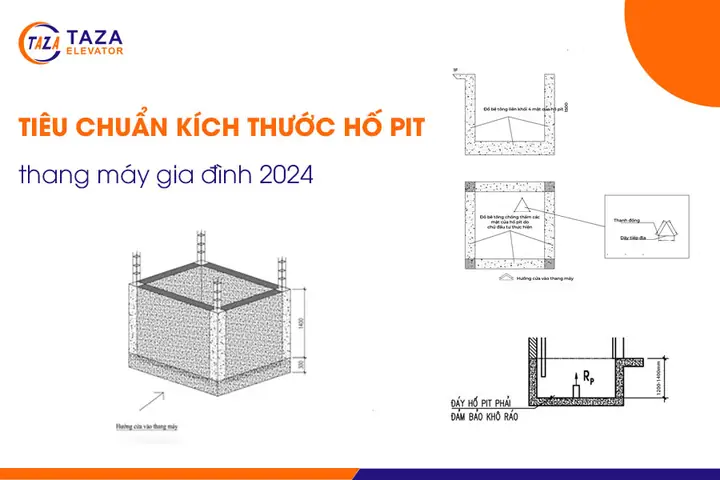

Kích thước hố pít thang máy gia đình phổ biến
Đối với thang máy gia đình, kích thước hố pít thường nhỏ gọn hơn so với các loại thang máy công cộng hoặc tải trọng lớn. Chiều sâu hố pít thông thường dao động từ khoảng 0.6m đến 1.4m, tuy nhiên, đối với một số loại thang máy gia đình đặc biệt, có thể chỉ cần chiều sâu hố pít khoảng 60mm.
Về kích thước chiều rộng và chiều sâu của hố thang (không gian trống bên trong hố pít, nơi cabin và đối trọng di chuyển), các thông số phổ biến có thể kể đến như 1020mm x 980mm hoặc mở rộng hơn đến 1520mm x 1760mm. Kích thước cụ thể này sẽ phụ thuộc vào số lượng tầng phục vụ và tải trọng dự kiến của thang máy gia đình. Ví dụ, một thang máy gia đình 3 tầng thường có yêu cầu kích thước khác với thang máy 5 tầng.
Kích thước hố pít cho các loại thang máy khác
Sự thay đổi về chiều sâu hố pít thường tỷ lệ thuận với tốc độ di chuyển và tải trọng của thang máy. Các thang máy có tốc độ cao hoặc tải trọng lớn sẽ yêu cầu hố pít có chiều sâu lớn hơn để đảm bảo không gian cho hệ thống giảm chấn và các bộ phận an toàn khác.
Ngoài ra, các yêu cầu về kích thước đặc biệt có thể phát sinh đối với các loại thang máy không phòng máy. Trong trường hợp này, không gian cho máy kéo và tủ điện thường được bố trí ở trên hoặc bên cạnh giếng thang, nhưng hố pít vẫn cần đảm bảo các yêu cầu về chiều sâu và cấu trúc chịu lực để chứa đối trọng và hệ thống giảm chấn.
Có thể bạn quan tâm: Thang Máy Không Hố Pít: Giải Pháp Tối Ưu Cho Nhà Cải Tạo & Gia Đình (báo Giá 2026)
Các yếu tố ảnh hưởng đến việc xác định kích thước hố pít thang máy
Việc xác định kích thước hố pít thang máy không chỉ dựa vào các tiêu chuẩn chung mà còn chịu ảnh hưởng bởi nhiều yếu tố cụ thể của từng công trình và hệ thống thang máy. Hiểu rõ các yếu tố này giúp đưa ra quyết định thiết kế chính xác, đảm bảo an toàn và hiệu quả vận hành tối ưu.
Các yếu tố chính bao gồm tải trọng dự kiến của thang máy, tốc độ di chuyển, loại thang máy được lựa chọn, và quan trọng không kém là yêu cầu về không gian cũng như kiến trúc tổng thể của công trình xây dựng.
Ảnh hưởng của tải trọng và tốc độ
Tải trọng và tốc độ là hai yếu tố có ảnh hưởng trực tiếp đến yêu cầu về độ sâu và cấu trúc chịu lực của hố pít. Khi thang máy có tải trọng lớn hơn hoặc tốc độ di chuyển nhanh hơn, lực tác động lên đáy hố pit khi thang dừng hoặc gặp sự cố sẽ mạnh hơn. Do đó, hố pít cần được thiết kế sâu hơn, có kết cấu vững chắc và hệ thống giảm chấn mạnh mẽ hơn để đảm bảo an toàn.
Yếu tố kiến trúc và không gian
Có thể bạn quan tâm: Thang Máy Gia Đình 450kg: Kích Thước, Báo Giá Và Thông Số Kỹ Thuật Chi Tiết
Kiến trúc và không gian có sẵn của công trình đóng vai trò quan trọng trong việc định hình thiết kế của hố pít. Trong những không gian hạn chế về diện tích hoặc có cấu trúc nền móng đặc biệt, việc thiết kế hố pít có thể cần sự linh hoạt và giải pháp kỹ thuật sáng tạo để tối ưu hóa không gian mà vẫn đảm bảo các yêu cầu về an toàn và kỹ thuật.
Những lưu ý quan trọng khi thi công và xây dựng hố pít thang máy
Quá trình thi công và xây dựng hố pít thang máy đòi hỏi sự chính xác, tuân thủ nghiêm ngặt các quy định kỹ thuật và tiêu chuẩn an toàn. Bất kỳ sai sót nào trong giai đoạn này đều có thể dẫn đến những hậu quả nghiêm trọng về vận hành, bảo trì và an toàn cho người sử dụng.
Việc chú trọng đến các khía cạnh như kết cấu, vật liệu, bản vẽ chi tiết và các khoảng cách an toàn là vô cùng cần thiết để đảm bảo hố pít thang máy đạt chất lượng cao nhất và có tuổi thọ bền vững theo thời gian.
Yêu cầu về kết cấu và vật liệu
Cấu trúc chịu lực của thành hố pít là yếu tố cực kỳ quan trọng, bởi nó phải chịu được tải trọng từ các bộ phận thang máy, rung động trong quá trình vận hành và các tác động khác từ môi trường xung quanh. Thông thường, vật liệu được sử dụng phổ biến nhất là bê tông cốt thép, với mác bê tông và chủng loại thép được quy định rõ ràng trong bản vẽ thiết kế.
Bản vẽ kết cấu hố pit thang máy

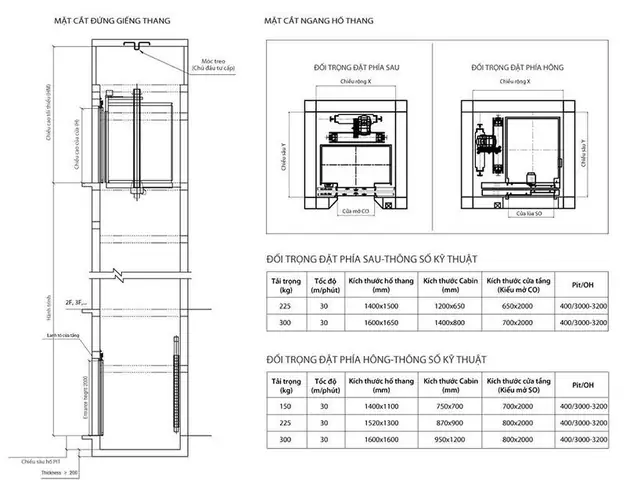

Bản vẽ kết cấu hố pit thang máy đóng vai trò là kim chỉ nam cho toàn bộ quá trình thi công. Một bản vẽ chi tiết và đầy đủ thông số sẽ bao gồm kích thước chính xác của hố pít, độ dày của thành và đáy hố, vị trí neo giữ các bộ phận cơ khí, các lỗ chờ cho đường dây điện và cáp tín hiệu.
Khoảng cách an toàn và lắp đặt
Khoảng cách giữa khung thép dẫn đường thang máy và thành hố pit cần được tuân thủ nghiêm ngặt theo quy định của nhà sản xuất. Khoảng cách này đảm bảo cho việc lắp đặt các bộ phận cơ khí diễn ra thuận lợi, tránh va chạm trong quá trình vận hành và tạo điều kiện thuận lợi cho công tác bảo trì, sửa chữa sau này.
Kích thước OH (khoảng trống phía trên) và các yếu tố liên quan
Kích thước OH, hay còn gọi là khoảng trống phía trên, là khoảng cách từ mặt sàn tầng trên cùng đến trần của giếng thang. Khoảng trống này là cần thiết để chứa các bộ phận như máy kéo (đối với thang máy truyền thống), hệ thống cứu hộ khẩn cấp và đảm bảo an toàn cho nhân viên kỹ thuật khi thực hiện bảo trì trên cao. Các yếu tố như loại máy kéo, chiều cao cabin và yêu cầu về an toàn có thể ảnh hưởng đến kích thước OH cần thiết.
