Việc xác định chính xác kích thước hố thang máy 750kg là yếu tố then chốt đảm bảo an toàn, vận hành ổn định và hiệu quả sử dụng không gian. Kích thước này không chỉ phụ thuộc vào tải trọng mà còn liên quan đến cấu tạo tổng thể của công trình và các tiêu chuẩn kỹ thuật hiện hành.
Bài viết này sẽ cung cấp thông tin chi tiết về các thông số kích thước hố thang máy tải trọng 750kg, làm rõ sự khác biệt giữa kích thước hố và kích thước thông thủy, đồng thời phân tích các yếu tố kỹ thuật quan trọng như chiều cao OH, độ sâu hố PIT và ảnh hưởng của cấu tạo tường. Ngoài ra, chúng ta sẽ cùng xem xét các yếu tố cần lưu ý khi lựa chọn, thiết kế, cũng như sự khác biệt giữa các thương hiệu và ảnh hưởng đến báo giá.
Kích Thước Hố Thang Máy 750kg Chuẩn Cần Biết
Kích thước hố thang máy 750kg chuẩn cần phải đáp ứng các yêu cầu về không gian vận hành cho cabin, hệ thống đối trọng, ray dẫn hướng, cùng với khoảng cách an toàn. Việc này đảm bảo thang máy hoạt động trơn tru, tránh va chạm và tuân thủ các quy định an toàn.
Thông Số Kích Thước Hố Thang 750kg Phổ Biến
Các kích thước hố thang máy 750kg phổ biến thường nằm trong một dải nhất định để phù hợp với nhiều loại công trình và thiết kế cabin. Các kích thước này được tính toán dựa trên tiêu chuẩn và khuyến nghị của nhà sản xuất, đảm bảo không gian đủ cho cabin, cửa thang, và các bộ phận kỹ thuật liên quan.
Có thể bạn quan tâm: Kích Thước Hố Thang Máy 250kg Tiêu Chuẩn & Thông Số Chi Tiết
Một số dải kích thước hố thang (Rộng x Sâu) thường gặp cho thang máy 750kg có thể kể đến như:
- 1800mm x 1700mm
- 1900mm x 2000mm
- 1600mm x 2100mm
- 1800mm x 1900mm
- 2000mm x 2000mm
Các kích thước này là tương đối và có thể thay đổi tùy thuộc vào thiết kế cụ thể của từng dự án, loại thang máy (ví dụ: thang máy gia đình, thang máy văn phòng, thang máy tải khách cho chung cư nhỏ). Ví dụ, một số nguồn thông tin kỹ thuật về thang máy có thể đề xuất kích thước hố khoảng 1800mm x 1700mm cho thang máy 750kg với hai cửa ở hai phía, hoặc kích thước rộng hơn như 1900mm x 2000mm khi cần không gian di chuyển thoải mái hơn.
Kích Thước Cabin và Cửa Thang Máy Tương Ứng
Kích thước hố thang máy có mối liên hệ chặt chẽ và trực tiếp với kích thước của cabin thang máy và kích thước cửa thang máy. Kích thước hố phải đủ lớn để chứa cabin cùng với khoảng hở cần thiết cho việc lắp đặt ray dẫn hướng, hệ thống cửa và các bộ phận an toàn khác.
Đối với thang máy 750kg, kích thước cabin phổ biến thường là khoảng 1400mm (Rộng) x 1100mm (Sâu) x 2300mm (Cao). Tương ứng với kích thước cabin này, kích thước cửa thang máy phổ biến có thể là 800mm (Rộng) x 2000mm (Cao) hoặc 900mm (Rộng) x 2100mm (Cao) cho cửa mở tim hoặc cửa mở trượt về hai phía. Kích thước thông thủy của cửa (lọt lòng) sẽ nhỏ hơn kích thước thực tế do có khung cửa và các chi tiết cơ khí.
Cần lưu ý rằng, kích thước hố thang máy được tính toán bao gồm cả phần không gian lắp đặt ray, khoảng hở an toàn hai bên và phía sau cabin, cũng như không gian cho đối trọng và máy kéo (nếu đặt trong hố). Do đó, kích thước thông thủy của cabin và cửa thang máy sẽ nhỏ hơn đáng kể so với kích thước bao ngoài của hố thang.
Có thể bạn quan tâm: Bị Kẹt Trong Thang Máy: Hướng Dẫn Xử Lý & Thoát Hiểm An Toàn
Các Yếu Tố Quan Trọng Liên Quan Đến Kích Thước Hố Thang 750kg
Việc xác định kích thước hố thang máy 750kg không chỉ dựa vào các thông số tiêu chuẩn mà còn chịu ảnh hưởng bởi nhiều yếu tố kỹ thuật đặc thù của công trình. Hiểu rõ các yếu tố này giúp đảm bảo việc thiết kế và thi công hố thang đạt chuẩn, an toàn và hiệu quả.
Chiều Cao OH (Overhead) và Độ Sâu Hố PIT
Chiều cao OH (Overhead) và độ sâu hố PIT (pit depth) là hai thông số kỹ thuật cực kỳ quan trọng, ảnh hưởng trực tiếp đến kích thước tổng thể của hố thang máy và khả năng lắp đặt thiết bị.
- Chiều cao OH (Overhead): Là khoảng cách từ sàn tầng trên cùng tới trần hố thang hoặc sàn phòng máy (nếu có). Thông thường, chiều cao OH tiêu chuẩn cho thang máy 750kg dao động từ 4000mm đến 4200mm. Khoảng cách này cần đủ để lắp đặt cửa tầng trên cùng, hệ thống cửa cabin, cùng với các thiết bị an toàn như bộ giới hạn tốc độ, bộ giảm chấn và đảm bảo không gian cho việc bảo trì, sửa chữa. Nếu OH quá thấp, việc lắp đặt và bảo trì sẽ gặp khó khăn, hoặc thậm chí không thể thực hiện được.
- Độ sâu hố PIT (Pit Depth): Là khoảng cách từ sàn tầng trệt (hoặc tầng dưới cùng) đến đáy hố thang. Độ sâu hố PIT tiêu chuẩn cho thang máy 750kg thường nằm trong khoảng 1500mm đến 1700mm. Hố PIT có nhiệm vụ chứa các bộ phận như ray dẫn hướng, bộ giảm chấn, dây cáp, và các thiết bị an toàn khác. Độ sâu PIT đủ lớn sẽ đảm bảo an toàn khi thang máy dừng khẩn cấp và tạo điều kiện thuận lợi cho việc bảo dưỡng.
Hai yếu tố OH và PIT này là một phần không thể tách rời của kích thước hố thang tổng thể. Chúng định hình không gian dọc của hố thang và ảnh hưởng đến việc lựa chọn loại máy kéo, cũng như toàn bộ thiết kế hệ thống dẫn động.
Cấu Tạo Tường Hố Thang và Ảnh Hưởng Đến Kích Thước
Có thể bạn quan tâm: Mẫu Hợp Đồng Bảo Trì Thang Máy Chuẩn Xác: Nội Dung, Lưu Ý & Chi Phí
Cấu tạo của tường hố thang máy cũng đóng vai trò quan trọng trong việc xác định kích thước hố thang cuối cùng. Độ dày của vật liệu xây dựng tường sẽ cộng thêm vào kích thước thông thủy cần thiết cho cabin và ray dẫn hướng.
Khi tính toán kích thước hố thang máy, cần phải tính toán cả độ dày của tường. Ví dụ, nếu bạn dự định xây tường gạch cho hố thang, độ dày tường có thể lên tới 220mm hoặc hơn tùy thuộc vào tiêu chuẩn xây dựng và yêu cầu chịu lực. Điều này có nghĩa là kích thước hố thang xây dựng thực tế sẽ lớn hơn kích thước thông thủy cần thiết của cabin và ray dẫn hướng một khoảng bằng hai lần độ dày tường (hai bên) cộng với các khoảng hở an toàn.
Công thức tính toán kích thước hố thang bao gồm cả độ dày vật liệu xây dựng sẽ là:
- Chiều rộng hố thang (thực tế) = Chiều rộng thông thủy cabin + Chiều rộng ray dẫn hướng bên trái + Chiều rộng ray dẫn hướng bên phải + Khoảng hở an toàn hai bên + 2 Độ dày tường bên.
- Chiều sâu hố thang (thực tế) = Chiều sâu thông thủy cabin + Khoảng hở phía sau cabin + 2 Độ dày tường trước/sau (nếu có).
Việc tính toán chính xác độ dày tường và các khoảng hở này là rất quan trọng để đảm bảo hố thang có đủ không gian cho các bộ phận kỹ thuật mà không gây lãng phí diện tích xây dựng hoặc làm ảnh hưởng đến kết cấu công trình.
Yếu Tố Cần Lưu Ý Khi Lựa Chọn và Thiết Kế Hố Thang Máy 750kg
Việc lựa chọn và thiết kế hố thang máy 750kg đòi hỏi sự cân nhắc kỹ lưỡng nhiều yếu tố để đảm bảo sự phù hợp, hiệu quả và tuân thủ các quy định. Dưới đây là những thông tin bổ sung hữu ích cho quá trình này.
Sự Khác Biệt Giữa Các Thương Hiệu (Mitsubishi, Taza, Fujiiki, Delta, v.v.)
Có thể bạn quan tâm: Hồ Sơ Nghiệm Thu Thang Máy: Quy Trình, Tiêu Chuẩn & Mẫu Chuẩn
Các thương hiệu thang máy khác nhau có thể có những tiêu chuẩn hoặc khuyến nghị riêng về kích thước hố thang cho cùng một tải trọng 750kg. Mặc dù có những kích thước phổ biến chung, sự khác biệt có thể đến từ thiết kế cabin, loại máy kéo, hệ thống điều khiển và các yêu cầu kỹ thuật riêng của từng nhà sản xuất.
Ví dụ:

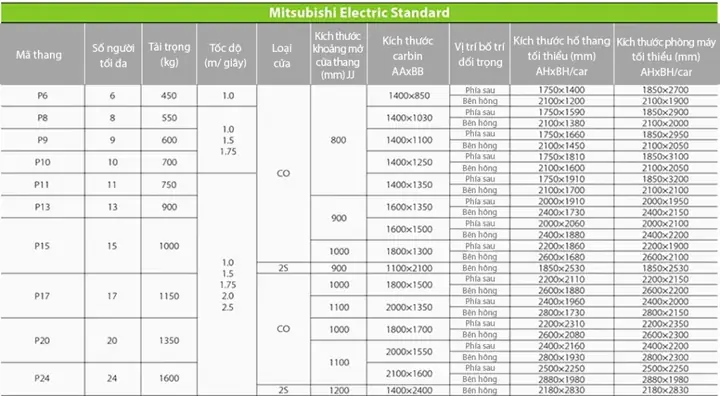

- Mitsubishi: Thường có các kích thước hố tiêu chuẩn rất chi tiết, tối ưu hóa cho hiệu suất và độ bền.
- Taza: Có thể cung cấp các giải pháp linh hoạt hơn, phù hợp với các công trình có không gian hạn chế hoặc yêu cầu đặc biệt.
- Fujiiki / Delta: Có thể tập trung vào các tính năng tiết kiệm năng lượng hoặc thiết kế thẩm mỹ, ảnh hưởng gián tiếp đến việc bố trí thiết bị trong hố thang.
Để có thông tin chính xác nhất, người dùng nên tham khảo catalog kỹ thuật hoặc liên hệ trực tiếp với bộ phận tư vấn của từng thương hiệu mà họ quan tâm. Sự khác biệt này thường không lớn đến mức làm thay đổi hoàn toàn cấu trúc công trình, nhưng có thể ảnh hưởng đến việc tối ưu hóa không gian và chi phí.
Quy Trình Khảo Sát và Tư Vấn Kích Thước Hố Thang
Để xác định kích thước hố thang máy 750kg một cách chính xác nhất, quy trình khảo sát và tư vấn chuyên nghiệp là điều bắt buộc.
Các bước cơ bản bao gồm:
- Khảo sát hiện trạng công trình: Đội ngũ kỹ thuật sẽ đến địa điểm lắp đặt để đo đạc, đánh giá cấu trúc nền móng, vị trí lắp đặt, khả năng chịu lực và các yếu tố liên quan khác.
- Thu thập yêu cầu từ chủ đầu tư: Lắng nghe và hiểu rõ nhu cầu sử dụng, số tầng, mật độ di chuyển, yêu cầu về thẩm mỹ và ngân sách.
- Tư vấn giải pháp: Dựa trên kết quả khảo sát và yêu cầu, chuyên gia sẽ tư vấn về loại thang máy phù hợp, đồng thời đưa ra các phương án thiết kế kích thước hố thang tối ưu nhất.
- Lập bản vẽ thiết kế: Cung cấp bản vẽ chi tiết về kích thước hố thang, vị trí cửa tầng, cửa cabin, ray dẫn hướng, hố PIT, OH, đảm bảo tuân thủ các tiêu chuẩn kỹ thuật và an toàn.
- Duyệt thiết kế: Chủ đầu tư xem xét và duyệt bản vẽ thiết kế trước khi tiến hành thi công.
Tầm quan trọng của việc khảo sát thực tế và tư vấn chuyên nghiệp không thể phủ nhận. Nó giúp phát hiện sớm các vấn đề tiềm ẩn, tránh sai sót trong quá trình thi công, tiết kiệm chi phí và đảm bảo thang máy hoạt động an toàn, bền bỉ.
Các Yếu Tố Ảnh Hưởng Đến Báo Giá Kích Thước Hố Thang
Báo giá liên quan đến kích thước hố thang máy 750kg không chỉ đơn thuần là chi phí xây dựng hố mà còn bao gồm nhiều yếu tố khác có thể làm thay đổi tổng chi phí.
Các yếu tố ảnh hưởng đến báo giá bao gồm:
- Độ phức tạp của công trình: Các công trình có địa chất phức tạp, yêu cầu gia cố nền móng đặc biệt hoặc nằm trong khu vực khó thi công sẽ có chi phí cao hơn.
- Vật liệu xây dựng: Việc sử dụng vật liệu xây dựng khác nhau (bê tông cốt thép, gạch chịu lực) sẽ có mức giá khác nhau.
- Yêu cầu về độ sâu PIT và chiều cao OH: Nếu yêu cầu về độ sâu PIT hoặc chiều cao OH vượt quá tiêu chuẩn thông thường, có thể cần các giải pháp kết cấu đặc biệt, làm tăng chi phí.
- Yêu cầu đặc biệt: Các yêu cầu về chống thấm, cách âm, hoặc các tiêu chuẩn an toàn cao hơn có thể làm phát sinh chi phí.
- Chi phí khảo sát, thiết kế và giám sát: Các dịch vụ đi kèm này cũng góp phần vào báo giá tổng thể.
- Thương hiệu và xuất xứ thiết bị: Mặc dù không trực tiếp liên quan đến kích thước hố, nhưng lựa chọn thang máy của các thương hiệu cao cấp hơn có thể đi kèm với yêu cầu về hố thang chính xác và chi phí tổng thể cao hơn.
Do đó, để có báo giá chính xác, cần có bản vẽ thiết kế chi tiết và thông tin đầy đủ về yêu cầu của công trình.
Tiêu Chuẩn Châu Âu và Kích Thước Hố Thang Máy 750kg
Các tiêu chuẩn quốc tế, đặc biệt là tiêu chuẩn Châu Âu (ví dụ: EN 81 series), đóng vai trò quan trọng trong việc định hình thiết kế và kích thước hố thang máy. Những tiêu chuẩn này đặt ra các yêu cầu khắt khe về an toàn, khả năng tiếp cận, hiệu suất và độ bền.
Tiêu chuẩn Châu Âu thường quy định rõ về:
- Kích thước tối thiểu và tối đa của cabin: Đảm bảo không gian đủ cho người sử dụng và thiết bị.
- Khoảng cách an toàn: Giữa cabin và tường hố, giữa các bộ phận chuyển động.
- Độ bền kết cấu: Yêu cầu về khả năng chịu lực của hố thang và các bộ phận liên quan.
- Yêu cầu về hố PIT và OH: Quy định rõ về độ sâu PIT và chiều cao OH tối thiểu để đảm bảo an toàn trong các tình huống khẩn cấp và bảo trì.
Mặc dù các tiêu chuẩn này có thể khác biệt đôi chút so với tiêu chuẩn quốc gia, nhưng chúng thường là cơ sở cho các nhà sản xuất thang máy toàn cầu áp dụng. Việc tuân thủ các tiêu chuẩn này (bao gồm cả các tiêu chuẩn Việt Nam như TCVN) là bắt buộc để đảm bảo thang máy hoạt động an toàn và được cấp phép hoạt động. Kích thước hố thang máy 750kg cũng phải được thiết kế để đáp ứng các yêu cầu này, nhằm mang lại sự an tâm cho người sử dụng.
