Việc lựa chọn kích thước thang máy chung cư phù hợp là yếu tố then chốt đảm bảo an toàn, tiện nghi và hiệu quả vận hành cho cư dân. Kích thước tiêu chuẩn, đặc biệt là theo các quy định như TCVN, sẽ giúp chủ đầu tư, kiến trúc sư và nhà thầu xác định hố thang, cabin và cửa thang máy hợp lý, đáp ứng đúng tải trọng và lưu lượng người sử dụng dự kiến. Bài viết này sẽ đi sâu vào các quy chuẩn, phân loại theo mục đích sử dụng và cung cấp những lưu ý quan trọng khi đưa ra quyết định cuối cùng.
sẽ tập trung vào việc làm rõ các kích thước tiêu chuẩn của hố thang, cabin và cửa thang máy dựa trên tải trọng và số tầng chung cư, theo các quy định hiện hành. Đồng thời, chúng tôi sẽ phân tích sự khác biệt về kích thước giữa thang máy chở người và thang máy chở hàng, cũng như xem xét các yếu tố ảnh hưởng đến việc lựa chọn kích thước cuối cùng như tải trọng, lưu lượng người dùng và đặc điểm cấu trúc tòa nhà.
Kích Thước Tiêu Chuẩn Của Thang Máy Chung Cư Theo Quy Định
Kích thước tiêu chuẩn của thang máy chung cư, bao gồm hố thang, cabin và cửa thang máy, được quy định chặt chẽ nhằm đảm bảo an toàn, hiệu quả và tuân thủ các tiêu chuẩn quốc gia. Các thông số này thường được xác định dựa trên tải trọng định mức và số tầng của tòa nhà, phản ánh rõ nét các quy định trong TCVN và các tiêu chuẩn liên quan khác. Việc hiểu rõ các kích thước này giúp tối ưu hóa không gian và chức năng của thang máy trong mọi dự án.

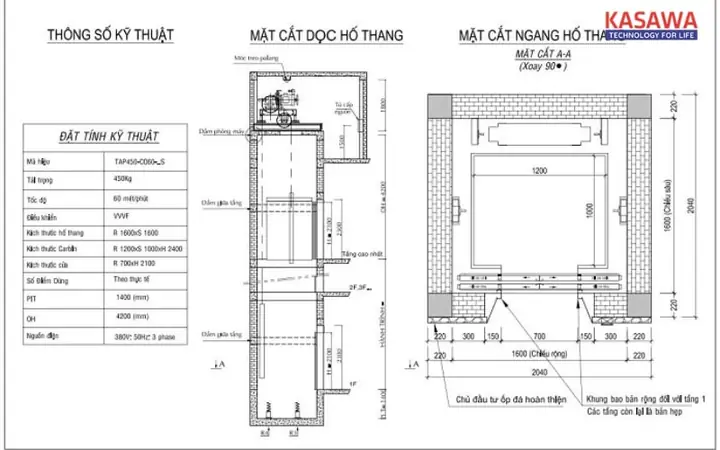

Các thông số kích thước hố thang (chiều rộng x chiều sâu) và cabin (chiều rộng x chiều sâu x chiều cao) được đưa ra dựa trên tải trọng hoặc số tầng.
Kích Thước Thang Máy Theo Tải Trọng Phổ Biến
Tải trọng là một trong những yếu tố quan trọng nhất quyết định kích thước của thang máy chung cư. Các mức tải trọng phổ biến như 450kg, 630kg, 950kg, 1350kg, hay 1600kg sẽ tương ứng với các kích thước hố thang và cabin khác nhau để đảm bảo vận hành an toàn và hiệu quả.
Dưới đây là các kích thước hố thang và cabin cho các mức tải trọng thông dụng:

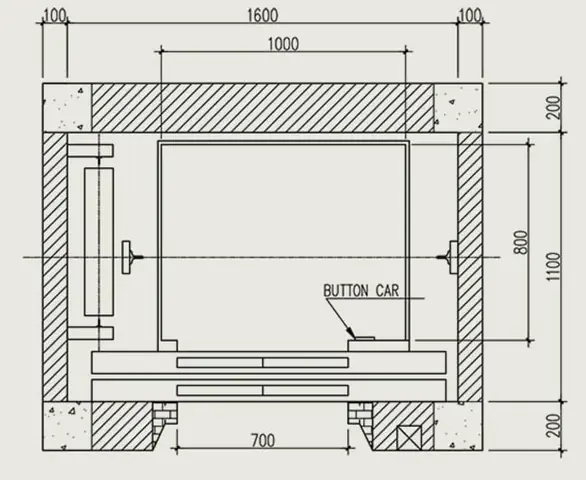

- Tải trọng 450kg: Thường dùng cho các tòa nhà nhỏ, ít tầng. Kích thước hố thang có thể dao động khoảng 1400mm (rộng) x 1500mm (sâu), cabin khoảng 900mm (rộng) x 1100mm (sâu) x 2100mm (cao). Cửa thang máy thường rộng khoảng 700-800mm.
- Tải trọng 630kg: Phù hợp với chung cư tầm trung. Kích thước hố thang có thể khoảng 1550mm (rộng) x 1700mm (sâu), cabin khoảng 1000mm (rộng) x 1200mm (sâu) x 2100mm (cao). Cửa thang máy rộng khoảng 800mm.
- Tải trọng 950kg: Sử dụng cho các tòa nhà có mật độ dân cư cao hơn. Kích thước hố thang có thể là 1650mm (rộng) x 1800mm (sâu), cabin khoảng 1100mm (rộng) x 1400mm (sâu) x 2100mm (cao). Cửa thang máy rộng khoảng 900mm.
- Tải trọng 1350kg: Thường được lắp đặt cho các tòa nhà cao tầng, có lưu lượng người lớn. Kích thước hố thang có thể là 1750mm (rộng) x 2000mm (sâu). Cabin có kích thước khoảng 1200mm (rộng) x 1500mm (sâu) x 2100mm (cao). Cửa thang máy thường rộng 900mm hoặc 1000mm.
- Tải trọng 1600kg: Lựa chọn cho các chung cư quy mô lớn, cao ốc văn phòng hoặc những nơi có nhu cầu vận chuyển hàng hóa lớn. Kích thước hố thang có thể là 1900mm (rộng) x 2200mm (sâu). Cabin có kích thước khoảng 1350mm (rộng) x 1500mm (sâu) x 2100mm (cao). Cửa thang máy rộng 1000mm.
Ví dụ về kích thước hố thang cho tải trọng 1350kg và 1600kg:
- Tải trọng 1350kg: Kích thước hố thang tiêu chuẩn thường là 1.750 mm (chiều rộng) x 2.000 mm (chiều sâu). Cabin tương ứng có thể đạt 1.200 mm (chiều rộng) x 1.500 mm (chiều sâu) x 2.100 mm (chiều cao).
- Tải trọng 1600kg: Kích thước hố thang có thể là 1.900 mm (chiều rộng) x 2.200 mm (chiều sâu). Cabin tương ứng có thể đạt 1.350 mm (chiều rộng) x 1.500 mm (chiều sâu) x 2.100 mm (chiều cao).
Kích Thước Thang Máy Theo Số Tầng Chung Cư
Số tầng của chung cư cũng là một yếu tố quan trọng ảnh hưởng đến kích thước thang máy, đặc biệt là kích thước hố thang thông thủy. Các tòa nhà có nhiều tầng sẽ đòi hỏi hệ thống thang máy có khả năng vận chuyển hiệu quả hơn, đôi khi cần nhiều thang máy hoặc thang máy có tải trọng lớn hơn.
Có thể bạn quan tâm: Hố Pit Thang Máy: Công Dụng, Cấu Tạo Và Tiêu Chuẩn Xây Dựng
Dưới đây là các khoảng kích thước thông thủy hố thang (chiều rộng x chiều sâu) cho các loại chung cư với số tầng khác nhau:
- Chung cư dưới 10 tầng: Thường sử dụng thang máy có tải trọng từ 450kg đến 950kg. Kích thước hố thang thông thủy có thể dao động từ 1.400mm x 1.500mm đến 1.650mm x 1.800mm, tùy thuộc vào tải trọng cụ thể và số lượng thang máy.
- Chung cư từ 11-25 tầng: Cần thang máy có tải trọng lớn hơn, thường từ 630kg đến 1350kg hoặc cao hơn. Kích thước hố thang thông thủy có thể nằm trong khoảng 1.550mm x 1.700mm đến 1.750mm x 2.000mm.
- Chung cư cao tầng (trên 25 tầng): Đòi hỏi hệ thống thang máy có tải trọng lớn (từ 950kg trở lên) và thường có nhiều thang máy hoạt động song song để đáp ứng lưu lượng di chuyển cao. Kích thước hố thang thông thủy có thể từ 1.650mm x 1.800mm trở lên, tùy thuộc vào thiết kế và yêu cầu cụ thể của tòa nhà.
Đề cập đến sự khác biệt về kích thước cho các chung cư cao tầng: Đối với các tòa nhà cao tầng, ngoài việc yêu cầu tải trọng lớn hơn, kích thước cabin và hố thang cũng có xu hướng lớn hơn để phục vụ hiệu quả hơn cho việc di chuyển của nhiều người cùng lúc và có thể bao gồm cả việc vận chuyển hành lý, vật dụng cồng kềnh hơn. Đôi khi, các tòa nhà cao tầng còn được trang bị thang máy tốc độ cao, yêu cầu các tiêu chuẩn kỹ thuật và kích thước riêng biệt.
Phân Loại Kích Thước Thang Máy Theo Mục Đích Sử Dụng
Mục đích sử dụng chính của thang máy trong chung cư, dù là chở người hay chở hàng, sẽ quyết định các yêu cầu về kích thước và tính năng kỹ thuật. Mỗi loại thang máy có những tiêu chuẩn thiết kế riêng biệt để tối ưu hóa hiệu quả hoạt động và đảm bảo an toàn cho từng chức năng cụ thể.
Kích Thước Thang Máy Chở Người Tiêu Chuẩn
Thang máy chở người là loại phổ biến nhất trong các khu chung cư, với mục tiêu chính là vận chuyển hành khách một cách nhanh chóng và an toàn. Kích thước của thang máy chở người cần đảm bảo sự thoải mái cho người sử dụng và khả năng tiếp cận cho nhiều đối tượng khác nhau.
Kích thước cabin thang máy chở người theo tiêu chuẩn chung cư thường được thiết kế với chiều rộng và chiều sâu phù hợp, cho phép chứa từ 4 đến 15 người hoặc hơn, tùy thuộc vào tải trọng và quy mô của tòa nhà. Ví dụ, một cabin thang máy chở người có tải trọng 630kg thường có kích thước khoảng 1000mm (chiều rộng) x 1200mm (chiều sâu) x 2100mm (chiều cao).
Nêu rõ chiều rộng cửa thang máy đảm bảo sự tiện lợi khi ra vào: Chiều rộng cửa thang máy chở người thường dao động từ 700mm đến 1000mm. Kích thước cửa này được thiết kế để đảm bảo người sử dụng có thể di chuyển ra vào một cách dễ dàng, ngay cả khi mang theo hành lý hoặc khi cần hỗ trợ cho người già, trẻ em, hoặc người khuyết tật.
Có thể bạn quan tâm: Hướng Dẫn Sử Dụng Thang Máy Mitsubishi An Toàn Và Đúng Cách
Kích Thước Thang Máy Chở Hàng Phù Hợp
Thang máy chở hàng trong chung cư có vai trò quan trọng trong việc vận chuyển đồ đạc, vật liệu xây dựng, hoặc các thiết bị lớn, đặc biệt là trong quá trình bàn giao căn hộ hoặc khi có nhu cầu sửa chữa, bảo trì. Kích thước của loại thang máy này thường lớn hơn thang máy chở người để đáp ứng nhu cầu vận chuyển đa dạng.
Liệt kê kích thước hố thang và cabin đặc trưng cho thang máy chở hàng trong chung cư, đặc biệt cho các tòa nhà dưới 10 tầng: Đối với các tòa nhà dưới 10 tầng, thang máy chở hàng thường có tải trọng từ 1000kg trở lên. Kích thước hố thang có thể dao động từ 1500mm (rộng) x 1800mm (sâu) đến 1800mm (rộng) x 2000mm (sâu).
Cung cấp ví dụ về kích thước cabin thang máy chở hàng: Cabin thang máy chở hàng có thể có kích thước từ 1200mm (rộng) x 1400mm (sâu) x 2100mm (cao) cho tải trọng 1000kg, hoặc lớn hơn nữa cho các tải trọng cao hơn, ví dụ 1500mm (rộng) x 1800mm (sâu) x 2100mm (cao) cho tải trọng 1600kg hoặc 2000kg. Cửa thang máy chở hàng thường có chiều rộng lớn, từ 900mm đến 1200mm, để thuận tiện cho việc đưa các vật phẩm cồng kềnh vào cabin.
Các Yếu Tố Ảnh Hưởng Đến Việc Lựa Chọn Kích Thước Thang Máy
Việc lựa chọn kích thước thang máy cho một dự án chung cư không chỉ dựa vào các tiêu chuẩn chung mà còn phụ thuộc vào nhiều yếu tố đặc thù của công trình. Đánh giá kỹ lưỡng các yếu tố này sẽ giúp đưa ra quyết định tối ưu, đảm bảo hiệu quả vận hành, tiết kiệm chi phí và đáp ứng tối đa nhu cầu của cư dân.
Tải Trọng và Lưu Lượng Người Sử Dụng Dự Kiến
Tải trọng của thang máy được xác định dựa trên số lượng người tối đa mà thang máy có thể vận chuyển trong một lần. Lưu lượng người sử dụng dự kiến, tức là số lượng cư dân sinh sống hoặc làm việc trong tòa nhà, là yếu tố then chốt để tính toán số lượng thang máy và tải trọng phù hợp. Một chung cư có mật độ dân cư cao hoặc nằm ở khu vực có giao thông đông đúc sẽ cần thang máy có tải trọng lớn hơn và có thể cần bố trí nhiều thang máy để giảm thời gian chờ đợi.
Có thể bạn quan tâm: Cầu Dắt Xe Máy Thông Minh: Lựa Chọn, Lắp Đặt Và Sử Dụng Hiệu Quả
Giải thích cách tải trọng và mật độ dân cư ảnh hưởng đến việc chọn kích thước thang máy: Tải trọng cao đòi hỏi cabin và hố thang rộng hơn để chứa đủ người hoặc hàng hóa. Mật độ dân cư cao dẫn đến lưu lượng di chuyển lớn, yêu cầu thang máy có tốc độ di chuyển phù hợp và số lượng thang máy đủ để đáp ứng nhu cầu, từ đó ảnh hưởng đến kích thước tổng thể của khu vực lắp đặt thang máy.
Diện Tích và Cấu Trúc Tòa Nhà
Diện tích sàn sẵn có cho việc lắp đặt hố thang và cấu trúc tổng thể của tòa nhà đóng vai trò quyết định trong việc xác định kích thước thang máy có thể triển khai. Không gian hạn chế có thể yêu cầu lựa chọn các giải pháp thang máy nhỏ gọn hoặc tối ưu hóa thiết kế hố thang.
Làm rõ vai trò của diện tích sẵn có và cấu trúc xây dựng trong việc xác định kích thước hố thang: Diện tích sẵn có sẽ giới hạn kích thước hố thang tối đa có thể xây dựng. Cấu trúc xây dựng, bao gồm vị trí cột, dầm, và các yếu tố chịu lực khác, cũng ảnh hưởng đến khả năng bố trí và kích thước của hố thang. Kiến trúc sư cần phối hợp chặt chẽ với đơn vị tư vấn thang máy để đảm bảo kích thước hố thang phù hợp với thiết kế chung.
Mục Đích Sử Dụng Cụ Thể (Chở Người, Chở Hàng, Đa Năng)
Mục đích sử dụng của thang máy là yếu tố định hình các yêu cầu về kích thước và tính năng. Mỗi mục đích sẽ có những tiêu chuẩn riêng biệt để đảm bảo hiệu quả hoạt động tối ưu.
Nêu bật sự khác biệt trong yêu cầu kích thước tùy thuộc vào chức năng chính của thang máy: Thang máy chở người ưu tiên sự thoải mái và khả năng tiếp cận cho nhiều người. Thang máy chở hàng cần không gian rộng rãi hơn để vận chuyển các vật dụng cồng kềnh và có thể có các tính năng như sàn chịu lực cao, cửa rộng hơn. Thang máy đa năng kết hợp cả hai yếu tố này, đòi hỏi sự cân bằng giữa kích thước và chức năng.
Lưu Ý Khi Lựa Chọn Kích Thước Thang Máy Cho Chung Cư Mini hoặc Không Gian Hẹp
Có thể bạn quan tâm: Cấu Tạo Thang Máy Không Hố Pit: Nguyên Lý Hoạt Động & Lợi Ích Vượt Trội
Đối với các dự án chung cư mini hoặc những căn hộ có không gian hạn chế, việc lựa chọn kích thước thang máy cần được cân nhắc kỹ lưỡng để tối ưu hóa diện tích sử dụng mà vẫn đảm bảo sự tiện nghi và an toàn.
Tối Ưu Kích Thước Cho Thang Máy Gia Đình Trong Không Gian Nhỏ
Khi lắp đặt thang máy cho căn hộ gia đình trong không gian nhỏ, mục tiêu là chọn được kích thước cabin và hố thang sao cho tiết kiệm diện tích nhất có thể mà vẫn đáp ứng nhu cầu di chuyển cơ bản.

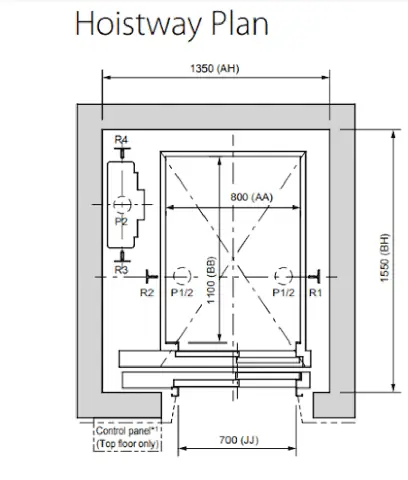

Chia sẻ các kích thước cabin và hố thang tiết kiệm diện tích cho thang máy gia đình: Kích thước hố thang có thể giảm xuống khoảng 1200mm (rộng) x 1300mm (sâu) hoặc 1300mm (rộng) x 1400mm (sâu). Cabin tương ứng có thể có kích thước khoảng 800mm (rộng) x 1000mm (sâu) x 2100mm (cao).
Ví dụ về kích thước hố thang, cabin và cửa ra vào cho thang máy gia đình:
Hố thang: 1200mm (rộng) x 1300mm (sâu).
Cabin: 800mm (rộng) x 1000mm (sâu) x 2100mm (cao).
Cửa ra vào: Chiều rộng cửa khoảng 700mm, đủ để một người ngồi xe lăn hoặc hai người đi cùng nhau một cách tương đối thoải mái.
Lựa Chọn Khung Vỏ Thép Để Tiết Kiệm Diện Tích
Việc sử dụng khung vỏ thép cho thang máy là một giải pháp hiệu quả để tiết kiệm không gian, đặc biệt quan trọng trong các công trình có diện tích hạn chế.
Giải thích lợi ích của việc sử dụng khung vỏ thép trong việc giảm kích thước thang máy cho các công trình nhỏ hẹp: Khung vỏ thép cho phép thiết kế hố thang gọn gàng hơn vì các cấu trúc chịu lực được tích hợp sẵn vào khung. Điều này loại bỏ nhu cầu về các bức tường hố thang bê tông dày, từ đó giảm kích thước tổng thể của hố thang.
Đề cập đến khả năng tiết kiệm không gian mỗi chiều: Khung vỏ thép có thể giúp giảm kích thước hố thang xuống vài centimet mỗi chiều (chiều rộng và chiều sâu) so với phương pháp xây dựng hố thang truyền thống, tạo ra sự khác biệt đáng kể trong các không gian chật hẹp.
Kích Thước Cabin Tiêu Chuẩn Cho Chung Cư Mini
Đối với chung cư mini, kích thước cabin thang máy thường được thiết kế để phục vụ số lượng người ít hơn, tối ưu hóa không gian bên trong.
Cung cấp dải kích thước cabin phổ biến cho các căn hộ chung cư mini: Cabin thang máy cho chung cư mini thường có chiều rộng từ 700mm đến 1000mm và chiều sâu từ 1000mm đến 1300mm, với chiều cao tiêu chuẩn khoảng 2100mm. Kích thước này đủ để phục vụ 2-4 người một cách thoải mái.
Chiều Rộng Cửa Ra Vào Phù Hợp
Chiều rộng cửa thang máy đóng vai trò quan trọng trong việc đảm bảo sự tiện lợi và khả năng tiếp cận cho mọi đối tượng người dùng, đặc biệt là trong các không gian hạn chế.
Đưa ra khuyến nghị về chiều rộng cửa thang máy để đảm bảo sự thuận tiện cho việc di chuyển: Chiều rộng cửa thang máy tối thiểu nên là 700mm để có thể cho phép một người ngồi xe lăn di chuyển vào cabin. Tuy nhiên, với các chung cư mini hoặc thang máy gia đình, việc cân nhắc chiều rộng cửa từ 800mm trở lên sẽ mang lại sự tiện lợi hơn đáng kể cho việc ra vào, đặc biệt khi mang vác đồ đạc.
