Việc lựa chọn kích thước thang máy chung cư cao tầng phù hợp là yếu tố then chốt đảm bảo sự tiện nghi, an toàn và hiệu quả vận hành cho tòa nhà. Kích thước cabin, hố thang và các yếu tố liên quan cần tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt để đáp ứng nhu cầu di chuyển của cư dân và các quy định pháp luật.
Bài viết này sẽ đi sâu vào phân tích các kích thước thang máy phổ biến cho chung cư cao tầng, từ tải trọng đến cấu tạo hố thang, đồng thời làm rõ các tiêu chuẩn và quy định cần thiết. Mục tiêu là cung cấp cho bạn cái nhìn toàn diện nhất, giúp đưa ra quyết định sáng suốt khi thiết kế hoặc lựa chọn hệ thống thang máy cho dự án của mình.
Kích Thước Cabin Thang Máy Chung Cư Cao Tầng Theo Tải Trọng Phổ Biến
Kích thước cabin thang máy là yếu tố trực quan nhất, ảnh hưởng trực tiếp đến khả năng chuyên chở và sự thoải mái của người sử dụng. Việc xác định kích thước cabin dựa trên tải trọng dự kiến là bước đầu tiên và quan trọng nhất trong thiết kế thang máy.
Dưới đây là các kích thước cabin tiêu chuẩn cho các tải trọng thông dụng, được tính toán dựa trên các tiêu chuẩn kỹ thuật và nhu cầu thực tế tại các tòa nhà chung cư cao tầng. Các thông số này bao gồm chiều rộng, chiều sâu và chiều cao cabin thông thủy, đảm bảo không gian đủ rộng rãi cho người dùng và hàng hóa.
Kích Thước Thang Máy Chung Cư Tải Trọng 450kg
Thang máy tải trọng 450kg thường được lắp đặt trong các tòa nhà chung cư có quy mô vừa và nhỏ, hoặc phục vụ cho các tầng không quá cao. Kích thước cabin của loại thang này thường được thiết kế tối ưu cho việc di chuyển của khoảng 5-6 người.
Kích thước cabin thông thủy tiêu chuẩn cho thang máy tải trọng 450kg thường là:
Chiều rộng: Khoảng 1000mm – 1100mm
Chiều sâu: Khoảng 1400mm – 1500mm
Chiều cao: Khoảng 2100mm – 2300mm
Có thể bạn quan tâm: Hạch Toán Chi Phí Bảo Trì Thang Máy Đúng Quy Định & Tránh Sai Sót
Kích Thước Thang Máy Chung Cư Tải Trọng 600kg
Thang máy 600kg là lựa chọn phổ biến hơn cho các chung cư có mật độ dân cư cao hơn hoặc số lượng căn hộ nhiều hơn. Loại thang này có thể chở khoảng 6-8 người, đảm bảo lưu lượng di chuyển thông suốt hơn.
Kích thước cabin thông thủy tiêu chuẩn cho thang máy tải trọng 600kg thường là:
Chiều rộng: Khoảng 1100mm – 1200mm
Chiều sâu: Khoảng 1400mm – 1600mm
Chiều cao: Khoảng 2200mm – 2400mm
Kích Thước Thang Máy Chung Cư Tải Trọng 750kg
Với tải trọng 750kg, thang máy có thể phục vụ khoảng 8-10 người cùng lúc, rất phù hợp cho các tòa nhà chung cư cao tầng với lưu lượng người đi lại lớn. Kích thước cabin rộng rãi hơn giúp tăng sự thoải mái và giảm thời gian chờ đợi.
Kích thước cabin thông thủy tiêu chuẩn cho thang máy tải trọng 750kg thường là:
Chiều rộng: Khoảng 1200mm – 1300mm
Chiều sâu: Khoảng 1500mm – 1700mm
Chiều cao: Khoảng 2200mm – 2400mm
Kích Thước Thang Máy Chung Cư Tải Trọng Lớn Hơn (1000kg – 1350kg)
Đối với các chung cư cao tầng có quy mô rất lớn, số lượng căn hộ nhiều hoặc có yêu cầu đặc biệt về vận chuyển hàng hóa, các loại thang máy có tải trọng lớn hơn như 1000kg, 1350kg, thậm chí cao hơn sẽ được cân nhắc. Những thang máy này không chỉ chở được nhiều người hơn mà còn có thể đáp ứng tốt hơn nhu cầu vận chuyển đồ đạc trong quá trình chuyển nhà hoặc sửa chữa.
Có thể bạn quan tâm: Báo Giá & Tư Vấn Màn Hình Quảng Cáo Thang Máy Lcd, Frame Chi Tiết 2026
Kích thước cabin thông thủy cho các loại thang máy tải trọng lớn hơn (ví dụ 1000kg – 1350kg) thường có các thông số:
Chiều rộng: Từ 1400mm trở lên
Chiều sâu: Từ 1700mm trở lên
Chiều cao: Từ 2300mm trở lên
Các thông số cụ thể sẽ thay đổi tùy thuộc vào nhà sản xuất và yêu cầu thiết kế riêng của từng dự án.

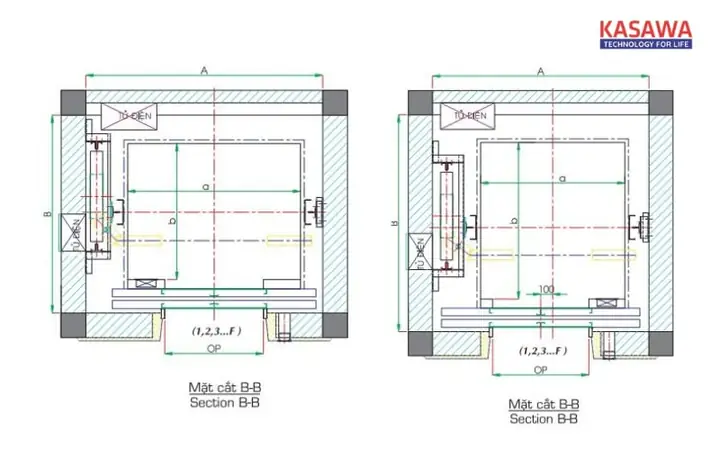

Kích Thước Hố Thang Máy Chung Cư Cao Tầng & Yếu Tố Ảnh Hưởng
Kích thước hố thang máy là khoảng không gian kiến trúc được đào sâu hoặc xây dựng thẳng đứng để đặt ray dẫn hướng, hệ thống đối trọng, cabin và các bộ phận cơ khí khác của thang máy. Mối quan hệ giữa kích thước cabin và kích thước hố thang là không thể tách rời, bởi kích thước hố thang phải đủ lớn để chứa cabin cùng với các khoảng an toàn cần thiết.
Việc xác định kích thước hố thang bị ảnh hưởng bởi nhiều yếu tố, bao gồm kết cấu chịu lực của tòa nhà, không gian lắp đặt khả dụng, vị trí đặt máy kéo (nếu có) và đặc biệt là yêu cầu về an toàn.

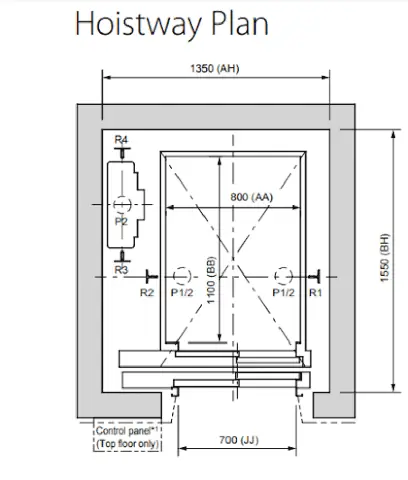

Cách Tính Toán Kích Thước Hố Thang Máy Thông Thủy
Việc tính toán kích thước hố thang máy thông thủy (không gian sử dụng bên trong) là một quá trình kỹ thuật, thường được thực hiện bởi các kỹ sư thiết kế thang máy. Nguyên tắc cơ bản là kích thước hố thang phải lớn hơn kích thước cabin đủ để bao gồm các khoảng trống an toàn xung quanh cabin (hai bên hông, phía trước và phía sau).
Quy đổi từ kích thước cabin ra kích thước hố thang sẽ bao gồm các khoảng cách như sau:
Khoảng cách an toàn hai bên: Thông thường từ 150mm đến 200mm cho mỗi bên hông cabin.
Khoảng cách an toàn phía trước và sau: Bao gồm khoảng trống cho cửa thang và các thành phần cơ khí khác, thường lớn hơn hai bên hông.
Khoảng cách hai bên ray dẫn hướng và đối trọng: Đảm bảo hoạt động trơn tru và an toàn.
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Dùng Điện Thoại Thay Thẻ Từ Thang Máy
Ví dụ minh họa (mang tính tham khảo, cần tính toán chi tiết bởi kỹ sư):
Nếu cabin có kích thước thông thủy 1200mm (rộng) x 1400mm (sâu), thì kích thước hố thang tương ứng (rộng x sâu) có thể cần khoảng:
Chiều rộng hố thang: 1200mm (cabin) + 2 150mm (an toàn hai bên) + khoảng trống ray dẫn hướng = khoảng 1600mm – 1800mm.
Chiều sâu hố thang: 1400mm (cabin) + khoảng trống phía sau (bao gồm ray dẫn hướng, hệ thống cửa) = khoảng 1800mm – 2000mm.
Yêu Cầu Về Kích Thước Hố Thang Theo Từng Loại Thang
Sự khác biệt về kích thước hố thang chủ yếu đến từ mục đích sử dụng và loại thang máy.
- Thang máy chở người: Kích thước hố thang sẽ được tối ưu hóa cho không gian cabin đủ rộng rãi, đảm bảo sự thoải mái cho hành khách.
- Thang máy chở hàng (hoặc thang máy phục vụ chở hàng hóa cồng kềnh): Hố thang cho loại này thường có kích thước lớn hơn đáng kể so với thang chở người có cùng tải trọng. Điều này là do cabin cần đủ rộng và sâu để chứa các kiện hàng lớn, xe đẩy, hoặc thậm chí là xe lăn của nhân viên y tế trong các tình huống khẩn cấp. Các yêu cầu về tải trọng và kích thước cửa hố thang cũng sẽ khắt khe hơn.
Các Tiêu Chuẩn & Quy Chuẩn Liên Quan Đến Kích Thước Thang Máy Chung Cư
Việc đảm bảo kích thước thang máy chung cư tuân thủ các tiêu chuẩn kỹ thuật quốc gia và quốc tế là vô cùng quan trọng, không chỉ về mặt vận hành mà còn liên quan trực tiếp đến an toàn cho người sử dụng. Các quy chuẩn này giúp thống nhất về mặt kỹ thuật, đảm bảo khả năng tương thích và an toàn cho hệ thống thang máy trong các công trình xây dựng.
Quy Định Về Số Lượng Thang Máy Theo Tòa Nhà Cao Tầng
Số lượng thang máy cần thiết trong một tòa nhà chung cư cao tầng không chỉ dựa vào số tầng mà còn phụ thuộc vào diện tích sàn, tổng số căn hộ và mật độ dân cư dự kiến. Các quy chuẩn thường đưa ra các tỷ lệ tối thiểu về diện tích phục vụ/thang hoặc số căn hộ/thang để đảm bảo khả năng vận hành hiệu quả, giảm thiểu thời gian chờ đợi cho cư dân, đặc biệt vào giờ cao điểm.
Có thể bạn quan tâm: Công Ty Tnhh Thang Máy Thyssenkrupp Việt Nam: Thông Tin, Địa Chỉ & Lịch Sử
Ví dụ, một số tiêu chuẩn có thể quy định cứ mỗi 5000m² diện tích sàn hoặc mỗi 100 căn hộ thì cần bố trí ít nhất một thang máy có tải trọng phù hợp. Đối với các tòa nhà rất cao tầng, yêu cầu này càng trở nên khắt khe hơn, đôi khi cần phân chia thang máy theo nhóm tầng để tối ưu hóa hiệu quả.
Các Yếu Tố An Toàn Liên Quan Đến Kích Thước Thang Máy
Tuân thủ đúng kích thước tiêu chuẩn cho cabin và hố thang là yếu tố cốt lõi để đảm bảo an toàn.
Không gian đủ rộng: Cabin với kích thước phù hợp sẽ tránh tình trạng quá tải, đảm bảo hành khách có đủ không gian di chuyển, không bị va chạm vào thành cabin khi thang hoạt động.
Khoảng cách an toàn: Kích thước hố thang đủ lớn và chính xác sẽ đảm bảo các khoảng trống an toàn giữa cabin, đối trọng và thành hố thang. Khoảng cách này là cực kỳ quan trọng để ngăn chặn kẹt vật thể, đảm bảo hoạt động của các thiết bị an toàn như bộ giảm chấn, bẫy an toàn.
Phòng ngừa cháy nổ: Kích thước hố thang cũng ảnh hưởng đến hệ thống thông gió và thoát hiểm trong trường hợp khẩn cấp, giúp đảm bảo an toàn phòng cháy chữa cháy.
Khả năng tiếp cận: Kích thước cabin tiêu chuẩn còn đảm bảo khả năng tiếp cận cho người khuyết tật, người sử dụng xe lăn, người già hoặc mang theo đồ đạc cồng kềnh.
Yếu Tố Cần Lưu Ý Khi Lựa Chọn Kích Thước Thang Máy Chung Cư
Bên cạnh các thông số kỹ thuật cơ bản về cabin và hố thang, việc lựa chọn kích thước thang máy còn đòi hỏi xem xét nhiều yếu tố mở rộng khác để đảm bảo sự tối ưu và hiệu quả lâu dài cho tòa nhà chung cư.
Chiều Cao PIT (Hố Thang Ngầm) & Khoảng Cách OH (Phía Trên Cabin)
- Chiều cao PIT (Pit Depth): Đây là khoảng không gian ngầm dưới cùng của hố thang, nơi đặt hệ thống giảm chấn và một phần ray dẫn hướng. Chiều cao PIT cần đủ để hấp thụ năng lượng va đập khi thang gặp sự cố, đồng thời cho phép kỹ thuật viên thực hiện bảo trì. Kích thước PIT thường được tính toán dựa trên tốc độ thang và tải trọng, tuân thủ các quy định an toàn nghiêm ngặt.
- Khoảng cách OH (Overhead Clearance): Là khoảng không gian trống phía trên cùng của cabin khi thang máy dừng ở tầng trên cùng. Khoảng cách OH cần đủ lớn để chứa máy kéo, hệ thống cửa tầng, và quan trọng là đảm bảo an toàn cho kỹ thuật viên khi làm việc trên nóc cabin. Nếu OH quá thấp, việc lắp đặt và bảo trì sẽ gặp nhiều khó khăn và rủi ro.
Tốc Độ Di Chuyển Phù Hợp Cho Thang Máy Chung Cư Cao Tầng
Tốc độ di chuyển của thang máy là một yếu tố quan trọng ảnh hưởng trực tiếp đến trải nghiệm người dùng và hiệu quả vận hành của tòa nhà.
Chung cư thấp tầng (dưới 10 tầng): Tốc độ từ 0.5m/s đến 1.0m/s thường là đủ.
Chung cư trung tầng (10-25 tầng): Tốc độ từ 1.0m/s đến 1.75m/s là phù hợp.
Chung cư cao tầng (trên 25 tầng): Tốc độ từ 1.75m/s đến 2.5m/s hoặc cao hơn có thể cần thiết để giảm thời gian di chuyển giữa các tầng.
Việc lựa chọn tốc độ phù hợp cần cân bằng giữa hiệu quả vận hành và chi phí đầu tư, bảo trì. Tốc độ cao hơn thường đi kèm với chi phí cao hơn và yêu cầu kỹ thuật phức tạp hơn.
Phân Biệt Kích Thước Thang Máy Chở Người và Thang Máy Chở Hàng
Như đã đề cập ở phần trước, sự khác biệt về kích thước giữa thang máy chở người và thang máy chở hàng là rất rõ ràng:
Thang máy chở người: Tập trung vào việc tối ưu hóa không gian cho hành khách, thường có tỷ lệ chiều sâu lớn hơn chiều rộng để phù hợp với tư thế đứng và di chuyển của nhiều người.
Thang máy chở hàng: Cần không gian rộng rãi và sâu hơn để chứa các loại hàng hóa có kích thước lớn, có thể bao gồm cả việc di chuyển xe nâng tay, xe đẩy. Cửa thang máy chở hàng cũng thường rộng hơn.
Trong một số chung cư cao tầng, có thể cần lắp đặt cả hai loại thang máy này để đáp ứng các nhu cầu sử dụng khác nhau, ví dụ thang máy chở người cho cư dân và thang máy chở hàng lớn hơn cho việc vận chuyển đồ đạc hoặc bảo trì.
Lời Khuyên Chọn Kích Thước Thang Máy Phù Hợp Với Nhu Cầu Cụ Thể
Để lựa chọn kích thước thang máy phù hợp nhất, chủ đầu tư hoặc ban quản lý nên xem xét kỹ lưỡng các yếu tố sau:
1. Số lượng căn hộ và mật độ dân cư: Tòa nhà có nhiều căn hộ hoặc mật độ dân cư cao sẽ cần thang máy có tải trọng và số lượng lớn hơn.
2. Số tầng của tòa nhà: Tòa nhà càng cao tầng, càng cần thang máy có tốc độ và tải trọng phù hợp để đảm bảo hiệu quả di chuyển.
3. Quy mô và loại hình tiện ích: Các tiện ích như trung tâm thương mại, văn phòng trong cùng tòa nhà cũng ảnh hưởng đến nhu cầu sử dụng thang máy.
4. Khả năng chịu lực của kết cấu tòa nhà: Kích thước và tải trọng thang máy phải phù hợp với khả năng chịu lực của nền móng và kết cấu chung của tòa nhà.
5. Yêu cầu về vận chuyển đặc biệt: Nếu có kế hoạch sử dụng thang máy cho mục đích vận chuyển vật liệu xây dựng, đồ nội thất lớn, hoặc có khu vực y tế, cần cân nhắc thang máy có kích thước cabin và cửa phù hợp.
6. Ngân sách đầu tư và chi phí vận hành: Kích thước và loại thang máy sẽ ảnh hưởng trực tiếp đến chi phí mua sắm, lắp đặt ban đầu và chi phí bảo trì, vận hành hàng tháng.
Việc tham vấn ý kiến của các chuyên gia tư vấn thang máy hoặc các công ty cung cấp giải pháp thang máy uy tín là bước quan trọng để đảm bảo bạn lựa chọn được kích thước và cấu hình thang máy tối ưu nhất cho dự án của mình.
