Lựa chọn kích thước thang máy không phòng máy phù hợp là yếu tố then chốt để tối ưu không gian và đảm bảo hiệu quả vận hành. Bài viết này sẽ cung cấp thông tin chi tiết về các kích thước tiêu chuẩn, yêu cầu kỹ thuật và những yếu tố cần cân nhắc khi lắp đặt loại thang máy hiện đại này.
Chúng ta sẽ đi sâu vào các kích thước cụ thể theo từng tải trọng phổ biến, từ đó làm rõ các yêu cầu về hố pit, khoảng cách an toàn và các lỗ kỹ thuật cần thiết. Bài viết cũng sẽ đưa ra sự so sánh với thang máy có phòng máy truyền thống, giúp bạn đánh giá lợi ích của việc tiết kiệm diện tích. Cuối cùng, phần tư vấn sẽ hướng dẫn bạn cách lựa chọn và lắp đặt thang máy không phòng máy sao cho tối ưu nhất với nhu cầu của công trình.
Kích thước thang máy không phòng máy tiêu chuẩn cho từng tải trọng
Kích thước thang máy không phòng máy tiêu chuẩn được thiết kế để đáp ứng đa dạng nhu cầu sử dụng, từ hộ gia đình đến các tòa nhà thương mại nhỏ, với các thông số kỹ thuật rõ ràng cho từng dải tải trọng. Việc nắm vững các kích thước chuẩn này, bao gồm kích thước hố thang, cabin và cửa, sẽ giúp bạn hình dung rõ ràng về không gian cần thiết và đưa ra quyết định đầu tư chính xác.
Kích thước thang máy không phòng máy tải trọng 300-400kg
Có thể bạn quan tâm: Kích Thước Thang Máy Gia Đình Mitsubishi Chuẩn & Thông Số Kỹ Thuật Cần Biết
Thang máy không phòng máy tải trọng 300-400kg thường là lựa chọn phổ biến cho các công trình nhà ở tư nhân, biệt thự hoặc các tòa nhà văn phòng nhỏ với ít tầng. Kích thước của loại thang máy này được tối ưu để phù hợp với không gian hạn chế mà vẫn đảm bảo sự tiện nghi cho người sử dụng.
- Kích thước hố thang: Kích thước thông thủy của hố thang thường dao động trong khoảng 1400mm (rộng) x 1400mm (sâu) đến 1600mm (rộng) x 1600mm (sâu). Kích thước hố thang xây dựng sẽ lớn hơn một chút để bao gồm độ dày của tường và hệ thống ray dẫn hướng. Chiều cao thông thủy của hố thang phụ thuộc vào số tầng phục vụ và hành trình di chuyển của thang.
- Kích thước cabin: Cabin thang máy cho tải trọng này thường có kích thước phổ biến là 1000mm (rộng) x 1000mm (sâu) x 2200mm (cao) hoặc 1100mm (rộng) x 1200mm (sâu) x 2200mm (cao). Diện tích cabin này đủ chỗ cho 3-5 người, tùy thuộc vào thiết kế nội thất.
- Kích thước cửa thang: Cửa thang máy thường có chiều rộng thông thủy khoảng 700mm – 800mm, đủ để một người ngồi xe lăn hoặc di chuyển đồ vật có kích thước vừa phải qua. Chiều cao cửa thường là 2100mm.
Kích thước thang máy không phòng máy tải trọng 450-600kg
Đối với các công trình có nhu cầu di chuyển cao hơn hoặc cần chở nhiều người hơn trong một lần, thang máy không phòng máy với tải trọng 450-600kg là một giải pháp phù hợp. Kích thước của loại thang máy này sẽ nhỉnh hơn so với phân khúc tải trọng thấp hơn, mang lại sự thoải mái và hiệu quả sử dụng.
- Kích thước hố thang: Hố thang cho tải trọng này có thể yêu cầu kích thước thông thủy từ 1500mm (rộng) x 1600mm (sâu) trở lên, tùy thuộc vào cấu hình máy kéo và hệ thống ray dẫn hướng. Chiều cao hố thang cũng cần được tính toán kỹ lưỡng để đảm bảo hành trình di chuyển mượt mà và an toàn.
- Kích thước cabin: Cabin thang máy có tải trọng 450-600kg thường có kích thước như 1200mm (rộng) x 1400mm (sâu) x 2200mm (cao) hoặc 1300mm (rộng) x 1500mm (sâu) x 2200mm (cao). Kích thước này cho phép chứa khoảng 6-8 người.
- Kích thước cửa thang: Chiều rộng thông thủy của cửa thang thường từ 800mm đến 900mm, tạo điều kiện thuận lợi cho việc di chuyển các vật dụng cồng kềnh hoặc nhóm người. Chiều cao cửa phổ biến vẫn là 2100mm.
Yêu cầu kỹ thuật và các yếu tố ảnh hưởng đến kích thước hố thang máy không phòng máy
Việc lắp đặt thang máy không phòng máy đòi hỏi tuân thủ các yêu cầu kỹ thuật nghiêm ngặt để đảm bảo an toàn và hiệu suất hoạt động, trong đó kích thước hố thang, đặc biệt là hố pit và các không gian an toàn xung quanh, đóng vai trò cực kỳ quan trọng. Các yếu tố này không chỉ ảnh hưởng đến việc lắp đặt mà còn tác động trực tiếp đến tuổi thọ và sự ổn định của hệ thống thang máy.
Có thể bạn quan tâm: Kích Thước Thang Máy Gia Đình 300kg Chuẩn Và Bản Vẽ Chi Tiết
Yêu cầu về hố pit và các lỗ kỹ thuật

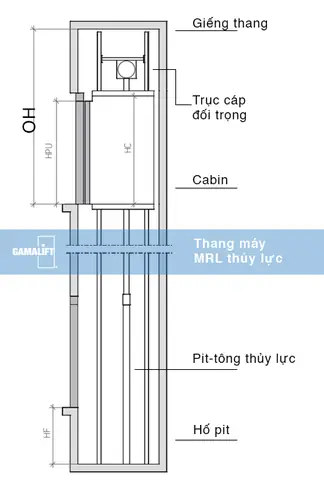

Hố pit là phần không gian dưới cùng của hố thang, có chức năng chứa các thiết bị an toàn như bộ giảm chấn (buffer) và là điểm dừng cuối cùng của cabin khi thang di chuyển xuống. Chiều sâu hố pit tiêu chuẩn là một thông số kỹ thuật quan trọng, thường dao động từ 600mm đến 1500mm, tùy thuộc vào loại thang máy (thủy lực hay cáp kéo) và các tiêu chuẩn an toàn áp dụng. Bên cạnh đó, các lỗ kỹ thuật cần thiết cho việc luồn cáp điện, cáp tín hiệu và các đường ống (nếu có) cũng phải được bố trí hợp lý và đảm bảo kích thước phù hợp.
Khoảng cách an toàn và không gian cần thiết xung quanh hố thang
Đảm bảo các khoảng cách an toàn theo quy định là yêu cầu bắt buộc để vận hành thang máy không phòng máy một cách an toàn và thuận tiện cho công tác bảo trì, sửa chữa sau này. Khoảng cách từ thành hố thang đến ray dẫn hướng, khoảng trống giữa cửa cabin và cửa tầng, cũng như không gian thoát hiểm khi có sự cố đều phải được tuân thủ nghiêm ngặt. Việc bố trí đủ không gian xung quanh hố thang giúp kỹ thuật viên dễ dàng tiếp cận các bộ phận cơ khí, điện tử, từ đó nâng cao hiệu quả bảo dưỡng và giảm thiểu rủi ro tai nạn lao động.
So sánh kích thước thang máy không phòng máy và thang máy có phòng máy
Có thể bạn quan tâm: Kích Thước Thang Máy Gia Đình 250kg Chuẩn & Thông Số Cần Biết
Sự ra đời của thang máy không phòng máy đã mang đến một cuộc cách mạng trong thiết kế kiến trúc, đặc biệt là với các công trình có diện tích hạn chế, nhờ vào những khác biệt rõ rệt trong yêu cầu về không gian lắp đặt so với các loại thang máy có phòng máy truyền thống.
Sự khác biệt về yêu cầu không gian
Điểm khác biệt cốt lõi và lớn nhất nằm ở việc thang máy không phòng máy không yêu cầu một không gian riêng biệt để đặt máy kéo và tủ điện điều khiển. Thay vào đó, các bộ phận này được tích hợp gọn gàng vào trong hố thang hoặc đặt phía trên cửa thang. Ngược lại, thang máy có phòng máy bắt buộc phải có một phòng kỹ thuật riêng biệt, thường đặt ở trên cùng (room-on-top) hoặc dưới đáy giếng thang (machine-room-below), làm tăng đáng kể diện tích xây dựng tổng thể.
Ưu điểm về mặt bằng sử dụng
Nhờ loại bỏ yêu cầu về phòng máy riêng, thang máy không phòng máy giúp giải phóng một diện tích đáng kể trong công trình. Điều này đặc biệt có giá trị đối với các tòa nhà cao tầng, nhà phố, biệt thự có diện tích đất hạn chế, nơi mỗi mét vuông đều trở nên quý giá. Việc tối ưu hóa không gian này cho phép chủ đầu tư có thêm lựa chọn sử dụng diện tích đó cho mục đích khác như mở rộng sảnh chờ, bố trí thêm tiện ích hoặc tăng diện tích không gian sống, làm việc.
Có thể bạn quan tâm: Kích Thước Hố Thang Máy Tiêu Chuẩn Theo Tải Trọng & Loại Hình Lắp Đặt
Hướng dẫn lựa chọn và lắp đặt thang máy không phòng máy phù hợp
Việc lựa chọn và lắp đặt thang máy không phòng máy đòi hỏi sự cân nhắc kỹ lưỡng về nhiều yếu tố để đảm bảo thiết bị hoạt động hiệu quả, an toàn và phù hợp với nhu cầu sử dụng. Bản vẽ kỹ thuật chi tiết đóng vai trò như một kim chỉ nam, định hướng cho toàn bộ quá trình thi công.
Các yếu tố cần xem xét khi chọn thang máy không phòng máy
Khi lựa chọn thang máy không phòng máy, bạn cần xem xét nhu cầu sử dụng thực tế của công trình, bao gồm số lượng người di chuyển dự kiến, tần suất sử dụng, số tầng phục vụ và diện tích không gian sẵn có để lắp đặt hố thang. Ví dụ, một gia đình ít người ở biệt thự sẽ có những yêu cầu khác với một tòa nhà văn phòng nhỏ hoặc một nhà hàng. Bên cạnh đó, ngân sách đầu tư, chi phí vận hành và bảo trì cũng là những yếu tố quan trọng cần được đặt lên bàn cân.
Tầm quan trọng của bản vẽ kỹ thuật chi tiết
Bản vẽ kỹ thuật chi tiết là tài liệu không thể thiếu, cung cấp đầy đủ thông tin về kích thước hố thang, vị trí các cửa thang, yêu cầu về kết cấu, hệ thống điện, cũng như các thông số kỹ thuật của thiết bị. Bản vẽ này giúp các kỹ sư, kiến trúc sư và nhà thầu xây dựng hiểu rõ yêu cầu lắp đặt, từ đó thi công chính xác, tránh sai sót có thể dẫn đến tốn kém chi phí sửa chữa hoặc ảnh hưởng đến an toàn. Một bản vẽ rõ ràng và chính xác cũng là cơ sở để thẩm định và nghiệm thu công trình.
Lưu ý khi thi công và lắp đặt
Quá trình thi công và lắp đặt thang máy không phòng máy cần được thực hiện bởi đội ngũ kỹ thuật có chuyên môn cao và kinh nghiệm trong lĩnh vực này. Các nhà sản xuất thang máy uy tín thường có đội ngũ lắp đặt được đào tạo bài bản hoặc hợp tác với các đơn vị thi công chuyên nghiệp. Quy trình lắp đặt cần tuân thủ chặt chẽ các bước theo bản vẽ kỹ thuật và tiêu chuẩn an toàn của nhà sản xuất, từ việc chuẩn bị hố thang, lắp đặt ray dẫn hướng, máy kéo, hệ thống cửa, cho đến việc đấu nối điện và kiểm tra vận hành thử.
Giải đáp các câu hỏi thường gặp về thang máy không phòng máy
- Tuổi thọ: Tuổi thọ trung bình của thang máy không phòng máy, nếu được bảo trì định kỳ và sử dụng đúng cách, có thể kéo dài từ 15-25 năm. Các bộ phận chính như máy kéo, hệ thống điều khiển và ray dẫn hướng được thiết kế để hoạt động bền bỉ.
- Chi phí bảo trì: Chi phí bảo trì thang máy không phòng máy nhìn chung tương đương hoặc cao hơn một chút so với thang máy có phòng máy, do tính phức tạp của hệ thống tích hợp và yêu cầu về chuyên môn kỹ thuật. Tuy nhiên, việc bảo trì định kỳ giúp phòng ngừa các sự cố lớn, tiết kiệm chi phí sửa chữa về lâu dài.
- Hiệu suất năng lượng: Thang máy không phòng máy thường sử dụng công nghệ truyền động tiên tiến như VVVF (Variable Voltage Variable Frequency) hoặc sử dụng động cơ nam châm vĩnh cửu, giúp tiết kiệm năng lượng hiệu quả hơn so với các hệ thống thang máy cũ. Khả năng vận hành êm ái, dừng tầng chính xác và tiêu thụ điện năng thấp là những ưu điểm đáng kể.
