Việc lựa chọn kích thước thang máy nâng hàng phù hợp là yếu tố then chốt để tối ưu hóa hiệu quả vận chuyển và đảm bảo an toàn cho hàng hóa cũng như người sử dụng. Bài viết này sẽ cung cấp một hướng dẫn chi tiết về kích thước thang máy nâng hàng tiêu chuẩn theo từng mức tải trọng, giúp bạn đưa ra quyết định sáng suốt nhất.
Chúng ta sẽ cùng khám phá các kích thước phổ biến của cabin, hố thang và cửa thang máy cho từng phân khúc tải trọng từ nhỏ đến lớn. Bên cạnh đó, bài viết còn đi sâu vào giải thích ý nghĩa của các thông số kỹ thuật quan trọng và những yếu tố cần cân nhắc khi lựa chọn kích thước thang máy nâng hàng.
Kích Thước Thang Máy Nâng Hàng Phổ Biến Theo Tải Trọng
Kích thước thang máy nâng hàng có sự thay đổi đáng kể tùy thuộc vào tải trọng mà nó cần đáp ứng. Việc hiểu rõ các thông số này giúp doanh nghiệp lựa chọn được thiết bị phù hợp với nhu cầu sản xuất và logistics của mình, từ đó tối ưu hóa không gian và quy trình vận chuyển.
Dưới đây là tổng hợp kích thước cabin, hố thang và cửa thang máy cho các mức tải trọng thông dụng, được trình bày trực quan qua bảng thông số kỹ thuật.
Kích Thước Thang Máy Nâng Hàng Tải Trọng Nhỏ (200kg – 500kg)
Các loại thang máy nâng hàng với tải trọng từ 200kg đến 500kg thường được thiết kế cho các không gian nhỏ hẹp và nhu cầu vận chuyển không quá lớn. Chúng phù hợp với các cửa hàng, hiệu sách, văn phòng nhỏ, hoặc các nhà kho có quy mô hạn chế và chỉ cần vận chuyển các kiện hàng có kích thước vừa phải.
Thông thường, thang máy tải trọng này có kích thước cabin đủ để chứa các kiện hàng hoặc thiết bị nhỏ, với chiều rộng và chiều sâu được tối ưu để tiết kiệm diện tích.
Có thể bạn quan tâm: Kích Thước Thang Máy Mitsubishi 450kg: Tiêu Chuẩn Và Thông Số Chi Tiết
Kích Thước Thang Máy Nâng Hàng Tải Trọng Trung Bình (800kg – 1500kg)
Phân khúc thang máy nâng hàng từ 800kg đến 1500kg là lựa chọn phổ biến cho các nhà xưởng, kho hàng có quy mô vừa và các tòa nhà văn phòng, trung tâm thương mại. Với tải trọng này, thang máy có thể vận chuyển các pallet hàng hóa, máy móc nhỏ hoặc số lượng lớn các kiện hàng cùng lúc.
Kích thước cabin sẽ rộng rãi hơn, cho phép xe nâng tay hoặc các thiết bị di chuyển hàng hóa dễ dàng ra vào. Hố thang cũng cần có kích thước tương ứng để đảm bảo không gian lắp đặt và vận hành an toàn.
Kích Thước Thang Máy Nâng Hàng Tải Trọng Lớn (1500kg – 2000kg trở lên)
Đối với các nhu cầu vận chuyển khối lượng hàng hóa cực lớn, thang máy tải hàng công nghiệp với tải trọng từ 1500kg đến 2000kg hoặc hơn là giải pháp tối ưu. Chúng được trang bị cho các nhà máy sản xuất, khu công nghiệp, trung tâm logistics, nơi cần vận chuyển các kiện hàng cồng kềnh, máy móc công nghiệp nặng hoặc số lượng pallet lớn.
Cabin thang máy trong trường hợp này có thể có kích thước rất lớn, đủ để chứa các loại xe nâng cỡ lớn và các mặt hàng có kích thước phi tiêu chuẩn. Hố thang và các yêu cầu kỹ thuật khác cũng sẽ phức tạp và đòi hỏi không gian lớn hơn.

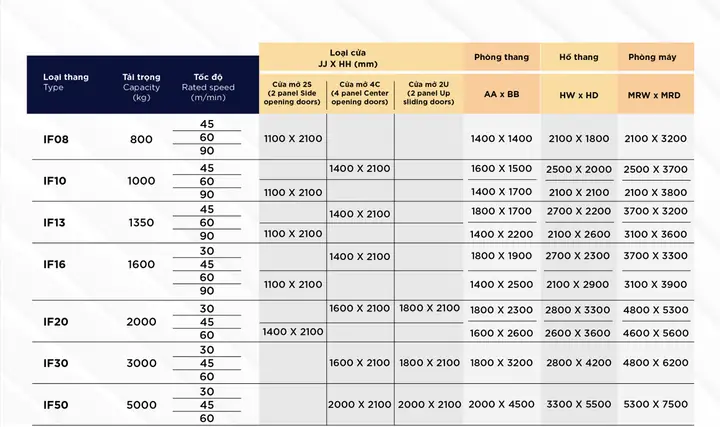

Dưới đây là bảng tổng hợp kích thước tham khảo cho các loại thang máy nâng hàng theo tải trọng phổ biến:
| Tải Trọng (kg) | Kích Thước Cabin (Rộng x Sâu x Cao – mm) | Kích Thước Hố Thang (Rộng x Sâu – mm) | Kích Thước Cửa Mở (Rộng x Cao – mm) |
|---|---|---|---|
| 200 | 800 x 900 x 1200 | 1500 x 1700 | 700 x 1000 |
| 300 | 900 x 1000 x 1200 | 1600 x 1800 | 800 x 1100 |
| 500 | 1000 x 1200 x 1200 | 1700 x 1900 | 800 x 1200 |
| 800 | 1200 x 1300 x 1500 | 2000 x 2200 | 900 x 1400 |
| 1000 | 1300 x 1500 x 1500 | 2100 x 2300 | 1000 x 1400 |
| 1500 | 1400 x 1600 x 1600 | 2200 x 2400 | 1100 x 1500 |
| 2000 | 1500 x 1800 x 1700 | 2400 x 2600 | 1200 x 1600 |
Lưu ý: Các số liệu trên là kích thước tham khảo và có thể thay đổi tùy thuộc vào nhà sản xuất, công nghệ áp dụng và yêu cầu cụ thể của từng dự án.
Có thể bạn quan tâm: Kích Thước Thang Máy Mitsubishi 350kg: Chi Tiết Hố Thang, Cabin & Cửa Chuẩn
Các Thông Số Kỹ Thuật Quan Trọng Cần Biết Về Kích Thước Thang Máy Nâng Hàng
Để lựa chọn được thang máy nâng hàng phù hợp, việc hiểu rõ các thông số kỹ thuật liên quan đến kích thước là vô cùng cần thiết. Mỗi thông số đều đóng vai trò quan trọng trong việc đảm bảo hiệu suất, an toàn và khả năng tương thích với không gian lắp đặt.
Kích Thước Cabin Thang Máy Nâng Hàng
Kích thước cabin thang máy, bao gồm chiều rộng, chiều sâu và chiều cao, là yếu tố trực tiếp quyết định đến khả năng chứa đựng hàng hóa. Việc lựa chọn kích thước cabin phù hợp cần dựa trên loại hàng hóa, kích thước và tần suất vận chuyển dự kiến. Cabin quá nhỏ sẽ hạn chế khả năng vận chuyển, trong khi cabin quá lớn có thể gây lãng phí không gian và tăng chi phí.

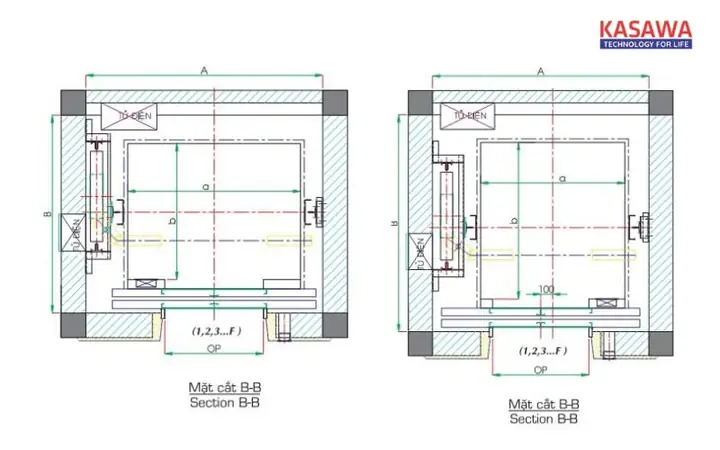

Kích Thước Hố Thang (Giếng Thang)
Hố thang, hay còn gọi là giếng thang, là không gian mà cabin di chuyển bên trong. Kích thước của hố thang, bao gồm chiều rộng và chiều sâu, là yếu tố quan trọng ảnh hưởng đến việc lắp đặt thang máy. Hố thang cần đủ lớn để chứa cabin cùng với hệ thống ray dẫn hướng, cáp tải và các thiết bị an toàn khác, đồng thời đảm bảo khoảng cách an toàn theo tiêu chuẩn.
Kích Thước Hố Pit (Pit Depth)
Hố Pit (Pit Depth) là phần không gian nằm dưới cùng của giếng thang. Yêu cầu về độ sâu hố Pit rất quan trọng, nó đóng vai trò là nơi chứa các bộ phận giảm chấn, hệ thống phanh khẩn cấp và các thiết bị khác khi cabin di chuyển xuống vị trí thấp nhất. Độ sâu hố Pit phù hợp đảm bảo an toàn cho thang máy khi vận hành, tránh va chạm với sàn hầm và tạo điều kiện thuận lợi cho công tác bảo trì, sửa chữa.
Có thể bạn quan tâm: Kích Thước Thang Máy Mitsubishi 1000kg: Thông Số Hố Thang, Cabin & Cửa Chuẩn
Chiều Cao Tầng Trên Cùng (Overhead Height – OH)
Chiều cao tầng trên cùng (Overhead Height – OH) là khoảng không gian tính từ sàn tầng cao nhất đến trần của giếng thang. Chiều cao này ảnh hưởng trực tiếp đến thiết kế của bộ phận máy kéo, hệ thống giảm tốc và các thiết bị treo khác. Một khoảng OH đủ lớn sẽ cho phép lắp đặt các loại máy kéo công suất cao và đảm bảo không gian an toàn cho việc bảo dưỡng.

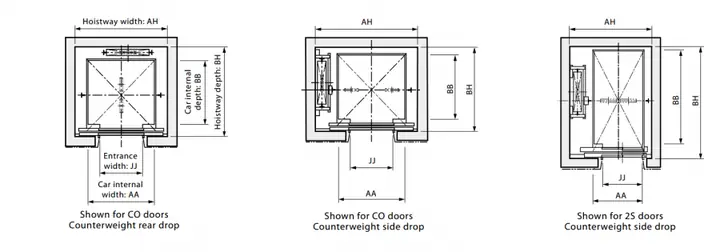

Kích Thước Cửa Thang Máy Nâng Hàng
Kích thước cửa thang máy, đặc biệt là khoảng mở cửa, đóng vai trò quan trọng trong việc đưa hàng hóa vào hoặc ra khỏi cabin một cách thuận tiện. Các loại cửa thang máy phổ biến như cửa mở trượt tự động (2S – 2 cánh, 4C – 4 cánh) có kích thước và cách thức hoạt động khác nhau. Kích thước khoảng mở cửa cần phù hợp với kích thước lớn nhất của hàng hóa dự kiến vận chuyển để tránh tình trạng vướng víu hoặc không thể đưa hàng vào cabin.
Yếu Tố Ảnh Hưởng Đến Việc Lựa Chọn Kích Thước Thang Máy Nâng Hàng
Việc lựa chọn kích thước thang máy nâng hàng không chỉ dựa vào tải trọng mà còn phụ thuộc vào nhiều yếu tố khác, đòi hỏi sự cân nhắc kỹ lưỡng để đảm bảo hiệu quả và tối ưu chi phí.
Nhu Cầu Sử Dụng và Loại Hàng Hóa Vận Chuyển
Có thể bạn quan tâm: Kích Thước Thang Máy Lồng Kính Phổ Biến: Thông Số Chi Tiết & Tư Vấn Lựa Chọn
Yếu tố quan trọng nhất để xác định kích thước thang máy là nhu cầu sử dụng thực tế và loại hàng hóa cần vận chuyển. Bạn cần làm rõ loại hàng hóa có kích thước, hình dạng và trọng lượng như thế nào, tần suất vận chuyển ra sao. Ví dụ, nếu bạn vận chuyển các cuộn giấy lớn, bạn cần một cabin có chiều sâu và chiều cao phù hợp. Nếu vận chuyển pallet hàng hóa, kích thước chiều rộng và chiều sâu cabin cùng với khả năng tiếp cận của xe nâng là yếu tố then chốt.
Diện Tích Không Gian Lắp Đặt
Diện tích không gian sẵn có để lắp đặt thang máy đóng vai trò quyết định đến kích thước tối đa mà bạn có thể lựa chọn. Trước khi quyết định, bạn cần đo đạc kỹ lưỡng không gian dự kiến, bao gồm cả vị trí đặt hố thang, chiều cao tầng và các công trình kiến trúc xung quanh. Đôi khi, việc tối ưu hóa thiết kế hố thang có thể giúp bạn tận dụng tối đa không gian có sẵn.
Ngân Sách Đầu Tư
Ngân sách đầu tư cũng là một yếu tố không thể bỏ qua. Thông thường, thang máy có kích thước lớn hơn, tải trọng cao hơn và được trang bị nhiều tính năng hơn sẽ có chi phí ban đầu cao hơn. Tuy nhiên, bạn cần cân nhắc giữa chi phí đầu tư ban đầu và hiệu quả vận hành lâu dài. Một chiếc thang máy có kích thước phù hợp với nhu cầu sẽ giúp tối ưu hóa quy trình, giảm thiểu thời gian chờ đợi và chi phí nhân công, từ đó mang lại lợi tức đầu tư tốt hơn.
Lưu Ý Khi Thiết Kế và Lắp Đặt Kích Thước Thang Máy Nâng Hàng
Việc lựa chọn và lắp đặt kích thước thang máy nâng hàng đòi hỏi sự tuân thủ các quy định an toàn và kỹ thuật. Dưới đây là một số lưu ý quan trọng để đảm bảo hiệu quả và an toàn tối đa.
Tối Ưu Hóa Kích Thước Cabin Để Vận Chuyển Hiệu Quả
Để tối ưu hóa không gian cabin, việc sắp xếp hàng hóa một cách khoa học là rất quan trọng. Hãy xem xét cách bố trí các kiện hàng, pallet hoặc thiết bị bên trong cabin sao cho tận dụng tối đa diện tích, tránh lãng phí không gian và đảm bảo an toàn trong quá trình di chuyển. Việc này có thể bao gồm việc xếp chồng hàng hóa theo chiều dọc nếu chiều cao cho phép hoặc sắp xếp theo chiều sâu/chiều rộng để dễ dàng thao tác ra vào.
Tiêu Chuẩn An Toàn Liên Quan Đến Kích Thước Thang Máy
Các tiêu chuẩn an toàn quốc gia và quốc tế đều có những quy định rõ ràng về kích thước của thang máy, đặc biệt là thang máy nâng hàng. Các tiêu chuẩn này nhằm đảm bảo không gian đủ cho hàng hóa, không gây va chạm với thành giếng thang, và quan trọng nhất là đảm bảo an toàn cho người vận hành hoặc người đi cùng hàng hóa (nếu có). Việc tuân thủ các tiêu chuẩn này không chỉ đảm bảo an toàn mà còn giúp tránh các vấn đề pháp lý khi kiểm định và vận hành.
Sự Khác Biệt Giữa Kích Thước Thang Máy Nâng Hàng Và Thang Máy Chở Người
Thang máy nâng hàng và thang máy chở người có những khác biệt cơ bản về thiết kế và kích thước, phản ánh mục đích sử dụng. Thang máy chở người thường ưu tiên sự thoải mái, thẩm mỹ và không gian cho hành khách, với cabin thường vuông vắn hơn và không yêu cầu khả năng chịu lực va đập mạnh như thang máy nâng hàng. Ngược lại, thang máy nâng hàng có cabin thường sâu hơn, mạnh mẽ hơn, được thiết kế để chịu tải trọng lớn, va đập trong quá trình bốc dỡ hàng hóa và thường có cửa mở rộng hơn để tiện cho việc đưa hàng hóa cồng kềnh vào.
Tìm Hiểu Về Các Loại Cửa Mở Phổ Biến Và Kích Thước Của Chúng
Các loại cửa thang máy nâng hàng phổ biến bao gồm cửa mở trượt tự động (2 cánh hoặc 4 cánh). Cửa 2 cánh (2S) có ưu điểm là khoảng mở cửa lớn hơn trên một đơn vị diện tích cửa, phù hợp với các không gian hẹp về chiều rộng hố thang. Cửa 4 cánh (4C) thường có tốc độ đóng mở nhanh hơn và phân bổ trọng lượng tốt hơn, thường được sử dụng cho các thang máy có kích thước cabin lớn hơn. Việc lựa chọn loại cửa và kích thước khoảng mở cửa phù hợp sẽ ảnh hưởng trực tiếp đến hiệu quả xếp dỡ hàng hóa.
