Thang máy tròn vách kính mang đến vẻ đẹp hiện đại, sang trọng và tầm nhìn thoáng đãng, là lựa chọn lý tưởng cho nhiều công trình. Tuy nhiên, việc lựa chọn kích thước phù hợp là yếu tố then chốt quyết định sự hài hòa về thẩm mỹ, công năng sử dụng và hiệu quả chi phí. Bài viết này sẽ cung cấp thông tin chi tiết về các kích thước phổ biến, yếu tố ảnh hưởng và hướng dẫn lựa chọn kích thước thang máy tròn vách kính tối ưu nhất cho ngôi nhà của bạn.
Nội dung dưới đây sẽ đi sâu vào các kích thước tiêu chuẩn theo tải trọng và đường kính giếng thang, phân tích kích thước cabin và cửa thang máy, đồng thời làm rõ các yếu tố ngoại cảnh tác động đến việc quyết định kích thước cuối cùng. Cuối cùng, chúng tôi sẽ đưa ra những lời khuyên hữu ích giúp bạn đưa ra lựa chọn sáng suốt, đảm bảo thang máy hoạt động an toàn, hiệu quả và phù hợp với không gian.
Các Kích Thước Phổ Biến Của Thang Máy Tròn Vách Kính
Việc nắm vững các thông số kỹ thuật là bước đầu tiên để lựa chọn thang máy tròn vách kính phù hợp. Các kích thước này bao gồm đường kính giếng thang, kích thước cabin, chiều sâu hố pit và chiều cao OH (Overhead), tất cả đều có mối liên hệ chặt chẽ với tải trọng yêu cầu và số người phục vụ. Dưới đây là những thông số chi tiết thường gặp trên thị trường.
Kích Thước Theo Tải Trọng (Ví dụ: 350kg, 450kg, 630kg)
Tải trọng là yếu tố quan trọng nhất xác định kích thước của cabin và giếng thang máy tròn. Mỗi mức tải trọng tương ứng với một số lượng người phục vụ nhất định và yêu cầu về không gian lắp đặt khác nhau. Việc lựa chọn tải trọng phù hợp đảm bảo thang máy hoạt động an toàn, ổn định và đáp ứng đủ nhu cầu di chuyển.
Dưới đây là bảng thông số kỹ thuật chi tiết cho các mức tải trọng phổ biến của thang máy tròn vách kính:
| Tải Trọng (kg) | Số Người Phục Vụ (khoảng) | Đường Kính Giếng Thang (mm) | Kích Thước Cabin (rộng x sâu x cao, mm) | Chiều Cao OH (mm) | Chiều Sâu Hố Pit (mm) |
|---|---|---|---|---|---|
| 350 | 4-5 | 1300 – 1400 | 800 x 800 x 2100 | 2800 – 3200 | 700 – 1000 |
| 450 | 5-6 | 1400 – 1550 | 900 x 900 x 2100 | 3000 – 3400 | 800 – 1100 |
| 630 | 8-9 | 1550 – 1700 | 1000 x 1000 x 2100 | 3200 – 3600 | 900 – 1200 |
Lưu ý: Các thông số trên là ước tính và có thể thay đổi tùy theo nhà sản xuất và thiết kế cụ thể. Chiều cao OH và chiều sâu hố pit có thể điều chỉnh linh hoạt hơn trong một khoảng nhất định.

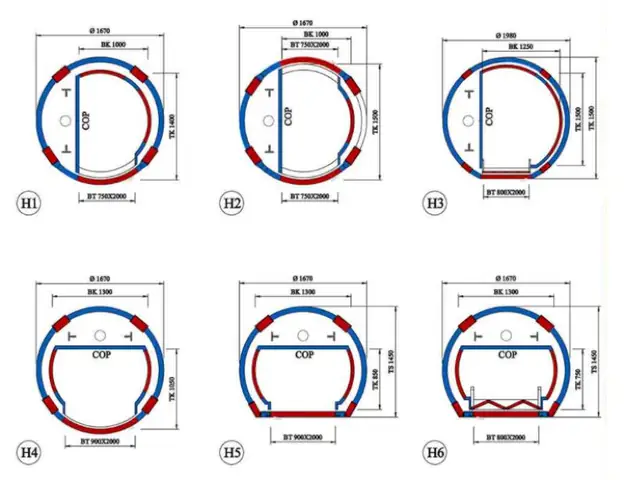

Kích Thước Theo Đường Kính Giếng Thang
Có thể bạn quan tâm: Kích Thước Thang Máy Pccc Chuẩn Theo Tcvn & Yêu Cầu Kỹ Thuật
Đường kính giếng thang là không gian tròn được xây dựng hoặc lắp đặt để thang máy di chuyển. Kích thước này quyết định trực tiếp đến kích thước tối đa của cabin thang máy và khả năng tích hợp các hệ thống cơ khí khác. Lựa chọn đường kính giếng thang phù hợp cần dựa trên tải trọng mong muốn và diện tích không gian sẵn có của công trình.
Các tùy chọn đường kính giếng thang phổ biến thường dao động từ khoảng 1300mm đến trên 1700mm. Đường kính giếng thang lớn hơn sẽ cho phép lắp đặt cabin rộng rãi hơn, phục vụ được nhiều người hơn hoặc chở được các vật dụng cồng kềnh. Ngược lại, đường kính nhỏ hơn sẽ tiết kiệm không gian nhưng có thể hạn chế về sức chứa và kích thước cabin.
Sự tương quan giữa đường kính giếng thang và các yếu tố khác là rất rõ ràng. Một giếng thang có đường kính lớn hơn sẽ yêu cầu cabin lớn hơn, từ đó ảnh hưởng đến chiều sâu hố pit và chiều cao OH cần thiết để đảm bảo an toàn và hoạt động trơn tru. Ngược lại, nếu không gian hạn chế, việc chọn một đường kính giếng thang nhỏ hơn sẽ là giải pháp tối ưu, nhưng cần tính toán kỹ lưỡng để không ảnh hưởng đến trải nghiệm sử dụng.
Kích Thước Cabin Thang Máy Tròn
Cabin là không gian bên trong thang máy nơi người dùng di chuyển. Kích thước cabin thang máy tròn thường được biểu thị bằng chiều rộng, chiều sâu và chiều cao. Các kích thước này có mối liên hệ mật thiết với tải trọng của thang máy, nhằm đảm bảo sức chứa an toàn và sự thoải mái cho người sử dụng.
Đối với các tải trọng phổ biến đã nêu ở trên:
Thang máy 350kg (4-5 người): Cabin thường có kích thước khoảng 800mm (chiều rộng) x 800mm (chiều sâu) x 2100mm (chiều cao). Kích thước này đủ cho một nhóm nhỏ người di chuyển hoặc mang theo các vật dụng cá nhân.
Thang máy 450kg (5-6 người): Cabin sẽ rộng hơn một chút, khoảng 900mm x 900mm x 2100mm, mang lại sự thoải mái hơn cho người dùng.
Thang máy 630kg (8-9 người): Cabin có thể đạt kích thước 1000mm x 1000mm x 2100mm hoặc lớn hơn, phục vụ nhu cầu di chuyển của nhóm đông người hơn.
Chiều cao cabin tiêu chuẩn thường là 2100mm, đảm bảo hầu hết mọi người có thể đứng thẳng thoải mái. Tuy nhiên, chiều rộng và chiều sâu sẽ thay đổi tùy theo tải trọng, mục đích sử dụng (ví dụ: cần chở thêm xe lăn, đồ đạc) và thiết kế của nhà sản xuất.
Kích Thước Cửa Thang Máy Tròn
Kích thước cửa thang máy tròn đóng vai trò quan trọng, ảnh hưởng trực tiếp đến việc ra vào, đặc biệt là với người sử dụng xe lăn, người già, trẻ em hoặc khi cần di chuyển đồ đạc. Cửa thang máy tròn thường có thiết kế dạng trượt lồng vào nhau hoặc cửa mở tâm, với chiều rộng thông thủy là thông số quan trọng nhất.
Có thể bạn quan tâm: Kích Thước Thang Máy Chở Hàng Chuẩn Theo Tải Trọng: Hướng Dẫn Chi Tiết Từ A-z
Kích thước cửa tiêu chuẩn cho các loại thang máy tròn thường tương xứng với kích thước cabin và tải trọng:
Đối với thang máy 350kg, chiều rộng thông thủy cửa có thể khoảng 650mm – 700mm.
Đối với thang máy 450kg, chiều rộng thông thủy cửa có thể khoảng 700mm – 750mm.
Đối với thang máy 630kg, chiều rộng thông thủy cửa có thể khoảng 800mm – 850mm.
Chiều cao cửa thang máy tròn thường tương đương với chiều cao cabin, khoảng 2100mm, để đảm bảo sự thông thoáng và dễ dàng di chuyển. Việc lựa chọn kích thước cửa phù hợp cần cân nhắc kỹ lưỡng để tối ưu hóa khả năng tiếp cận và sự thuận tiện cho mọi đối tượng người dùng.
Yếu Tố Ảnh Hưởng Đến Kích Thước Thang Máy Tròn
Quyết định kích thước thang máy tròn vách kính không chỉ dựa trên các thông số kỹ thuật tiêu chuẩn mà còn phụ thuộc vào nhiều yếu tố thực tế của công trình và nhu cầu sử dụng. Việc xem xét kỹ lưỡng các yếu tố này sẽ giúp bạn lựa chọn được giải pháp tối ưu, đảm bảo sự hài hòa và hiệu quả.
Tải Trọng Yêu Cầu
Tải trọng là yếu tố đầu tiên và quan trọng nhất quyết định kích thước cabin và giếng thang. Nếu công trình có nhu cầu di chuyển thường xuyên với nhiều người hoặc cần vận chuyển hàng hóa, đồ đạc nặng, bạn buộc phải chọn thang máy có tải trọng lớn hơn. Tải trọng càng cao, cabin càng cần rộng rãi hơn để chứa đủ số người hoặc vật dụng, đồng thời giếng thang cũng phải có đường kính tương ứng để đảm bảo không gian vận hành an toàn và thông thoáng cho cơ cấu máy kéo, dây cáp và các bộ phận khác.
Diện Tích Tự Có Của Công Trình
Diện tích không gian thực tế tại công trình là một ràng buộc quan trọng. Đặc biệt đối với các tòa nhà cũ, nhà cải tạo, không gian lắp đặt thang máy thường có những giới hạn nhất định. Đường kính giếng thang và kích thước cabin cần phải được tính toán cẩn thận để vừa vặn với không gian cho phép, tránh gây ảnh hưởng đến kết cấu hoặc các hạng mục khác của công trình. Đôi khi, việc phải chấp nhận một cabin nhỏ hơn hoặc cấu trúc giếng thang tối giản là cần thiết để có thể lắp đặt thang máy.
Có thể bạn quan tâm: Kích Thước Thang Máy Cibes: Từ Mini Đến Xl, Lựa Chọn Phù Hợp Mọi Không Gian Gia Đình
Yêu Cầu Về Thẩm Mỹ và Thiết Kế Nội Thất
Thang máy tròn vách kính không chỉ là phương tiện di chuyển mà còn là một yếu tố trang trí, nâng tầm thẩm mỹ cho không gian. Yêu cầu về thiết kế nội thất và phong cách kiến trúc tổng thể sẽ ảnh hưởng đến việc lựa chọn kiểu dáng, vật liệu và đôi khi cả kích thước của cabin. Ví dụ, một không gian nội thất tối giản có thể phù hợp với cabin thang máy có kích thước vừa phải, trong khi một không gian sang trọng, rộng rãi có thể cho phép lựa chọn cabin lớn hơn với các vật liệu cao cấp và thiết kế độc đáo hơn. Việc cân nhắc hài hòa giữa kích thước thang máy và tổng thể không gian là rất quan trọng.
Hướng Dẫn Lựa Chọn Kích Thước Thang Máy Tròn Phù Hợp
Việc lựa chọn kích thước thang máy tròn vách kính phù hợp đòi hỏi sự cân nhắc kỹ lưỡng giữa nhu cầu sử dụng thực tế, điều kiện không gian và các yếu tố kỹ thuật. Dưới đây là các bước hướng dẫn giúp bạn đưa ra quyết định sáng suốt.
Xác Định Nhu Cầu Sử Dụng Thực Tế
Bước đầu tiên và quan trọng nhất là xác định rõ nhu cầu sử dụng thực tế. Hãy xem xét số lượng người thường xuyên sử dụng thang máy vào giờ cao điểm, mục đích di chuyển chính (chỉ chở người hay có cần chở thêm đồ đạc, xe lăn, thiết bị y tế). Ví dụ, nếu bạn lắp đặt thang máy cho gia đình có người lớn tuổi hoặc người dùng xe lăn, bạn cần ưu tiên kích thước cabin rộng rãi và cửa thang có chiều rộng thông thủy lớn. Nếu công trình là tòa nhà văn phòng nhỏ, tải trọng 450kg hoặc 630kg có thể là lựa chọn hợp lý.
Đánh Giá Không Gian Lắp Đặt Sẵn Có
Sau khi xác định nhu cầu, hãy tiến hành đo đạc và đánh giá không gian lắp đặt sẵn có. Cần kiểm tra kỹ lưỡng các yếu tố kỹ thuật như:
Chiều cao OH (Overhead): Khoảng không gian phía trên cùng của cabin.
Chiều sâu Hố Pit: Khoảng không gian phía dưới cùng của cabin.
Đường kính vị trí lắp đặt giếng thang: Đảm bảo đủ không gian cho đường kính giếng thang mong muốn.
Khả năng tiếp cận và lối đi: Đảm bảo việc vận chuyển vật liệu và lắp đặt thuận tiện.
Các thông số này sẽ quyết định xem bạn có thể lắp đặt loại thang máy nào và kích thước cabin tối đa cho phép là bao nhiêu.
Tham Khảo Ý Kiến Chuyên Gia
Có thể bạn quan tâm: Kích Thước Thang Máy 600kg Tiêu Chuẩn: Thông Số Cần Biết & Lựa Chọn Phù Hợp
Việc tham khảo ý kiến từ các nhà cung cấp thang máy uy tín là vô cùng quan trọng. Các chuyên gia sẽ giúp bạn đánh giá chính xác nhu cầu, đo đạc không gian, tư vấn về các loại thang máy phù hợp với công trình và ngân sách, đồng thời giải đáp mọi thắc mắc về kỹ thuật. Họ có kinh nghiệm để đưa ra những lời khuyên chuyên sâu, giúp bạn tránh được những sai lầm trong quá trình lựa chọn và lắp đặt, đảm bảo thang máy vận hành an toàn, hiệu quả và đúng tiêu chuẩn.
Các Yếu Tố Kỹ Thuật Khác Cần Lưu Ý Khi Lắp Đặt Thang Máy Tròn
Bên cạnh kích thước, việc lắp đặt thang máy tròn vách kính còn đòi hỏi sự chú ý đến nhiều yếu tố kỹ thuật quan trọng khác để đảm bảo hoạt động an toàn, ổn định và bền bỉ. Các yếu tố này liên quan đến cấu tạo, không gian kỹ thuật và khả năng vận hành của thang máy.
Chiều Cao Tự Do OH (Overhead)
Chiều cao OH, hay còn gọi là khoảng không gian tự do phía trên cùng của cabin thang máy, là một trong những thông số kỹ thuật quan trọng nhất. Nó đóng vai trò cung cấp không gian cho động cơ kéo, hệ thống giảm tốc, ray dẫn hướng phía trên và các thiết bị an toàn khác. Chiều cao OH đủ và đúng tiêu chuẩn là yêu cầu bắt buộc để thang máy hoạt động an toàn, tránh va chạm hoặc kẹt cabin ở tầng trên cùng.
Các yêu cầu về chiều cao OH thường khác nhau tùy thuộc vào loại thang máy (ví dụ: thang máy kéo, thang máy thủy lực) và công nghệ sử dụng. Thông thường, thang máy tròn vách kính có thể yêu cầu OH từ khoảng 2800mm đến hơn 3600mm, tùy thuộc vào tải trọng và tốc độ. Nhà sản xuất sẽ cung cấp thông số OH cụ thể cho từng dòng sản phẩm.
Chiều Sâu Hố Pit
Hố pit là khoảng không gian đào sâu dưới cùng của giếng thang. Vai trò chính của hố pit là chứa các bộ phận cơ khí của thang máy như đối trọng, ray dẫn hướng phía dưới, giảm chấn, và cung cấp không gian an toàn khi cabin di chuyển xuống tầng thấp nhất. Chiều sâu hố pit tiêu chuẩn thường nằm trong khoảng từ 700mm đến 1200mm, tùy thuộc vào tải trọng và loại thang máy.
Trong trường hợp công trình có chiều sâu hố pit nông hoặc không có hố pit (ví dụ: nhà cải tạo trên nền móng cũ), các giải pháp kỹ thuật đặc biệt sẽ được áp dụng. Các giải pháp này có thể bao gồm sử dụng thang máy không hố pit (thường là thang máy thủy lực hoặc thang máy có công nghệ dẫn động đặc biệt), hoặc điều chỉnh thiết kế giếng thang và các bộ phận liên quan để giảm thiểu yêu cầu về độ sâu hố pit. Tuy nhiên, việc này cần được tư vấn và thi công bởi đội ngũ kỹ thuật chuyên nghiệp.
Cấu Tạo Giếng Thang Máy Tròn
Giếng thang máy tròn vách kính có cấu tạo đặc trưng bởi phần vách bao quanh là kính cường lực và khung đỡ chắc chắn. Vách kính tạo nên vẻ đẹp thẩm mỹ, cho phép ánh sáng tự nhiên lọt vào và mang đến tầm nhìn bao quát. Tuy nhiên, để đảm bảo an toàn, vách kính này cần được kết hợp với hệ thống khung đỡ bằng thép không gỉ hoặc vật liệu chịu lực cao.
Cấu tạo cơ bản bao gồm:
Vách kính: Thường là kính cường lực ghép an toàn, có khả năng chịu lực, chống va đập và đảm bảo an toàn khi có sự cố.
Khung đỡ: Hệ thống khung thép chịu lực được thiết kế theo hình tròn, kết nối các tấm kính lại với nhau và cố định vào kết cấu công trình.
Ray dẫn hướng: Lắp đặt dọc theo thành giếng thang để cabin di chuyển lên xuống theo phương thẳng đứng.
Cửa tầng: Lắp đặt tại mỗi tầng, đảm bảo an toàn khi người dùng ra vào.
Các vật liệu thường được sử dụng cho khung đỡ là thép không gỉ (inox) hoặc thép sơn tĩnh điện, mang lại độ bền cao và tính thẩm mỹ.
Tải Trọng và Sức Chứa Tiêu Chuẩn
Việc phân loại tải trọng và sức chứa của thang máy là dựa trên tiêu chuẩn quốc tế và nhu cầu thực tế của người dùng. Tải trọng được đo bằng kilogam (kg), và sức chứa được ước tính bằng số lượng người.
- Thang máy gia đình nhỏ: Tải trọng từ 300kg đến 450kg, phục vụ khoảng 4-6 người.
- Thang máy cho tòa nhà nhỏ hoặc biệt thự: Tải trọng từ 450kg đến 630kg, phục vụ khoảng 6-9 người.
- Thang máy cho tòa nhà thương mại, chung cư: Tải trọng lớn hơn, từ 800kg trở lên, phục vụ 10 người trở lên.
So với các loại thang máy truyền thống (thường có cabin hình vuông hoặc chữ nhật), thang máy tròn vách kính có thể có một số khác biệt về hiệu quả sử dụng không gian do hình dạng đặc thù. Tuy nhiên, với công nghệ thiết kế hiện đại, thang máy tròn vẫn có thể tối ưu hóa không gian bên trong để đảm bảo sức chứa và sự thoải mái tương đương hoặc thậm chí vượt trội về mặt thẩm mỹ.
