Bản vẽ kỹ thuật là ngôn ngữ chung của ngành xây dựng, và việc nắm vững các ký hiệu thang máy trên đó là yếu tố then chốt để đảm bảo mọi giai đoạn từ thiết kế đến vận hành diễn ra chính xác và an toàn. Ký hiệu thang máy đóng vai trò như một mã code, mã hóa thông tin quan trọng về kích thước, cấu tạo, vị trí và các yêu cầu kỹ thuật khác. Việc hiểu rõ các biểu tượng, chữ cái và con số này không chỉ giúp kỹ sư, kiến trúc sư mà còn cả đội ngũ thi công, lắp đặt và bảo trì thang máy thực hiện công việc một cách hiệu quả nhất.
Bài viết này sẽ đi sâu vào giải mã ý nghĩa và tầm quan trọng của các ký hiệu thang máy trong bản vẽ kỹ thuật. Chúng ta sẽ khám phá các nhóm ký hiệu phổ biến, từ kích thước hố thang, cấu tạo bộ phận đến vị trí và hướng di chuyển, đồng thời cung cấp hướng dẫn chi tiết cách đọc và tra cứu chúng. Bên cạnh đó, những lưu ý quan trọng và các quy chuẩn liên quan cũng sẽ được đề cập để bạn có cái nhìn toàn diện và làm việc hiệu quả với bản vẽ thang máy.
Ý nghĩa và tầm quan trọng của ký hiệu thang máy trong bản vẽ kỹ thuật
Ký hiệu thang máy trong bản vẽ kỹ thuật là một hệ thống các biểu tượng, chữ cái và con số được chuẩn hóa, có chức năng thể hiện các thông số kỹ thuật, đặc điểm cấu tạo, kích thước, vị trí và yêu cầu vận hành của thang máy. Đây không chỉ là các ký hiệu đơn thuần mà là công cụ giao tiếp không thể thiếu, đảm bảo mọi bên liên quan hiểu đúng và thống nhất về thiết kế.
Vai trò của việc hiểu đúng các ký hiệu này là vô cùng thiết yếu trong mọi giai đoạn phát triển của một công trình có thang máy. Từ khâu thiết kế ban đầu, nó giúp kiến trúc sư và kỹ sư xác định vị trí, kích thước hố thang, loại thang phù hợp với không gian và yêu cầu sử dụng. Trong giai đoạn thi công và lắp đặt, bản vẽ với các ký hiệu rõ ràng là kim chỉ nam cho đội ngũ thi công, đảm bảo việc xây dựng hố thang, lắp đặt cơ khí và điện được thực hiện chính xác theo thiết kế, tránh sai sót gây tốn kém và chậm tiến độ. Cuối cùng, trong quá trình bảo trì và sửa chữa, việc tra cứu bản vẽ giúp kỹ thuật viên xác định nhanh chóng các bộ phận, tình trạng hoạt động và đưa ra phương án xử lý hiệu quả, đảm bảo an toàn cho người sử dụng.
Ký hiệu thang máy là gì?
Ký hiệu thang máy trong bản vẽ xây dựng là một tập hợp các biểu tượng đồ họa, chữ cái, con số hoặc tổ hợp của chúng, được sử dụng để đại diện cho các thành phần, kích thước, chức năng và thông số kỹ thuật của hệ thống thang máy. Chúng được thiết lập theo các tiêu chuẩn quốc gia và quốc tế nhằm tạo ra một ngôn ngữ kỹ thuật thống nhất, giúp các chuyên gia trong ngành dễ dàng truyền đạt và diễn giải thông tin chi tiết về thang máy mà không cần dùng đến văn bản mô tả dài dòng.
Có thể bạn quan tâm: Kích Thước Thang Máy Kính Gia Đình: Thông Số & Lựa Chọn Phổ Biến 2024
Tại sao cần hiểu ký hiệu thang máy?
Việc hiểu rõ ký hiệu thang máy mang lại những lợi ích cụ thể và thiết thực, góp phần nâng cao chất lượng, an toàn và hiệu quả của toàn bộ dự án.
- Đảm bảo an toàn: Ký hiệu chính xác giúp xác định đúng các thông số kỹ thuật quan trọng như tải trọng, tốc độ, kích thước hố thang, các bộ phận an toàn. Sai sót trong việc hiểu hoặc áp dụng các ký hiệu này có thể dẫn đến việc lắp đặt sai, ảnh hưởng trực tiếp đến an toàn vận hành và gây nguy hiểm cho người sử dụng.
- Tính chính xác trong thiết kế và thi công: Bản vẽ với các ký hiệu chuẩn xác là cơ sở để kỹ sư và kiến trúc sư đưa ra quyết định thiết kế tối ưu, đồng thời là tài liệu tham khảo chính cho đội ngũ thi công. Hiểu rõ ký hiệu giúp giảm thiểu tối đa các hiểu lầm, đảm bảo công trình được xây dựng đúng với ý đồ của người thiết kế.
- Nâng cao hiệu quả thi công: Khi đội ngũ thi công nắm vững các ký hiệu, quá trình lắp đặt sẽ diễn ra nhanh chóng và mạch lạc hơn. Họ có thể xác định ngay các bộ phận cần lắp đặt, kích thước, vị trí kết nối mà không cần phải hỏi lại hay suy đoán, từ đó tiết kiệm thời gian và nguồn lực.
- Giảm thiểu sai sót và chi phí phát sinh: Sai sót trong bản vẽ hoặc trong quá trình thi công do hiểu sai ký hiệu có thể dẫn đến việc phải tháo dỡ, sửa chữa, gây tốn kém chi phí vật liệu, nhân công và kéo dài tiến độ dự án. Việc hiểu đúng ngay từ đầu là biện pháp phòng ngừa hiệu quả nhất.
Các nhóm ký hiệu thang máy phổ biến và ý nghĩa
Để việc tra cứu và ghi nhớ trở nên dễ dàng hơn, các ký hiệu thang máy thường được phân loại theo nhóm dựa trên chức năng hoặc thông tin mà chúng đại diện. Dưới đây là các nhóm ký hiệu thường gặp nhất trong bản vẽ kỹ thuật thang máy.

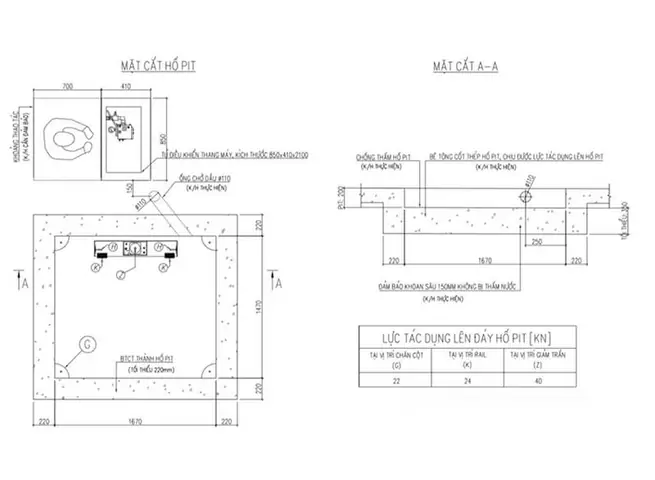

Ký hiệu về kích thước và kích thước hố thang
Các ký hiệu này cung cấp thông tin trực tiếp về không gian mà thang máy sẽ chiếm dụng, bao gồm cả cabin và hố thang. Việc hiểu rõ các ký hiệu này giúp xác định khả năng lắp đặt và lựa chọn loại thang phù hợp.
- X (Width – Chiều rộng cabin): Thường biểu thị chiều rộng của cabin thang máy.
- Y (Depth – Chiều sâu cabin): Thường biểu thị chiều sâu của cabin thang máy.
- W (Width – Chiều rộng hố thang): Biểu thị chiều rộng tổng thể của hố thang.
- D (Depth – Chiều sâu hố thang): Biểu thị chiều sâu tổng thể của hố thang.
- AA (Abutment A – Kích thước hố thang phía sau): Thường là khoảng cách từ mép sau của cabin đến thành hố thang.
- AH (Abutment H – Chiều cao hố thang): Thường là chiều cao hố thang từ mặt sàn tầng dưới cùng đến mặt sàn tầng trên cùng, hoặc liên quan đến các khoảng trống cần thiết ở đỉnh và đáy hố.
- BB (Back Wall Thickness – Độ dày tường hố thang phía sau): Biểu thị độ dày của tường hố thang ở phía sau cabin.
- BH (Back Wall Height – Chiều cao tường hố thang phía sau): Liên quan đến chiều cao của tường hố thang ở phía sau.
Cách đọc các thông số này trên bản vẽ thường là xem các đường kích thước đi kèm với ký hiệu tương ứng, chúng sẽ chỉ ra khoảng cách cụ thể bằng đơn vị đo lường được quy định (thường là mm hoặc cm). Ví dụ, một đường kẻ với ký hiệu “X” và số “1500” bên cạnh sẽ chỉ ra rằng chiều rộng cabin là 1500mm.
Có thể bạn quan tâm: Kích Thước Hố Thang Máy Mitsubishi 450kg: Tiêu Chuẩn, Thông Số Chi Tiết & Lưu Ý
Ký hiệu về cấu tạo và các bộ phận chính
Nhóm ký hiệu này giúp nhận diện các thành phần cơ khí và điện tử quan trọng cấu tạo nên hệ thống thang máy.
- Ray dẫn hướng (Guide Rails): Thường được biểu diễn bằng các đường thẳng, đôi khi có ký hiệu riêng để chỉ loại ray (ví dụ: T-type). Chúng chỉ vị trí và hướng di chuyển của cabin và đối trọng.
- Cáp tải (Hoisting Ropes): Thường được thể hiện bằng các đường cong hoặc đường thẳng song song, chỉ số lượng cáp và cách chúng kết nối cabin với đối trọng và hệ thống dẫn động.
- Đối trọng (Counterweight): Có thể được biểu diễn bằng một khối hình chữ nhật hoặc ký hiệu riêng, chỉ ra vị trí và kích thước của bộ phận cân bằng khối lượng.
- Hệ thống phanh (Brake System): Thường không có ký hiệu riêng biệt rõ ràng trên bản vẽ mặt bằng hoặc mặt cắt kỹ thuật, nhưng có thể được mô tả trong các sơ đồ cơ khí hoặc phụ chú chi tiết.

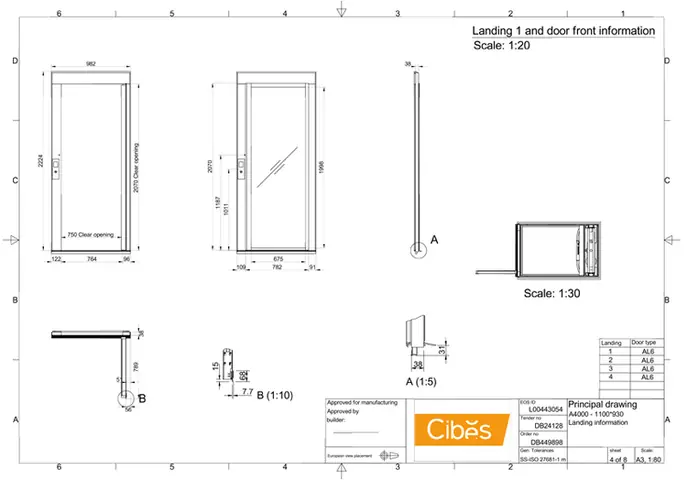

- Cửa thang máy (Doors): Bao gồm cửa tầng (landing doors) và cửa cabin (car doors). Các ký hiệu sẽ chỉ ra loại cửa (cửa trượt tự động, cửa mở tay), hướng mở, và vị trí lắp đặt.
- Động cơ/Máy kéo (Motor/Traction Machine): Thường được biểu diễn bằng một khối hình chữ nhật hoặc hình tròn kèm ký hiệu đặc trưng trong sơ đồ cơ khí hoặc phòng máy.
Ký hiệu về vị trí và hướng di chuyển
Nhóm ký hiệu này xác định không gian hoạt động của thang máy và cách nó tương tác với các tầng của tòa nhà.
- Ký hiệu chỉ tầng (Floor Designations):
- G (Ground Floor): Tầng trệt hoặc tầng chính.
- R (Retail/Residential): Có thể chỉ tầng thương mại hoặc tầng dân cư.
- L (Lobby): Sảnh chính của tòa nhà.
- UL (Upper Lobby): Sảnh tầng trên.
- LL (Lower Lobby): Sảnh tầng dưới.
- Các tầng khác thường được đánh số thứ tự (1, 2, 3…) hoặc theo chữ cái (A, B, C…).
- Ký hiệu trục thang (Shaft Designation): Thường là một ký hiệu đơn giản, ví dụ “SHAFT A”, “ELEVATOR 1”, để xác định trục thang cụ thể trong bản vẽ tổng thể.
- Hướng lên/xuống (Up/Down Arrows): Các mũi tên chỉ rõ hướng di chuyển thông thường của thang máy hoặc hướng mở của cửa.
Ký hiệu đặc thù cho các loại thang máy khác nhau
Mỗi loại thang máy có cơ chế hoạt động và yêu cầu kỹ thuật riêng, do đó, các ký hiệu cũng có thể có sự khác biệt để phản ánh điều này.
Có thể bạn quan tâm: Thông Tin Chi Tiết Công Ty Tnhh Thang Máy Gia Thành: Mã Số Thuế, Địa Chỉ & Hoạt Động
- Thang máy cáp kéo (Traction Elevators): Đây là loại phổ biến nhất, các ký hiệu sẽ tập trung vào ray dẫn hướng, cáp, đối trọng, hệ thống dẫn động (thường là dạng máy kéo đặt trên đỉnh hoặc dưới đáy hố).
- Thang máy trục vít (Screw Drive Elevators): Thường dùng trong thang máy gia đình hoặc thang máy tải trọng nhỏ, các ký hiệu có thể đặc trưng cho cơ cấu trục vít và đai ốc, yêu cầu lắp đặt khác biệt so với thang cáp kéo.
- Thang máy gia đình (Home Elevators): Có thể sử dụng nhiều công nghệ khác nhau (thủy lực, cáp kéo, trục vít), ký hiệu sẽ tùy thuộc vào công nghệ cụ thể, thường có kích thước nhỏ gọn hơn.
- Thang máy công nghiệp (Industrial Elevators): Thường có tải trọng lớn, tốc độ cao hoặc yêu cầu đặc biệt về an toàn (ví dụ: thang máy phòng cháy chữa cháy). Ký hiệu sẽ thể hiện rõ các tính năng chuyên dụng này.
Trong một số bản vẽ chi tiết, các ký hiệu cho các loại thang máy khác nhau sẽ được trình bày trong các chú thích hoặc mục riêng để tránh nhầm lẫn.
Hướng dẫn đọc và tra cứu ký hiệu thang máy hiệu quả
Việc tiếp cận bản vẽ thang máy một cách có hệ thống sẽ giúp bạn giải mã các ký hiệu một cách nhanh chóng và chính xác, tránh những hiểu lầm không đáng có.
Các bước đọc hiểu bản vẽ thang máy
Để đọc hiểu bản vẽ thang máy một cách hiệu quả, bạn nên tuân theo một quy trình logic, đi từ tổng quan đến chi tiết.
- Xác định tỷ lệ: Đầu tiên, hãy tìm hiểu về tỷ lệ của bản vẽ. Tỷ lệ này cho biết mối quan hệ giữa kích thước trên bản vẽ và kích thước thực tế, giúp bạn hình dung được quy mô của công trình.
- Đọc chú thích (Legend/Key): Hầu hết các bản vẽ kỹ thuật đều có một phần chú thích, liệt kê và giải thích ý nghĩa của tất cả các ký hiệu được sử dụng trong bản vẽ đó. Đây là tài liệu quan trọng nhất để tra cứu.
- Tìm hiểu các ký hiệu chính: Bắt đầu bằng việc nhận diện các ký hiệu lớn và quan trọng như trục thang, vị trí cửa tầng, cabin, máy kéo.
- Đối chiếu với tiêu chuẩn và tài liệu liên quan: Nếu có bất kỳ ký hiệu nào không rõ ràng hoặc cần xác minh thêm, hãy đối chiếu với các tiêu chuẩn kỹ thuật quốc gia/quốc tế về thang máy hoặc tài liệu hướng dẫn từ nhà sản xuất thiết bị.
Cách tra cứu ký hiệu khi không rõ
Trong trường hợp gặp phải ký hiệu lạ hoặc không có trong phần chú thích, việc tìm kiếm thông tin từ các nguồn đáng tin cậy là vô cùng cần thiết.
Có thể bạn quan tâm: Cách Sử Dụng Thang Máy Bệnh Viện An Toàn Và Đúng Cách
- Tiêu chuẩn kỹ thuật: Các tiêu chuẩn như TCVN (Việt Nam), EN (Châu Âu), ASME (Hoa Kỳ) quy định về cách biểu diễn các bộ phận và thông số kỹ thuật trong bản vẽ kỹ thuật, bao gồm cả thang máy. Bạn có thể tham khảo các tiêu chuẩn này để hiểu rõ ý nghĩa của các ký hiệu.
- Tài liệu từ nhà sản xuất: Mỗi nhà sản xuất thang máy thường có bộ tài liệu kỹ thuật riêng, bao gồm các bản vẽ chi tiết và hướng dẫn sử dụng. Các tài liệu này sẽ giải thích rõ ràng các ký hiệu đặc trưng cho sản phẩm của họ.
- Hỏi chuyên gia: Nếu bạn không thể tự mình giải mã, đừng ngần ngại hỏi ý kiến của các kỹ sư, kiến trúc sư có kinh nghiệm, các chuyên gia trong lĩnh vực thang máy hoặc bộ phận kỹ thuật của nhà cung cấp thiết bị. Sự hỗ trợ từ người có chuyên môn sẽ giúp bạn có được câu trả lời chính xác nhất.
Những lưu ý quan trọng khi làm việc với bản vẽ thang máy
Việc làm việc với bản vẽ thang máy đòi hỏi sự cẩn trọng và chú ý đến nhiều khía cạnh khác nhau để đảm bảo tính chính xác và an toàn.
Phân biệt ký hiệu trên bản vẽ và thực tế
Cần nhận thức rằng bản vẽ kỹ thuật là một mô hình lý tưởng hóa. Các ký hiệu trên bản vẽ thể hiện thông tin theo quy chuẩn, nhưng trong quá trình thi công thực tế, có thể có những sai khác nhỏ do điều kiện công trường, dung sai thi công hoặc các yếu tố ngẫu nhiên khác. Do đó, khi đối chiếu bản vẽ với thực tế, cần có sự linh hoạt nhất định nhưng vẫn phải đảm bảo các giới hạn cho phép và tuân thủ nguyên tắc an toàn.
Vai trò của các ký hiệu phụ trợ (ví dụ: ký hiệu điện, cơ khí)
Một công trình thang máy không chỉ bao gồm các bộ phận cơ khí riêng lẻ mà còn liên quan chặt chẽ đến hệ thống điện, điều khiển và kết cấu xây dựng. Do đó, bản vẽ thang máy thường đi kèm hoặc liên kết với các bản vẽ kỹ thuật khác như:
- Bản vẽ cơ khí: Mô tả chi tiết các bộ phận cơ khí, ray, cáp, đối trọng, cửa, cơ cấu dẫn động.
- Bản vẽ điện: Thể hiện sơ đồ đấu nối điện, vị trí các thiết bị điện, hệ thống điều khiển, cấp nguồn, chiếu sáng.
- Bản vẽ kết cấu: Chỉ ra cách thang máy được tích hợp vào kết cấu tổng thể của tòa nhà, các lỗ mở, tải trọng truyền xuống móng.
Việc hiểu và đối chiếu các ký hiệu trên các bản vẽ phụ trợ này cùng với bản vẽ thang máy chính là chìa khóa để có cái nhìn toàn diện và đảm bảo sự đồng bộ, an toàn cho toàn hệ thống.
Các quy chuẩn, tiêu chuẩn liên quan đến ký hiệu thang máy
Để đảm bảo tính thống nhất và chuyên nghiệp trong ngành, việc sử dụng ký hiệu thang máy tuân theo các quy chuẩn và tiêu chuẩn quốc gia, quốc tế là điều bắt buộc. Tại Việt Nam, các tiêu chuẩn như TCVN 6396 (phần 1-30) quy định về an toàn cho thang máy, trong đó có đề cập đến cách thể hiện bản vẽ và các ký hiệu kỹ thuật. Trên thế giới, các tiêu chuẩn như EN 81 (Châu Âu) hoặc các tiêu chuẩn của ASME (Mỹ) cũng quy định chi tiết về cách biểu diễn các thành phần thang máy trên bản vẽ. Việc nắm vững các tiêu chuẩn này giúp đảm bảo tính tương thích và dễ dàng làm việc với các bản vẽ từ nhiều nguồn khác nhau.
Khi nào cần tham vấn chuyên gia về bản vẽ thang máy?
Trong một số trường hợp, việc tự mình giải mã bản vẽ có thể gặp khó khăn hoặc không đảm bảo độ chính xác tuyệt đối. Bạn nên tìm kiếm sự hỗ trợ chuyên môn khi:
- Bản vẽ quá phức tạp, có nhiều ký hiệu lạ hoặc không có chú thích rõ ràng.
- Gặp phải các vấn đề liên quan đến an toàn kỹ thuật, đặc biệt là các ký hiệu chỉ ra các bộ phận quan trọng ảnh hưởng đến an toàn vận hành.
- Cần xác định nguyên nhân gây ra lỗi hoặc sự cố không rõ ràng trên bản vẽ.
- Đang thực hiện các công việc liên quan đến thiết kế, lắp đặt hoặc cải tạo hệ thống thang máy đòi hỏi độ chính xác cao.
Tham vấn chuyên gia không chỉ giúp bạn hiểu rõ hơn về bản vẽ mà còn đảm bảo an toàn, hiệu quả và tuân thủ đúng các quy định kỹ thuật.
