Lập trình thang máy 5 tầng bằng PLC Siemens S7-1200 và TIA Portal là giải pháp tối ưu, mang lại hiệu quả, độ tin cậy và khả năng mở rộng cao cho hệ thống điều khiển tự động. Với sự hỗ trợ của nền tảng TIA Portal mạnh mẽ, quá trình thiết kế logic điều khiển, cấu hình phần cứng và kiểm thử trở nên trực quan, dễ dàng hơn bao giờ hết, ngay cả với người mới bắt đầu. Bài viết này sẽ đi sâu vào các bước cơ bản, các tín hiệu quan trọng và các lệnh PLC cần thiết để bạn có thể tự tin triển khai dự án lập trình thang máy của mình.
Chúng ta sẽ bắt đầu bằng việc khám phá lý do tại sao PLC lại là lựa chọn hàng đầu cho hệ thống điều khiển thang máy 5 tầng, sau đó lần lượt đi qua các bước chi tiết từ khảo sát, thiết kế sơ đồ logic, cấu hình phần cứng cho đến lập trình trên TIA Portal. Cuối cùng, bài viết sẽ phân tích sâu về các loại tín hiệu đầu vào, đầu ra và các lệnh PLC thường dùng, cùng với những mở rộng kiến thức về các cấu hình PLC khác và tính năng nâng cao, giúp bạn có cái nhìn toàn diện nhất.
Tại sao Lập Trình PLC là Giải Pháp Tối Ưu cho Thang Máy 5 Tầng?
Việc sử dụng PLC (Bộ điều khiển Logic Lập trình) trong hệ thống điều khiển thang máy 5 tầng mang lại những lợi thế vượt trội so với các phương pháp điều khiển truyền thống dựa trên rơ-le hay các mạch logic rời rạc. PLC cung cấp một nền tảng linh hoạt, khả năng mở rộng mạnh mẽ và độ tin cậy cao, đáp ứng tốt các yêu cầu phức tạp của hệ thống thang máy hiện đại.
Ưu Điểm Cốt Lõi của PLC trong Điều Khiển Thang Máy
PLC nổi bật với tính dễ lập trình và sửa đổi logic điều khiển, cho phép bạn nhanh chóng thay đổi hoặc bổ sung các chức năng mới mà không cần thay đổi nhiều về phần cứng. Khả năng tích hợp các tính năng an toàn và tiện ích nâng cao như giám sát lỗi, báo động, hoặc thậm chí kết nối mạng để điều khiển từ xa cũng là một điểm cộng lớn. Bên cạnh đó, độ bền và tuổi thọ cao của các thiết bị PLC, đặc biệt là trong môi trường công nghiệp khắc nghiệt, đảm bảo hệ thống hoạt động ổn định trong thời gian dài.
Sự Phù Hợp của PLC Siemens S7-1200 Cho Hệ Thống 5 Tầng
Có thể bạn quan tâm: Hướng Dẫn Lập Trình Thang Máy 4 Tầng Với Plc S7-1200 Và Tia Portal Chi Tiết
Dòng PLC Siemens S7-1200 được thiết kế với kích thước nhỏ gọn, hiệu năng mạnh mẽ và chi phí hợp lý, rất phù hợp cho các ứng dụng quy mô vừa và nhỏ như hệ thống thang máy 5 tầng. Với khả năng xử lý tín hiệu đầu vào/ra đa dạng, S7-1200 có thể dễ dàng kết nối và điều khiển các nút bấm gọi tầng, cảm biến vị trí, cảm biến cửa, cũng như động cơ thang máy một cách chính xác và hiệu quả. Số lượng các module mở rộng cũng cho phép bạn tùy chỉnh cấu hình cho phù hợp với nhu cầu cụ thể của dự án.
Các Bước Cơ Bản để Lập Trình Thang Máy 5 Tầng Bằng PLC
Quá trình lập trình thang máy 5 tầng bằng PLC, đặc biệt là với sự hỗ trợ của phần mềm TIA Portal, bao gồm các bước tuần tự từ việc lên ý tưởng, thiết kế sơ đồ logic, cấu hình phần cứng cho đến viết code và kiểm thử. Phương pháp lập trình trên TIA Portal giúp quy trình này trở nên mạch lạc và dễ quản lý hơn, giảm thiểu sai sót và tối ưu hóa thời gian thực hiện.
Khảo Sát và Thiết Kế Sơ Đồ Logic Điều Khiển
Trước khi bắt tay vào lập trình, việc khảo sát kỹ lưỡng các yêu cầu chức năng là vô cùng quan trọng. Điều này bao gồm việc xác định rõ các hành vi mong muốn của thang máy như cách xử lý lệnh gọi tầng từ bên ngoài, lệnh chọn tầng từ bên trong cabin, cơ chế dừng an toàn, và các chức năng liên quan đến cửa. Dựa trên các yêu cầu này, bạn sẽ tiến hành lập sơ đồ logic điều khiển, thường dưới dạng sơ đồ khối (block diagram) hoặc sơ đồ ladder logic cơ bản, để hình dung luồng hoạt động của hệ thống.
Cấu Hình Phần Cứng và Kết Nối Tủ Điều Khiển
Có thể bạn quan tâm: Kích Thước Thang Máy Tải Khách Tiêu Chuẩn & Cách Lựa Chọn Phù Hợp
Sau khi có sơ đồ logic, bước tiếp theo là lựa chọn và cấu hình phần cứng. Đối với thang máy 5 tầng, bạn sẽ cần chọn một module PLC phù hợp như S7-1200, cùng với các module mở rộng I/O cần thiết. Bên cạnh đó, việc lựa chọn các cảm biến vị trí tầng chính xác, các nút bấm gọi tầng và chọn tầng, các cảm biến cho cửa (đóng/mở), và các thiết bị an toàn như nút dừng khẩn cấp là rất quan trọng. Sau đó, bạn sẽ tiến hành đấu dây các thiết bị ngoại vi này vào PLC theo một sơ đồ đấu dây chi tiết, đảm bảo kết nối chính xác và an toàn.

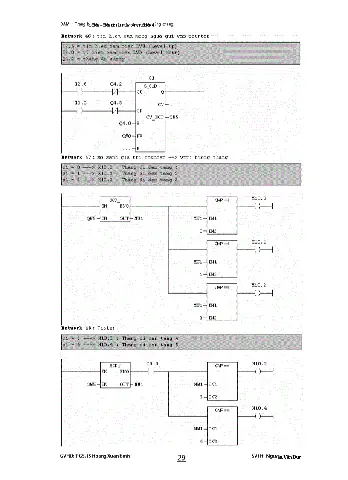

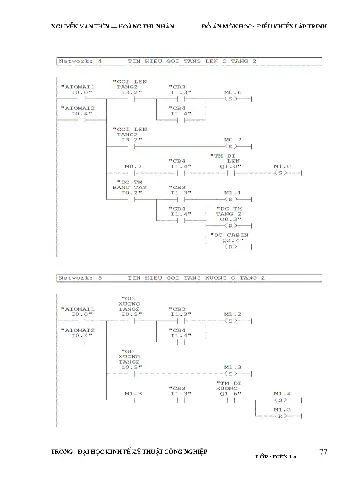

Lập Trình Logic Điều Khiển Trên TIA Portal (Ladder Logic)
Đây là bước cốt lõi, nơi bạn sẽ chuyển sơ đồ logic đã thiết kế thành chương trình chạy trên PLC. Trong TIA Portal, bạn sẽ xây dựng các hàm (FC – Function) và khối chức năng (FB – Function Block) để tổ chức code một cách khoa học và dễ tái sử dụng. Logic điều khiển sẽ được lập trình chi tiết cho từng trạng thái hoạt động của thang máy, bao gồm trạng thái chờ, trạng thái di chuyển lên/xuống, và trạng thái dừng. Đồng thời, bạn cần xử lý các tín hiệu nhận được từ nút bấm gọi tầng, cảm biến cửa, cũng như các tín hiệu từ bộ giới hạn hành trình để đảm bảo thang máy hoạt động đúng theo yêu cầu và an toàn.
Mô Phỏng và Kiểm Thử Logic Chương Trình
Trước khi nạp chương trình vào PLC thực tế, việc sử dụng chức năng mô phỏng mạnh mẽ của TIA Portal là bước không thể thiếu. Tính năng này cho phép bạn kiểm tra toàn bộ hoạt động của chương trình trong môi trường ảo, giả lập các tín hiệu đầu vào và quan sát phản ứng của hệ thống. Các tình huống kiểm thử cần thực hiện bao gồm gọi tầng từ các vị trí khác nhau, thử nghiệm các chức năng an toàn, đóng/mở cửa, và các trường hợp lỗi có thể xảy ra để đảm bảo chương trình hoạt động ổn định và chính xác trong mọi điều kiện.
Các Tín Hiệu và Lệnh Quan Trọng Trong Lập Trình Thang Máy 5 Tầng
Có thể bạn quan tâm: Kích Thước Thang Máy Mitsubishi 600kg: Thông Số Chi Tiết & Tiêu Chuẩn
Hiểu rõ các loại tín hiệu đầu vào (Input) và đầu ra (Output) cùng với các lệnh PLC thường dùng là chìa khóa để lập trình thành công hệ thống điều khiển thang máy 5 tầng. Các tín hiệu này là kênh giao tiếp giữa PLC và thế giới bên ngoài, còn các lệnh PLC là công cụ để PLC xử lý thông tin và đưa ra các quyết định điều khiển.
Tín Hiệu Đầu Vào Cần Thiết
Hệ thống thang máy 5 tầng đòi hỏi nhiều tín hiệu đầu vào để PLC có thể nhận biết và phản ứng với các yêu cầu và điều kiện vận hành. Các tín hiệu này bao gồm các nút bấm gọi tầng từ mỗi sàn và nút bấm chọn tầng bên trong cabin, cho phép người dùng yêu cầu thang máy di chuyển đến vị trí mong muốn. Các cảm biến vị trí tầng, thường sử dụng reed switch hoặc encoder, giúp PLC xác định chính xác cabin đang ở sàn nào. Cảm biến cửa báo hiệu trạng thái đóng/mở của cửa thang máy, còn nút dừng khẩn cấp là thiết bị an toàn quan trọng. Ngoài ra, các cảm biến giới hạn hành trình trên và dưới giúp ngăn chặn cabin di chuyển vượt quá phạm vi cho phép.
Tín Hiệu Đầu Ra Cần Thiết
PLC sẽ sử dụng các tín hiệu đầu ra để điều khiển các cơ cấu chấp hành và hiển thị trạng thái hoạt động của thang máy. Tín hiệu quan trọng nhất là lệnh điều khiển động cơ thang máy, phân biệt hai trạng thái lên và xuống. Tín hiệu báo hiệu tầng đang hoạt động sẽ thông báo cho người dùng biết thang máy đang di chuyển đến đâu. Đèn báo trên cabin cũng cần được điều khiển để hiển thị tầng hiện tại hoặc hướng di chuyển. Cuối cùng, tín hiệu điều khiển cửa (mở/đóng) sẽ phối hợp với cảm biến cửa để đảm bảo an toàn và tiện lợi cho hành khách.
Các Lệnh PLC Thường Dùng
Có thể bạn quan tâm: Kích Thước Thang Máy Chở Hàng Chuẩn Theo Tải Trọng Và Nhu Cầu
Để xử lý các tín hiệu đầu vào và điều khiển tín hiệu đầu ra, lập trình viên sẽ sử dụng nhiều loại lệnh PLC khác nhau. Các lệnh điều khiển logic cơ bản như AND, OR, XOR được dùng để kết hợp nhiều điều kiện. Lệnh so sánh (CMP) giúp PLC đưa ra quyết định dựa trên việc so sánh các giá trị. Lệnh Timer (TON, TOF, TP) rất hữu ích để hẹn giờ, ví dụ như thời gian mở/đóng cửa hoặc thời gian chờ giữa các lệnh gọi. Lệnh Counter (CTU, CTD) có thể ứng dụng cho các logic phức tạp hơn, ví dụ đếm số lần đóng/mở cửa. Cuối cùng, lệnh Set/Reset (S, R) cho phép ghi nhớ trạng thái, chẳng hạn như ghi nhớ một tầng đã được gọi để thang máy phục vụ theo đúng thứ tự.
Mở Rộng Kiến Thức Về Các Cấu Hình PLC Khác và Tính Năng Nâng Cao
Bên cạnh dòng S7-1200, Siemens còn cung cấp nhiều dòng PLC khác có thể ứng dụng cho hệ thống thang máy với quy mô và yêu cầu khác nhau. Việc tìm hiểu sâu hơn về các giải pháp này, cùng với các tính năng nâng cao, sẽ giúp bạn tối ưu hóa hiệu suất và độ tin cậy cho các dự án điều khiển thang máy phức tạp hơn.
PLC Siemens S7-200 và S7-300 Trong Điều Khiển Thang Máy
Các dòng PLC Siemens S7-200 và S7-300, mặc dù là các thế hệ cũ hơn, vẫn có khả năng ứng dụng trong các hệ thống điều khiển thang máy, đặc biệt là các dự án bảo trì hoặc nâng cấp các hệ thống hiện có. S7-200 thường được sử dụng cho các ứng dụng đơn giản hơn với số lượng I/O hạn chế, trong khi S7-300 có hiệu năng mạnh mẽ hơn, phù hợp cho các hệ thống phức tạp hơn và yêu cầu xử lý tín hiệu nhanh. Tuy nhiên, việc lập trình và cấu hình trên các dòng này có thể kém trực quan hơn so với TIA Portal và dòng S7-1200/1500.
Lập Trình Thang Máy Sử Dụng Arduino (Cho Mô Hình/Dự Án Nhỏ)
Đối với các dự án học tập, mô hình thang máy đơn giản hoặc các ứng dụng quy mô rất nhỏ, Arduino là một lựa chọn thay thế hấp dẫn. Nền tảng mã nguồn mở này có chi phí thấp, dễ tiếp cận và cộng đồng hỗ trợ lớn. Lập trình thang máy bằng Arduino thường sử dụng ngôn ngữ dựa trên C/C++, cho phép bạn điều khiển động cơ, đọc tín hiệu từ cảm biến và nút bấm một cách tương đối đơn giản. Tuy nhiên, Arduino có giới hạn về khả năng xử lý, số lượng I/O và độ tin cậy trong môi trường công nghiệp so với PLC chuyên dụng.
Tích Hợp HMI (Giao Diện Người Máy)

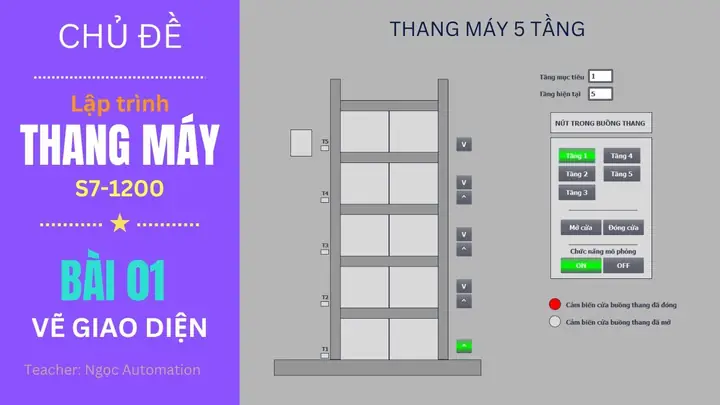

Việc tích hợp HMI (Human Machine Interface) vào hệ thống điều khiển thang máy mang lại khả năng giám sát và tương tác trực quan hơn. HMI cho phép hiển thị trạng thái hoạt động của thang máy (vị trí, hướng di chuyển, trạng thái cửa), các cảnh báo lỗi, và cho phép người vận hành nhập các lệnh hoặc cấu hình hệ thống một cách dễ dàng thông qua màn hình cảm ứng. Trong TIA Portal, việc phát triển giao diện HMI có thể được thực hiện song song với lập trình PLC, tạo nên một giải pháp điều khiển đồng bộ và hiệu quả.
Các Yếu Tố An Toàn Cần Lưu Ý Khi Lập Trình
An toàn luôn là yếu tố hàng đầu trong thiết kế và lập trình thang máy. Các mạch logic an toàn, như khóa liên động giữa cửa và cabin, đảm bảo thang máy chỉ hoạt động khi cửa đã đóng hoàn toàn và không di chuyển khi cửa đang mở. Khi lập trình, cần đặc biệt lưu ý đến việc xử lý các tình huống lỗi, triển khai các cơ chế dừng khẩn cấp, giới hạn hành trình và đảm bảo rằng chương trình không cho phép các hành vi có thể gây nguy hiểm cho người sử dụng. Việc kiểm thử kỹ lưỡng các kịch bản an toàn là bắt buộc để đảm bảo hệ thống hoạt động đúng như mong đợi trong mọi trường hợp.
