Lõi cứng thang máy đóng vai trò là “xương sống” của kết cấu tòa nhà cao tầng, chịu trách nhiệm chính trong việc nâng đỡ và đảm bảo sự ổn định cho hệ thống thang máy cũng như toàn bộ công trình. Hiểu rõ về chức năng, cấu tạo và phương pháp thi công lõi cứng là yếu tố then chốt để đảm bảo an toàn, hiệu quả và tuổi thọ cho các công trình xây dựng hiện đại. Bài viết này sẽ đi sâu vào khám phá mọi khía cạnh quan trọng của lõi cứng thang máy, từ định nghĩa cơ bản đến các kỹ thuật thi công tiên tiến.
Trong nội dung chính, chúng ta sẽ lần lượt tìm hiểu định nghĩa và vai trò thiết yếu của lõi cứng trong một tòa nhà cao tầng, phân biệt nó với các bộ phận khác của thang máy. Tiếp theo, bài viết sẽ mô tả chi tiết cấu tạo của lõi cứng, bao gồm các loại vật liệu phổ biến và những yếu tố cần lưu ý trong quá trình thiết kế kết cấu. Cuối cùng, quy trình thi công lõi cứng thang máy sẽ được trình bày một cách cụ thể, từ giai đoạn chuẩn bị cốt thép đến kỹ thuật đổ bê tông và các phương pháp thi công đặc biệt.
Phần bổ sung sẽ cung cấp cái nhìn tổng quan về các công cụ và phần mềm hỗ trợ thiết kế, các vấn đề thường gặp trong thi công và giải pháp khắc phục, giúp bạn có cái nhìn toàn diện và chuẩn bị tốt nhất cho dự án của mình.
Lõi Cứng Thang Máy Là Gì và Vai Trò Của Nó Trong Kết Cấu Tòa Nhà?
Lõi cứng thang máy là một cấu trúc thẳng đứng, thường được xây dựng bằng bê tông cốt thép, nằm bên trong hoặc liền kề với giếng thang, đóng vai trò là bộ phận chịu lực chính và định hướng cho chuyển động của cabin thang máy. Nó không chỉ là “ngôi nhà” của thang máy mà còn là một thành phần quan trọng ảnh hưởng trực tiếp đến sự ổn định và an toàn của toàn bộ công trình cao tầng.

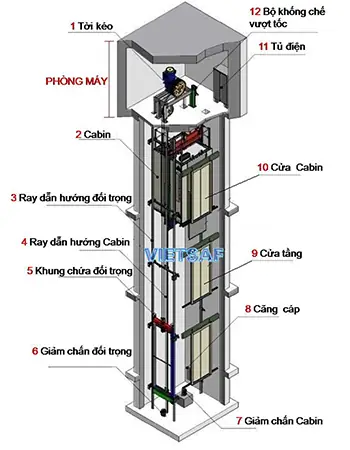

Để hiểu rõ hơn về vai trò của lõi cứng, chúng ta cần phân biệt nó với các bộ phận khác của thang máy. Cabin thang máy là không gian di chuyển cho hành khách, ray dẫn là bề mặt mà cabin bám vào để di chuyển lên xuống, còn máy kéo (hoặc hệ thống truyền động) là bộ phận tạo lực cho thang máy hoạt động. Trái lại, lõi cứng là một phần cấu trúc xây dựng, có nhiệm vụ chịu tải trọng, chống lại các tác động từ môi trường và giữ cho toàn bộ hệ thống thang máy được cố định vững chắc.
Có thể bạn quan tâm: Làm Cầu Thang Máy: Giải Pháp Cải Tạo Và Lắp Đặt Chi Tiết
Định Nghĩa Chi Tiết Lõi Cứng Thang Máy
Lõi cứng thang máy về cơ bản là một hệ thống tường bao quanh giếng thang, được xây dựng chủ yếu từ bê tông cốt thép. Cấu trúc này có nhiệm vụ chịu phần lớn tải trọng của các thiết bị thang máy, tải trọng động từ việc di chuyển của cabin và hành khách, cũng như các tải trọng ngang từ gió và động đất. Chức năng chịu lực chính của lõi cứng là tạo ra một khung kết cấu vững chắc, phân bổ và truyền tải các lực này xuống móng của tòa nhà một cách an toàn.
Tầm Quan Trọng Của Lõi Cứng Đối Với Công Trình Cao Tầng
Trong các công trình cao tầng, đặc biệt là các tòa nhà chọc trời, lõi cứng thang máy đóng vai trò cực kỳ quan trọng. Nó là yếu tố then chốt giúp công trình chống lại các tác động lực lớn như tải trọng gió thổi mạnh ở các tầng cao, hoặc các rung chấn địa chấn trong trường hợp động đất. Tâm cứng của tòa nhà, thường trùng hoặc gần trùng với lõi cứng thang máy, có ảnh hưởng lớn đến mômen xoắn và dao động ngang của toàn bộ công trình. Một lõi cứng được thiết kế và thi công tốt sẽ giúp giảm thiểu đáng kể biên độ dao động, mang lại sự an toàn và thoải mái cho người sử dụng.
Cấu Tạo Của Lõi Cứng Thang Máy: Vật Liệu và Thiết Kế Cơ Bản
Cấu tạo của lõi cứng thang máy là sự kết hợp hài hòa giữa vật liệu xây dựng và kỹ thuật thiết kế kết cấu, nhằm tối ưu hóa khả năng chịu lực và đảm bảo tuổi thọ cho công trình. Việc lựa chọn vật liệu và các yếu tố trong thiết kế đóng vai trò quyết định đến hiệu quả hoạt động và độ bền vững của lõi cứng.
Có thể bạn quan tâm: Logo Thang Máy Fuji: Nhận Diện Thương Hiệu Và Thông Tin Liên Quan
Các Loại Vật Liệu Phổ Biến Cho Lõi Cứng Thang Máy
Vật liệu phổ biến nhất để xây dựng lõi cứng thang máy là bê tông cốt thép. Sự kết hợp giữa bê tông cường độ cao và các thanh thép chịu lực tạo nên một cấu trúc có khả năng chịu nén, chịu kéo và chịu uốn xuất sắc. Bê tông cốt thép mang lại ưu điểm về độ bền, khả năng chống cháy, chống ăn mòn và chi phí tương đối hợp lý, rất phù hợp cho các công trình cao tầng. Trong một số trường hợp đặc biệt hoặc yêu cầu kỹ thuật riêng, có thể xem xét các vật liệu hoặc hệ thống kết cấu khác, nhưng bê tông cốt thép vẫn là lựa chọn chủ đạo và hiệu quả nhất cho lõi cứng thang máy.
Các Yếu Tố Cần Lưu Ý Khi Thiết Kế Lõi Cứng

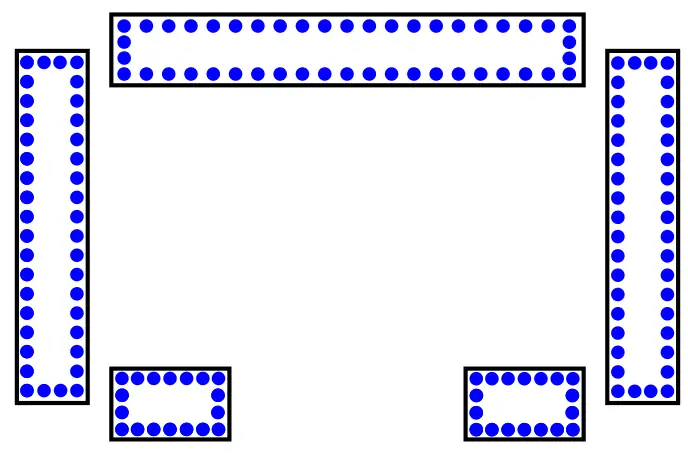

Thiết kế lõi cứng thang máy đòi hỏi sự tính toán kỹ lưỡng về nhiều yếu tố. Kích thước và hình dạng của lõi cứng phải được xác định dựa trên tải trọng dự kiến, số lượng thang máy và diện tích sàn của tòa nhà. Tỷ lệ cốt thép, loại thép, đường kính và khoảng cách giữa các thanh thép phải tuân thủ chặt chẽ các tiêu chuẩn kỹ thuật để đảm bảo khả năng chịu lực. Bên cạnh đó, việc tối ưu hóa vị trí tâm cứng của tòa nhà, thường thông qua việc bố trí lõi cứng, là yếu tố then chốt để hạn chế hiệu quả các lực tác động từ gió và động đất, giúp công trình vững vàng trước mọi thử thách.
Phương Pháp Thi Công Lõi Cứng Thang Máy: Từ Cốt Thép Đến Hoàn Thiện
Quy trình thi công lõi cứng thang máy là một quá trình phức tạp, đòi hỏi sự chính xác, tỉ mỉ và tuân thủ nghiêm ngặt các quy định an toàn lao động. Mỗi bước trong quy trình đều có những kỹ thuật và lưu ý riêng để đảm bảo chất lượng cuối cùng của công trình.
Có thể bạn quan tâm: Hiểu Rõ Kỹ Thuật Thang Máy: Cấu Tạo, Lắp Đặt Và Bảo Trì

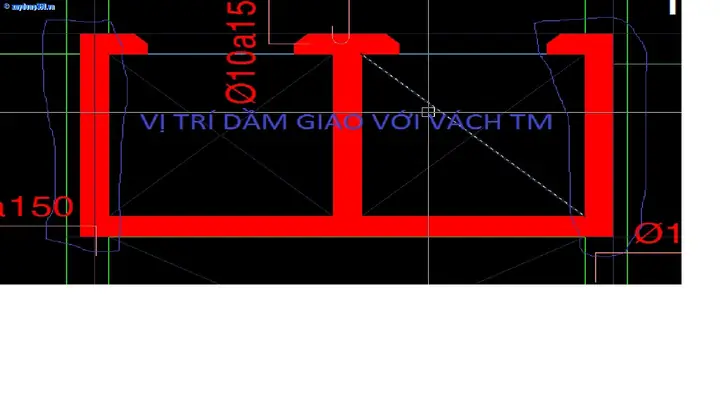

Thi Công Cốt Thép Cho Vách Lõi Thang Máy
Bước đầu tiên và quan trọng nhất trong thi công lõi cứng là việc chuẩn bị và lắp đặt cốt thép. Quy trình này bao gồm việc cắt, uốn, và định vị các thanh thép theo bản vẽ thiết kế. Việc ghép nối cốt thép cần tuân thủ các quy định về chiều dài nối buộc, mối hàn để đảm bảo tính liên tục và khả năng chịu lực của toàn bộ hệ thống. Trước khi tiến hành đổ bê tông, cốt thép phải được kiểm tra kỹ lưỡng về số lượng, chủng loại, kích thước và vị trí lắp đặt để nghiệm thu đạt yêu cầu kỹ thuật.
Đổ Bê Tông Lõi Cứng Thang Máy
Sau khi cốt thép được nghiệm thu, công đoạn đổ bê tông sẽ được tiến hành. Kỹ thuật đổ bê tông cần đảm bảo sự liên tục, đồng đều và tránh phân tầng bê tông. Việc sử dụng máy bơm bê tông với áp lực phù hợp, kết hợp với đầm dùi để loại bỏ bọt khí và đảm bảo bê tông lấp đầy toàn bộ khuôn và bao phủ cốt thép là rất quan trọng. Sau khi đổ, bê tông cần được bảo dưỡng đúng cách bằng cách giữ ẩm bề mặt trong một khoảng thời gian nhất định (thường là 7-14 ngày tùy điều kiện) để đạt cường độ thiết kế.
Các Kỹ Thuật Thi Công Đặc Biệt Cho Lõi Cứng
Có thể bạn quan tâm: Kẹt Thang Máy: Cách Xử Lý An Toàn Và Nguyên Nhân Thường Gặp
Đối với các công trình cao tầng, việc thi công lõi cứng thang máy thường áp dụng các kỹ thuật tiên tiến như phương pháp thi công leo (climbing formwork). Hệ thống cốp pha leo cho phép các ván khuôn di chuyển lên cao theo từng giai đoạn thi công, giúp thi công liên tục và hiệu quả, đặc biệt hữu ích cho việc xây dựng các cấu kiện thẳng đứng cao. Đối với các công trình có địa hình phức tạp hoặc yêu cầu đặc biệt, các giải pháp thi công linh hoạt hơn có thể được áp dụng, nhưng cốt lõi vẫn là đảm bảo sự vững chắc và an toàn của kết cấu lõi cứng.
Ứng Dụng Phần Mềm và Công Cụ Hỗ Trợ Thiết Kế Lõi Cứng Thang Máy
Việc ứng dụng các phần mềm chuyên dụng và công cụ hỗ trợ đã cách mạng hóa quy trình tính toán và thiết kế kết cấu, bao gồm cả lõi cứng thang máy. Những công cụ này không chỉ giúp nâng cao độ chính xác mà còn tối ưu hóa hiệu quả và giảm thiểu rủi ro trong quá trình thiết kế.
Các Phần Mềm Tính Toán Thiết Kế Lõi Cứng Phổ Biến
Hiện nay, có nhiều phần mềm tính toán kết cấu mạnh mẽ được các kỹ sư sử dụng rộng rãi. Các phần mềm như Etabs, Prokon, Rdsuite là những ví dụ điển hình, cho phép các kỹ sư mô phỏng và phân tích chi tiết hành vi của kết cấu dưới các tác động lực khác nhau. Chúng hỗ trợ kiểm tra khả năng chịu lực của lõi cứng thang máy, đánh giá biến dạng, và xác định các điểm yếu tiềm ẩn, từ đó đưa ra các giải pháp thiết kế tối ưu.
Lợi Ích Của Việc Sử Dụng Công Cụ Số Trong Thiết Kế Lõi Cứng
Việc sử dụng các công cụ số trong thiết kế lõi cứng mang lại nhiều lợi ích thiết thực. Quy trình thiết kế trở nên nhanh chóng, hiệu quả và giảm thiểu đáng kể sai sót do con người. Khả năng phân tích đa dạng các kịch bản tải trọng và mô hình hóa phức tạp giúp tối ưu hóa việc sử dụng vật liệu, đảm bảo công trình vừa an toàn, vừa tiết kiệm chi phí.
Bóc Khối Lượng và Shop Drawing Cho Vách Lõi Thang Máy
Sau khi bản vẽ thiết kế kết cấu hoàn thành, bước tiếp theo là bóc tách khối lượng vật liệu cần thiết cho việc thi công. Quá trình này bao gồm việc tính toán chi tiết số lượng thép, lượng bê tông, cốp pha và các vật liệu phụ trợ khác. Shop drawing (bản vẽ thi công chi tiết) là tài liệu quan trọng, cung cấp thông tin chi tiết về kích thước, vị trí, và cách thức lắp đặt từng cấu kiện, giúp cho công nhân thi công dễ dàng triển khai công việc ngoài công trường, đảm bảo sự chính xác và đồng bộ với thiết kế.
Các Vấn Đề Thường Gặp và Giải Pháp Khi Thi Công Lõi Cứng
Trong quá trình thi công lõi cứng thang máy, không ít thách thức có thể phát sinh. Các vấn đề phổ biến bao gồm sai sót trong lắp đặt cốt thép, chất lượng bê tông không đạt yêu cầu, hoặc các vấn đề liên quan đến cốp pha. Kinh nghiệm xử lý các tình huống phát sinh đòi hỏi sự ứng biến linh hoạt của đội ngũ kỹ sư và công nhân, ví dụ như điều chỉnh vị trí cốt thép khi phát hiện sai lệch nhỏ, thực hiện kiểm tra chất lượng bê tông định kỳ, hoặc áp dụng các biện pháp khắc phục khi phát hiện rỗ bê tông. Việc có một kế hoạch thi công chi tiết và đội ngũ giám sát chặt chẽ sẽ giúp giảm thiểu rủi ro và đảm bảo tiến độ dự án.
