Lồng Thang Máy: Cấu Tạo, Kích Thước Chuẩn Và Các Loại Phổ Biến

Lồng thang máy là bộ phận không thể thiếu, đóng vai trò là không gian an toàn và thẩm mỹ để cabin di chuyển. Hiểu rõ về cấu tạo, các loại lồng thang máy phổ biến cùng kích thước tiêu chuẩn sẽ giúp bạn lựa chọn và lắp đặt hệ thống thang máy phù hợp, đảm bảo hiệu quả hoạt động và tính thẩm mỹ cho công trình.

Bài viết này sẽ đi sâu vào định nghĩa, cấu tạo chi tiết của lồng thang máy, phân tích các loại hình phổ biến như thang máy lồng kính và lồng kín, đồng thời cung cấp thông tin quan trọng về kích thước tiêu chuẩn và những yếu tố cần cân nhắc khi lắp đặt. Bên cạnh đó, chúng tôi còn chia sẻ những lưu ý bổ sung khi lựa chọn thang máy lồng kính, giúp bạn có cái nhìn toàn diện và đưa ra quyết định tối ưu nhất.

Lồng thang máy là gì và cấu tạo cơ bản?

Lồng thang máy, còn được gọi là hố thang hoặc giếng thang, là không gian kiến trúc thẳng đứng, có vai trò là hành lang dẫn đường cho cabin thang máy di chuyển an toàn giữa các tầng. Nó bao gồm khung chịu lực, vách bao che và cửa thang máy, được thiết kế để đảm bảo an toàn, tuân thủ các tiêu chuẩn kỹ thuật và hài hòa với kiến trúc tổng thể của công trình.

Để hiểu rõ hơn về thành phần cấu tạo nên lồng thang máy, chúng ta sẽ đi sâu vào từng bộ phận chính:

Định nghĩa lồng thang máy

Hiểu rõ bản chất của lồng thang máy trong không gian kiến trúc là bước đầu tiên để đánh giá đúng vai trò và tầm quan trọng của nó. Lồng thang máy về cơ bản là một không gian được xây dựng theo chiều dọc, có nhiệm vụ bao bọc và bảo vệ cabin thang máy cũng như các bộ phận vận hành quan trọng khác như ray dẫn hướng, cáp tải, đối trọng và hệ thống truyền động. Nó không chỉ đơn thuần là một hố trống mà là một cấu trúc kỹ thuật phức tạp, đảm bảo thang máy hoạt động êm ái, an toàn và hiệu quả.

Các bộ phận chính của lồng thang máy

Các bộ phận chính của lồng thang máy bao gồm khung chịu lực, vách cabin và cửa thang máy, mỗi thành phần đều đóng vai trò riêng biệt và quan trọng trong sự vận hành chung.

Có thể bạn quan tâm: Màn Hình Quảng Cáo Led Thang Máy: Giải Pháp Hiệu Quả & Báo Giá Chi Tiết

• Khung chịu lực: Đây là bộ xương của lồng thang máy, chịu trách nhiệm chính trong việc nâng đỡ toàn bộ tải trọng của cabin, hành khách, hệ thống máy móc và các thiết bị liên quan. Khung chịu lực thường được chế tạo từ thép cường độ cao như thép I, thép U hoặc thép hình chữ H, đảm bảo sự chắc chắn, ổn định và khả năng chống rung lắc tốt. Vật liệu này được tính toán kỹ lưỡng về kích thước và kết cấu để đáp ứng các yêu cầu về tải trọng và an toàn.

• Vách cabin (tường): Vách cabin là lớp bao che bên trong lồng thang máy, ngăn cách cabin với không gian bên ngoài và bảo vệ người sử dụng khỏi nguy hiểm. Vật liệu phổ biến nhất cho vách cabin là kính cường lực (trong trường hợp thang máy lồng kính) hoặc các vật liệu như thép không gỉ, tấm kim loại sơn tĩnh điện (trong trường hợp thang máy lồng kín truyền thống). Kính cường lực mang lại tính thẩm mỹ cao, tạo cảm giác không gian mở, trong khi các vật liệu khác đảm bảo độ bền, an toàn và dễ dàng vệ sinh.

• Cửa thang máy: Cửa thang máy là giao diện tiếp xúc trực tiếp giữa cabin và sảnh chờ tại mỗi tầng. Hệ thống cửa này được thiết kế để tự động đóng mở, kết nối chặt chẽ với hệ thống điều khiển thang máy. Các loại cửa phổ biến bao gồm cửa mở cánh (cửa 2 cánh, cửa 4 cánh) và cửa trượt tự động. Hoạt động của cửa thang máy luôn được đồng bộ với sự di chuyển của cabin, đảm bảo chỉ mở khi cabin đã dừng đúng vị trí và đóng lại trước khi cabin khởi hành, nhằm duy trì sự an toàn tối đa cho người sử dụng.

Các loại lồng thang máy phổ biến và đặc điểm

Việc phân loại lồng thang máy thường dựa trên thiết kế của vách bao che, vật liệu sử dụng và mục đích ứng dụng, mang đến sự đa dạng trong lựa chọn để phù hợp với từng không gian kiến trúc. Dưới đây là các kiểu dáng được ưa chuộng và đặc điểm nổi bật của chúng:

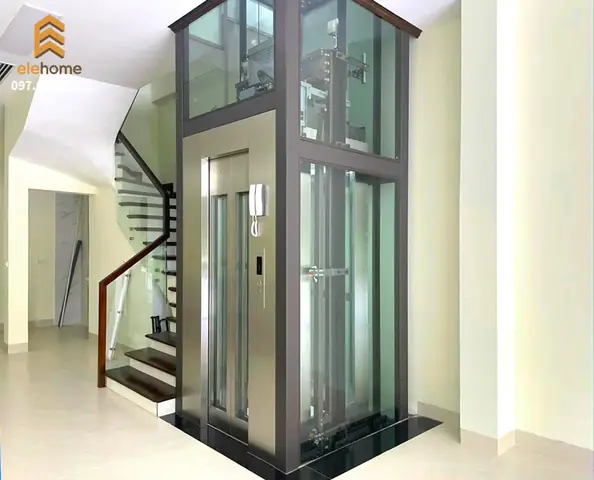

Thang máy lồng kính

Thang máy lồng kính nổi bật với vách cabin được làm hoàn toàn bằng kính trong suốt, mang lại tầm nhìn bao quát ra không gian xung quanh và cảnh quan bên ngoài.

• Đặc điểm nổi bật: Vách kính trong suốt, tạo cảm giác không gian mở rộng rãi, sang trọng và hiện đại.



  Có thể bạn quan tâm: Màn Hình Lcd Thang Máy: Giải Pháp Quảng Cáo Hiệu Quả & Báo Giá Chi Tiết

• Ưu điểm:

  • Thẩm mỹ cao: Mang lại vẻ đẹp tinh tế, đẳng cấp cho công trình, đặc biệt phù hợp với kiến trúc hiện đại, tối giản.
  • Tạo cảm giác không gian mở: Giúp người sử dụng không cảm thấy bí bách, chật chội khi di chuyển, đồng thời mang lại tầm nhìn đẹp.
  • Sang trọng và ấn tượng: Thích hợp cho các khu vực có yêu cầu cao về mặt thị giác, như khách sạn, trung tâm thương mại cao cấp.

• Nhược điểm:

  • Chi phí cao: Vật liệu kính cường lực chuyên dụng và công nghệ lắp đặt phức tạp khiến chi phí ban đầu cao hơn so với thang máy truyền thống.
  • Yêu cầu bảo trì cao: Kính dễ bám bụi, vân tay, đòi hỏi việc vệ sinh thường xuyên để giữ gìn vẻ đẹp thẩm mỹ.

• Ứng dụng: Thường được lắp đặt tại các tòa nhà cao tầng, trung tâm thương mại, khách sạn, khu nghỉ dưỡng, biệt thự cao cấp, hoặc các công trình có kiến trúc độc đáo muốn tạo điểm nhấn.

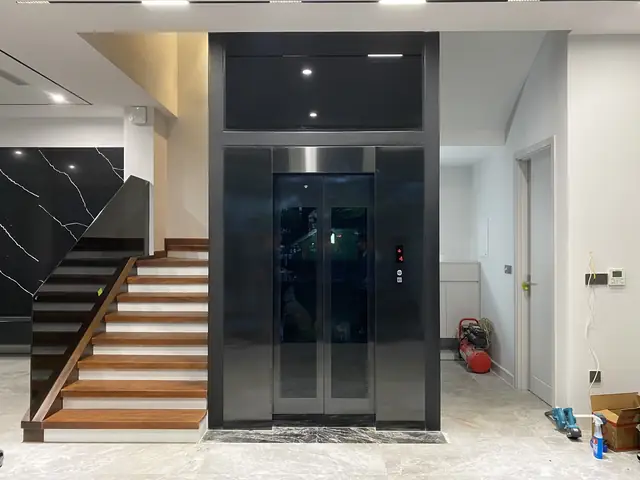

Thang máy lồng kín (truyền thống)

Thang máy lồng kín là loại hình phổ biến nhất, với vách cabin được làm từ các vật liệu chắc chắn, tạo ra một không gian riêng tư và an toàn.

• Đặc điểm: Vách kín được chế tạo từ các vật liệu như thép không gỉ (inox), thép sơn tĩnh điện, nhôm hợp kim hoặc các loại vật liệu composite khác.

• Ưu điểm:

  • Độ bền cao: Các vật liệu này có khả năng chống ăn mòn, chịu lực tốt, đảm bảo tuổi thọ lâu dài.
  • An toàn tuyệt đối: Vách kín cung cấp sự riêng tư và bảo vệ tối đa cho người sử dụng.
  • Chi phí hợp lý: So với thang máy lồng kính, chi phí đầu tư ban đầu thường thấp hơn.
  • Dễ dàng bảo trì: Việc vệ sinh và bảo dưỡng đơn giản hơn.

• Ứng dụng: Được sử dụng rộng rãi trong hầu hết các loại hình tòa nhà, từ nhà ở dân dụng, văn phòng, bệnh viện, trường học đến các công trình công nghiệp.

Thang máy lồng kính tròn và các kiểu dáng độc đáo khác

Bên cạnh hai loại hình phổ biến trên, thị trường còn có những thiết kế sáng tạo, mang tính thẩm mỹ cao, đáp ứng nhu cầu kiến trúc đặc biệt.

• Thang máy lồng kính tròn: Với thiết kế hình trụ hoặc bán nguyệt, thang máy lồng kính tròn tạo điểm nhấn độc đáo và sang trọng cho không gian. Loại thang máy này thường được lắp đặt ở các vị trí trung tâm, nơi có thể quan sát được từ nhiều phía, mang lại trải nghiệm di chuyển thú vị.



  Có thể bạn quan tâm: Intercom Thang Máy: Chức Năng, Lợi Ích Và Lưu Ý Khi Lắp Đặt

• Các kiểu dáng độc đáo khác: Bao gồm thang máy có hình dạng đặc biệt (vuông góc, đa giác), sử dụng các loại vật liệu kết hợp (kính với kim loại hoa văn, đá ốp), hoặc tích hợp công nghệ chiếu sáng, màn hình hiển thị hiện đại. Những thiết kế này thường dành cho các công trình đòi hỏi sự cá tính hóa cao, thể hiện phong cách riêng biệt của chủ đầu tư.

Kích thước tiêu chuẩn và yếu tố cần lưu ý khi lắp đặt lồng thang máy

Việc lựa chọn kích thước lồng thang máy phù hợp là yếu tố then chốt, ảnh hưởng trực tiếp đến tải trọng, số lượng người có thể di chuyển và tính thẩm mỹ của không gian lắp đặt. Kích thước cần được tính toán dựa trên tải trọng dự kiến và diện tích sẵn có.

Kích thước cabin thang máy gia đình tiêu chuẩn

Đối với thang máy gia đình, kích thước cabin thường được thiết kế để phục vụ từ 2-6 người, tương ứng với tải trọng từ 200kg đến 450kg. Các thông số kích thước phổ biến bao gồm chiều rộng (R), chiều sâu (S) và chiều cao (C) của cabin.

• Tải trọng 200kg – 300kg (2-3 người): Kích thước cabin phổ biến có thể khoảng 800mm (R) x 800mm (S) x 2100mm (C) hoặc 900mm (R) x 900mm (S) x 2100mm (C).
• Tải trọng 350kg – 450kg (4-6 người): Kích thước cabin thường khoảng 1100mm (R) x 1300mm (S) x 2100mm (C) hoặc 1200mm (R) x 1400mm (S) x 2100mm (C).

Lưu ý rằng đây là kích thước cabin, còn kích thước hố thang (lồng thang máy thực tế) sẽ cần lớn hơn để chứa các bộ phận cơ khí và đảm bảo khoảng cách an toàn.

Kích thước cửa thang máy

Kích thước cửa thang máy là yếu tố quan trọng đảm bảo sự thuận tiện và an toàn khi hành khách ra vào cabin.

Có thể bạn quan tâm: Báo Giá & Đặc Điểm Ốp Inox Thang Máy: Giải Pháp Nâng Cấp Hiện Đại, Bền Bỉ

• Cửa thang máy gia đình: Thường có chiều rộng thông thủy từ 650mm đến 800mm, tùy thuộc vào kích thước cabin và tiêu chuẩn an toàn. Chiều cao cửa thông thủy thường khoảng 2000mm.
• Cửa thang máy thương mại/công cộng: Có thể có chiều rộng lớn hơn, từ 800mm đến 1200mm hoặc hơn, để đáp ứng lưu lượng người sử dụng đông đúc và dễ dàng di chuyển các vật dụng cồng kềnh.

Các yếu tố ảnh hưởng đến kích thước cửa bao gồm tải trọng thang máy, loại cửa (cửa mở cánh hay cửa trượt), và yêu cầu về lối đi cho người khuyết tật (nếu có).

Các yếu tố cần cân nhắc khi chọn kích thước lồng thang máy

Việc lựa chọn kích thước lồng thang máy không chỉ đơn thuần là áp dụng các con số tiêu chuẩn mà còn đòi hỏi sự cân nhắc kỹ lưỡng dựa trên nhiều yếu tố thực tế:

• Tải trọng dự kiến: Đây là yếu tố quyết định đầu tiên. Tải trọng càng lớn thì cabin và lồng thang máy càng phải có kích thước tương ứng để đảm bảo an toàn và sự thoải mái cho người sử dụng.
• Không gian lắp đặt: Diện tích hố thang có sẵn là một hạn chế quan trọng. Cần đo đạc chính xác diện tích sàn, chiều cao tầng, khoảng không gian phía trên và phía dưới hố thang để xác định kích thước lồng thang tối đa có thể lắp đặt.
• Nhu cầu sử dụng: Mục đích sử dụng thang máy (gia đình, văn phòng, thương mại, bệnh viện) và số lượng người di chuyển dự kiến sẽ ảnh hưởng đến kích thước cabin và tần suất hoạt động, từ đó gián tiếp ảnh hưởng đến kích thước lồng thang. Ví dụ, thang máy bệnh viện cần đủ rộng để chở giường bệnh và đội ngũ y tế.

Các yếu tố quan trọng khi lựa chọn và lắp đặt thang máy lồng kính

Việc lựa chọn và lắp đặt thang máy lồng kính đòi hỏi sự cân nhắc kỹ lưỡng hơn do tính chất đặc biệt của vật liệu và yêu cầu thẩm mỹ cao. Dưới đây là những thông tin bổ sung giúp bạn đưa ra quyết định tối ưu.

Tiêu chí chọn đơn vị cung cấp và lắp đặt uy tín

Để đảm bảo chất lượng, an toàn và tính thẩm mỹ của thang máy lồng kính, việc lựa chọn đơn vị cung cấp và lắp đặt là cực kỳ quan trọng.

• Kinh nghiệm: Đơn vị có nhiều năm kinh nghiệm trong lĩnh vực thang máy, đặc biệt là thang máy lồng kính, sẽ hiểu rõ các yêu cầu kỹ thuật, quy trình lắp đặt và các vấn đề phát sinh có thể xảy ra.
• Chứng nhận và giấy phép: Đảm bảo đơn vị có đầy đủ các chứng nhận về an toàn, chất lượng sản phẩm và giấy phép hoạt động theo quy định của pháp luật.
• Chế độ bảo hành và hậu mãi: Chính sách bảo hành rõ ràng, dài hạn và dịch vụ hậu mãi chuyên nghiệp sẽ giúp bạn yên tâm trong quá trình sử dụng, đặc biệt với các thiết bị đòi hỏi bảo trì định kỳ như thang máy lồng kính.
• Đánh giá và phản hồi khách hàng: Tìm hiểu các đánh giá từ những khách hàng trước đó để có cái nhìn khách quan về uy tín và chất lượng dịch vụ của đơn vị.

Chi phí và báo giá thang máy lồng kính

Chi phí cho thang máy lồng kính thường cao hơn so với thang máy truyền thống do yêu cầu về vật liệu cao cấp và quy trình lắp đặt phức tạp.

• Các yếu tố ảnh hưởng đến giá thành:

  • Chất liệu kính: Loại kính cường lực, kính dán an toàn, độ dày kính, và các yêu cầu đặc biệt về màu sắc, hoa văn.
  • Thương hiệu: Các thương hiệu nổi tiếng thường có giá cao hơn.
  • Tính năng và công nghệ: Hệ thống điều khiển thông minh, tính năng an toàn bổ sung, hệ thống chiếu sáng cao cấp.
  • Kích thước và tải trọng: Cabin càng lớn, tải trọng càng cao thì chi phí càng tăng.
  • Thiết kế và độ phức tạp: Các thiết kế độc đáo, đòi hỏi kỹ thuật lắp đặt cao sẽ có chi phí cao hơn.

• Mức giá tham khảo: Mức giá có thể dao động rất lớn, tùy thuộc vào các yếu tố trên, nhưng thông thường sẽ cao hơn từ 20-50% so với thang máy lồng kín tương đương. Cần yêu cầu báo giá chi tiết từ nhiều đơn vị để có sự so sánh.

Yêu cầu kỹ thuật và bảo trì thang máy lồng kính

Để đảm bảo thang máy lồng kính hoạt động an toàn, bền bỉ và giữ gìn vẻ đẹp thẩm mỹ, cần tuân thủ các yêu cầu kỹ thuật và bảo trì đặc biệt.

• An toàn: Kính phải là loại kính cường lực, kính dán an toàn đạt tiêu chuẩn, có khả năng chịu lực cao và không vỡ sắc nhọn. Hệ thống khung, ray dẫn hướng, cáp tải và các bộ phận an toàn khác phải được thiết kế và lắp đặt theo đúng tiêu chuẩn kỹ thuật quốc gia và quốc tế.
• Vệ sinh kính: Kính cần được vệ sinh định kỳ bằng dung dịch chuyên dụng để loại bỏ bụi bẩn, dấu vân tay, giữ cho bề mặt luôn sáng bóng và trong suốt.
• Kiểm định định kỳ: Thang máy lồng kính, giống như mọi loại thang máy khác, cần được kiểm định an toàn định kỳ bởi các cơ quan chức năng có thẩm quyền để đảm bảo tuân thủ các quy định về an toàn vận hành.

So sánh thang máy lồng kính với thang máy truyền thống

Để có cái nhìn toàn diện, việc so sánh chi tiết giữa thang máy lồng kính và thang máy truyền thống là cần thiết.

Việc lựa chọn giữa thang máy lồng kính và thang máy truyền thống phụ thuộc vào ngân sách, phong cách kiến trúc, yêu cầu về thẩm mỹ và mục đích sử dụng cụ thể của công trình.
