Hiểu rõ về mạch điện thang máy 2 tầng là chìa khóa để đảm bảo hệ thống vận hành an toàn, tin cậy và hiệu quả. Bài viết này sẽ đi sâu vào cấu tạo chi tiết, nguyên lý hoạt động mạch lạc, cũng như các yếu tố cần lưu ý khi lựa chọn và lắp đặt, giúp bạn nắm vững kiến thức về thành phần cốt lõi này.
Chúng ta sẽ khám phá vai trò không thể thiếu của mạch điện điều khiển, các linh kiện cấu thành nên nó, và cách chúng phối hợp nhịp nhàng để thang máy di chuyển mượt mà giữa hai tầng. Bên cạnh đó, bài viết còn cung cấp thông tin hữu ích về việc lựa chọn mạch điện phù hợp với nhu cầu sử dụng, từ yêu cầu về điện áp, công suất đến các tính năng an toàn tích hợp, đồng thời so sánh với các loại mạch thang máy khác trên thị trường.
Mạch Điện Thang Máy 2 Tầng Là Gì?
Mạch điện thang máy 2 tầng là hệ thống các dây dẫn, linh kiện điện tử và cơ khí được thiết kế chuyên biệt để điều khiển hoạt động đóng mở cửa, di chuyển lên xuống của cabin thang máy giữa hai tầng cố định. Hệ thống này áp dụng cho các loại thang máy gia đình hoặc thang máy tải hàng với quy mô nhỏ, tập trung vào hai điểm dừng chính.
Có thể bạn quan tâm: Mô Hình Thang Máy 4 Tầng: Hướng Dẫn Chi Tiết & Ứng Dụng Thực Tế
Vai trò và Tầm Quan Trọng Của Mạch Điện Điều Khiển
Mạch điện điều khiển đóng vai trò là “bộ não” của thang máy, chịu trách nhiệm xử lý các tín hiệu và ra lệnh cho các bộ phận khác hoạt động. Nó đảm bảo thang máy vận hành theo đúng yêu cầu của người sử dụng, thực hiện các thao tác dừng tầng chính xác, quản lý tín hiệu gọi từ các nút bấm, và điều phối hoạt động của động cơ, cửa thang một cách an toàn. Một mạch điện tin cậy là nền tảng cho sự vận hành an toàn, tránh các sự cố không mong muốn và kéo dài tuổi thọ cho toàn bộ hệ thống thang máy. Mạch điện này liên kết chặt chẽ với hệ thống điều khiển chung, mạch động lực cung cấp năng lượng cho motor, và các mạch bảo vệ an toàn.
Các Thành Phần Chính Của Mạch Điện Thang Máy 2 Tầng
Một mạch điện thang máy 2 tầng điển hình bao gồm nhiều linh kiện cơ bản, mỗi linh kiện đảm nhận một chức năng riêng biệt:
Nút gọi tầng: Các nút bấm đặt ở mỗi tầng và bên trong cabin để người dùng yêu cầu di chuyển.
Hành trình dừng tầng: Các công tắc hành trình như HT1 (dừng tầng 1), HT2 (dừng tầng 2), HTM (hành trình tới máy – thường là tầng trên cùng), HTD (hành trình tới đất – thường là tầng dưới cùng) giúp xác định vị trí cabin và ra lệnh dừng.
Khởi động từ: Đóng vai trò là cầu dao điện tự động, cho phép hoặc ngắt kết nối nguồn điện tới động cơ thang máy theo tín hiệu điều khiển.
Bộ điều khiển (Bo mạch): Trung tâm xử lý tín hiệu, chứa các vi mạch và logic để đưa ra quyết định điều khiển.
Cảm biến: Bao gồm cảm biến cửa (kiểm tra cửa đã đóng kín chưa), cảm biến an toàn (phát hiện vật cản).
Nguồn cấp: Cung cấp điện áp ổn định cho hoạt động của các linh kiện điều khiển.
Sự khác biệt trong cấu tạo giữa các loại mạch thường nằm ở cách thức điều khiển động cơ, ví dụ như mạch sử dụng khởi động từ để đóng cắt trực tiếp nguồn motor hoặc mạch sử dụng biến tần để điều khiển tốc độ motor một cách êm ái và tiết kiệm năng lượng hơn.
Nguyên Lý Hoạt Động Của Mạch Điện Thang Máy 2 Tầng
Có thể bạn quan tâm: Màn Hình Led Trong Thang Máy: Tiêu Chuẩn, Ứng Dụng & Báo Giá Chi Tiết 2026
Nguyên lý hoạt động của mạch điện thang máy 2 tầng dựa trên việc tiếp nhận tín hiệu từ người dùng và các cảm biến, sau đó xử lý để điều khiển các bộ phận của thang máy. Khi người dùng nhấn nút gọi tầng, tín hiệu sẽ được truyền về bộ điều khiển. Bộ điều khiển phân tích tín hiệu này kết hợp với thông tin từ các công tắc hành trình để xác định hướng di chuyển và điểm dừng mong muốn. Sau đó, nó sẽ cấp tín hiệu điều khiển cho khởi động từ (hoặc các thiết bị tương đương) để cấp điện cho động cơ, làm cabin di chuyển.
Quá trình này cũng bao gồm việc điều khiển hệ thống cửa. Khi cabin đến đúng tầng, bộ điều khiển sẽ ra lệnh mở cửa. Các cảm biến cửa sẽ đảm bảo cửa đóng hoàn toàn trước khi cho phép thang máy tiếp tục hành trình. Các chức năng an toàn cơ bản như dừng khẩn cấp, chống kẹt cửa cũng được tích hợp và xử lý bởi mạch điện này.
Sơ Đồ Mạch Điện Mẫu (Giải thích các ký hiệu cơ bản)
Một sơ đồ mạch điện thang máy 2 tầng mẫu thường minh họa cách các thành phần kết nối và tương tác. Các ký hiệu cơ bản trên sơ đồ bao gồm: hình chữ nhật hoặc hình tròn cho các nút bấm (nút gọi, nút dừng khẩn), các đường thẳng hoặc hình tam giác cho công tắc hành trình (HT1, HT2), hình vuông với các chữ cái như KM cho khởi động từ, và các đường nối liền hoặc đứt nét thể hiện đường dây tín hiệu hoặc nguồn điện. Sơ đồ này giúp hình dung rõ ràng luồng xử lý tín hiệu từ nút gọi, qua bộ điều khiển, tới các công tắc hành trình, và cuối cùng là điều khiển động cơ, cửa thang.
Các Chế Độ Vận Hành (Tự động, Bằng tay)
Mạch điện thang máy 2 tầng thường hỗ trợ nhiều chế độ vận hành để đáp ứng các nhu cầu khác nhau. Chế độ tự động là cách vận hành phổ biến nhất, nơi thang máy tự động phản hồi các lệnh gọi từ các tầng và di chuyển theo lịch trình được lập trình sẵn. Chế độ điều khiển bằng tay thường được sử dụng trong quá trình lắp đặt, bảo trì hoặc trong các trường hợp khẩn cấp. Trong chế độ này, người vận hành có thể trực tiếp điều khiển thang máy di chuyển lên xuống thông qua các nút điều khiển riêng biệt, bỏ qua một phần logic tự động thông thường để có sự kiểm soát tối đa.
Có thể bạn quan tâm: Mua Bán Linh Kiện Thang Máy Chính Hãng: Báo Giá & Địa Chỉ Uy Tín 2024
Những Yếu Tố Cần Lưu Ý Khi Chọn Mua và Lắp Đặt Mạch Điện Thang Máy 2 Tầng
Khi lựa chọn mạch điện cho thang máy 2 tầng, việc cân nhắc kỹ lưỡng các yếu tố sẽ đảm bảo hệ thống hoạt động hiệu quả, an toàn và bền bỉ.
Yêu Cầu Về Điện Áp và Công Suất Motor
Một trong những yếu tố quan trọng là khả năng tương thích về điện áp và công suất. Mạch điện cần được thiết kế để có thể làm việc với nguồn điện phổ biến, ví dụ như cả motor 220 VAC (điện một pha) và 380 VAC (điện ba pha). Việc lựa chọn mạch phù hợp với công suất vận hành của motor thang máy là cực kỳ cần thiết để tránh tình trạng quá tải hoặc hoạt động không ổn định, đảm bảo hiệu suất cao nhất cho thang máy.
Tính Năng Tích Hợp và Khả Năng Tương Thích
Các tính năng tích hợp trên bo mạch điều khiển có thể mang lại nhiều lợi ích. Ví dụ, việc trang bị màn hình hiển thị LED 7 thanh giúp người kỹ thuật dễ dàng nhận biết các mã lỗi khi có sự cố xảy ra, từ đó khắc phục nhanh chóng. Bên cạnh đó, khả năng tương thích của mạch với nhiều loại công suất motor và các loại thang máy khác nhau (như thang hàng, thang tải) sẽ mang lại sự linh hoạt trong quá trình lắp đặt và nâng cấp.
Có thể bạn quan tâm: Lực Quán Tính Trong Thang Máy: Giải Thích Lý Thuyết Và Bài Tập Vận Dụng
Vấn Đề An Toàn và Độ Tin Cậy
An toàn luôn là ưu tiên hàng đầu trong mọi hệ thống thang máy. Do đó, việc lựa chọn mạch điện đảm bảo các tiêu chuẩn an toàn vận hành là vô cùng quan trọng. Các mạch điện chất lượng cao thường được trang bị các tính năng bảo vệ quá áp, quá dòng, chống kẹt cửa, và hệ thống dừng khẩn cấp. Độ tin cậy của mạch cũng ảnh hưởng trực tiếp đến sự ổn định và tuổi thọ của thang máy, giảm thiểu rủi ro hư hỏng và chi phí sửa chữa.
So Sánh Mạch Điều Khiển Thang Máy 2 Tầng Với Các Loại Khác
Hiểu rõ sự khác biệt giữa mạch điện thang máy 2 tầng và các loại mạch cho thang máy nhiều tầng hơn, hay các loại thang máy chuyên dụng, giúp người dùng có cái nhìn tổng quan và lựa chọn giải pháp phù hợp.
Mạch Thang Máy 2 Tầng và Mạch Thang Máy 3 Tầng/6 Tầng
Điểm khác biệt rõ rệt nhất giữa mạch thang máy 2 tầng và các mạch cho thang máy có nhiều tầng hơn (như 3 tầng, 6 tầng) nằm ở độ phức tạp và số lượng linh kiện. Khi số tầng tăng lên, số lượng công tắc hành trình, nút gọi tầng, relay điều khiển hướng và relay chọn tầng cũng sẽ gia tăng đáng kể. Điều này đòi hỏi bộ điều khiển phải có khả năng xử lý nhiều tín hiệu hơn, logic điều khiển phức tạp hơn để quản lý hành trình và phân luồng khách hàng hiệu quả. Tuy nhiên, những điểm chung cơ bản về nguyên lý điều khiển động cơ, cấp nguồn, và các tính năng an toàn cốt lõi vẫn được giữ lại.
Mạch Điều Khiển Thang Tải Hàng và Thang Máy Gia Đình
Mặc dù cùng phục vụ mục đích di chuyển, mạch điều khiển cho thang tải hàng và thang máy gia đình có những yêu cầu thiết kế và tính năng đặc thù. Thang tải hàng thường ưu tiên sự mạnh mẽ, bền bỉ và khả năng chịu tải cao, do đó mạch điều khiển cần được thiết kế để hoạt động liên tục với tần suất cao, có thể tích hợp các tính năng kiểm soát tải trọng. Ngược lại, thang máy gia đình thường chú trọng đến sự êm ái, an toàn tuyệt đối cho người sử dụng, tích hợp các tính năng thân thiện như hiển thị thông tin, âm thanh thông báo, và thiết kế nội thất sang trọng.

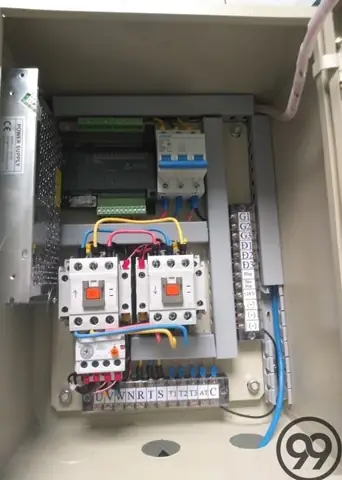

Các Loại Bo Mạch Điều Khiển Phổ Biến Trên Thị Trường
Thị trường hiện nay có đa dạng các loại bo mạch điều khiển cho thang máy, phù hợp với nhiều nhu cầu và ngân sách khác nhau. Một số mẫu phổ biến có thể kể đến như “Bo mạch điều khiển thang hàng 2 tầng”, “Bo mạch điều khiển thang máy gia đình 3 tầng”,… Các bo mạch này thường có các thông số kỹ thuật chính bao gồm: điện áp hoạt động (220V/380V), số tầng hỗ trợ, công suất motor tối đa, các tính năng an toàn tích hợp (như chống kẹt cửa, chống quá tải), và khả năng tương thích với các thiết bị ngoại vi khác. Việc lựa chọn bo mạch cần dựa trên nhu cầu cụ thể và khuyến nghị của nhà sản xuất.
Hướng Dẫn Tự Lắp Đặt Hoặc Tìm Kiếm Dịch Vụ Tư Vấn Chuyên Nghiệp
Việc tự lắp đặt mạch điện thang máy đòi hỏi kiến thức chuyên môn sâu rộng về điện và cơ khí, cùng với sự cẩn trọng cao độ. Quy trình này thường bao gồm việc đấu nối dây điện theo sơ đồ mạch, cài đặt các thông số cho bộ điều khiển, và kiểm tra toàn diện hệ thống. Tuy nhiên, do tính chất phức tạp và tiềm ẩn nhiều rủi ro về an toàn, khuyến nghị mạnh mẽ là tìm kiếm dịch vụ tư vấn và lắp đặt từ các chuyên gia hoặc công ty có uy tín. Họ không chỉ đảm bảo việc lắp đặt được thực hiện đúng kỹ thuật, tuân thủ các tiêu chuẩn an toàn, mà còn có thể cung cấp các giải pháp tối ưu cho hệ thống thang máy của bạn.
