Tủ điện thang máy 5 tầng đóng vai trò là bộ não, điều phối mọi hoạt động của thang máy, từ việc nhận lệnh gọi, điều khiển cabin di chuyển đến việc đảm bảo an toàn cho người sử dụng. Hiểu rõ về cấu tạo, nguyên lý hoạt động và các lưu ý khi lắp đặt tủ điện này là yếu tố then chốt để thang máy vận hành ổn định và bền bỉ. Khái niệm “mạch điện thang máy 5 tầng” mà bạn tìm kiếm thực chất chính là một phần cốt lõi, trung tâm điều khiển của tủ điện này.
Trong bài viết này, chúng ta sẽ đi sâu vào khám phá chi tiết cấu tạo của tủ điện thang máy 5 tầng, làm rõ từng bộ phận và chức năng. Đồng thời, chúng ta sẽ giải mã nguyên lý hoạt động phức tạp nhưng logic, cũng như các yếu tố quan trọng cần lưu ý trong quá trình lắp đặt để đảm bảo an toàn và hiệu quả tối ưu. Cuối cùng, phần nội dung bổ sung sẽ cung cấp thêm thông tin hữu ích về phân loại, ưu điểm của tủ điện hiện đại và cách lựa chọn đơn vị cung cấp uy tín.
Tủ Điện Thang Máy 5 Tầng Là Gì?
Tủ điện thang máy 5 tầng là trung tâm điều khiển tập trung, chứa đựng tất cả các thiết bị điện tử và cơ khí cần thiết để vận hành thang máy với 5 tầng. Nó chịu trách nhiệm nhận tín hiệu từ người dùng, xử lý thông tin và đưa ra các lệnh điều khiển chính xác cho động cơ, cửa thang máy cùng các hệ thống an toàn. Vai trò cốt lõi của tủ điện này là đảm bảo thang máy hoạt động hiệu quả, an toàn và đáp ứng đúng yêu cầu di chuyển của người dùng giữa các tầng. Khi người dùng tìm kiếm về “mạch điện thang máy 5 tầng”, họ thực chất đang quan tâm đến hệ thống điều khiển phức tạp nằm bên trong tủ điện này, nơi mọi tín hiệu được xử lý và điều phối.

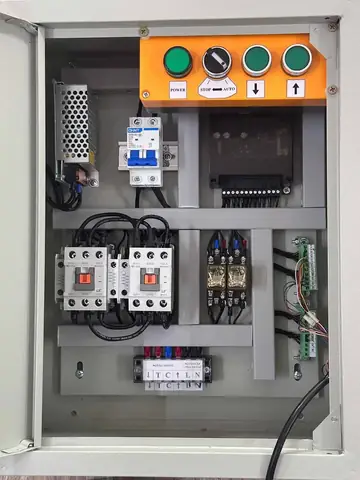

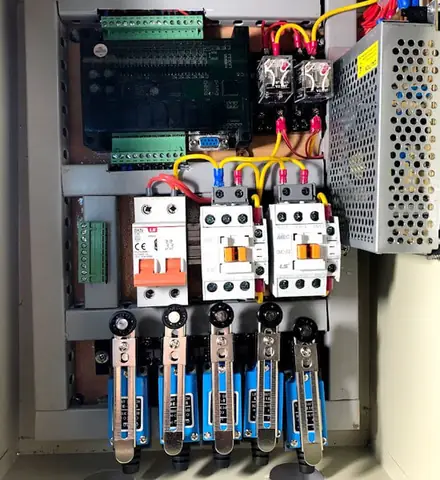

Cấu Tạo Chi Tiết Của Tủ Điện Thang Máy 5 Tầng
Tủ điện thang máy 5 tầng là một hệ thống phức tạp, được cấu thành từ nhiều bộ phận quan trọng, mỗi bộ phận đảm nhận một chức năng riêng biệt để đảm bảo sự vận hành trơn tru và an toàn của thang máy. Dưới đây là các thành phần chính:
Có thể bạn quan tâm: Giải Mã Giấc Mơ Đi Cầu Thang Máy: Ý Nghĩa Điềm Báo & Hướng Dẫn Chi Tiết
- Bo mạch điều khiển (Main Board/Controller): Đây là bộ não của tủ điện, chịu trách nhiệm xử lý tất cả các lệnh gọi từ nút bấm, tín hiệu từ cảm biến và đưa ra quyết định điều khiển động cơ, cửa, đèn báo tầng, v.v. Bo mạch điều khiển là trung tâm xử lý logic và lưu trữ chương trình hoạt động của thang máy.
- Biến tần (Inverter – nếu có): Biến tần được sử dụng trong các loại thang máy hiện đại để điều khiển tốc độ động cơ một cách êm ái và tiết kiệm năng lượng. Nó giúp thang máy tăng tốc, giảm tốc mượt mà, mang lại trải nghiệm di chuyển thoải mái hơn và giảm thiểu hao mòn cơ khí.
- Relay và Contactor: Các thiết bị đóng/ngắt mạch điện này có vai trò chuyển mạch các dòng điện lớn để điều khiển động cơ, hệ thống chiếu sáng, quạt gió và các thiết bị khác. Relay thường dùng để điều khiển các mạch có dòng nhỏ hơn, trong khi contactor dùng cho các mạch có dòng điện lớn hơn, như mạch điều khiển động cơ chính.
- Aptomat (Circuit Breaker): Aptomat là thiết bị bảo vệ quan trọng, có chức năng tự động ngắt mạch điện khi có sự cố quá tải hoặc ngắn mạch, giúp ngăn ngừa hỏng hóc thiết bị và nguy cơ cháy nổ.
- Biến áp nguồn (Transformer): Biến áp có nhiệm vụ hạ áp dòng điện xoay chiều từ nguồn cấp xuống các mức điện áp phù hợp cho các linh kiện điện tử nhạy cảm trong tủ điện hoạt động (thường là 24VDC, 12VDC hoặc các mức AC thấp hơn).
- Bộ điều khiển cửa (Door Operator Controller): Bộ phận này quản lý hoạt động của hệ thống đóng mở cửa thang máy, bao gồm cả việc nhận tín hiệu từ cảm biến an toàn cửa. Nó đảm bảo cửa đóng mở đúng lúc, đúng tốc độ và an toàn.
- Các linh kiện phụ trợ khác: Bao gồm cầu đấu (terminal blocks), dây nối, đèn báo, nút nhấn khẩn cấp (nếu tích hợp trong tủ), và các bộ phận khác tạo nên một hệ thống hoàn chỉnh.
Mỗi bộ phận này phối hợp nhịp nhàng với nhau dưới sự chỉ đạo của bo mạch điều khiển để thực hiện các chức năng từ đơn giản đến phức tạp, từ việc nhận lệnh gọi tầng cho đến việc đảm bảo thang máy dừng đúng vị trí và an toàn tuyệt đối cho người sử dụng.
Các Loại Bo Mạch Điều Khiển Phổ Biến Cho Thang Máy 5 Tầng
Bo mạch điều khiển là trái tim của tủ điện thang máy, quyết định cách thức hoạt động và khả năng xử lý của hệ thống. Đối với thang máy 5 tầng, có hai loại bo mạch điều khiển chính thường được sử dụng, dựa trên công nghệ và cấu trúc: mạch điện tử và hệ điều khiển logic.
- Mạch điện tử (Electronic Control Boards): Loại này sử dụng các vi mạch, bộ vi xử lý và các linh kiện bán dẫn để xử lý tín hiệu và điều khiển hoạt động của thang máy. Chúng mang lại khả năng lập trình linh hoạt, hiệu suất cao và thường tích hợp nhiều tính năng thông minh. Các bo mạch điện tử hiện đại có khả năng tương thích với cả motor 220 VAC (thường dùng cho thang máy gia đình nhỏ hoặc tải trọng thấp) và motor 380 VAC (thường dùng cho thang máy tải khách, tải hàng có công suất lớn hơn).
- Hệ điều khiển logic (Logic Control Systems): Mặc dù ít phổ biến hơn trong các hệ thống thang máy hiện đại, một số tủ điện cũ hơn có thể sử dụng các hệ thống dựa trên relay và các mạch logic rời rạc để điều khiển. Loại này đơn giản hơn về cấu trúc nhưng kém linh hoạt và khó nâng cấp hơn so với mạch điện tử.
Việc lựa chọn loại bo mạch điều khiển phù hợp phụ thuộc vào công suất động cơ, yêu cầu về tính năng, hiệu suất và ngân sách của từng dự án thang máy.
Nguyên Lý Hoạt Động Của Mạch Điều Khiển Thang Máy 5 Tầng
Nguyên lý hoạt động của mạch điều khiển thang máy 5 tầng là một chu trình liên tục của việc tiếp nhận tín hiệu, xử lý logic và đưa ra lệnh điều khiển. Luồng tín hiệu bắt đầu từ người dùng, thông qua các nút gọi tầng trên bảng điều khiển trong cabin hoặc tại các sảnh tầng. Mỗi nút bấm khi được nhấn sẽ gửi một tín hiệu về bo mạch điều khiển trung tâm.
Có thể bạn quan tâm: Máy Chép Thẻ Từ Thang Máy: Hướng Dẫn Chi Tiết & Cảnh Báo Rủi Ro
Bo mạch điều khiển, dựa trên chương trình được lập trình sẵn, sẽ phân tích các tín hiệu này để xác định điểm đến mong muốn và hướng di chuyển (lên hoặc xuống). Sau đó, nó sẽ gửi các lệnh điều khiển đến động cơ thang máy. Nếu sử dụng biến tần, bo mạch sẽ điều khiển biến tần để điều chỉnh tốc độ và mô-men xoắn của động cơ, đảm bảo cabin di chuyển êm ái và chính xác đến tầng yêu cầu.
Cảm biến vị trí tầng đóng vai trò quan trọng trong việc xác định cabin đang ở đúng tầng hay chưa. Khi cabin đến gần một tầng, cảm biến sẽ gửi tín hiệu về bo mạch điều khiển, cho phép nó dừng động cơ một cách chính xác. Bên cạnh đó, bo mạch cũng liên tục theo dõi các tín hiệu an toàn từ các thiết bị bảo vệ như công tắc giới hạn, cảm biến quá tải, cảm biến cửa, để đảm bảo thang máy không hoạt động khi có bất kỳ yếu tố rủi ro nào.

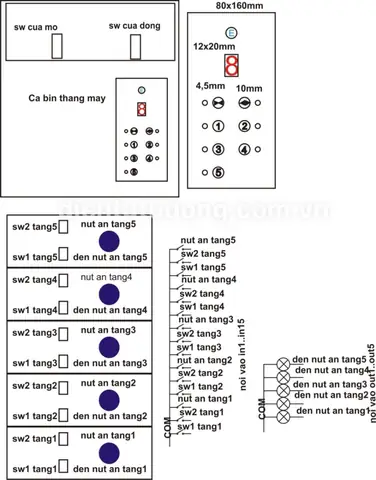

Sơ Đồ Đấu Nối Cơ Bản Tủ Điện Thang Máy 5 Tầng
Việc đấu nối tủ điện thang máy 5 tầng đòi hỏi sự chính xác và tuân thủ các quy tắc kỹ thuật để đảm bảo an toàn và vận hành hiệu quả. Mặc dù sơ đồ đấu nối chi tiết có thể khác nhau tùy thuộc vào nhà sản xuất và loại tủ điện, nhưng các nguyên tắc cơ bản và cách đấu nối một số thành phần chính thường tương đồng.
Quy trình đấu nối thường bao gồm các bước sau:
- Đấu nối nguồn cấp: Kết nối nguồn điện chính (thường là 3 pha 380V hoặc 1 pha 220V tùy theo yêu cầu của hệ thống) vào aptomat tổng của tủ điện.
- Đấu nối bo mạch điều khiển: Kết nối nguồn điện đã được biến áp hạ áp (thường là 24VDC hoặc 5VDC) đến các chân cấp nguồn cho bo mạch chính.
- Đấu nối nút gọi tầng: Các dây tín hiệu từ nút gọi tầng bên trong cabin và tại các sảnh tầng sẽ được đấu nối vào các chân đầu vào (input) tương ứng trên bo mạch điều khiển. Mỗi nút bấm sẽ được gán một địa chỉ hoặc mã tín hiệu riêng.
- Đấu nối cảm biến vị trí tầng: Các cảm biến (thường là cảm biến điện từ, reed switch hoặc encoder) lắp đặt tại các vị trí tương ứng với từng tầng sẽ được đấu nối với các chân tín hiệu đầu vào trên bo mạch.
- Đấu nối động cơ và hệ thống phanh: Các dây điều khiển từ bo mạch (thông qua contactor và biến tần nếu có) sẽ được đấu nối với các cuộn dây của động cơ và hệ thống phanh hãm.
- Đấu nối cửa thang máy: Các dây điều khiển cho động cơ đóng mở cửa, công tắc an toàn cửa, và các tín hiệu báo trạng thái cửa sẽ được kết nối vào bộ điều khiển cửa và bo mạch chính.
- Đấu nối các thiết bị an toàn khác: Các công tắc giới hạn hành trình, cảm biến quá tải, nút dừng khẩn cấp, chuông báo động sẽ được đấu nối vào các chân đầu vào tín hiệu an toàn của bo mạch điều khiển.
- Kiểm tra lại toàn bộ kết nối: Sau khi hoàn tất, cần kiểm tra kỹ lưỡng tất cả các mối nối, đảm bảo không có dây bị lỏng lẻo, chạm chập hoặc sai vị trí trước khi cấp điện.
Việc tuân thủ đúng sơ đồ đấu nối của nhà sản xuất và các tiêu chuẩn kỹ thuật là cực kỳ quan trọng để đảm bảo an toàn và tuổi thọ cho tủ điện cũng như toàn bộ hệ thống thang máy.
Có thể bạn quan tâm: Mua Cầu Thang Máy Gia Đình: Báo Giá, Kích Thước & Yếu Tố Cần Biết 2026
Các Yếu Tố Cần Lưu Ý Khi Lắp Đặt Tủ Điện Thang Máy 5 Tầng
Việc lắp đặt tủ điện thang máy 5 tầng không chỉ đơn thuần là kết nối dây dẫn mà còn yêu cầu sự tuân thủ nghiêm ngặt các quy định kỹ thuật và an toàn để đảm bảo thang máy hoạt động ổn định, bền bỉ và trên hết là an toàn cho người sử dụng.
Các yêu cầu về nguồn điện là yếu tố tiên quyết. Cần đảm bảo nguồn điện cấp cho tủ điện phải ổn định, đúng điện áp và công suất yêu cầu của hệ thống thang máy, có hệ thống tiếp đất an toàn và chống sét lan truyền hiệu quả. Môi trường lắp đặt tủ điện cũng đóng vai trò quan trọng; tủ nên được đặt ở nơi khô ráo, thoáng mát, tránh ẩm ướt, bụi bẩn, nhiệt độ cao hoặc các rung động mạnh, có thể ảnh hưởng đến hoạt động của các linh kiện điện tử nhạy cảm.
Tầm quan trọng của việc lắp đặt đúng kỹ thuật là không thể phủ nhận. Lắp đặt sai có thể dẫn đến hoạt động không ổn định, các lỗi vận hành, thậm chí gây nguy hiểm. Do đó, việc lắp đặt cần được thực hiện bởi đội ngũ kỹ thuật viên có chuyên môn, giàu kinh nghiệm và tuân thủ đúng quy trình, sơ đồ đấu nối của nhà sản xuất. Cuối cùng, sau khi lắp đặt, cần thực hiện kiểm tra, chạy thử kỹ lưỡng toàn bộ hệ thống. Bên cạnh đó, việc lên kế hoạch và thực hiện kiểm tra, bảo trì định kỳ cho tủ điện và thang máy là vô cùng cần thiết để phát hiện sớm các hư hỏng tiềm ẩn, đảm bảo an toàn và kéo dài tuổi thọ cho thiết bị.
Phân Loại Tủ Điện Thang Máy Theo Chức Năng và Công Nghệ
Tủ điện thang máy không chỉ được phân loại dựa trên số tầng mà còn có thể được phân loại dựa trên chức năng sử dụng và công nghệ điều khiển, nhằm đáp ứng đa dạng các nhu cầu khác nhau của người dùng.
Có thể bạn quan tâm: Kinh Nghiệm Lựa Chọn Thang Máy Gia Đình Phù Hợp: Từ A-z
- Theo chức năng sử dụng:
- Thang máy tải khách: Tủ điện cho loại thang máy này thường chú trọng vào sự êm ái, tốc độ di chuyển phù hợp, và các tính năng tiện nghi cho người dùng như thông báo tầng, âm nhạc.
- Thang máy tải hàng: Ưu tiên hàng đầu là khả năng chịu tải, độ bền, và hiệu suất hoạt động mạnh mẽ, đôi khi có thể chấp nhận tốc độ di chuyển chậm hơn để đảm bảo an toàn cho hàng hóa.
- Thang máy chuyên dụng: Bao gồm thang máy bệnh viện, thang máy chở thực phẩm, yêu cầu các tiêu chuẩn vệ sinh, an toàn đặc biệt và khả năng hoạt động liên tục.
- Theo công nghệ điều khiển:
- Hệ thống điều khiển logic truyền thống: Sử dụng relay và các mạch logic rời rạc.
- Hệ thống điều khiển điện tử: Dùng bo mạch vi xử lý, mang lại khả năng lập trình cao, tích hợp nhiều tính năng thông minh và hiệu suất vượt trội. Các hệ thống điều khiển logic hiện đại thường nằm trong nhóm này.
Việc hiểu rõ các phân loại này giúp người dùng lựa chọn được loại tủ điện phù hợp nhất với mục đích sử dụng và yêu cầu kỹ thuật của công trình.
Ưu Điểm Của Tủ Điện Điều Khiển Thang Máy Hiện Đại
Các tủ điện điều khiển thang máy hiện đại mang đến những cải tiến vượt bậc so với các thế hệ trước, đặc biệt là về cấu trúc và khả năng vận hành. Một trong những ưu điểm nổi bật là cấu tạo với hai bo mạch điện tử (thường là bo mạch điều khiển chính và bo mạch giao diện hoặc bo mạch nguồn/biến tần), giúp giảm thiểu đáng kể sự phức tạp trong quá trình lắp đặt và bảo trì. Sự tách biệt này cho phép kỹ thuật viên dễ dàng xác định và thay thế các bộ phận khi cần thiết.
Bên cạnh đó, các tủ điện hiện đại thường tích hợp giao diện điều khiển trực quan, sinh động, có thể hiển thị thông tin dưới dạng biểu đồ, mã lỗi rõ ràng trên màn hình LCD hoặc LED. Điều này giúp người vận hành và kỹ thuật viên dễ dàng theo dõi trạng thái hoạt động, chẩn đoán sự cố và thực hiện các thao tác cài đặt, vận hành một cách nhanh chóng và hiệu quả.
So Sánh Tủ Điện Thang Máy 5 Tầng Với Các Loại Khác
Sự khác biệt cơ bản giữa tủ điện thang máy 5 tầng và các loại tủ cho thang máy có số tầng khác chủ yếu nằm ở khả năng xử lý logic và cấu hình của bo mạch điều khiển.
- Tủ điện thang máy 5 tầng: Bo mạch điều khiển được lập trình để quản lý tối đa 5 điểm dừng (5 tầng). Số lượng đầu vào và đầu ra trên bo mạch sẽ tương ứng với 5 nút gọi tầng, 5 tín hiệu xác nhận tầng, và các lệnh điều khiển liên quan đến 5 điểm dừng này.
- Tủ điện thang máy có số tầng khác (ví dụ: 2 tầng, 8 tầng, 20 tầng):
- Thang máy ít tầng (2 tầng): Tủ điện sẽ có cấu hình đơn giản hơn, bo mạch điều khiển chỉ cần xử lý logic cho 2 điểm dừng.
- Thang máy nhiều tầng (8, 10, 20 tầng trở lên): Bo mạch điều khiển sẽ phức tạp hơn, có nhiều chân đấu nối hơn để nhận tín hiệu từ tất cả các nút gọi tầng, quản lý vị trí và điều phối hoạt động cho tất cả các điểm dừng. Bộ nhớ và khả năng xử lý của bo mạch cũng phải lớn hơn để đáp ứng yêu cầu của hệ thống nhiều tầng.
Về cơ bản, nguyên lý hoạt động chung là tương tự nhau, nhưng khả năng mở rộng và độ phức tạp của bo mạch điều khiển sẽ thay đổi tương ứng với số lượng tầng mà thang máy phục vụ.
Lựa Chọn Đơn Vị Cung Cấp Tủ Điện Thang Máy Uy Tín
Việc lựa chọn đơn vị cung cấp tủ điện thang máy uy tín đóng vai trò quyết định đến chất lượng, độ an toàn và tuổi thọ của toàn bộ hệ thống thang máy. Khi tìm kiếm nhà cung cấp, cần xem xét các tiêu chí đánh giá quan trọng như:
- Kinh nghiệm và uy tín: Ưu tiên các đơn vị có nhiều năm kinh nghiệm trong lĩnh vực cung cấp, lắp đặt và bảo trì thang máy, có giấy phép hoạt động và được nhiều khách hàng tin dùng.
- Chất lượng sản phẩm: Đảm bảo nhà cung cấp sử dụng các linh kiện chính hãng, có chứng nhận xuất xứ rõ ràng, và tuân thủ các tiêu chuẩn kỹ thuật quốc tế.
- Dịch vụ tư vấn và thiết kế: Đơn vị uy tín sẽ có đội ngũ kỹ thuật viên chuyên nghiệp, sẵn sàng tư vấn giải pháp phù hợp nhất với nhu cầu và điều kiện của công trình, hỗ trợ thiết kế tủ điện tối ưu.
- Chế độ bảo hành và bảo trì: Cần có chính sách bảo hành rõ ràng, dài hạn cho sản phẩm và dịch vụ lắp đặt. Dịch vụ bảo trì định kỳ chuyên nghiệp sẽ giúp thang máy hoạt động ổn định và phát hiện sớm các vấn đề.
Khi mua bo mạch điều khiển thang máy giá tốt, cần cân nhắc kỹ lưỡng giữa giá cả và chất lượng. Một bo mạch giá quá rẻ có thể tiềm ẩn rủi ro về chất lượng linh kiện, độ bền và khả năng tương thích, dẫn đến chi phí sửa chữa phát sinh trong tương lai. Do đó, hãy tìm kiếm sự cân bằng giữa mức giá hợp lý và chất lượng cao, đảm bảo bo mạch được cung cấp có nguồn gốc rõ ràng và chế độ bảo hành đầy đủ.
