Motor thang máy là trái tim của mọi hệ thống thang máy, đóng vai trò then chốt trong việc đảm bảo hoạt động nâng hạ cabin diễn ra an toàn và hiệu quả. Việc hiểu rõ cấu tạo, các loại motor phổ biến cùng tiêu chí lựa chọn sẽ giúp bạn tìm được giải pháp phù hợp nhất cho nhu cầu sử dụng của mình.
Bài viết này sẽ đi sâu vào giải mã motor thang máy là gì, vai trò thiết yếu của nó, các phân loại chính dựa trên cấu tạo và ứng dụng, cũng như những yếu tố cần cân nhắc khi lựa chọn motor cho từng loại hình thang máy, từ gia đình đến tải hàng. Chúng ta cũng sẽ khám phá các thông số kỹ thuật quan trọng và cách các bộ phận cấu thành nên một motor thang máy hoàn chỉnh.
Motor thang máy là gì và vai trò của nó?
Motor thang máy, hay còn gọi là động cơ thang máy, là bộ phận truyền động chính, chịu trách nhiệm tạo ra lực quay để nâng và hạ cabin thang máy theo yêu cầu. Chức năng cốt lõi của motor là chuyển đổi năng lượng điện thành năng lượng cơ học, cung cấp sức mạnh cần thiết để vận hành hệ thống cáp kéo, kéo cabin di chuyển lên hoặc xuống giữa các tầng.
Mối liên hệ cơ khí giữa motor, hộp số (nếu có) và puly là vô cùng quan trọng. Motor tạo ra vòng quay ban đầu, sau đó lực quay này được truyền tới hộp số để điều chỉnh tốc độ và tăng momen xoắn, trước khi đến puly. Puly, được kết nối với cáp thang máy, sẽ truyền lực này để kéo cabin di chuyển. Trong hệ thống thang máy không hộp số, motor thường được tích hợp trực tiếp với puly, loại bỏ bớt một khâu trung gian và tăng hiệu quả hoạt động.
Các loại motor thang máy phổ biến hiện nay?
Các loại motor thang máy hiện nay được phân loại chủ yếu dựa trên cấu tạo và ứng dụng, phản ánh sự đa dạng trong nhu cầu vận hành và hiệu suất. Sự khác biệt này cho phép người dùng lựa chọn động cơ phù hợp nhất với từng loại hình thang máy, từ các công trình dân dụng nhỏ đến các tòa nhà thương mại hay khu công nghiệp.
Có thể bạn quan tâm: Khám Phá Thế Giới Game Thang Máy: Top Game Hấp Dẫn Nhất 2024
Một số thương hiệu motor thang máy thường gặp trên thị trường bao gồm Mitsubishi, Fuji, Montanari và Nippon, mỗi thương hiệu đều có những ưu điểm và dòng sản phẩm riêng biệt.

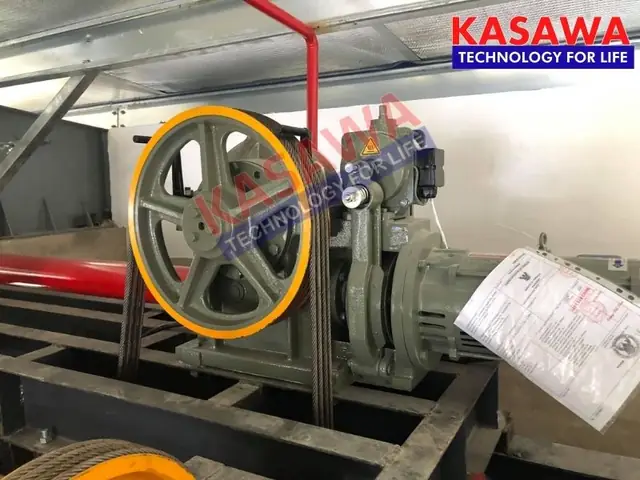

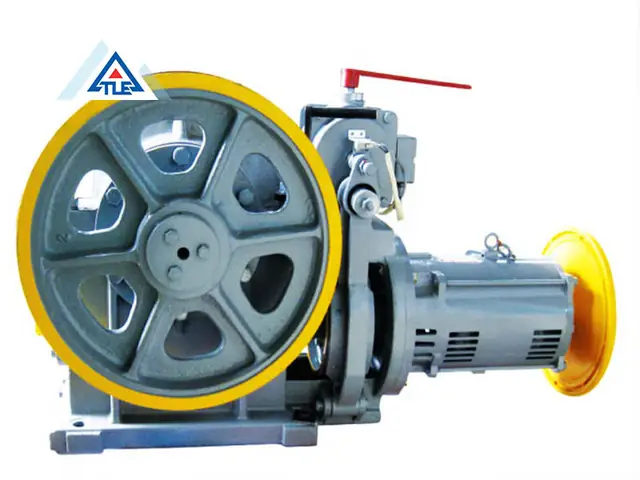

Motor thang máy có hộp số (Geared Motor)
Motor thang máy có hộp số (Geared Motor) là loại động cơ sử dụng bộ phận hộp số giảm tốc để điều chỉnh tốc độ quay và tăng momen xoắn. Cấu tạo của loại motor này bao gồm một motor điện kết nối với một hộp số cơ khí. Hộp số này chứa các bánh răng với tỉ lệ truyền động khác nhau, cho phép giảm tốc độ quay từ motor và đồng thời gia tăng lực kéo.
Nguyên lý hoạt động của Geared Motor dựa trên việc truyền lực quay từ trục motor sang hệ thống bánh răng trong hộp số. Tỉ lệ bánh răng sẽ quyết định tốc độ đầu ra và lực momen xoắn. Khi tốc độ quay của motor cao, hộp số sẽ làm chậm lại và tăng lực, phù hợp cho việc kéo các tải trọng nặng ở tốc độ vừa phải. Loại motor này thường được ứng dụng trong các thang máy có tốc độ không quá cao, yêu cầu lực kéo mạnh mẽ và chi phí ban đầu hợp lý.
Motor thang máy không hộp số (Gearless Motor)
Motor thang máy không hộp số (Gearless Motor) là loại động cơ tiên tiến, loại bỏ hoàn toàn bộ phận hộp số cơ khí. Thay vào đó, puly kéo cáp thang máy được gắn trực tiếp vào trục quay của motor. Cấu tạo này thường sử dụng các loại động cơ đồng bộ nam châm vĩnh cửu (Permanent Magnet Synchronous Motor – PMSM) với hiệu suất cao và thiết kế nhỏ gọn hơn.
Có thể bạn quan tâm: Vách Thang Máy: Cấu Tạo, Vật Liệu Phổ Biến & Lưu Ý Khi Chọn
Nguyên lý hoạt động của Gearless Motor là trục motor quay trực tiếp làm quay puly, kéo theo cáp và cabin di chuyển. Ưu điểm nổi bật của loại motor này là hiệu suất hoạt động cao hơn do giảm thiểu tổn thất năng lượng trong hộp số, vận hành êm ái, ít tiếng ồn và tiết kiệm điện năng. Gearless Motor thường được trang bị cho các thang máy hiện đại, yêu cầu tốc độ cao, sự mượt mà trong vận hành và tiết kiệm năng lượng tối đa.
Cấu tạo chi tiết của một motor thang máy?
Một motor thang máy bao gồm nhiều bộ phận chính làm việc đồng bộ để tạo ra chuyển động nâng hạ. Sự kết hợp của các thành phần này quyết định hiệu suất, độ bền và khả năng hoạt động của motor trong môi trường vận hành khắc nghiệt của thang máy.
Dưới đây là các bộ phận chính cấu thành nên một motor thang máy:
- Cuộn dây stato (Stator Winding): Là phần tĩnh của motor, bao gồm các cuộn dây đồng được bố trí quanh lõi sắt. Khi dòng điện chạy qua các cuộn dây này, chúng tạo ra một từ trường quay. Từ trường này là yếu tố cốt lõi để tạo ra lực quay cho rotor.
- Rotor: Là phần quay của motor, thường bao gồm các nam châm vĩnh cửu hoặc các cuộn dây điện từ. Rotor tương tác với từ trường quay của stato, tạo ra lực đẩy và làm rotor quay theo.
- Trục: Là bộ phận nối liền rotor với puly (hoặc hộp số), truyền động quay từ motor ra bên ngoài để vận hành hệ thống kéo cáp. Trục phải được chế tạo từ vật liệu chịu lực cao và có độ chính xác cao.
- Vòng bi (Bearing): Đảm bảo trục rotor quay trơn tru và giảm thiểu ma sát. Vòng bi chất lượng tốt giúp motor hoạt động ổn định, giảm tiếng ồn và kéo dài tuổi thọ.
- Vỏ máy (Housing/Frame): Bao bọc và bảo vệ các bộ phận bên trong motor khỏi bụi bẩn, ẩm ướt và các tác động cơ học từ môi trường bên ngoài. Vỏ máy cũng có vai trò tản nhiệt, giúp motor không bị quá nóng trong quá trình hoạt động.
Cách lựa chọn motor thang máy phù hợp cho từng loại hình?
Việc lựa chọn motor thang máy phù hợp là yếu tố quyết định đến hiệu quả vận hành, an toàn và tuổi thọ của toàn bộ hệ thống thang máy. Các tiêu chí lựa chọn sẽ thay đổi đáng kể tùy thuộc vào mục đích sử dụng, tải trọng, không gian lắp đặt và yêu cầu về hiệu suất.
Tiêu chí lựa chọn motor cho thang máy gia đình
Có thể bạn quan tâm: Thang Máy Gia Đình Getis: Tiêu Chuẩn Châu Âu, Lựa Chọn An Toàn & Đẳng Cấp
Đối với thang máy gia đình, các yếu tố quan trọng nhất cần cân nhắc khi chọn motor bao gồm công suất, độ ồn và kích thước. Thang máy gia đình thường có tần suất hoạt động không quá cao và yêu cầu sự êm ái, yên tĩnh để không ảnh hưởng đến sinh hoạt.
- Công suất: Thường ở mức vừa phải, phù hợp với tải trọng gia đình (thường từ 250kg đến 400kg).
- Độ ồn: Ưu tiên các loại motor hoạt động êm ái, ít gây tiếng động, đặc biệt là các dòng Gearless Motor.
- Kích thước: Thường yêu cầu motor có kích thước nhỏ gọn để dễ dàng lắp đặt trong các không gian hạn chế của nhà ở.
Tiêu chí lựa chọn motor cho thang tải hàng
Thang tải hàng có yêu cầu hoàn toàn khác biệt so với thang máy gia đình, đòi hỏi motor có khả năng chịu tải nặng, độ bền cao và hiệu suất làm việc liên tục.
- Công suất: Phải đủ lớn để kéo tải trọng hàng hóa lên xuống một cách dễ dàng, thường dao động từ 2.2KW trở lên, tùy thuộc vào tải trọng cụ thể.
- Tải trọng: Motor phải được thiết kế để đáp ứng tải trọng tối đa mà thang có thể vận chuyển, thường từ 800kg, 1000kg, 2000kg hoặc cao hơn.
- Độ bền: Motor cần có khả năng hoạt động trong điều kiện khắc nghiệt, tần suất sử dụng cao, do đó vật liệu chế tạo và kết cấu motor phải đảm bảo độ bền cơ học vượt trội.
- Loại motor chuyên dụng: Các loại motor Gearless hoặc Geared Motor chuyên dụng cho tải nặng với hệ thống phanh hãm mạnh mẽ thường được ưu tiên.
Thông số kỹ thuật cần quan tâm khi chọn mua motor thang máy?
Khi tiến hành chọn mua motor thang máy, việc hiểu rõ các thông số kỹ thuật là điều bắt buộc để đảm bảo sự tương thích và hiệu suất hoạt động. Các thông số này cung cấp cái nhìn chi tiết về khả năng và giới hạn của motor.
- Điện áp hoạt động (1 pha, 3 pha): Lựa chọn điện áp phù hợp với hệ thống điện của công trình là yếu tố cơ bản. Hầu hết các thang máy gia đình nhỏ có thể sử dụng điện 1 pha, trong khi các thang máy tải khách, tải hàng công suất lớn thường yêu cầu điện 3 pha để đảm bảo nguồn năng lượng ổn định và mạnh mẽ.
- Công suất (KW): Đây là thông số đo lường khả năng sinh công của motor, thể hiện sức mạnh của nó. Công suất cần được tính toán dựa trên tải trọng dự kiến, tốc độ di chuyển và số điểm dừng của thang máy.
- Tải trọng tối đa (kg): Chỉ định khối lượng vật liệu mà motor có thể nâng hạ một cách an toàn. Thông số này cần được xem xét kỹ lưỡng để tránh tình trạng quá tải, gây hư hỏng motor và nguy hiểm cho người sử dụng.
- Tốc độ vòng quay: Thể hiện tốc độ quay của trục motor, thường được đo bằng vòng/phút (RPM). Tốc độ vòng quay ảnh hưởng trực tiếp đến tốc độ di chuyển của cabin thang máy, đặc biệt khi kết hợp với tỉ lệ truyền động của hộp số hoặc puly.
Động cơ cửa thang máy khác biệt như thế nào với motor thang máy chính?
Có thể bạn quan tâm: Thang Máy Elevator: Tk Elevator, Thyssen & Lựa Chọn Tốt Nhất Tại Việt Nam
Mặc dù cùng thuộc hệ thống thang máy, động cơ cửa thang máy và motor thang máy chính có vai trò, cấu tạo và nguyên lý hoạt động hoàn toàn khác biệt. Việc phân biệt rõ ràng hai loại động cơ này giúp hiểu đúng chức năng của từng bộ phận trong tổng thể hệ thống.
Động cơ cửa thang máy có nhiệm vụ điều khiển cơ chế đóng mở của cửa cabin và cửa tầng. Nó hoạt động độc lập với motor chính, chỉ chịu trách nhiệm về chuyển động ngang của cửa. Vị trí lắp đặt của động cơ cửa thường là phía trên khung cửa, được kết nối với hệ thống ray dẫn hướng và bánh xe để di chuyển cửa. Nguyên lý hoạt động của nó thường dựa trên các hệ thống truyền động bằng dây đai hoặc bánh răng, nhận tín hiệu từ bảng điều khiển để thực hiện chức năng đóng/mở cửa một cách tự động và an toàn.
Motor tời hàng và ứng dụng trong thang nâng hàng
Motor tời hàng là một loại motor chuyên dụng được thiết kế đặc biệt cho các ứng dụng thang nâng hàng, từ những loại nhỏ dùng trong nhà kho, nhà hàng đến các loại lớn sử dụng trong các khu công nghiệp hay trung tâm logistics. Các thông số đặc trưng của motor tời hàng thường nhấn mạnh vào khả năng chịu tải trọng lớn và sức kéo mạnh mẽ.
Ví dụ điển hình, một motor cho thang tời hàng có tải trọng 800kg thường sẽ có công suất khoảng 2.2KW. Các motor này thường có cấu tạo bền bỉ, sử dụng hệ thống giảm tốc mạnh mẽ để đảm bảo lực kéo ổn định, cùng với các cơ chế an toàn như phanh hãm tự động, chống trượt cáp. Sự lựa chọn motor tời hàng phụ thuộc vào tải trọng cụ thể, tốc độ nâng hạ mong muốn và tần suất hoạt động của hệ thống.
Lợi ích của động cơ thang máy sử dụng đối trọng
Động cơ thang máy sử dụng đối trọng là một giải pháp kỹ thuật tiên tiến, mang lại nhiều lợi ích đáng kể về hiệu quả năng lượng và sự êm ái trong vận hành. Nguyên lý hoạt động của hệ thống này là sử dụng một khối đối trọng có trọng lượng gần bằng với trọng lượng của cabin cộng với khoảng 40-50% tải trọng định mức.
Lợi ích chính của việc sử dụng đối trọng bao gồm:
- Tiết kiệm năng lượng: Khi cabin đi lên, đối trọng sẽ đi xuống và ngược lại. Điều này giúp giảm thiểu đáng kể công suất mà motor cần cung cấp, vì nó chỉ cần bù trừ phần chênh lệch trọng lượng giữa cabin và đối trọng, thay vì phải kéo toàn bộ tải trọng.
- Vận hành êm ái: Việc giảm tải cho motor giúp nó hoạt động nhẹ nhàng hơn, ít rung động và tiếng ồn hơn, mang lại trải nghiệm di chuyển thoải mái cho người sử dụng.
- Tăng tuổi thọ thiết bị: Khi motor hoạt động ở mức tải nhẹ hơn, các bộ phận như dây cáp, puly và chính motor sẽ ít bị hao mòn, từ đó kéo dài tuổi thọ tổng thể của hệ thống thang máy.
Các yếu tố ảnh hưởng đến tuổi thọ và hiệu suất của motor thang máy
Tuổi thọ và hiệu suất của motor thang máy phụ thuộc vào nhiều yếu tố, từ chất lượng ban đầu đến cách thức vận hành và bảo trì. Để motor hoạt động bền bỉ và hiệu quả, cần chú trọng đến các khía cạnh sau.
- Bảo dưỡng định kỳ: Đây là yếu tố quan trọng nhất. Việc kiểm tra, tra dầu mỡ định kỳ cho các bộ phận chuyển động, làm sạch motor, kiểm tra tình trạng dây cáp và các kết nối điện sẽ giúp phát hiện sớm các vấn đề và ngăn ngừa hư hỏng nặng.
- Vận hành đúng tải trọng: Tuyệt đối không cho thang máy vượt quá tải trọng cho phép, vì điều này sẽ gây áp lực lớn lên motor, làm giảm hiệu suất và rút ngắn tuổi thọ.
- Môi trường lắp đặt: Motor cần được lắp đặt ở nơi khô ráo, thoáng mát, tránh ẩm ướt, bụi bẩn và nhiệt độ quá cao, vì những yếu tố này có thể ảnh hưởng tiêu cực đến hoạt động và độ bền của thiết bị điện.
- Khắc phục các vấn đề thường gặp: Các sự cố như tiếng ồn lạ, rung động bất thường, hoặc hiện tượng quá nhiệt cần được kiểm tra và xử lý kịp thời bởi kỹ thuật viên chuyên nghiệp để tránh làm hỏng nặng hơn.
Nơi mua động cơ thang máy chính hãng, chất lượng cao
Việc lựa chọn nhà cung cấp uy tín để mua động cơ thang máy chính hãng là điều cần thiết để đảm bảo chất lượng, an toàn và hiệu suất hoạt động lâu dài. Trên thị trường hiện nay có nhiều nhà cung cấp cả trong nước và quốc tế.
Các tiêu chí để đánh giá một nhà cung cấp động cơ thang máy chất lượng bao gồm:
- Uy tín và kinh nghiệm: Chọn các công ty có thâm niên trong ngành, có danh tiếng tốt và nhiều phản hồi tích cực từ khách hàng.
- Sản phẩm chính hãng: Đảm bảo nhà cung cấp cung cấp sản phẩm có nguồn gốc rõ ràng, đầy đủ giấy tờ chứng nhận chất lượng và bảo hành từ nhà sản xuất.
- Chính sách bảo hành và hậu mãi: Một nhà cung cấp tốt sẽ có chính sách bảo hành rõ ràng, hỗ trợ kỹ thuật chuyên nghiệp và dịch vụ sau bán hàng chu đáo.
- Tư vấn chuyên nghiệp: Đội ngũ tư vấn có kiến thức chuyên môn sâu về các loại motor thang máy, có khả năng đưa ra lời khuyên hữu ích và phù hợp với nhu cầu cụ thể của khách hàng.
- Giá cả cạnh tranh: Mặc dù chất lượng là ưu tiên hàng đầu, giá cả hợp lý và minh bạch cũng là một yếu tố quan trọng cần cân nhắc.
