Nguồn điện cấp cho thang máy là yếu tố then chốt đảm bảo hoạt động an toàn, ổn định và hiệu quả. Việc tuân thủ các tiêu chuẩn kỹ thuật, đáp ứng các yêu cầu về cấu tạo hệ thống dây dẫn và lựa chọn loại điện phù hợp (một pha hay ba pha) sẽ quyết định sự tin cậy của thang máy. Bài viết này sẽ đi sâu vào các quy định, cấu tạo hệ thống điện, cách lựa chọn nguồn điện phù hợp với từng loại thang máy và những lưu ý quan trọng khi lắp đặt điện chờ.
Chúng ta sẽ cùng tìm hiểu chi tiết các yêu cầu về nguồn điện theo tiêu chuẩn TCVN 6396-41:2018, cấu tạo hệ thống dây điện cấp nguồn, phân tích sự khác biệt và trường hợp sử dụng điện một pha hoặc ba pha cho thang máy. Bên cạnh đó, bài viết cũng sẽ cung cấp thông tin về các yếu tố cần lưu ý khi chuẩn bị hố thang và thủ tục đăng ký lắp đặt công tơ điện, cùng với các giải pháp nguồn điện dự phòng cần thiết.
Các Yêu Cầu Về Nguồn Điện Cho Thang Máy Theo Tiêu Chuẩn
Nguồn điện cấp cho thang máy phải đáp ứng các yêu cầu kỹ thuật nghiêm ngặt theo tiêu chuẩn TCVN 6396-41:2018 nhằm đảm bảo an toàn cho người sử dụng và vận hành ổn định cho thiết bị. Hệ thống dây dẫn cần có cấu tạo đầy đủ với 5 loại dây bao gồm 3 dây pha, 1 dây trung tính và 1 dây tiếp đất. Đặc biệt, nguồn điện cấp cho thang máy phải được tách biệt hoàn toàn khỏi hệ thống điện sinh hoạt thông thường, và dung sai điện áp cho phép chỉ ở mức ±5% để tránh ảnh hưởng đến hoạt động của động cơ và các bộ điều khiển.
Tiêu Chuẩn TCVN 6396-41:2018 Quy Định Thế Nào Về Nguồn Điện Thang Máy?
Tiêu chuẩn TCVN 6396-41:2018, phần về thang máy và bộ dẫn động thang máy – Lắp đặt an toàn và kiểm tra chức năng, đưa ra các quy định chi tiết về cấp nguồn điện cho thang máy, nhấn mạnh vào hai yếu tố cốt lõi là tính an toàn và ổn định. Tiêu chuẩn này đặt ra các yêu cầu về chất lượng điện áp, dòng điện, tần số và hệ thống tiếp địa để phòng ngừa các rủi ro chập điện, quá tải hoặc ảnh hưởng đến hoạt động của các thiết bị điều khiển.
Cụ thể, tiêu chuẩn yêu cầu nguồn điện phải cung cấp đủ công suất cho thang máy hoạt động ở mọi chế độ, kể cả khi khởi động và dừng đột ngột. Hệ thống dây dẫn và các thiết bị bảo vệ phải được thiết kế để chịu được dòng điện định mức và dòng điện quá tải tạm thời. Bên cạnh đó, việc cách ly nguồn điện chính khi cần bảo trì hoặc trong trường hợp khẩn cấp cũng được quy định rõ ràng, nhằm đảm bảo an toàn tối đa cho kỹ thuật viên và người sử dụng.
Có thể bạn quan tâm: Nguyên Lý Hoạt Động & Ưu Nhược Điểm Của Thang Máy Trục Vít

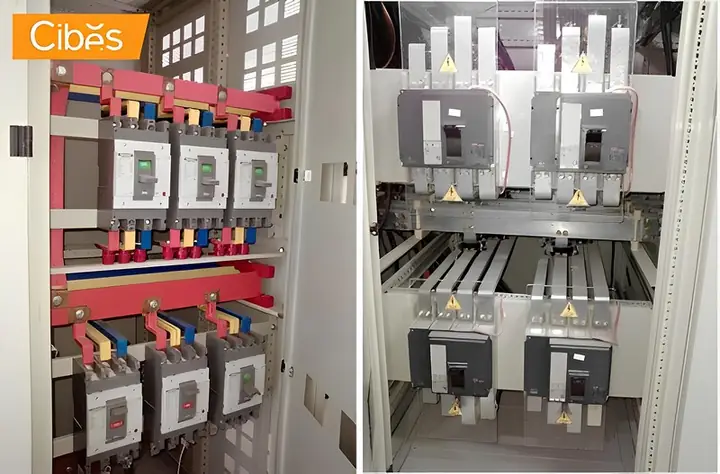

Cấu Tạo Hệ Thống Dây Điện Cấp Nguồn Cho Thang Máy
Hệ thống dây điện cấp nguồn cho thang máy bao gồm năm loại dây chính, mỗi loại đảm nhiệm một chức năng riêng biệt để đảm bảo hệ thống hoạt động an toàn và hiệu quả. Cụ thể:
- 3 dây pha (L1, L2, L3): Cung cấp dòng điện xoay chiều ba pha, là nguồn năng lượng chính cho động cơ thang máy hoạt động. Việc sử dụng ba pha giúp phân bổ tải đều, tăng hiệu suất và độ ổn định so với điện một pha, đặc biệt với các thang máy có tải trọng lớn.
- 1 dây trung tính (N): Đóng vai trò là đường trả dòng điện về cho các thiết bị điện một pha hoặc các mạch điều khiển phụ. Dây trung tính cũng giúp ổn định điện áp trong hệ thống.
- 1 dây tiếp đất (PE – Protective Earth): Đây là dây dẫn an toàn, có chức năng đưa dòng điện rò rỉ xuống đất trong trường hợp có sự cố chập điện, ngăn ngừa nguy cơ giật điện cho người sử dụng và bảo vệ thiết bị. Dây tiếp đất thường có màu xanh lá cây hoặc xanh sọc vàng.
Trong một số trường hợp đặc biệt hoặc để tăng cường khả năng bảo vệ, hệ thống có thể được trang bị thêm dây chống sét, kết nối trực tiếp với hệ thống chống sét của tòa nhà. Việc đi dây cần tuân thủ các quy định về khoảng cách, loại cáp và cách điện để tránh nhiễu, hư hỏng hoặc quá nhiệt. Sơ đồ đi dây cơ bản thường thể hiện kết nối từ nguồn chính đến tủ điện điều khiển của thang máy, với các dây pha, trung tính và tiếp đất được phân nhánh tới các bộ phận cần thiết.
Điện Một Pha Hay Ba Pha Phù Hợp Cho Thang Máy?
Việc lựa chọn giữa điện một pha hay ba pha cho thang máy phụ thuộc chủ yếu vào tải trọng, công suất động cơ và yêu cầu vận hành. Điện một pha thường chỉ phù hợp với các loại thang máy gia đình có tải trọng nhỏ, trong khi điện ba pha là lựa chọn bắt buộc cho các thang máy công suất lớn, thang máy tải khách hoặc hàng hóa trong các tòa nhà thương mại, chung cư.
Khi Nào Thang Máy Gia Đình Có Thể Sử Dụng Điện 1 Pha?
Thang máy gia đình có tải trọng nhỏ, thường từ 250kg đến 400kg, và có công suất động cơ dưới 2.2 kW có thể sử dụng nguồn điện một pha. Các loại thang máy này thường có thiết kế nhỏ gọn, ít tiêu thụ điện năng và có thể hoạt động hiệu quả với nguồn điện dân dụng thông thường. Việc sử dụng điện một pha giúp tiết kiệm chi phí lắp đặt ban đầu và không yêu cầu thay đổi hệ thống điện của ngôi nhà.
Có thể bạn quan tâm: Mặt Bằng Thang Máy Chung Cư: Quy Chuẩn, Tiêu Chuẩn & Kích Thước Cần Biết
Các thiết bị điện khác trong nhà như tủ lạnh, máy giặt, tivi, đèn chiếu sáng, quạt đều sử dụng điện một pha. Do đó, việc cấp điện một pha cho thang máy gia đình sẽ đồng bộ với hệ thống điện hiện có, không gây phức tạp trong quá trình đấu nối. Tuy nhiên, cần đảm bảo đường dây điện và aptomat cấp cho thang máy có đủ công suất định mức để tránh quá tải.
Tại Sao Thang Máy Tải Trọng Lớn Thường Yêu Cầu Điện 3 Pha?
Thang máy tải trọng lớn, thường từ 500kg trở lên, yêu cầu công suất động cơ cao hơn đáng kể để có thể nâng và di chuyển khối lượng hàng hóa hoặc hành khách lớn. Động cơ ba pha có khả năng cung cấp mô-men xoắn lớn hơn và ổn định hơn khi khởi động và vận hành dưới tải nặng so với động cơ một pha. Điều này là do dòng điện ba pha có thể tạo ra từ trường quay liên tục, giúp động cơ hoạt động mượt mà, hiệu quả và ít bị giật cục.
Sử dụng điện ba pha cho thang máy tải trọng lớn mang lại nhiều lợi ích về hiệu suất, giảm hao phí năng lượng và tăng tuổi thọ cho động cơ. Hệ thống điện ba pha giúp phân bổ đều công suất, tránh tình trạng sụt áp hoặc quá tải đột ngột trên một dây dẫn. Do đó, đối với các tòa nhà thương mại, chung cư, bệnh viện hay nhà máy, việc lắp đặt thang máy tải trọng lớn bắt buộc phải sử dụng nguồn điện ba pha để đảm bảo an toàn, tin cậy và đáp ứng nhu cầu di chuyển liên tục.
Các Yếu Tố Cần Lưu Ý Khi Lắp Đặt Điện Chờ Cho Thang Máy
Việc chuẩn bị điện chờ cho thang máy đòi hỏi sự tính toán kỹ lưỡng và tuân thủ các quy định, đặc biệt là khi lắp đặt công tơ điện ba pha. Quá trình này bao gồm các bước chuẩn bị về hố thang, lựa chọn loại dây cáp phù hợp, đảm bảo các biện pháp an toàn, và thực hiện thủ tục đăng ký với đơn vị cung cấp điện lực.
Lưu Ý Quan Trọng Khi Chuẩn Bị Hố Thang Và Lắp Đặt Điện
Có thể bạn quan tâm: Mật Độ Thang Máy Chung Cư: Tiêu Chuẩn, Cách Tính Và Yếu Tố Ảnh Hưởng
Khi chuẩn bị lắp đặt điện cho hố thang máy, cần chú ý đến vị trí đặt hộp đấu nối điện, đảm bảo dễ dàng tiếp cận cho việc đấu nối và bảo trì. Loại dây cáp sử dụng phải có tiết diện phù hợp với công suất của thang máy và tuân thủ các tiêu chuẩn an toàn về cách điện, chống cháy. Các biện pháp an toàn như sử dụng ống luồn dây cứng, lắp đặt aptomat chống giật và hệ thống tiếp địa hiệu quả là bắt buộc.
Việc liên hệ với nhà cung cấp điện lực hoặc đơn vị thi công thang máy để được tư vấn và khảo sát địa điểm là rất quan trọng. Họ sẽ giúp xác định công suất điện cần thiết, loại dây cáp phù hợp và các yêu cầu kỹ thuật khác. Đảm bảo rằng tất cả các công việc lắp đặt điện đều được thực hiện bởi thợ điện có chuyên môn và chứng chỉ hành nghề để tránh các sai sót có thể gây nguy hiểm.
Thủ Tục Đăng Ký Lắp Công Tơ Điện Cho Thang Máy
Thủ tục đăng ký lắp công tơ điện cho thang máy, đặc biệt là công tơ ba pha, thường liên quan đến việc xin cấp điện mới cho mục đích sử dụng riêng biệt, khác với mục đích sinh hoạt thông thường. Quy trình chung bao gồm các bước sau:
- Liên hệ với đơn vị điện lực: Đến chi nhánh hoặc phòng giao dịch của công ty điện lực địa phương để yêu cầu tư vấn và nộp hồ sơ xin cấp điện mới.
- Chuẩn bị hồ sơ: Hồ sơ thường bao gồm đơn đề nghị cấp điện, bản sao giấy tờ tùy thân của chủ sở hữu, bản vẽ sơ đồ vị trí lắp đặt công tơ, giấy phép xây dựng (nếu có). Đối với điện ba pha phục vụ kinh doanh hoặc mục đích công cộng, có thể cần thêm các giấy tờ liên quan đến hoạt động của doanh nghiệp hoặc ban quản lý tòa nhà.
- Khảo sát và thiết kế: Đơn vị điện lực sẽ tiến hành khảo sát thực địa để đánh giá khả năng cung cấp điện và đưa ra phương án thiết kế lắp đặt.
- Lắp đặt: Sau khi thống nhất phương án và thanh toán các chi phí liên quan, đơn vị điện lực hoặc nhà thầu được ủy quyền sẽ tiến hành lắp đặt công tơ và hệ thống dây dẫn đến điểm đấu nối.
- Nghiệm thu và đóng điện: Hoàn tất quá trình lắp đặt và kiểm tra, đơn vị điện lực sẽ thực hiện nghiệm thu và đóng điện cho công tơ mới.
Cần lưu ý rằng quy trình và các giấy tờ cụ thể có thể khác nhau tùy theo quy định của từng địa phương. Do đó, việc liên hệ trực tiếp với đơn vị điện lực sở tại là cách tốt nhất để có thông tin chính xác nhất.
Lựa Chọn Nguồn Điện Dự Phòng Cho Thang Máy
Có thể bạn quan tâm: Mẫu Đá Ốp Mặt Thang Máy Đẹp, Bền & Báo Giá Mới Nhất 2026
Nguồn điện dự phòng đóng vai trò cực kỳ quan trọng cho thang máy, đặc biệt tại các khu vực thường xuyên xảy ra mất điện hoặc các tòa nhà có chức năng đặc biệt như bệnh viện, chung cư cao tầng. Các giải pháp phổ biến bao gồm UPS (Bộ lưu điện) và máy phát điện, mỗi loại có ưu nhược điểm và phạm vi ứng dụng riêng.
Vì Sao Nguồn Điện Dự Phòng Là Cần Thiết Cho Thang Máy?
Nguồn điện dự phòng là cần thiết cho thang máy để xử lý các tình huống mất điện đột ngột, đảm bảo an toàn cho hành khách bên trong thang máy và duy trì hoạt động liên tục cho các dịch vụ thiết yếu. Khi mất điện lưới, thang máy sẽ ngừng hoạt động, có thể khiến hành khách bị kẹt trong cabin. Với nguồn dự phòng, thang máy có thể tiếp tục di chuyển xuống tầng gần nhất để mở cửa, hoặc ít nhất là cung cấp đủ năng lượng cho hệ thống chiếu sáng khẩn cấp và thông gió.
Trong các tòa nhà cao tầng, bệnh viện, hoặc các cơ sở công nghiệp, việc thang máy ngừng hoạt động có thể gây ra hậu quả nghiêm trọng, ảnh hưởng đến việc vận chuyển bệnh nhân, hàng hóa quan trọng hoặc công tác phòng cháy chữa cháy. Do đó, một hệ thống nguồn điện dự phòng đáng tin cậy là một yêu cầu không thể thiếu để đảm bảo sự an toàn và liên tục của hoạt động.

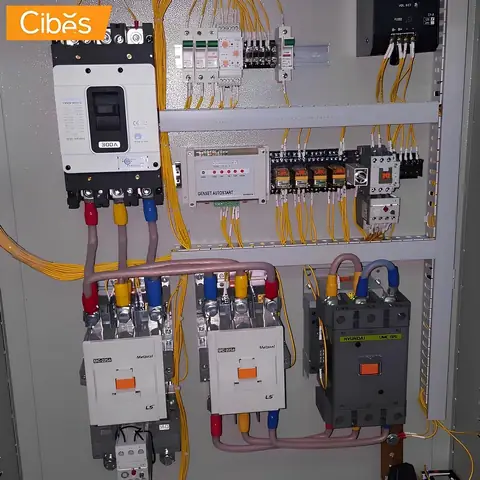

Các Giải Pháp Nguồn Điện Dự Phòng Phổ Biến
Hai giải pháp nguồn điện dự phòng phổ biến nhất cho thang máy là UPS (Bộ lưu điện) và máy phát điện.
- UPS (Uninterruptible Power Supply): Bộ lưu điện hoạt động bằng cách sử dụng ắc quy để cung cấp nguồn điện tức thời khi lưới điện chính gặp sự cố. UPS có khả năng chuyển mạch nhanh chóng, gần như không có độ trễ, đảm bảo thang máy không bị gián đoạn hoạt động. Tuy nhiên, dung lượng của UPS thường giới hạn, chỉ đủ để thang máy di chuyển xuống tầng an toàn hoặc cung cấp điện cho các chức năng cơ bản trong một khoảng thời gian ngắn.
- Máy phát điện: Máy phát điện sử dụng nhiên liệu (xăng, dầu diesel) để sản xuất điện. Máy có thể cung cấp nguồn điện liên tục trong thời gian dài, phù hợp cho các tòa nhà có nhu cầu sử dụng điện lớn và trong các tình huống mất điện kéo dài. Tuy nhiên, máy phát điện thường có độ trễ nhất định khi khởi động và yêu cầu bảo trì, tiếp nhiên liệu định kỳ.
Việc lựa chọn giải pháp phù hợp phụ thuộc vào nhu cầu cụ thể, thời gian mất điện dự kiến, tải trọng của thang máy và ngân sách đầu tư.
Yêu Cầu Về Nguồn Điện Dự Phòng Cho Thang Máy
Khi lựa chọn UPS hoặc máy phát điện cho thang máy, cần quan tâm đến các thông số kỹ thuật quan trọng để đảm bảo hệ thống hoạt động hiệu quả. Công suất là yếu tố hàng đầu, cần tính toán sao cho đủ tải cho động cơ thang máy, hệ thống chiếu sáng khẩn cấp và các thiết bị điều khiển. Đối với UPS, thời gian lưu trữ của ắc quy cũng cần được xem xét để đảm bảo thang máy có đủ thời gian để di chuyển đến vị trí an toàn. Tần số điện áp (50Hz hoặc 60Hz) cũng phải tương thích với yêu cầu của hệ thống thang máy.
Bên cạnh đó, việc bảo trì và kiểm tra định kỳ là rất quan trọng để đảm bảo nguồn điện dự phòng luôn sẵn sàng hoạt động khi cần thiết. Các ắc quy UPS cần được kiểm tra dung lượng và tuổi thọ, còn máy phát điện cần được vận hành thử nghiệm, kiểm tra nhiên liệu và các bộ phận cơ khí.
Chi Phí Lắp Đặt Và Vận Hành Nguồn Điện Dự Phòng
Chi phí lắp đặt và vận hành nguồn điện dự phòng cho thang máy có sự khác biệt đáng kể giữa UPS và máy phát điện. UPS có chi phí đầu tư ban đầu thường thấp hơn máy phát điện, nhưng chi phí thay thế ắc quy định kỳ có thể làm tăng chi phí vận hành dài hạn. Máy phát điện có chi phí đầu tư ban đầu cao hơn, nhưng chi phí vận hành có thể thấp hơn nếu sử dụng nhiên liệu giá rẻ và được bảo trì hiệu quả.
Các yếu tố ảnh hưởng đến chi phí bao gồm:
- Công suất: Hệ thống có công suất càng lớn thì chi phí càng cao.
- Thời gian lưu trữ/cung cấp điện: Thời gian hoạt động càng lâu thì chi phí càng tăng.
- Thương hiệu và chất lượng: Các sản phẩm từ thương hiệu uy tín, có chất lượng cao thường có giá thành cao hơn.
- Chi phí bảo trì và sửa chữa: Các thiết bị cũ hoặc chất lượng thấp có thể phát sinh nhiều chi phí sửa chữa hơn.
- Chi phí nhiên liệu (đối với máy phát điện): Giá nhiên liệu biến động cũng ảnh hưởng đến chi phí vận hành.
Việc cân nhắc kỹ lưỡng giữa chi phí đầu tư ban đầu và chi phí vận hành dài hạn, cùng với nhu cầu sử dụng thực tế, sẽ giúp lựa chọn giải pháp nguồn điện dự phòng tối ưu nhất cho thang máy.
